COMO PROBAR MEDIR PANTALLA CINESCOPIO TV LG

A pesar que los televisores con pantalla o cinescopio (CRT) son de tecnología antigua y que hay mucha gente que los esta descartando, es necesario saber la forma de solucionarlo, porque mucha gente solicita la forma de repararlos y hacer descarte.
seguramente algún desubicado dejara un comentario sobre, porque enseñamos a reparar estos televisores si ya nadie los usa. Pues aunque uno no quiera aceptar hay michísima gente que todavía tienen y usan estos aparatos... el tiempo esta dando la razón debido que los tv LCD, LED, son muy delicados y suelen malograrse a menudo y mucha gente opta por reparar sus antiguos televisores, porque el gasto al comprar sus tv modernos les causó más de un dolor de cabeza.

Bien, como muchos colegas me preguntan y piden que haga temas sobre estos tvs... en esta oportunidad explicaré la forma de hacer un testeo, prueba, medición a las pantallas,
cinescopio, CRT.
Hay muchas maneras de hacer esta prueba en la cual consiste en puentear por segundos los RGB a tierra, esta prueba nunca a sido de mi agrado porque se envia a tierra los 140v aproximadamente en este punto del circuito.
En esta oportunidad nos vino un tv LG modelo RP-21FE60, con la pantalla completamente roja que al cabo de 10 segundos se apagaba por protección. Al momento de encender salia trama, después se pone rojo más intenso con rayas de retraso, tal como nos muestra la imagen, al cabo de 10 segundos se apaga.

Para este tipo de falla centramos nuestra atención en el zócalo de la pantalla, es la tarjeta que se encuentra incrustada en el cañón del cinescopio (CRT).
En esta imagen, tenemos 2 fotos, en la foto de la izquierda tenemos marcados 4 puntos: El circulo azul, es el KB. El circulo verde, es el KG. El circulo rojo, es el KR.
La sección marcada por el amarillo esta relacionado con los pulsos de los cátodos de cada color que proviene del micro y va directamente hacia los amplificadores de color, es decir Azul, Rojo, Verde. allí se deben medir los voltajes que son aproximadamente entre 1.5v y 3.5 de pendiendo del tv.

En la foto de la derecha de la misma imagen, podemos apreciar que los RGB están marcados por flechas, si miramos detenidamente veremos que aislamos o des-soldamos estos 3 puntos, esto con la finalidad de hacer la prueba mencionada.

Como ya aislamos completamente los RGB procedemos hacer la prueba, para ello solo es necesario unir, uno por uno, los cátodos... tal cual se muestra en las siguientes imágenes.
Esto para mi siempre ha sido una prueba confiable debido que no hay el riesgo de hacer ningún cruce y el tiempo que tienes que hacer cada prueba. También es adecuado, porque no se hace por segundo, es más, puedes hacer y probar con varios canales y ver cual de los cátodos es el que esta mal o tiene desgaste.
Como vemos, junto lo que des-soldé  con un destornillador, en este caso es el color Azul y la imagen nos sale completa, uniforme, claro... esto quiere decir que el azul esta en buen estado.

Continuamos entonces con el color rojo y hacemos lo mismo. Ojo, cuando hacemos esta prueba los 3 RGB tienen que estar completamente aislado y al encender el tv la panta lla o cinescopio tiene que estar oscuro o sin imagen.
Como podemos apreciar este color esta bien debido, que esta claro, uniforme... de esta forma descartamos el color rojo.

Y, por último, tenemos el color verde, esta completamente claro, nítido, sin ninguna interferencia. Cabe mencionar que esta pantalla esta en buenas condiciones y que el problema esta en otro lado.
Cuando una pantalla esta cruzada o alterada, al momento de des-soldar los RGB no se oscurece si no más bien, predomina el color que esta mal, es decir, si esta mal el azul... la pantalla nos refleja azul con rayas de retraso... estando los RGB des-soldados.
Este tv solo vino por mantenimiento, se re-soldó y se limpió la pantalla y quedo al 100%.

SI TE SIRVIÓ ESTE POST Y TE AYUDO A RESOLVER TU FALLA, DEJA UN COMENTARIO PARA QUE ELLO SIRVA A MÁS COLEGAS.
Fallas Electronicas .com, Actualizado en: 17:39
Escrito por: fallaselectronicas- juan luis

COMO PROBAR MANTENIMIENTO TIMER SANKYO TMDE706SC

El Timer de los refrigeradores, neveras, frigoríficos no frost, cumplen una función muy importante... a estos sistemas los llamo: mecánicos o manuales, debido que es necesario mover la perilla para ponerlos a punto para su funcionamiento. Esto no sucede
en los sistemas electrónicos y digitales, porque solo bastará programar y la maquina se encarga de todo.
La imagen de la derecha está compuesta por 2 fotos las cuales nos muestran el tipo de Timer del que hablaremos. Se trata del Sankyo modelo TMDE706SC Koreano. Este dispositivo es de buena calidad, es por ello que muchas veces no es necesario cambiar, sino dar un mantenimiento así el refrigerador no haya venido por este inconveniente.

Para el despiece de este dispositivo es necesario retirar esos 3 tornillos que podemos apreciar en la foto de la izquierda, después de ello se retira la tapa de encima de los
tornillos y se palanquea suavemente los dos seguros que se encuentran en la sección que nos muestra la flecha amarilla de la foto del lado derecho. No es necesario aplicar mucha fuerza porque se puede romper.
En esta punto se encuentran los conectores de la bobina y los contactores de Timer, es por ello que tenemos que tener mucha precaución al momento del despiece.
Este repuesto, tiene 4 ventanas del tipo ojo chino, el que se muestra en la imagen que a la vez tiene una mica trasparente... esto sirve para poder visualizar a través de el, si esta girando el rotor.

En la imagen de la derecha, podemos ver el despiece del Timer, paso a paso como lo vamos abriendo, hasta llegar al motivo por el cual este dispositivo fue abierto.
En la foto de la derecha, tenemos una flecha azul... este nos muestra los contactores, los cuales son el motivo del despiece de este dispositivo.
Estos contactores sueles fundirse con el tiempo y esto no permite que haya un buen desempeño de parte de este repuesto, es por ello la necesidad de hacer el mantenimiento, así este refrigerador no haya venido para este tipo de servicio.

Aquí en imágenes vemos los contactores del lado derecho, completamente carbonizado... este refrigerador no vino por este problema. Yo como una cosa adicional le doy mantenimiento, así me siento más tranquilo de entregar un servicio que no va traer
consecuencia por no dar un mantenimiento completo de la maquina.

No olvidar que estos contactores tienen la cabeza de plata, lo que es en los nuevos solo es broce, es por ello la diferencia de la calidad de los antiguos dispositivos con los que vienen o son fabricados en estos tiempos.

Como ya solucionamos el problema y ya le dimos mantenimiento a este Timer, procedemos en el armado, para ello tenemos que tener solo 2 cosas en cuenta... ojo, que esto solo es para este modelo.
En la imagen de la derecha podemos apreciar las 2 fotos que nos muestran esas 2 cosas que tenemos que tener en cuenta para el armado de nuestro Timer y, que posiblemente ustedes no se dieron cuenta:
1.- la foto de la izquierda, nos muestra los 3 contactores que están colocados cada uno en su posesión. Estos contactores tienen cada uno una guía el cual no le permite a los demás ocupar el lugar que no le corresponde, entonces jamas habrá equivocación al momento de armar.
2.- en la foto de la derecha, hay un conector en la parte de abajo de la imagen, ese conector debe ser colocado primero antes de poner el núcleo con la bobina, ya que este conector al momento de despiece se pega a la bobina.



Después  de todo el proceso de despiece, mantenimiento, armado, lo último que nos queda es la prueba del timer... para ello es hacerlo de 2 formas:
1.- verificamos visualmente si esta girando el rotor del reloj, para ello solo tenemos que voltear el timer y mirar a través de los ojos chinos antes mencionado.
2.- en la parte delantera del timer, tenemos la perilla de puesta a punto... colocamos la perilla minutos antes que entre en sistema de descongelamiento (toda esta prueba se hace fuera del refrigerador, esto es llamado "prueba de banco"), allí hacemos una marca con un plumón, lápiz, color, etc. tal cual como se muestra en la imagen, marcado con el circulo y la flecha.
Como podemos apreciar, marqué las 2 rayas rojas alineadas, al cabo de 2 a 3 horas aproximadamente me muestra que se movió y esta trabajando correctamente.

Dejo un link de un Timer de otro modelo, también de la marca Sankyo.
Y este otro de marca  Invensys... son timer comunes en muchas marcas, recuerden dar mantenimiento para que no tengan problemas en corto plazo.
Fallas Electronicas .com, Actualizado en: 3:36
Escrito por: fallaselectronicas- juan luis

COMO FUNCIONA EL TIMER Y TERMOSTATO EN NEVERA FRIGORIFICO

Mucha gente me escribe y me pregunta sobre la diferencia que hay entre un termostato y un timer, o viceversa. Es muy importante saber esto, debido a ignorar la función  muchas veces no podemos solucionar las fallas.
Entonces tenemos que aprender sobre estos dispositivos, conocerlos y saber más sobre ellos.

"Hola Juan Luis, realmente no se qué tan viejo sea el post, así que espero sea leído mi mensaje. Leo en este post que el motor podría trabajar 10 minutos, y descansar 10 minutos (lo importante es en partes iguales), sin embargo en muchos otros post he leído que lo correcto es que esté prendida la nevera de 6 a 8 horas, y luego descanse 15 minutos. Estoy un poco confundido... Agradezco las aclaraciones. Mi nombre es Samael y escribo desde Colombia"

A Samael de Colombia le aclaramos sobre estos componentes, pero en este post lo hago más especifico.

El Termostato, Cuando se conecta el refrigerador por primera vez, este trabaja entre 2 a 4 horas para que descanse, si pasa las 7 horas de trabajo continuo y ya tenemos un buen frío, quiere decir que el termostato puede estar alterado... si descansa entre las 2 a 4 horas, debe hacer descansar el motor cada 10 a 30 minutos.
Esto dependerá de nivel de frío que pongamos en este dispositivo... pero lo que tenemos que tener en cuenta es que, si el motor trabaja 15 minutos, debe descansar 15 minutos... es decir, debe ser relativo. quizá 2 a 3 minutos +o-, pero no debe haber mucha diferencia.

¿Por qué es importante este tiempo? sencillamente porque si trabaja más que lo que descansa, se acumulará de hielo, tanto en los ductos como en el serpentín, haciendo que se obstruya de hielo. No permite que recircule el aire frío, el motor trabaja más tiempo, consumo excesivo de energía, menos tiempo de vida para el refrigerador.
Muchos preguntan sobre la forma de probar el descanso de un refrigerador, esto se hace de manera muy sencilla, lo importante es hacer la prueba y tomar nota.
Los técnicos tenemos la obligación de tener esta herramienta de prueba para poder tomar nota en las condiciones que entregamos un servicio.
Si me olvido de algo, en los comentarios iremos respondiendo inquietudes y fallas... pronto transmitiré en vivo en mi canal de Youtube, suscríbanse los interesados para aprender más sobre estos temas.

El Timer, es el encargado de energizar el motor y la resistencia, cada uno de forma independiente. Esto quiere decir que cuando le toque el tiempo de funcionamiento del motor, lo hará cada 6 a 8 horas. Esto depende del modelo timer, el tamaño del refrigerador y otros factores más. El tiempo de energizar la resistencia lo hará después del funcionamiento del motor y lo hará por el lapso de 12 a 25 minutos, como siempre dependerá del timer y las demás condiciones.

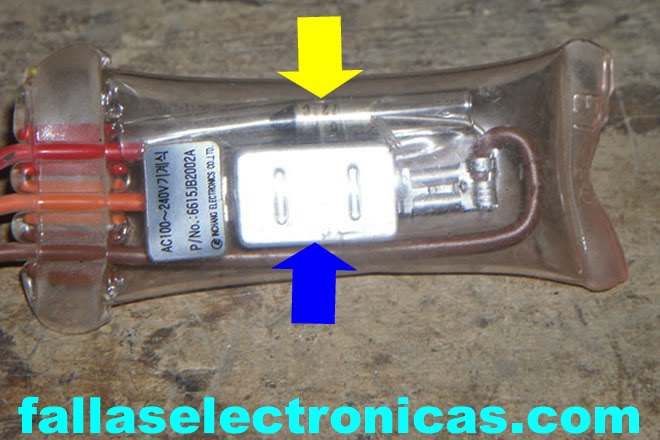

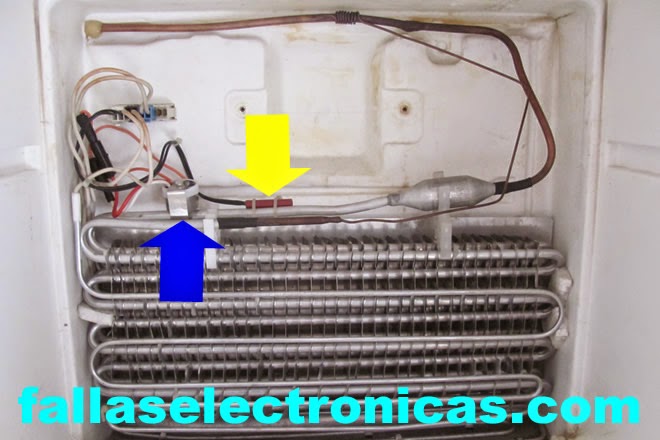

Este dispositivo es el que hará las veces de cerebro de la nevera, porque gracias a este, el aparato trabajará adecuadamente en su tiempo, es por ello la importancia de este componente... lógicamente también son importantes los demás accesorios que trabajan de forma paralela al timer, tales como: bimetal, fusible térmico, resistencia.
La forma de comprobar este componente es muy sencillo y es necesario hacerlo cada vez que se da mantenimiento y se repara un refrigerador.

Entonces, tenemos en resumen:
Los termostatos, sirve para que proporcione descanso al motor por breves periodos de tiempo.
El timer, sirve para hacer funcionar el motor y hacer el descongelamiento cada uno en su respectivo tiempo.
No olvidar de suscribirse a mi canal de Youtube, encontrarán mucho material y pronto vídeos en vivo.
Fallas Electronicas .com, Actualizado en: 23:09
Escrito por: fallaselectronicas- juan luis
