COMO INSTALAR UN RELAY POTENCIAL, UNIVERSAL O VOLTIMETRICO

Este es un relay amperímetro, lo voy a reemplazar por un relay potencial, universal o volumétrico.... El problema es que no encontré el mismo relay amperímetro para el motor de medio hp de potencia, (motor de congelador para carne modelo CAE2420z FRANCÉS de baja), y me vi en la necesidad de instalar un relay potencial... Ahora el gran problema como lo hago.... Pues no es ningún problema, pero para los que no puedan le dejo este post muy ilustrativo






RELAY AMPERÍMETRO







Lo voy a reemplazar por este que es el relay potencial, universal o volumétrico... Se trata de un relay Americano, ensamblado en México de marca SUPCO... Este relay tiene la particularidad de calibrar internamente cuando el voltaje es muy bajo para que enganche el arranque.





RELAY POTENCIAL, UNIVERSAL O VOLUMÉTRICO






Aquí, le muestro una imagen de los 2 relays, para que vean la diferencia de volumen entre ellos.

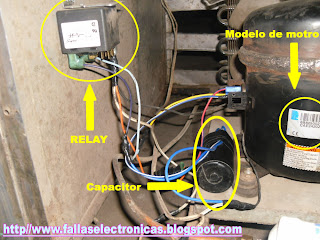

Aquí tenemos el relay instalado al costado del motor, entornillado a la lata del congelador....El motor es TECUMSEH FRANCÉS, modelo CEA2420Z de medio hp, motor de baja presión..













Los números de conexión del relay potencial, universal o volumétrico es como regla en todos los relay los número:

Número 1 conectar un cable desde la energía eléctrica pasando por un condensador en este caso de arranque de 88uf a 108uf a 110 ó 220 voltios... en este caso no interesa el voltaje porque solo va trabajar un segundo lo que demora el arranque, y después queda sin conexión. Hasta que vuelva hacer el nuevo arranque... El cable que sale de la enegía asía el condensador va conectado con el motor en el punto de trabajo.

Número 2 desde este conector del relay potencial sale un cable hasta el motor en el punto de arranque, sin ninguna escala.
Número 5 conectar un cable desde la energía.. o sea el otro polo y a la ves conectar al punto común del motor.
Como les decía estos números del relay potencial son en todas las marcas y se respeta la conexión
