HORNO MICROONDAS, CABLEADO DE PANEL

Utilizaremos este horno microondas, se trata de la marca Mabe.... pero se puede hacer en cualquier marca.... en este post he colocado más imágenes para ser muy explicito y para que todos los que quieren aprender hacer esto no les quede ninguna duda.
Bueno, empezamos por sacar el diafragma del frontal, lo cual hacemos con cuidado y utilizando la cuchilla vertical.

Como verán en la imagen seguimos sacando el diafragma.... solo con la mano.

Así es como debemos dejarlo... luego de esto debemos separar los dos membranas las que tienen los contactores. En el medio van a encontrar un separador de membrana es la que separa las dos membranas y permite que no se peguen.... recuperamos ese separador y lo pegamos en el frontal de plástico ósea la base.

Con una de las membranas empezamos a marcar donde van a ir los huecos de los pulsadores.... esto lo hacemos con nuestro cautín auxiliar.

Luego con la ayuda de un taladro de mano empezamos a hacer los huecos para los pulsadores.... los huecos lo hacemos donde previamente lo marcamos con el cautín.... la broca o mecha a usar es de 5/32 es perfecta para los pulsadores.

Estos son los pulsadores a usar... calculen el largo de la cabeza del pulsador de acuerdo al frontal, donde van a ir pegados.

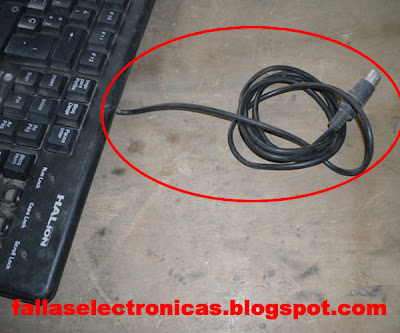

El cableado lo hago con cable de los teclados que ya no sirven, uso este material porque es muy flexible, es de cobre y además es barato. (jijiijijijij)

Así es como se debe cortar la silicona para que sea más fácil e manipular.

Empecemos entonces con el pagado de los pulsadores, usamos 2 pedacitos de silicona por pulsador.... con la ayuda de un destornillador pequeño, aplastamos u con la otra pegamos.

Así queda los pulsadores puestos, esto es por la parte de adentro.

Y de esta manera nos queda por delante antes de poner el diafragma.... tienen que tener mucha paciencia para realizar este trabajo.

Luego de pegar los pulsadores y alistar todo para el cableado, debemos sacar los datos de cómo va ir la conexión.... empezamos, como es la primera vez que lo van a hacer, tenemos que sacar bien los datos, entonces marcamos la membrana tratando de empezar por la parte de arriba de la membrana... todo esto va ser un rompecabezas, así que todos los datos sacados y puestos como debe ser al final va coincidir.... este por ejemplo tiene 12 conectores pero solo 11 tienen conexión, el numero 12 esta al vacio.

Este es la membrana, y como verán tiene su pista por donde va la conexión así que solo debemos seguir el camino y empezamos a apuntar a dónde va la conexión.

Luego vamos apuntando los datos en un cuaderno, así como muestro en la imagen de abajo.

ejemplo:

las flechas indican un numero, ese número, es el conector, ósea, lo que apuntamos de la membrana los 12 conectores de la membrana de arriba.

los cuadros azules es el grupo de coneccion a donde va conectado cada uno, ósea el punto 1 está conectado a: descongelar, descongelamiento rápido, 3, 9, inicio/pausar.

para los que no entendieron, les vuelvo a explicar, estos datos se obtiene siguiendo el camino desde la entrada de la membrana donde pusimos los números de los conectores, hasta cada conector a donde nos lleva el camino. Entonces si tenemos 12 conectores debemos hacer 12 grupos.... si por algún motivo el conector 6 no tiene camino lo seguimos tomando en cuenta, porque eso nos sirve a la hora de hacer la conexión a la tarjeta.

A la hora de hacer la conexión de nuestros pulsadores, no cortamos el cable a la hora de unir uno por uno los pulsadores, sino lo pelamos así como en la imagen de abajo.... solo cortamos al final.

Así es como debe irnos quedando. tómense la molestia de seguir un cable de la imagen y ver cómo está conectado.... cuando lo hacen por primera vez es muy difícil pero después se les hace costumbre y van a poder aplicar sus propios métodos, quizás mejor que el mío.

Después de cada cableado van poniendo unas cintas con su respectivo numero de conector para que a la hora del la conexión es mas fácil de ubicar los puntos a donde van conectado cada cable.

Así es como nos debe quedar cuando ya están terminadas y sacadas las cintas.

Como les decía arriba todo es un rompecabezas así que si sacar bien los datos y lo conectan cada uno así lugar les va quedar de maravilla este nuevo panel.... como verán aquí la pata 12 no tiene conexión.

una recomendación para los que lo van a hacer por primera vez, no tengan miedo y sentirán una satisfacción bien grande cuando lo terminen y les funcione... inmediatamente van a querer hacer otro.
