TELEVISOR DAEWOO DTQ-20D4SSP, EEPROM

Este televisor Daewoo modelo DTQ-20D4SSp, nos llegó por el varicap.... vino con la entrada conector de antena roto.































En la imagen se muestra la forma como se rompe la punta de entrada del varicap..... En estos casos se vuelve a soldar la punta.


















Entonces procedemos a esmerilar la punta para que la soldadura se adhiera mejor.

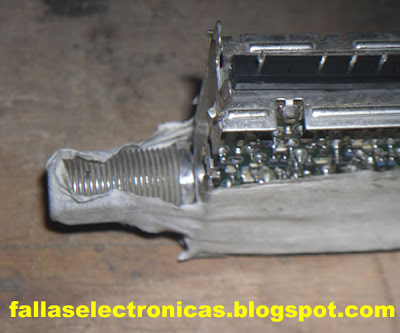

El método que ha sido más fácil para mí a través de estos años desde que vengo realizando esta recuperación de varicap, es, unir con cinta de papel como se muestra en la imagen de abajo.... este método es práctico, claro, se respeta todos los métodos habidos, pero esto es una sugerencia que les doy y si les sirve mejor.
















Una vez unido con la cinta de papel procedemos a soldar.... usamos cinta de papel para la unión ya que si usamos cinta adhesiva se nos puede quemar.















Aquí muestro en las siguiente imágenes la soldadura del varicap recuperado... para los que realizan por primera vez esta recuperación no se olviden que en el medio se debe conectar, como decir el positivo.
















































Este es la jungla, el micro, la tarjeta, el eeprom es el 24c16, le saqué la imagen para que lo comparen con el suyo.... adjunto también el software del eeprom, para el que lo necesite.

































Fallas Electronicas .com, Actualizado en: 22:39
Escrito por: fallaselectronicas- juan luis

65 comentarios :

mares dijo...

excelente aporte, como sugerencia adicional introducir un elemento metalico puede ser un destornillador delgado de relojeria en la punta del varicap para que no se derrita su interior al momento de soldar porque es plastico y poco resistente al calor


www.electrosistemas.jimdo.com

javier dijo...
Este comentario ha sido eliminado por el autor.
Anónimo dijo...

Tengo una pregunta tengo un televisor daewoo modelo dtq-20v1ss chasis cn-001m presento la falla de el yugo en corto se lo reemplace el tv enciende se escucha los canales puedo cambiar los canales subirle y bajarle el volumen pero se ve la pantalla oscura ajusto el flyback y se pone muy brillante y lineas horizontales muy gelgadas en toda la pantalla

JUAN LUIS dijo...

No se olviden de poner nombre y país… ¡por favor!
Amigo tienes que verificar si el nuevo yugo es del mismo ohmiaje que el original en todo caso prueba con otro yugo… verifica voltajes y cambia filtros de la fuente, tal parece que tienes problemas en la energía del televisor porque se hace un cuadrito en la pantalla… según entiendo.
Saludos y comenta para seguir ayudándote.

Anónimo dijo...

grandioso aporte!!!!
sin egoismos todo seria mejor

Victor dijo...

Buenas tardes
Mi nombre es victor Hugo Hdz. de Tampico, Mexico, tengo un televisor daewoo modelo dtq20vifs, al prenderla nada mas se pone oscuro y no se ve nada y esta parpadeando que sera.

gabriel dijo...

buenas noches, mi nombre es gabriel y soy de venezuela tengo un televisor marca daewoo modelo dtq-20v1ss el cual tiene audio bajo.el cual le cambie la salida de audio y el eeprom y sigue igual.

JUAN LUIS dijo...

Gabriel, el displey de volumen sube y baja? Centra tu revisión en la etapa de audio puede ser un diodo zener o un diodo de cristal o cualquier componente en esta etapa.

Saludos.

Anónimo dijo...

COMO ENTRAR AL MODO DE SERVICIO DE LA EPROM

Anónimo dijo...

Hola de gran ayuda tus métodos de reparación a fallas técnicas, muchas gracias.

Atte. Manuel J.

Bogota DC.
Colombia

FERDAMIAN dijo...

juan luis .- buenas tardes con una molestia tengo una tv daewwo modelo DTQ-20D5FS CUANDO LA ENCIENDO TARDA ENTRE 10 A 15 MINUTOS EN AGARRAR LA SEÑAL ME PODRIAS AYUDAR, YA QUE AHORA SI NO SE POR DONDE EMPEZAR...
GRACIAS

arturo martinez dijo...

Arturo martinez-. Buenas tardes, soy de la ciudad de Toluca, México. Tengo un televisor daewoo (el modelo no lo tengo a la mano) el problema es que al encenderlo solo me aparece la pantalla negra y una linea horizontal blanca en el centro, el sonido esta bien, puedo cambiar canales y subir y bajar volumen, desconosco de electronica pero al quererla mandar a reparar me cobran muchisimo, entonces quisiera que me asesoraran para saber donde podria estar la falla y al mandarla a reparar obtener un precio mas bajo

JUAN LUIS dijo...

Ferdamian, has descartado varicap? Revisa la etapa de AGC, en entrada de video (DVD) te sucede lo mismo?
Comenta para seguir.



amigo Arturo, la falla que tiene tu televisor es llamado “falla vertical” se llama así debido a que tu tv no está generando trama vertical la falta de este trama ocasiona que solo haya trama horizontal por lo tanto sale la línea horizontal… espero no haberte confundido. En conclusión esta falla es la más común y más sencilla de resolver. No sé, pero aquí en Perú se cobra unos 20 dólares americanos por esa falla.

Espero haberte ayudado, saludos.

FERDAMIAN dijo...

gracias estimado Juan, se me olvido comentarte ya te había escrito anteriormente soy de México, y bueno te informo que hice pruebas con un dvd e inmediatamente envia la señal de video a la tv, voy a revisar el varicap y tapa de agc en cuanto sepa algo te informo, y nuevamente mil gracias.

FERDAMIAN dijo...

Que tal Juan, nuevamente molestándote, ya que revise el vericap y parece que todo esta bien, por lo que hace a la tapa de agc no veo nada malo, siguiendo probando ahora cada 60 minutos aproximadamente se va la señal y regresa despues de 15 minutos y así lo hace constantemente, espero que puedas auxiliarme gracias

JUAN LUIS dijo...

Has descartado el varicap, los condensadores alrededor del varicap y AGC? Y si tiene trimmer de AGC tienes que descartar.

Saludos.

Anónimo dijo...

le escribo para saber si el integrado DW863240-GM1 hay un intercambiable ya que en Ecuador no encuentro por favor ayudeme

Att. Christian Diaz
Ecuador

JUAN LUIS dijo...

Christian, el único remplazo podría ser que lo busques como LA863240-GW1. Me gustaría saber cuál es la falla que presenta tu tv? de qué manera llegaste a la conclusión que la falla es tu IC que buscas?

Saludos.

Anónimo dijo...

lo que pasa que hubo un corto y cuando le volvi a prender la pantalla quedo en negro le envie a reparar y me dijeron que era flyback un blanco con varios terminales luego le compre y luego me dijeron que era el que le comente anteriormente el integrado dw863240-gm1

JUAN LUIS dijo...

Entonces si ya lo está viendo un especialista creo que ya no queda la duda. Si lo mandas a traer de la capital, no se conseguirá.

Saludos.

Unknown dijo...

Hola la presente es para saludarlos tengo un televisor daewood dtq-20v1scg chasis-001G sele avia dañado el sintonizador sele remplaso creyendo de q únicamente era ese el daño pero después de cambiarlo siguió presentando el problema de sintonizasión de canales al ponerlo a memorizar los canales los canales seven muy bien presentando otra falla de que el vertical esta serrado una pulgada arriba y abajo sele cambio la eproom y problema persiste se cambiaron condesadores electroliticos y nada se iso una revisión a toda la tarjeta y avian soldaduras frías reventadas se opto por resoldar toda la tarjeta y pareció una nueva falla el televisor no encende después resoldar la tarjeta solamente conectada ala serie y desconectando la línea desmagnetizadora el vertical continua serrado y la imagen seve sólo rayas si yo conecto la línea desmagnetizadora ala tarjeta no enciende aque se debe esta falla este televisor no tiene la bobina atf ni tiene para abrir o serrar el vertical les agradesco de toda su informasión a todos att: edwin soy nuevo en este campo aunque conosco teórico no es lo mismo lo practico aquí les dejó mí correo gracias 02edwin04@gmail.com

JUAN LUIS dijo...

Edwin….
Ya respondí a este comentario en otro comentario que dejas te, si quieres recibir las respuesta tienes que suscribirte al blog de esta manera te llegará la respuesta.
Aquí te dejo el enlace del otro comentario:
comentario anterior
no enviamos comentarios a correos electronicos

Si continuas con la falla me comentas para seguir.

Saludos.

FERDAMIAN dijo...

Juan buenas noches, nuevamente un poco pasado de tiempo pero he seguido revisando el problema del televisor daewoo que despues de una hora llegaba la señal, pues despues de revisar casi con lupa el varicap me percato que es la falla, reemplazo el varicap y listo ya tengop audio de los canales que sintonizo pero ahora no se ve aparecen los canales como si no estuvieran sintonizandose aparecen rayas verticales,de antemano gracias...

JUAN LUIS dijo...

Ferdamian….
Es posible que este mal el sincronismo vertical y horizontal, pero lamentablemente como no tengo el tv frente a mi no puedo darte más que ideas.

Saludos.

jose luis dijo...

juan luis buenos dias te mando a decir q el drain del motor no trabaja x q este trae un hilo de seda en lugar de palanca y no tensa para jalar la palanca del freno manual si trabaja el centrifugado q debo hacer ,cambiar el drain del motor espero tu respuesta. soy del estado de veracruz mi nombre jose luis

JUAN LUIS dijo...

José Luis….
Te equivocaste de lugar donde dejar tu comentario, ya que estas en la sección de tv´s. pero bueno no importa, en cuanto a tu consulta, si tu drain motor tiene dos cables para la energía eléctrica, retíralos y comprueba si es de energía directa, es decir debe tener unas letras y verifica si es de la misma energía que usan en tu país. Si es así, conecta directamente a la energía con un cable y enchufe, si está bien deberá jalar o tensar el hilo que mencionas, si no lo hace sustitúyelo. Pero si lo jala es posible que esté mal tu tarjeta electrónica.

Saludos.

Alex dijo...

Perdón...soy Alex, de Concordia,Argentina.El
sustituto que pide Christian es LC863240-GW1 y no LA
como le recomiendan. De los LC se encuentran datasheet. Saludos.

JUAN LUIS dijo...

Efectivamente Alex… hubo una equivocación pido disculpas por el hecho y gracias nuevamente por la observación.

Saludos.

SGT1 dijo...

hola mi nombre es nestor hidalgo mi peoblem es DTQ-20D4SSp daiwood colores verdes solamente gracias

Anónimo dijo...

hola terngo una pregunta tengo mi daewoo pero la tarjeta interna esta como fundida y la imagen se ve aveces roja y aveces azul que sera lo que no funciona la tarjeta toca resoldarla o cambiarla ayudaa

xDD dijo...

hola buenas tardes no tengo mucha noción reparando televisores, tengo este televisor y les digo q viendo películas (DVD)se ve perfecto, pero con antena o cable se ve borroso, alguien q me ayude por favor. José Rivas Venezuela.
PD: este blog está extraordinario, es lo mejor q han hecho

xDD dijo...

si quieren imagen de como se ve, diganme donde las subo xD

fallaselectronicas- juan luis dijo...

XD... solo hay dos cosas que ocasionan esta falla, lógicamente los componentes asociados a estos dos factores que son: el varicap (dispositivo encargado de recepcionar los canales), se trata del dispositivo que en este pos se explica como repararlo.
el otro factor de la falla, es: el AGC (control automático de ganancia).

RGM dijo...

Ayuda con Un Tv Daiwa 1427SA Chasis JUC7 820.321
el problema es que se apaga a los segundos,se corta la oscilacion H, el +B se mantiene en 130V, ya probe algunos filtros y no mejora
tambien se apaga cuando mido en colector del TRH o G2
Se tiene que desconectar para intentar prenderlo de nuevo ??
Desde S.J.M 22.01.2013 7.53pm

fallaselectronicas- juan luis dijo...

RGM, parece que tu maquina se esta protegiendo, por tal motivo se apaga.
cuando el tv enciende aparece alguna imagen o es rápido el corte?
fijate que IC vertical tiene si es de 5 patas tipo 78040, sustituyelo.
saludos

RGM dijo...

La Tv Daiwa 1427SA enciende con imagen y sonido normal solo dura algo de 20s y se apaga. Si raspo con desarmador cualquier parte del punto "tierra" o saco y pongo la antena se apaga al toque
Nota: la imagen resalta un poco mas el verde

Desde S.J.M 23.01.2013

Anónimo dijo...

saludos desde guatemala ayda con un tv lg ultra slim mi problema es que el televisor se ve obscura con los colores desfasados y el menu se ve negativo pantalla ok flyback ok que podria estarme dando la falla

fallaselectronicas- juan luis dijo...

RGM, si la pantalla es plana es necesario descartar puede ser el causante por el cual el tv se protege.
saludos

xDD dijo...

Buenos dias Juan, noté q la entrada del varicap está en corto. esto es normal? le tomé una foto al tv encendido para q vieras la imagen. se puede subir aquí?

José Rivas
Venezuela

fallaselectronicas- juan luis dijo...

jose, si quieres subir fotos puedes hacerlo a mi correo los datos están al final del blog.
saludos

xDD dijo...

Buenas Juan te cuento que vi este video y logré reparar el tv, se ve perfecto.

link: http://www.youtube.com/watch?v=A6j6uwgMnsc
José Rivas
Venezuela

Kevin Velasquez dijo...

Buenos dias,

Mi nombre es Kevin de Colombia. Tengo el mismo televisor Daewo que no enciende. El televisor tiene un indicqador Led de color rojo que muestra que que el televisor esta conectado a la red electrica, sin embrago, este led tampoco enciende cuando se conecta el televisor y ya descarte problemas con el cable de poder, el fusible, y la resistencia fusible de 1ohmio.

fallaselectronicas- juan luis dijo...

Ya no puedes hacer más cosas amigo, el problema es que no tienes conocimientos en electronica y pyedes sufrir alguna descarga electrica si sigues manoseando tu tv.
saludos

Kevin Velasquez dijo...

Amigo, te haré caso en lo de no seguir manoseando el TV.
Pero puedes explicarme lo que podría estar sucediendo, te aseguro que puedo entender lo que me digas.

fallaselectronicas- juan luis dijo...

Cuando un tv no enciende, hay dos cosas importantes por la cual uno debe empezar, se llaman:
fuente de alimentación y la etapa horizontal... son las que nisiquiera enciende el LED (luz indicador).
entonces es cuando se debe empezar haciendo medicones, básicas y determinar que componente es el que esta alterado (puede ser más de uno).
saludos

tony dijo...

hola que tal amigo , tengo un problema con tv Daewoo DTQ-20V1SCG, el cual la falla principal era que la imagen se iva desvaneciendo hasta que dar blanca la pantalla eso se resolvio con resoldar la placa, pero ahora me encuentro con que cuando entro en video al conectar un DVD no hay video.

NOTA: EL TV CON SEÑAL DE ANTENA SE VE BIEN CON SEÑAL DE CABLE BIEN PERO CON UN DVD Ò DECODIFICADOR LA IMAGEN ES NEGRA ESPERO ME PUEDAN AYUDAR GRACIAS

fallaselectronicas- juan luis dijo...

Tony, revisa si el tv tiene un inversor o un IC SW centra tu atención allí. verifica voltajes, hay algunos televisores que tienen un Opto acoplador, un trimer de ajuste de vídeo.
saludos

manuel antonio Diaz dijo...

por favor, me pueden ayudar con un pequeño problema? un tv DAEWOO MODELO: DTQ-29G1TS, SE QUEMO EL FLY-BACK Y NO TIENE REFERENCIA DEL MISMO, GRACIAS A LA PERSONA QUE EN ESTE MOMENTO ME COLABORE:

fallaselectronicas- juan luis dijo...

si no consigues el original puedes adaptar de otra marca. verifica que las conexiones sean las mismas y listo.
saludos

Miguel Fernando dijo...

Buen dia, mis saludos, quisiera hacer la sgte consulta: Tengo un TV Daiwa 1427SA la cual me lo trajeron sin varicap, y con una punta de alambre suelto al lado del varicap; por donde van unos transistores, (menciono esto ya que por donde esta la etapa del AV IN tambien hay un alambre que hace union) el cliente afirma haberlo sacado de otro lado y me dice que solo el sintonizador le faltaba, el asunto es que ya le coloque un sintonizador y si, recepciona canales pero del 2 al 12, del 15 hacia adelante no capta nada y con la autoprogramacion que hago la estática o "lluvia" ni siquiera varia, (es fija) cosa que cuando pongo en modo cable y hago auto scan, al menos hace variación de búsqueda, mi pregunta es: hay algún código particular de varicap para este modelo, (ya le puse 2 y hace lo mismo) de la eeprom no tengo la data para este modelo, y los voltajes del sintonizador están bien; agradezco su atención de antemano.

fallaselectronicas- juan luis dijo...

miguel, es importe que busques su diagrama. revisa los voltajes de DATA y CLOCK, revisa si hay voltajes de canales bajos y altos. no me acuerdo exactamente las abreviaturas, pero podrás encontrar en el mismo impreso.
saludos

marcelo zerpa dijo...

hola buenos días soy Marcelo Zerpa de rio gallegos tengo un tv pantalla plana daewoo neo Slim 29" modelo DSF291 el problema que tiene es que se puso la pantalla completamente roja me gustaría que por favor me den una ayuda gracias

SENCILLAVISION dijo...

hola televisor daewoo...falla: imagen oscura ..ya cheque visualmente y no se ve nada(soldaduras dañadas o pzas quemadas) nada d eso,la imagen esta enegrezioda ,pero si se ve y ai audio saludos marco de valles slp mexico

fallaselectronicas- juan luis dijo...

que tipo de tv es? LCD, PLASMA, LED, CTR.
saludos

SENCILLAVISION dijo...

es ctr ya cheke el fly y sta bien imagen oscura y entre rojiza..el menu no se ve ..podra ser la eeprom..ayuda x favor gracias saludos dedsde tampico mexico

fallaselectronicas- juan luis dijo...

descarta todo lo que puedas, empieza por la pantalla, coloca otra. puede ser eeprom o jungla.
saludos

SENCILLAVISION dijo...

si pensé en eso..una pregunta con que le kede cualquier pantalla de cualquier televisor?? sin importar marca???..digo en las terminales de la base dl cinescopio...ok saludos y muchas gracias

fallaselectronicas- juan luis dijo...

tienes que hacer una comparación visual si son iguales, or lo general de los tipo BK todos son iguales.
saludos

SENCILLAVISION dijo...

del tipo BK ???? disculpa ahi no entendi..es marca??? o modelo dela base dl cinescopio??
gracias

Jorge Echevarria dijo...

buenas data eepron de tv daewoo modelo DTH-2130SSFN Gracias de antemano colega , desde lima peru jorge echevarria correo: jldigitall@hotmail.com

nestor gomez dijo...

Buenas tardes amigo Juan Luis : tengo un televisor Daewoo modelo DTQ 20V1SS que se le quedo la pantalla sin imagen totalmente blanca, tampoco hay audio. Lo único que me aparece es una leyenda que dice "HEAT-RUN". Por favor le agradecería si me pudiese dar una manita con esta falla. Muchas gracias por su colaboración.

nestor gomez dijo...

Juan Luis la fala la encontré en el control remoto que estaba malo y me bloqueaba el televisor, lo cambie solo que ahora me queda la leyenda de encendido automático.

fallaselectronicas- juan luis dijo...

Entra con el control remoto al menú y busca modo demostrativo. esta en configuración en el menú.
saludos.

nestor gomez dijo...

Buenas tardes amigo Juan Luis: Le agradesco su gran ayuda con el televisor Daewoo le cambie la eeprom y el control remoto y con el modo de servicio en factory le quite la leyendita que me salia. Ahora tengo un problema con un Challenger TS2131 plano que no tiene señal de video de DVD con cable si da señal perfecta. le cambie la eeprom pero sigue igual. ¿Hay algún parametro en el modo servicio que me ayude o que le debo revisar. Muchas gracias por su ayuda.

fallaselectronicas- juan luis dijo...

Quiere decir que trabaja bien la entrada de tv pero el del DVD no entra señal? revisaste todo lo ligado a esta entrada... seguido de esta entrada hay una compuerta que hace el cambio de tv dvd.
saludos.
