PHILLIPS 21PT6341/44 NO ENTRA VIDEO, EEPROM

Nos llego al servicio técnico este televisor Phillips modelo 21PT6341/44, porque no entraba el video, solo salía SVHS… tiene un conector al costado derecho, otro atrás y por ninguno de los dos recibía señal.

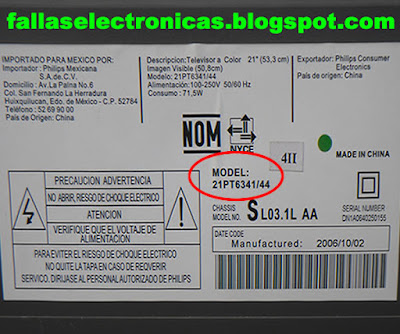

Esto es su nomenclatura, donde se explica modelo, nro. de serie, voltaje, etc.

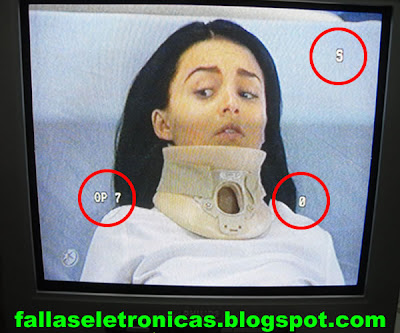

Entonces procedemos a solucionar el pequeño problema. Entramos al modo de servicio, presionamos en el control remoto 0, 6, 2, 5, 9, 6 menú…. No se preocupen si empieza a cambiar los canales, todo esto se hace con el televisor encendido…. Nos saldrá una pantalla como la de abajo…. Seguido de eso, con el cursor de arriba y abajo del menú lo ponemos en OPTIONS y presionamos entrar.


















En la pantalla les saldrá en tres partes arriba s, en la derecha abajo unos números en este caso 65, y en la izquierda abajo OP 1, entonces ordenando nuestro imagen, tenemos lo siguiente: en la primera imagen.... Para cambiar los valores del nro, usamos los numeros del control remoto.
OP 1 (65)















En la segunda imagen
OP 2 (215)















Tercera imagen
OP 3 (65)















Cuarta imagen
OP 4 (162)A continuamos haciendo con las demás opciones, 5, 6, 7…. No se olviden, para cambiar usamos los números del control remoto.




























































Después de haber cambiado todos los datos del OP, apagamos el televisor para que se guarde los cambios…. procedemos a comprobar si ya tenemos la entrada de video.
En las imágenes de abajo muestro las entradas que nos faltaba.














































Dejo el Nro. De los integrados para que comparen los datos con el televisor que les haya llega a su taller.
















Este es el microprocesador TDAS377PS/N3/A/1911 el cual tiene su eeprom y adjunto su software.
































Blog fallaselectronicas.com, Actualizado en: 10:57

85 comentarios:

  1. Anónimo22:23

    Muchas gracias por el instructivo me llevaba semanas tratando de hacer funcionar el vídeo, de verdad mil gracias. Johao

    ResponderEliminar
  2. Muchas gracias todo resulto bien, ya tengo video en las dos entradas. consulta ¿esta dentro de la programacion poder encender y apagar con el controlremoto?, no funciona.

    ResponderEliminar
  3. Pedro, puedes copiar el eeprom de este televisor aqui esta en lo ultimo del post, copiarlo en un nuevo eeprom y probar si funciona con el control.gracias por los comentarios.
    saludos.

    ResponderEliminar
  4. Anónimo11:34

    les agradesco esta informacion muy pero muy interesante sigan adelante

    ResponderEliminar
  5. Este blog se creó para servir, gracias por tus comentarios

    ResponderEliminar
  6. Anónimo23:55

    ME AYUDARON MUCHO,LLEVABA BASTANTE TIEMPO CON MI TV MALA,PERO SOLO PUEDO VER UNA ENTRADA DE A/V,LA LATERAL,EN LA POSTERIOR NO SE PUEDE,PARA MI ES MUY COMPLICADO PORQUE CADA VEZ QUE QUIERO USAR EL DVD,TENGO QUE DESCONECTAR EL DECODIFICADOR DE LA TV DIGITAL.POR FAVOR AYUDENME

    ResponderEliminar
  7. Amigo, solo tienes que hacer lo que en el post se te explica, eso si, con calma y sin desesperación.
    A todos los amigos que postean por favor dejen su nombre dentro del comentario, y si es posible dejen el país de donde nos postean.
    Amigo si no puedes, tienes que seguir haciendo los pasos que aquí te damos.
    Suerte.

    ResponderEliminar
  8. gabriel jose18:04

    hola mira tengo un televisor philips q prende y todo y no se ve la imagen al rato es q se ve que puede sre eso

    ResponderEliminar
  9. Gabriel, no basta con esa información, tienes que ser mas explicito… como por ejemplo cuanto tiempo tiene ese problema, si lo han revisado, sale la imagen, se escucha el audio, etc.
    Cualquier consulta aquí estamos.
    Saludos.

    ResponderEliminar
  10. gabriel jose18:30

    no lo han revisado se empieza a ver como a los 10 minutos se escucha las personas

    ResponderEliminar
  11. Gabriel,
    La imagen sale desenfocada y a los 10 minutos se enfoca?... si es este tu problema estaría mal tu zócalo. se llama así al conector redondo de la pantalla
    O sale oscuro y a los 10 minutos se aclara?... y si es este, puede estar mal tu flayback, o los 180 voltios de la pantalla.
    Saludos.

    ResponderEliminar
  12. Anónimo13:41

    grasias x este blog que me ayudo bastante a resolver una falla que para mi algo dificil pues pense en remplazar el eprom e ir a ber quien me lo podia regrabar.con esta informacion por cierto muy bien detallada paso a paso la verdad un 10 sali del problema la tv ya resive audio y video en todas sus entradas. saludos desde mazatlan sinaloa mexico ARNOLDO QUINTERO

    ResponderEliminar
  13. Gracias por tus palabras Arnoldo, y que bien que te sirvió… nos incentiva a seguir trabajando con el único objetivo de servir.
    Un saludo.

    ResponderEliminar
  14. Anónimo15:44

    gracias pana , ya tenia tiempo sin poder ver mis peliculas por DVD , es una gran ayuda para mi esta informacion , okey hasta la proxima!

    ResponderEliminar
  15. Anónimo18:38

    ESTO SIRVE PARA CUALQUIER MODELO PHILLIPS QUE TENGA ESTE PROBLEMA???

    ResponderEliminar
  16. No amigo anónimo, pero si tienes un tv parecido intenta y si ves que no tiene los comandos a la hora que entras es porque no le hace.
    Saludos.

    ResponderEliminar
  17. Anónimo06:36

    INTENTARE A VER SI ME DA RESULTADOS, EL MODELO QUE TENGO ES PARECIDO A ESTE OJALA FUNCIONE,Y EN EL CASO DE QUE NO ME RESULTE QUE PUDO HACER? TENDRE QUE LLEVARLO AL SERVICIO TECNICO DIRECTAMENTE VERDAD?? MUCHAS GRACIAS POR TU AYUDA MI NOMBRE ES CARMELO SALUDOS DESDE CARACAS VENEZUELA

    ResponderEliminar
  18. Anónimo13:38

    gracias por compartir su esperiencia la verdad me ayudo mucho con el problema que tenia le agradesco
    att gustavo imbachi
    de bogota colombia

    ResponderEliminar
  19. Anónimo20:17

    muchas gracias por su generosidad en conocimiento , su consejo me ayudara mucho
    desde Guayaquil Ecuador ---Andres

    ResponderEliminar
  20. Anónimo17:27

    ESTIMADOS AMIGOS ESTA SITUACION ES PARA TODOS LOS EQUIPOS Q TENGAN ESTE CHASIS? SIN IMPORTAR EL MODELO?

    ResponderEliminar
  21. Anónimo18:22

    Hola tengo tv philips 29pt9467 slim , se oye pero no se ve , que puedo hacer , gracias , manu

    ResponderEliminar
  22. Manu, concéntrate en revisar la etapa de video y la tarjeta del zócalo de la pantalla, revisa voltajes del G2.

    Saludos.

    ResponderEliminar
  23. Anónimo09:57

    MUCHAS GRACIAS POR TODO SOLUCIONE EL PROBLEMA DE MI TV AHORA MI HIJA PEQUEÑA ESTA FELIZ VIENDO SUS DIBUJOS ANIMADOS ....GRACIAS POR EL GRAN SERVICIO QUE PRESTAS AL ENVIAR COMO SOLUCIONAR LOS PROBLEMAS..... IGNACIA

    RANCAGUA SEXTA REGION CHILE

    SALUDOS

    ResponderEliminar
  24. Excelente aporte Juan Luis, me sirvió a la perfección, te comento que yo soy técnico, reparo TV,s,LCD,Lavadoras,Microondas,Equipos.Y anteriormente estos TV,s Philips los reparaba cambiándole la memoria Eeprom, buscándole la data que sirviera al modelo en cuestión con el pony-prog.Todo bien, pero era muy demoroso, y con tu solución puntual no me demoré nada. Así que gracias por la información tan bien detallada.

    Juan Ogalde
    Antofagasta. II Región. Chile.

    ResponderEliminar
  25. Anónimo09:33

    TENGO UN PROBLEMA CON ESTE MODELO PHILIPS 21PT6341/41 NO TENGO SONIDO PERO EN LA ENTRADA CON DVD SI TENGO SONIDO PERO Q PASA Q MIENTRAS VOY SUBIENDO EL SONIDO CON EL CONTROL SE BAJA DE GOLPE Y LUEGO SIGO SUBIENDO CON EL CONTRL SE SUBE,ASI SUCESIVAMENTE.GRACIAS Y ESPERO UNA RESPUESTA PRONTO.

    ResponderEliminar
  26. Juan…
    Lo primero que debes hacer es descartar la memoria Eeprom, esta falla suele darse cuando tienes error de Eeprom.

    Comenta para seguir.

    ResponderEliminar
  27. Anónimo22:08

    HOLA SOY JUAN DE PERU PUEDES ENVIARME LOS PARAMETRTOS O CODIGOS DE SONIDO PARA INGRESARLOS A LA EPRON DEL MODELO 21PT6341/44 GRACIAS TE LO AGRADECERE.

    ResponderEliminar
  28. Anónimo22:52

    Gracias Juan, funcionó perfectamente. Josué, Heredia - Costa Rica.

    ResponderEliminar
  29. muy interesante.yo aún no he podido usarlo ,pero el hecho que salga con foto explicativas ,encuentro muy bueno este sitio.muchas gracias

    ResponderEliminar
  30. sergio varela22:22

    Gracias me fue muy util este post, era exactamente el problema que tenia, no habia querido mandarlo a un servicio tecnico, y me has ahorrado unas buenas lukas en menos de 2 minutos problema resuelto. sergio varela, concepcion chile

    ResponderEliminar
  31. hola te cuento q mi tv philips 21pt6446/44 cuando lo enciendo no da el volumen poco a poco va subiendo porfavor necesito ayuda ya me esta volviendo loco mi tv.....!!!!!!!!!!!1

    ResponderEliminar
  32. Abelardo, es muy importante saber si tienes conocimiento en electrónica debido a que puedes hacerte daño al querer reparar tu mismo, si no tienes el conocimiento adecuado busca un especialista para que te ayude.

    Saludos.

    ResponderEliminar
  33. gracias juan luis voy a seguir tu consejo....

    ResponderEliminar
  34. HEY, gracias . en serio me sirvió, había venido un técnico xq vamos a poner deco para cable, pero el señor no se acordó de poner el código + el menú y el tecnico se había equivocado y puso el codigo + mute....
    Bueno bueno .. pero seguí los pasos y genial .. muchas gracias ¡¡¡ ,
    Ha, disculpen, hay mas opciones que significan.. y tbn aparte que está bien se ha quedado la letra "S" en la parte superior derecha .. GRACIAS

    ResponderEliminar
  35. hola: me llamo Samuel:buenos aires argentina tengo un televisor Philips 29"real flat modelo : 29tp5642/77 su falla es: Enciende tiene imagen y sonido pero le falta el color rojo y se pone en protegido, esta falla fue por mover el televisor de un lado a otro x k funcionaba a la perfección espero que me ayuden gracias

    ResponderEliminar
  36. Samuel…
    Si solo moviste el tv y te presento esta falla, entonces necesita un re soldado a la tarjeta es como un mantenimiento que debe darse.
    Saludos.

    ResponderEliminar
  37. hola juan luis: he re soldado toda la parte de la placa
    y le hice una limpieza a todo sigue con esa falla lo único que se perdió es el sonido tic tic pero falta el color rojo te voy a pasar algunas fotos para que me des una ayuda; espero que saquemos este televisor funcionando gracias ( me olvidaba el flaybak tiene un detalle que es en forma de c que va adherido al lado derecho de los botones de brillo etc. y tiene un movimiento eso es asi )

    ResponderEliminar
  38. hola amigo juan luis felicidades por la gran ayuda que nos proporciona
    bueno Sr, me llego a mi pequeño taller un televisor philips mod,(19E800 7584> 19PR19 c125) con falla sin video pero si con audio y lineas de retardo al avrir el scream canvia vien todos sus canales con su respectivo audio mas no hay señal de video ya renplase el eproom (24w04) hago mencion que el tv me llego con el condensador 10n j 1400vp 375kp conpletamente reventado que esta a un lado del fly back disculpa no dar el lugar exacto ya que esta muy recalentado el lugar y no se aprecia la pocision no se si se nesesite programar el eprom si es asi me gustaria saver los codigos es la primer tv philips que me llega y no tengo mucha experiencia en estas tvs un saludo de juarez nuevo leon mexico Att:pedro

    ResponderEliminar
  39. Hola Juan luis : ahí te mando una foto si es necesario a que te mande otras y si se puede te envió espero que me ayudes gracias

    ResponderEliminar
  40. Este comentario ha sido eliminado por el autor.

    ResponderEliminar
  41. EXcelente!! Me fue de mucha ayuda.. solucionado el problema y no tuve que pagar a ningún técnico. Yuratsis desde Venezuela

    ResponderEliminar
  42. Anónimo01:12

    buenas noches, muchas gracias por su ayuda, me fue de gran utilidad. saludos


    Carlos García.

    desde:
    El Salvador

    ResponderEliminar
  43. Anónimo16:36

    ayuda por favor empezo a sonar un ruido extraño en la parte trasera de mi tv (surrsursursru) que distorciona momentaneamente la imagen lo apage lo encendi en 24 hrs y aparecio en modo de servicio lo lleve al tecnico le cambio el eeprom pero el sonido persiste cual podria ser la falla ?

    ResponderEliminar
  44. Anónimo16:38

    y el porque se estropeo el eeprom ?
    mi correo: benigno_enriquez_argote@hotmail.com

    ResponderEliminar
  45. hola mi nombre es wladimir avendaño soy de valencia venezuela tenia este mismo problema con las entradas de video de mi tv y pude resolverlo gracias a su ayuda. MUCHAS GRACIAS, Dios los guarde. 01/01/13

    ResponderEliminar
  46. hOLA Y MUCHAS GRACIAS POR TU GRAN AYUDA 3 AÑOS Y CASI LA VENDO

    ResponderEliminar
  47. Hola amigo. X lo q veo sabes mucho de esto. Tengo un philips parecido al de la imagen x lo menos los comandos salen igual. El tema es q de repente mi tv cuando la prendo titila la pantalla y se apaga y se vuelve a prender y asi hace casi todo el tiempo aunq a veces anda bien. Y a veces sale error 2 11 4 0 0 como en la foto q muestras. Podes ayudarme?

    ResponderEliminar
  48. Javier... la solucion de fallas no solo esta basado en el cambio de parametros al eeprom, es más que eso.
    lo recomendable es tener conocimientos basicos de electronica para que puedas intentar dar solución.
    saludos.

    ResponderEliminar
  49. dios la mejor pagina que encontre sin querer queriendo, llevaba mas de 2 años sin tener Av en mi tele no podia mirar pelis ni jugar con la play 2 a pesar de haberla llevado a un tecnico q nunca supo como arreglar esto y mas bien me la queria charlar con nose q y nose cuanto y hoy buscando codigos para usar un control universal pille la solucion.
    Muy buena pagina amigos sigan adelante :D

    ResponderEliminar
  50. Hola si me pudieras ayudar por favor tengo el mismo tv pero seme activo la funcion autolock y estan todos los canales bloqueados y olvide la contraseña aver si me podrias ayudar a formatiarlas contraseñas o noc gracias de ante mano

    ResponderEliminar
  51. Anónimo20:18

    Gracias. por que con gente como ustedes uno se siente vivo y apoyado..
    Victor Garcia de Tlaxcala,Mexico.

    ResponderEliminar
  52. Gracias por la inforación. Me sirvió con un televisor 29PT6541. Muchas bendiciones desde La Paz, Bolivia. Sigan adelante!!!

    ResponderEliminar
  53. hola soy Daniel tengo un problema con un tv Philips 21pt4205/44 solo me sale una franja de 12cm en el centro no completa la pantalla no se si puedes ayudarme a que se debe eso

    ResponderEliminar
  54. Daniel, es problema de deflección vertical, es importante que tengas conocimientos en electrónica para que puedas solucionarlo tu mismo.
    saludos

    ResponderEliminar
  55. Hola ! Mo nombre es Melina. La televisión tenía el problema de la s en la parte superior de la pantalla .. No sé que modelo es porque está muy alto para verlo y es muy grande, si es uvo de rayo catódicos, viejo y gris. La cosa es que seguí los pasos, se fue la s, se ve mejor pero en blanco y negro .. Osea la imagen se ve en blanco y negro pero el cuadrado que te indica el cambio de canal se sigue viendo de color .. Es porque el proceso no era para mi tele o qué ? Desde ya muchas graciasss !

    ResponderEliminar
  56. Melina, es necesario apuntar los parámetros para que cuando pase algo no tener estos incovenientes.
    vuelve a repetir los pasos y verifica todos los números con la muestra que aparece en el post.
    si le da a tu tv, por que sino no funcionara.
    antes que modifiques los parametros estaba bien el color?
    saludos

    ResponderEliminar
  57. Gracias por contestar! Antes de cambiar los parámetros se veían raros los contornos y se veía con muy poco brillo. Y se abría el menú en donde está el de opciones en donde cambié los parámetros. Acabo de checkear los números y están bien. Por momentos cuando cambio de canal se ve un segundo el color hasta que pasa al canal que seleccioné. El tele no es el mismo que el de la foto, aclaro asique te adjunte la foto y la mande al mail que esta abajo. Gracias !

    ResponderEliminar
  58. melina verifica si tu tv esta en pal, puede ser una opción... el pal es el sistema europeo, algunos tv viene para colocar de forma manual... lo puedes encontrar en el menú. nuestro sistema es NTS.
    saludos

    ResponderEliminar
  59. No encontré dónde cambiar eso, busqué en el menú convenciona y en el q se debe entrar por los numeros que pusiste arriba y nada ..

    ResponderEliminar
  60. Melina, no quiero desanimarte, pero si no puedes solucionarlo, tienes que buscar ayuda técnica.
    saludos

    ResponderEliminar
  61. apreto los numeros 0,6,2,5,6,9 y no pasa nada

    ResponderEliminar
  62. Que tal.

    Tengo esa tv, esta muerta no enciende ni el led de Stand-By. revise comonentes de la fuente, diodos resistencias etc. tambien cambie los capacitores principales B+ y el de el audio, la fuente proporciona los voltjes correctos, e incluso conecte una lamparita de 50w al B+ y lo sostiene sin problemas, no se que mas haces solo se me ocurre cambiar el Epromque esl M24C16-WBN6.
    Alguna idea? le agradeceria mucho su opinion.
    saludos.

    ResponderEliminar
  63. Oscar tienes muchas alternativas como por ejemplo:
    mide los voltajes de los KEY, revisa el voltaje de power del micro, voltaje de pulso horizontal, el voltaje del drive horizontal, bobina drive horizontal, etc. sigue con tus mediciones básicas.
    saludos.

    ResponderEliminar
  64. Muchas gracias.
    Haré las mediciones y comento.

    ResponderEliminar
  65. Bien. el voltaje micro, volyaje de los key's es correcto. ahora le doy a encender y empiza a arrancar al centro de la pantalla se empieza a aparecer un ovalo blanco se escucha un tic.tic.tic. despues de unos segundos se apaga el televisor, Revise el driver vertical "el par de tr juntos" asi mismo revise el tr horizontal todos marcando valores correctos. En una publicacion vi que hay que cambiar los capacitores que esta a un lado de los driver verticales de igual manera que el capacitor de 82nf. hare esto y comento, si sigue haciendo el tic.tic.tic, en el ultimo de los casos cambiare el flyback.
    Seguire probando y comento.

    ResponderEliminar
  66. Edito: la tv enciende y muestra una imagen blanca "transparente" solo emite un sonito ticticticitc sin audio en los parlantes solo se muestra blanca la pantalla despues deunos 5 segundos se apaga

    ResponderEliminar
  67. es pantalla blanca con rayas de retraso? el voltaje de 180 del los RGB están?
    saludos.

    ResponderEliminar
  68. Esta es la imagen que muestra antes de apagarse.
    http://es.tinypic.com/r/bedc2r/8
    [IMG]http://i58.tinypic.com/bedc2r.jpg[/IMG]

    ResponderEliminar
  69. Oscar, los televisores phillips son maquinas complejas es imposible que te pueda ayudar a la distancia... trata de revisar todo lo que sea posible, e incluso remplaza eeprom, hasta micro podría ser.
    saludos.

    ResponderEliminar
  70. Claro que entiendo. Seguire y si no le encuentro, la lucha le hice. ya he leido que son muy molestas de reparar las philips.
    Le agradezco mucho la atencion y el tiempo :) Saludos.

    ResponderEliminar
  71. No te preocupes Oscar, cualquier cosa, avisa.
    saludos.

    ResponderEliminar
  72. hola tengo un philips modelo philip 21pt6341/44 todo esta normal sale audio y video de la television pero conectandole al dvd solo me sale la imajen de la pelicula osea video y de ahi el audio si se escucha que podria ser de ante mano mil gracias

    ResponderEliminar
  73. Javier e leido varias veces tu comentario y la verdad que no puedo saber cual es la falla de tu tv.
    saludos.

    ResponderEliminar
  74. hola pude configurar mi tv gracias a este post pero me desparacieron opciones del menu varios como barra de señal hay forma de reecuper esa configuracion

    ResponderEliminar
  75. solo vuelve a configurar desde principio.
    saludos.

    ResponderEliminar
  76. Hola amigo estoy reparando un TV como el de la foto, el cual no enciende, le revice los voltaje de la fuente y estan correctos, al colector del transistor horizontal tambien le llega voltaje. me podrias ayudar con este problema, donde podria conseguir el diagrama electrico de este TV. Jesus Rudas, Caracas, Venezuela

    ResponderEliminar
  77. Tienes que hacer mediciones básicas, revisa el pulso horizontal en el drive, revisa el pulso de power en el micro, revisa el voltaje en los key.
    comenta para seguir.
    saludos.

    ResponderEliminar
  78. Hola ya solucione y segui los pasos indicados aparece el canal pero en el sale un mensaje av bloqueado por autolock no clasificada y pide un codigo el cual es 1234 se desbloquea al ingresar el codigo pero luego vuelve a aparecer por favor ayudenme gracias

    ResponderEliminar
  79. Si persiste este problema es porque posiblemente se han perdidos parametros en el eeprom, así que es necesario sustituir.
    saludos.

    ResponderEliminar
  80. mi tv se prende sola se canvia, se suve o vaja el bolumen , se manipula solo el volumen. que podra ser tienen idea. gracias

    ResponderEliminar
    Respuestas
    1. es posible que lo botones de adelante es decir los Key, estén alterados... suelen hacer este tipo de fallas.
      saludos

      Eliminar
  81. Hola me funciono tus pasos para arreglar la tv. Pero al apagar la tele por segunda vez se vuelve a desprogramar . Queria saber si sabes como puedo apagar la tv por el control ya que solo se puede apagar directo del tv quisas por eso se vuelve a desprogramar?

    ResponderEliminar
    Respuestas
    1. cumpliste todos los pasos hasta el final, es posible que no se este grabando la info y por tal motivo no funcione... no funciona algunas teclas del control, o no funciona el control?
      saludos.

      Eliminar
  82. Bueno gracias tus pasos me sirvieron de maravilla pero tengo un problema cuando introduci los comandos y apague la tele sirvio todo ya de veia video pero de repente se apago la tele y cuando la prendi solo mostraba imagen sin audio quisiera que me pudieras ayudar con eso gracias y porfavor saludos.....

    ResponderEliminar
    Respuestas
    1. es posible que hayas movido o modificado algún comando innecesario, vuelve a repetir lo mismo y verifica.
      saludos.

      Eliminar
