COMO REPARAR TARJETA LAVADORA ELECTROLUX ELAV-9700AI

Estas maquinas son muy comunes en Perú, por lo tanto siempre encontramos una manera de solucionar los problemas… estas lavadoras traen una tarjeta sumergida en resina la cual hace difícil su reparación.



















Esto es la nomenclatura, modelo, serie, y más.



















La falla en esta ocasión era que encendía el tablero y empezaba a parpadear, como destello y se encendía todo el tablero como si fuese un flash.




















Como se nota a simple vista, la tarjeta esta recalentada, este recalentamiento ocasiona que se de soldadura fría o falso contacto en las soldaduras…. Dado también el recalentamiento algunos componentes hacen que se altere su valor.

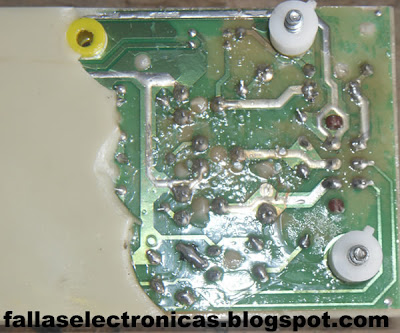

Entonces procedemos a romper la resina, con un desarmador plano que ya está en desuso, y afilado…. Como se indica con la flecha naranja es la manera como se debe ir despegando la resina. Ojo debemos hacerlo con cuidado y solo en donde está el recalentamiento.


















En estas dos fotos muestro la tarjeta ya terminada y barnizado…. Para el barnizado debemos utilizar un espray…. para solucionar el problema de esta tarjeta, desoldé todo la parte recalentada y cambie el capacitor de 1000uf/16v, de la fuente.

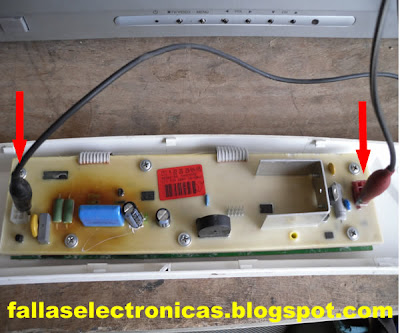

¿Cómo probar la tarjeta de esta lavadora Electrolux?: Para ello debemos utilizar nuestro cable multiuso….

















Como se muestra en la imagen siguiente.



















Como esta tarjeta tiene dos conectores, procedemos entonces a colocar cada cocodrilo en cada conector en la posesión como se muestra en la imagen… la prueba debe durar solo un par de minutos. En el conector rojo se muestra la posesión cómo debe ir conectado nuestro cable… guiarse por la posesión de los demás componentes de la tarjeta.



















Y en el conector blanco se debe conectar de la siguiente manera… igual deben guiarse por los componentes a su alrededor…. luego el extremo de nuestro cable multiuso debe ir conectado a la energía eléctrica… en este caso estamos trabajando con una tarjeta a 220v corriente alterno, asi que debemos usar la energía de acuerdo al país donde pertenecen. Al momento de conectar esta tarjeta a la energía eléctrica, debe encender y apagarse inmediatamente, eso demuestra que si le está entrando energía… procedemos a probar la programación, la prueba debe durar solo unos minutos para ser exacto 2.



















¡Servicio técnico en Lima!

Representante Exclusivo de
fallaselectronicas.com
Nextel:     51*106*6674
Movistar:  99 – 980 – 6674
Claro:       98 – 611 – 1674
Fallas Electronicas .com, Actualizado en: 12:01
Escrito por: fallaselectronicas- juan luis

157 comentarios :

ROQUE4LIFE dijo...

gracias por la pagina sera de mucho uso pa mi

Anónimo dijo...

Yo tuve un caso similar solo que era de la marca mademsa(marca chilena) tenia fallas en las diodos y en las dos resistencias verdes pero preferí cambiar el condensador a pesar de que no presentaba problemas gracias porque al ver este blog me atreví a reparar este panel pensé que no tenia arreglo.

JUAN LUIS dijo...

Si amigo, estas lavadoras vienen en diferentes marcas, pero al final son la misma porque son de procedencia China. Me da gusto saber que te sirvió el blog, con mayor razón lo recomiéndalo.
Saludos.

Anónimo dijo...

amigo tengo una tarjeta de esas que se le quemaron los triac Z0410nf y los t830 . son los 3 juntos que tienes en la foto #9 me puedes indicar sus valores porfavor! el del centro y los otros dos que modelo son .!

Anónimo dijo...

Hola buenos dias mi nombre es alexchandy de panama, tengo problema con la tarjeta electronica de una lavadora whirlpool WWC22ABHCO , ya revise todas piezas mas grandes triac, varistor, capacitores(electro i ceramicos), resistencias,solo me quedan las partes piezas SMD(montaje superficial). Cuando presiono el boton de encendido no lo hace,pero cuando se le mete el 120VAc, hace todo la secuencia de arranque de los cuatro led.mi mail es chandy_alex4262@hotmail.com, AAhhh tambienla ultima vez que se utilizo hizo una explosion como si fuera el capacitor pero este esta bien y los triac estan bien fisicamente no hay nada explotado.Haber si alguno me puede ayudar.

JUAN LUIS dijo...

Alex, revisa el capacitor del motor puede ser que ese es el que haya explotado…. El capacitor del cual te hablo es que da el giro al motor, si no me equivoco es uno de 10uf a 250vac ó 400vac. De no estar mal el capacitor, desconecta todos los voltajes de salida de la tarjeta las que van a la bomba de agua, motor, drain motor.

Comenta

Saludos.

Anónimo dijo...

Hola Juan Luis,yo le meto 120v a los cables del motor(moth) y gira en un sentido y (motah) gira en el sentido contrario, eso quiere decir que el capacitor no esta malo. Si no tienes el diagrama como hago para mandartelo y para mandarte foto de la tarjeta. Por favor resp.A la mayoria de las piezas ya le desconecte una patita para medirla resistencia y diodos. Alex de panama.

JUAN LUIS dijo...

Hola Alex, disculpa por la demora me quede sin internet, tu sabes cómo son estas empresas que te brindan el servicio, deficientes al 100%. Pero bueno, si quieres compartir fotos o información envíalo a mi correo lo puede encontrar debajo de cada post… si tu capacitor está bien saca la tarjeta y pruébalo aparte mete corriente a donde entra con tu cable de prueba. Es posible que este mal tu tarjeta.

Saludos.

Anónimo dijo...

Hola juan luis, si la de la (whirpool) tarjeta esta dañada , lo que quiero es saber si usted a reparado este tipo de tarjeta.
Estoy tratando de adaptarle una tarjeta de una LG, me marca PE, y ya le quite esa alarma gracias a su post de la lavadora LG, (soy alexchandy de panama),ya prove en banco la salida de la valvulas agua fria y agua caliente y estan ok(cable naranja y gris y azul comun. los cables naranja,blanco y violeta que van al detector de presion,yo abri esta pieza y tiene un resorte y un contacto a medida que sube parece que va variando corriente o voltaje(soplando con aire logro engañar la presion)los cables amarillo y rojo van al motor y utilizando el azul como comun(estos hacen bien la secuencia de giro o intermitencia),estas salidas dan 120v AC, lo que quiero saber el cable azul/blanco y gris como lo pruebo estos van a la bomba y al drain motor. su mail es sediart@hotmail.com yo soy electronico y llevo 15 años trabajando en industrias y fabricas, maquinarias con plc ,neumaticas ,idraulicas. PERO NECESITO que me ayude con mi lavadora.Se lo agradeceria mucho.

JUAN LUIS dijo...

Ok amigo Alex, pero de toda tu explicación n entendí cuál es tu pregunta y que te falta… cual es la falla de tu tarjeta original?

Saludos.

Anónimo dijo...

buenaS HERMAno a mi se me dañaron los 2 resistencias verdes sera que puedes darmen los valores para comprarlas te agradezco muchas gracias

Anónimo dijo...

si son las 2 resistencias de la tarjeta de la whirpool son de 150ohm, mi juan luis pregunta es estoy tratando de adaptarle la tarjeta de LG a la maquina de la whirpool,me comienza a lavar pero como al minuto sale la alarma de PE como hago para engañar esta alrma y si me puedes facilitar como es el diagrama interno de este presostato de nivel de agua de las LG.
ya que con la tarjeta de la whirpool me di por vencido, gracias.

Anónimo dijo...

soy alex de panama tengo 2 tarjetas de la whirpool una no hace nada y la otra hace una secuencia de arranque y escaneo o sea enciende los 5 led uno por uno pero al ir a encenderla no arranca ni desde el boton de on/off ni tampoco desde el SW de escoger los pasos de lavado. Por esta razon estoy tratando de adaptarle la tarjeta de la LG, pero el presostato no me deja. Yo lo desarme y funciona con un resorte y una hilera de alambritos alrededor del presostato. Tambien el presostato de la lavadora whirpool no es igual solo tiene 2 niveles de agua y el de la LG tiene 4 niveles. Como hago para engañar a esta tarjeta.

JUAN LUIS dijo...

No estoy seguro si eres Alex, pero bueno, este tema del error PE ya lo había tratado antes.
Te dejo el link.

http://fallaselectronicas.blogspot.com/2011/03/lavadora-lg-error-pe.html

Incluso tienes dos imágenes para que puedas hacer la instalación de los cables esta por color.

saludos amigo.

Anónimo dijo...

mira juan luis ya tu blogspot lo vi y me ayudo a saber que la alarma PE es por el nivel de agua .pero como esta lavadora LG me la regalaron y estoy tratando de adaptarle la tarjeta al motor y al chasis de la whirpool ya que la tarjeta de la whirpool esta muy dificil de repararla. Ya segui las conecciones de los cables naranja,blanco y violeta. pero al parecer esta tarjeta detecta una precion muy precisa de nivel o presion de agua y esto es lo que no me deja adaptarla del todo. ALexchandy de panama o alex de panama

Anónimo dijo...

mira tambien note que con esta tarjeta el sapa de lavado gira muy rapido tu crees que esto dañe la ropa. Mira el presostato de la whirpool son 3 cables uno violeta que es comun y uno negor que es el nivel bajo y un cable rojo que es el nivel alto, pero en el presostato de la LG son cuatro niveles del tanque bajo ,medio,alto y extra.como hace para detectar esos niveles con solo 3 cables esa es mi pregunta .Si me ayudas por favor. Alexchandy panama.

JUAN LUIS dijo...

Amigo tal parece que te estás ahogando en un vaso con agua. Mira, quita la tarjeta de la lavadora y has la prueba de banco es decir conecta tu nivel de agua, el que tiene la LG no te preocupes de la presión estas maquinas traen un presostato digital es decir tienen un chip dentro del presostato así que la detección lo va hacer de manera digital, ya que este dispositivo solo trabaja con pulsos de señal.
Bueno, aparte, estas tarjetas no dan más velocidad a los motores. Los triak que tienen simplemente hacen pasar la energía eléctrica a tu motor son como SW (interruptor) eléctricos así que el movimiento que tengan tus aspas no tiene nada que ver con la tarjeta.
Si tienes un error PE, este error se lleva a cabo en el presostato. Puede ser que esté alterado, prueba con otro. Si persiste el problema después de haber cambiado el presostato es posible que este mal tu tarjeta.
En la prueba de banco tienes que resolver el asunto, si no se soluciona es por demás que lo instales a la lavadora. Sopla con una manguerita al presostato…. No soples fuerte, hazlo levemente porque si no se activara la bomba de agua porque lo va detectar demasiada agua y lo reconoce como que está lleno la tina y empieza a botar el agua.
Espero haber sido entendido, de no serlo, comenta.

Saludos.

Anónimo dijo...

gracias juan luis si el presostato es digital no lo voy a poder engañar.voy a comprar otro presostato de la LG. te aviso si me funciono.No es que el triac le de mas velocidad pero si la forma de trabajar una maq con respecto a la otra , creo que la Lg nesecita hacer mas turbulencia al no tener aspa.Lo que te digo es que fisicamente note la velocidad de giro de esta tarjeta con respecto a la de la whirpool.gracias amigo.buenas noches y cuidate.Alexchandy panama.

JUAN LUIS dijo...

Claro varia el tiempo de trabajo entre giro a giro, pero no creo que cause ningún problema con las prendas…. Ok amigo Alex, espero entonces comentarios para ver como lo resolviste.

Saludos.

Anónimo dijo...

hola tengo problemas con una lavadora LG modelo WF-T1051 TM la cual al conectarse se encienden un led de cada funcion menos los del nivel de agua, a los 3 segundos se encienden todos los led del nivel de agua titilan juntos con un bip bip bip y se bloquea la lavadora,ya hice las reviciones basicas como cables rotos, sulfataciones etc, donde no me ubico es en el codigo de error, creo que el daño esta en el llenado de agua????

Anónimo dijo...

Hola me llamo carlos y soy de Costa Rica y pregunte sobre el daño de la lavadora LG WF-T1051TM

JUAN LUIS dijo...

Carlos, que error sale en tu lavadora? La revisión que hiciste es visual ahora tienes que remplazar componentes tales como el presostato… verifica si tiene el iman en la tapa eso es para activar el sensor de puerta.


Saludos.

Anónimo dijo...

Hola BUena tarde, soy Daniel de M�xico y tengo una tarjeta 189d2553g002 de lavadora easy. Segun me dicen que la salida de voltaje que activa el solenoide para lavar o centrigugar ya no entrega voltaje y por eso mi lavadora ya no gira para lavar y cuendo centrifuga ya no se detiene. Como puedo probar o mas bien reparar esa salidad de voltaje. Muhcas Gracias.

JUAN LUIS dijo...

Daniel sería bueno saber si ya hicieron las pruebas al solenoide, es decir quitar de la lavadora y probarlo independientemente. Si está en buenas condiciones puede que los triak que alimenta este dispositivos estén mal… los triak cuentan con in inversor el cual puede ser un IC (circuito Integrado), si eres técnico revísalo, e lo contrario consigue un técnico.

Saludos.

Anónimo dijo...

yo tengo una igual pero es de la marca fensa intelligent 8750AL aqui en chile es muy comercialisada,junta a medemsa,al parecer el modelo es comun en estas marcas,pero el panel es el mismo,tube que cambiar la tarjeta grafica o el eeprom el problema que era de montaje y me costo mucho pero igual resulto la reparacion,un repuesto de la compañia tecno industrial,pero muy buen post,ayuda sacar muchas dudas.

Anónimo dijo...

Hola soy Ruben de Resistencia Chaco Argentina quiero saber si tambien te puedo preguntar sobre Aires Acondicionado. tengo una split Marshall de 3000 arranca funciona durante 15m y se para por 30m masomenos y arranca de nuevo.ya le controle la carga de gas y esta bien
felicitaciones por el blog es de importante utilidad gracias!

JUAN LUIS dijo...

Rubén, me imagino que tu aire acondicionado es de 30,000 btu, claro que puedes consultar sobre cualquier falla electrónica.
En cuanto a tu problema, te olvidaste contarnos si enfría bien el ambiente?

Saludos.

Pablo dijo...

Estimado Juan Luis, necesito tu ayuda con una tarjeta de lavadora Whirlpool WWF24ABTCA si tienes el diagrama de conexiones. Sucede que quité la tarjeta de la máquina y no anoté los pines en donde entra la corriente 120VAC y necesito probarla en el taller. La máquina se encuentra a 70 Km de distancia.
La tarjeta viene en dos partes, una la de los leds y botones está expuesta; pero la otra viene protegida ambas caras con una capa gruesa de "resina endurecida".
Cuando se conecta a la red, todos los leds quedan parpadeando. A veces, cuando logra salvar ese impase al mucho tiempo de estar conectada, funciona perfectamente.
Pienso tratar de romper la cubierta (aunque es muy dura) y buscar algún regulador de voltaje; ya que al principio lograba desbloquearla metiéndole más voltaje en la entrada.
Solicito un consejo y el diagrama de conexiones: Lleva dos conectores, uno en cada extremo de la tableta. Uno de 6 pines (en dos de estos pines entra la corriente) y el otro de 8 pines. La tableta mide 5 cm x 40 cm.
Agradecido de antemano, Pablo de El Salvador, C.A.

JUAN LUIS dijo...

Pablo cambia el condensador estabilizador de fuente es posible que sea de 470uf/12v o 1000/35… el problema puede estar en la fuente céntrate allí…. La otra opción puede ser que tenga falso contacto en la tarjeta de resina dura; este tipo de falla es clásico en los falsos o voltaje mal rectificado.
Creo que tu tarjeta se parece a este: http://fallaselectronicas.blogspot.com/2011/01/como-reparar-tarjeta-lavadora.html
Cópialo y pégalo en el explorador…. Este tema tiene como romper la resina, y video.

Saludos.

Pablo dijo...

Gracias por la atención a mi pregunta, estimado Juan Luis.
Ya había leído la página que me recomiendas, pero me da miedo dañar más la tarjeta. Lo voy a intentar. Te solicitaba las conexiones porque no tuve la precaución de anotar la entrada de la corriente, el conector de entrada es de 6 pines y en dos de ellos entra la corriente. Tendré que traer la máquina y te cuento lo que pase. Me voy a tomar mi tiempo, pues la máquina se encuentra lejos y aprovecharé cuando vaya a ver a mi mamá que vive en ese lugar.
Agradecido por tu consejo, quedo pendiente de contarte como me fue con esta máquina.
Saludos desde El Salvador, C.A.
Pablo

JUAN LUIS dijo...

Pablo, entiendo que seas novato y cometas este tipo de errores de no apuntar la conección así aprenderás así que no te martirices. Es cuestión que recojas la maquina y así encontrar la solución.
Ya sabes que para cualquier cosa estamos aquí.

Saludos.

Pablo dijo...

Estimado Juan Luis aquí te mando las fotos de la tarjeta de la lavadora Whirlpool que me tiene emproblemado:
http://www.flickr.com/photos/71989820@N04/6502859475/
http://www.flickr.com/photos/71989820@N04/6502879975/
http://www.flickr.com/photos/71989820@N04/6502879975/
Un saludo desde El Salvador, C.A.
Pablo

Anónimo dijo...

Hola soy Ruben de Resistencia Chaco Argentina. tengo una split Marshall de 3000 arranca funciona durante 15m y se para y cae unas gotas de agua pasa 20m masomenos y arranca de nuevo.Ya le controle la carga de gas y enfria bien el ambiente a de noche no tiene ese problema
felicitaciones por el blog.gracias!

JUAN LUIS dijo...

Ruben, tu aire es portatil? Los ventiladores trabajan bien? el comprensor se detiene por proteccion o por termostato?

Saludos.

Anónimo dijo...

Hola soy Ruben de Resistencia Chaco otravez.mi aire no es portatil es un split y los ventiladores trabajan bien yo supongo que el compresor corta por el protector termico por estar muy expuesto al sol pero de noche tambien suele cortar es un compresor con protector termico incluido no lo puedo cambiar de lugar al protector. que puede ser en este caso?

JUAN LUIS dijo...

Cambia el relay y el térmico, de seguir el problema es posible que ande mal tu motor, es decir que este recalentado. Si sabes cómo instalarlo con un capacitor constante hazlo para que veas en qué condiciones esta el motor, es muy importante usar un amperímetro para ver cómo anda la corriente.

Saludos.

Anónimo dijo...

Hola soy Ruben de Resistencia Chaco, como puedo cambiar el termico si esta dentro del compresor?
le medi el consumo al compresor y esta bien, en caso de problema de tencion o vajones de luz que puedo hacer? mil gracias! saludos.

JUAN LUIS dijo...

Amigo Rubén, cuando los motores llevan el térmico internamente, lamentablemente no se puede hacer mucho…. Pero si quieres puedes colocarlo otro externamente para prevenir que se cruce el motor. Si tienes bajones de energía eléctrica lo mejor sería que le coloques un estabilizador solido de 1000 wat.

Saludos.

Pablo dijo...

Estimado JUAN LUIS:
Te cuento que decidí quitarle la capa de aislamiento de la parte de abajo de la tarjeta de la lavadora Whirlpool.
No tuve los problemas que imaginaba, pues a penas rompí un par de pistas que luego remendé.
El problema era la fuente de "stand bye". Sustituí externamente una resistencia que se había dañado, probando con valores altos y luego bajando hasta que obtuve 25V en un filtro de 470uF x 50V y por consecuencia los 5V para la alimentación de la parte digital.
Te agradezco por haberme inspirado confianza para romper la tableta.
De las tarjetas GE que había reparado y de esta experiencia deduzco que la dificultad radica en poder llegar a ver las pistas. El microcontrolador creo que no falla por suerte. Al hacer el diagrama de las tarjetas se ve que son similares en muchos aspectos, sobretodo la etapa de potencia.
Gracias nuevamente y felicitaciones por seguir ayudando a tanta gente.

Recibe un saludo desde El Salvador, C.A.
Pablo.

Anónimo dijo...

hola soy ruben de resistencia chaco, estaba leyendo algunas respuestas a tus amigos y note que tienes solusiones para todos felicitaciones! a lo mejor tenes algun truco para lograr que un A.A.Split consuma menos energia de la especificada por el fafricante, pues este aire me esta cortando por bajones y falta de tencion. mil gracias! saludos.

JUAN LUIS dijo...

Gracias pablo por tus palabras... y a seguir.





Amigo Rubén no entendí tu falla, pero lo que pude entender es que tienes energía mala la cual no permite que tu A. Acondicionado funcione bien? de ser así, puedes usar un estabilizador de energía, pero esto dependerá del tamaño de tu maquina y cuanto quieras invertir.

Saludos,

MARCONY1083 dijo...

Buenos días soy marcos de Mexico tengo una lavadora marca: CROSLEY, Modelo: CFW-8000GBL la cual presenta una rueda con bobinados como electroiman en la parte posterior (hace las veces de motor y transmision)
la falla que presenta es que al exprimir no alcanza la alta velocidad necesaria y del numero 5 se regresa al 7 y asi esta.
ya verifique la bomba y filtro de drenado y que la entrada de la descarga esta a un nivel como de 80 cms
agradezco de antemano la atencion.

JUAN LUIS dijo...

Marcos, no comentas de algún error en la pantalla? Es acaso que no muestra ninguno? Estando sin carga tampoco se mueve en centrifugado? Tiene algún sonido fuera de lo normal? De seguir el problema se tiene que descartar el motor si está bien en revolución alta.

Saludos.

Anónimo dijo...

hola soy eduardo de colombia amigos tengo un problema con una targeta W10017870 de whirlpool la cual tiene una falla en el control de freno haciendo que al centrifugar deje la tina quieta y solo gire el agitador encendi la lavadora y la puse a secar luego puse las puntas del tester donde va el cable morado y el negro para verificar el voltaje y se queda en cero hice la prueba con el rosado y el negro encargados de activar la bomba y ahi si me arroja 120v removi el triack pera que lo revisaran y esta bueno que puede ser alguen me ayuda

adjunto la placa

http://www.subeimagenes.com/img/w10017870-165630.jpg

JUAN LUIS dijo...

Eduardo, entendí que la lavadora no acciona el drain motor, que este a su vez acciona el freno de la lavadora cuando está en centrifugado. Correcto? Bueno si es así, tienes que verificar por qué no se acciona el drain motor, sigue los cables y verifica a cuál de los triac llega… una vez identificado el triac, verifica en qué condiciones esta.

Saludos, comenta para seguir.

Anónimo dijo...

muchas gracias por tu pronta respuesta amigo JUAN LUIS el drain motor esta bueno por que al momento de centrifugar saca todo el agua hice la prueba en caliente con la tarjeta fuera de la lavadora la conecte y la encendi y fui verificando un tester el comportamiento de las salidas de energia cable negro y el cable rosado correspondiente a la bomba y si le suministra carga 120v incluso la destape y si giran las aspas de la bomba, pero con el cable negro y el morado correspondiente al activador de freno no da voltaje medida deseperada desolde y cambie de lugar los 2 triack y el resultado es el mismo solo funciona el de la bomba y el del freno sigue muerto y asi confirme que no es problema de triacks

att Eduardo

JUAN LUIS dijo...

Amigo Eduardo, no me entendiste pero, el drain motor no es la bomba de agua el drain motor es el que activa el freno a través de templador que es jalado por el drain motor…. La idea es que sigas los cables del drain motor hasta el tablero electrónico y llegues a ver cuál de los triac es el que activa este dispositivo.
El triac tiene una compuerta que es la que active para que dé el flujo de corriente (SW electrónico)… entonces si el triac está OK, ubica la compuerta y verifica si le llega el pulso. Este viene del inversor pero este pulso pasa por una R antes de llegar al triac. Revisa este enlace para que te ayude, no es el mismo problema pero se trata como ubicar una falla.

reparacion de tarjeta mabe


Saludos.

MARCONY7725 dijo...

Hola Juan Luis buenos días
Marcos de México
Gracias por tu amable asesoría efectivamente la lavadora CROSLEY modelo: CFW-8000GBL que te comento no marca ningún código en pantalla indica operación normal se observa que llega hasta el numero 5 y se regresa al 7 en ese lapso lo que se escucha es que la tina gira para exprimir pero no llega a la alta velocidad necesaria para el exprimido completo supongo que algún sensor (No se ve ninguno) le indica que la ropa requiere mayor exprimido y por eso regresa al número 7 inicio para tratar de exprimir correctamente y si la dejo así se está indefinidamente.
Si realizo la prueba SPIN sin carga hace exactamente lo mismo
Gracias

JUAN LUIS dijo...

Marcos tu lavadora tiene mariposa, paleta… o tiene cono, para el lavado? Cuando entra en centrifugado le hace bola a la ropa? Puede ser que esté pasando dos cosas:
1.- este mal o floja la faja.
2.- le falta mantenimiento al resorte de trasmisión.
Revisa este enlace y revisa si es el mismo problema.

NO TIENE FUERZA AL CENTRIFUGAR



Saludos.

Anónimo dijo...

HOLA SOY EMILSE DE TUCUMAN EN ARGENTINA, QUERIA PREGUNTAR XQ TENGO UN AIRE ACOND SPLIT MARCA MARSHALL Y NO FUNCIONA NO ENFRIA UNO LO PRENDE Y TIRA AIRE PERO NO ENFRIA, Y AL RATITO DE ESTAR FUNCIONANDO ES DECIR ESTA LA LUZ VERDE PRENDIDA CORRECTAMENTE EN OPERATION LUEGO PASA A PRENDERSE LA LUZ NARANJA EN TIMER Y COMIENZA A TITILAR Y AHI DIRECTAMENTE DEJA DE FUNCIONAR QUE SOLUCION ME DARIAS? CUAL ES EL PROBLEMA Q OCASIONO ESTO TE AGRADEZCO TU RESPUESTA!!

JUAN LUIS dijo...

Emilse, si esta poniéndose en naranja y parpadeando es posible que esta mal el motor comprensor tienes que ver un técnico para que lo diagnostique.

Suerte, cualquier cosa aquí estamos.

Anónimo dijo...

hola soy ruben de resistencia chaco tengo un frizzer grande que arranca 2 minutos masomenos y para antes de entrar a revisar queria que m guiaras por donde empezar primero a buscar la falla muchas. gracis!saludos

Anónimo dijo...

buenas, saludos soy alexander de caracas venezuela tengo una lavadora electrolux del mismo modelo que ud, ilustra la 9700 y el problema es que al empezar a trabajar se apaga en 3min y debo desconectar el cable de alimentacion para que vuelva a prender y trabajar pero se sigue apagando, revise la tarjeta y tiene el mismo recalentamiento que sale en la muestra pero como hago para retirar la resina de los componentes sin dañar la tarjeta y ya retire la resina del otro lado no vi soldadura fria pero igual resolde. gracias de antemano por la ayuda que me pueda prestar

Anónimo dijo...

Hola amigos soy de Valencia-Venezuela, por favor quien me puede ayudar con un problema que tengo en una lavadora LAV9700S magig queen, tengo problemas con los rodamientos o cojinetes, ya saque el pequeno el del lado de la polea pero el el otro lado tiene una pieza redonda de 6 huecos, intente con un extractor de rodamientos y no sale, quien me puede ayudar. mi correo es jonycaicedp2008@hotmail.com Mi nombra es Yony. Gracias.

Anónimo dijo...

Hola amigos soy de Valencia-Venezuela,mi correo anterior estaba mal colocado. ahi les va de nuevo la pregunta por favor quien me puede ayudar con un problema que tengo en una lavadora LAV9700S magig queen, tengo problemas con los rodamientos o cojinetes, ya saque el pequeno el del lado de la polea pero el el otro lado tiene una pieza redonda de 6 huecos, intente con un extractor de rodamientos y no sale, quien me puede ayudar. mi correo es jonycaicedo2008@hotmail.com Mi nombra es Yony. Gracias.

JUAN LUIS dijo...

Pido disculpa a todos por la demora en la respuesta.
Rubén….
Tal parece que está mal el motor se está protegiendo por eso se apaga, pero parece que el daño ya está hecho asi que mejor busca un especialista y que se haga cargo.

Alexander….
Sustituye el condensador de la fuente el de 2200 uf a 25vdc, suele suceder que cuando esta desvalorizado se apaga, revisa voltajes del secundario de la fuente.

Yony….
me gustarías que seas mas especifico que quieres sacar, la caja, la tina, paleta.

Saludos a todos.

Anónimo dijo...

hola...
por favor me pueden ayudar.
mi lavadora se enciende correctamente pero cuando esta girando el tambor en CierTas ocaciones se para y si aplasto el pulsador DE lavar gira un poco Y DEJA DE GIRAR el tambor, pulso nuevamente gira un poco el tambor Y DEJA DE GIRAR y asi sucesivamente ¿creo yo que es la targeta electronica? PERO TALVEZ USTEDES ME PUEDEN AYUDAR A ENCONTRAR EN DONDE ESTA EL PROBLEMA? adjunto la marca de la lavadora id system 4.0 marca mabe (LMA 15932 PBA50) .
att: luis
Quito-Ecuador

JUAN LUIS dijo...

Luis….
Se detiene simplemente o te envía algún error, es decir hace un pitillo alarma o solo se detiene?
Has verificado el SW (interruptor) de puerta, es el que se encuentra en la tapa de atrás al costado de las válvulas de entrada de agua fría y caliente… retira esa tapa y mira si está haciendo contacto ese SW.

Saludos

Anónimo dijo...

Hola Amigos sor de Valencia-Venezuela, mi nombre es yony, tenia un problema con la transmision y de tanto intentar tube que comprarla ya que no se puede sacar la pieza q queda junto a la estopera, esta superpegada o no es reparable en fin que luego que resolvi surjio un nuevo problema con la tarjeta que parpadea al conectarla ala red, entonces trate de despegar la resina y se quedron pegadas algunas resistencias superficiales y no tienen valores, y tampoco se si lo que dicen algunas encima es el valor real en Ohm.

Anónimo dijo...

Soy Yony, Juan Luis de Venezuela que puedo hacer por que las resistencias superficiales que se despegaron no se pueden soldar ya son inservibles, y tambien se despegaron algunas que parecen resistencias pero son marrones y no tienen inscrito nada sobre ellas. la tarjeta no encendio mas y resolde todo por si acaso y no hace mas nada creo que se daño la parte de control, la parte de potencia al parecer esta bien, no hay malas soldaduras ni nada.

JUAN LUIS dijo...

Uuups amigo….
Siempre les menciono que deben retira con cuidado y tratando de no ir hacia la parte digital de la tarjeta. Si sabes el valor de las resistencias puedes colocarle de carbón a ¼ wattio, pelas las pistas a dónde vas a soldar y listo. En cuanto a los componentes marrones son posiblemente condensadores cerámicos, ello si tienes que ver como pegarlo y si puedes extraer el valor también los puedes resolver con condensadores normales.
Que tarjeta es la que estás trabajando, modelo, marca.
Saludos

Anónimo dijo...

Soy yony de Valencia-Venezuela Juan que va me canse de lidiar y sali a buscar la tarjeta y la consegui a un increible precio si alguien esta interesado y si me lo permites Juan voy a publicar el precio. (500Bs Venezolanos) Ysi me permites tambien colocar mi movil (0426-5450564) y yo les hago la segunda a la gente de mi region, te cuento que esta misma llega a costar casi 850bs, incluso la caja de mi lavadora que la compre en 900bs,la consegui en 700bs, pero tenian que encargarla. Saludos ya esta como nuevecita.

JUAN LUIS dijo...

Hola Yony….
Creo que has tomado la mejor decisión en cuanto a cambiar la tarjeta, hay puntos en las que uno debe ser inteligente y hacer lo que hiciste.

Saludos amigo.

j.miguel aedo dijo...

hola mi nombre es jose miguel y me doy el tiempo para agradeserte, me funsiono en una fensa 8050p
espero me dure mientras compro el panel nuevo
grasias por la buena voluntad de darte el tiempo para ayudar a los demas

Anónimo dijo...

hola soy jose de costa rica tengo un problema con una lavadora frigidaire modelo fwli126fbgwt el problema que tengo que a la hora de centrifugar me sale E4 eh buscado los codigos de error pero no los encuentro ust me podria brindar su ayuda dandome la informacion de xq me da ese codigo

JUAN LUIS dijo...

José…
Anteriormente respondí a tu comentario, si deseas recibir la respuestas debes suscribirte y de esa manera no pierdas las respuestas a tus consultas.
En cuanto a tu falla, verifica si bota el agua antes de entrar a centrifugado, es muy importante que lo desagote rápido en su tiempo porque si demora en hacerlo envía este tipo de fallas. Haz la siguiente prueba, justo antes de centrifugar inclina la manguera y verifica que sucede.

Comenta para seguir.

Anónimo dijo...

Hola, mi nombre es Ernesto mi problema es con una lavadora GE, y es ques una de las 2 bombas de agua sigue trabajando aunque la maquina este apagada, pense que sería problema de unos de los rele he sacado y cambido de posicion los rele y no es ellos ya que siempre queda en funcionamiento la misma terminal que va hacia la bomba, si alguien tiene solucion a este problema y podria ayudarme le estaria completamente agradecido. de antemano MUCHAS GRACIAS

JUAN LUIS dijo...

Ernesto….
Si el relay no es el problema, quiere decir que hay un voltaje que le está llegando a ese relay que se queda activado. Si es asi, el problema esta más atrás en la parte electrónica; puede ser un diodo, transistor, etc.
No entiendo porque tiene dos bombas de agua. Me gustaría saber si, cuando la lavadora esta sin falla se activan las dos bombas o por separado? Si se activan juntas puedes unir las dos bombas al relay que está bien… hasta que puedas solucionar la falla.

Saludos.

Dm mercado dijo...

cordial saludo desde buga Colombia.tengo una tarjeta de una lavadora electro lux.modelo de solo lava para un lado o sea como las manecillas del reloj.al contrario nada.ya le también los triack y sigue lo mismo.les agrdezco su valiosa ayuda

JUAN LUIS dijo...

Dm mercado…
Si ya cambiaste el triac y no has tenido resultados tienes que ir más atrás es decir llegar al inversor, es más que seguro que está mal. El inversor es el que manda el pulso al triac para que se active y de el pase de energía hacia el motor.

Comenta para seguir.

Dm mercado dijo...

gracias juan luis... voy a realizar el proceso y te dire los resultados..

Anónimo dijo...

hola mi proble es que me funciona el encendido y el play pero los otros no solo que los precione todos juntos quien me puede ayudar mi correo es hewlet08@hotmail.com

Fernando Paspuel dijo...

estimado le saludo desde Quito Ecuador
ç+felicitaciones por toda la informacion que pueden compartiry tengo una inquietud
cuento con una lavadora electrolux elav 8450 no completa los ciclos de lavado se para siempre cuando es de centrifugar o en el enjuague pero nunca completa encontre 2 resistencian recalentadas y las he cambiado pero igual no tengo resusltado favor ayudame que mas puedo revizar

Smith_ChF dijo...

Hola.. mi nombre es Smith y quiero saber cuales seria los posibles remplazo para Uu Triac T830-800 es que se quemaron y encuentro en ninguna tienda

Anónimo dijo...

Hola,saludos desde España,quiero hacerles una pregunta:se me ha estropeado la lavadora,la marca es SIEMENS 5 500 002 515
5WK51360 04
Estos datos los eh tomado de la tarjeta electrónica que es la que quiero cambiar.Alguien sabe donde puedo encontrar esta tarjeta??,Gracias desde ya.
Avisarme al correo escudo81@hotmail.com

Anónimo dijo...

me parece de mucha ayuda este blogspot.com ojala se unieran mas ael para mejor ayuda a los que comenzamoz en estas aventuras electronicas.

evercruz dijo...

buenas noches amigo tengo una lavadora G.E modelo:TD930PB la cual prenden todos los led y no hace nada no se cual puede ser la falla si me puedes ayudar te lo agradesco

Anónimo dijo...

Hola señor Juan Luis, el problema con mi ELAV 9700 AI, es que el boton Encendido/Apagado no funciona correctamente, es decir no funciona al tacto, debemos presionar con mucha fuerza, incluso a veces no enciende, me podria recomendar?? le escribo desde Mérida Venezuela.

Gracias... Carmen Rivas

Anónimo dijo...

SOY EL QUE ENVIO EL MENSAJE DE LA ELECTROLUX DE MODELO EWI0862DGWT SERIE 73400909 ME LLAMO ALEJANDRO Y SOY DE ECUADOR ESPERO NO ME BORREN EL MENSAJE Y ME LO PUEDAN RSPONDER ...GRACIAS ........ QUERIA SABER SI EL PROBLEMA QUE LA BOMBA SE QUEDA ENCENDIDA AL MOMENTO DE ENCENDER LA LAVADORA YNO SE APAGA SUFRIO UN CORTO CIRCUITO PERO SE LE CAMBIO LA BOMBA POR UNA IGUAL Y SE QUEDA ENCENDIDA RESPONDAME POR FAVOR GRACIAS ..

JUAN LUIS dijo...

Alejandro, tu falla radica en el triac que energísa a la bomba, al haber habido el cruce es muy posible que haya cruzado el triac.
saludos.

arturo dijo...

Hola que tal, tengo una lavadora easy id system 6. 0 al programarla para lavar todo bien, al empesar a trabajar jira un segundo y se pone pausa, vuelvo a ponerle play y nuevamente pausa, la voltie de cabeza y salieron unas monedas, pensando que era eso la volvi a probar y sigue con la misma falla que podrìa ser? Gracias

marco pi dijo...

hola amigo te saluda Marco P de Ecuador tengo una lavadora electrolux ewl 10960 fdiwt me sale EC HIZO el proceso de lavado enjague y ya no boto el agua para centrifugar. ya le chequee la bomba esta bien creo que puede ser daño en la tarjeta, cada que le prendo no hace nada solo sale EC cuando quiero mandar a lavar. pero quisiera de favor que me guies de antemano muy agradecido

fallaselectronicas- juan luis dijo...

marco... sustituye la bomba de agua con un bombillo de 100w y programa la lavadora en cenrifugado, si enciende quiere decir que la tarjeta esta bien. por lo tanto la bomba no soporta al tener carga de agua.

saludos, feliz año.

Anónimo dijo...

hola Juan Luis puedes darme informacion de como probar en banco una tarjeta electronica de lavadora Easy quiero felicitarte por tu pagina gracias mi nombre es jaime y soy de mexico

fallaselectronicas- juan luis dijo...

es fácil jaime, si no tienes el cableado extra, puedes sacar el cableado de la lavadora e ir remplazando y verificando las piezas.
de esta manera podrás identificar cada punto del cableado.
saludos

Anónimo dijo...

hola soy jaime gracias por contestarme sabes solo tengo la tarjeta y no tengo cables puede haber alguna otra opcion para probarla en el banco? gracias Juan Luis

fallaselectronicas- juan luis dijo...

bueno amigo, entonces empiesa identificando donde esta la entrada de energía, para ubica el transformador o la reducción del voltaje a traves de la fuente.
no olvides colocar o simular el nivel de agua y el sensor de puerta de lo contrario no podrás hacer nada.
saludos

Anónimo dijo...

buenas tardes alguien me puede asesorar tengo una lavadora Whirlpool al conectarlo se funden los listones de los fusibles cual seria el problema de antemano se los agradezco gracias

tecnyhogar@hotmail.com dijo...

como le puedo quitar esta pasta que es tan dura estoy hablando de las tarjetas electrolux

mi direccion es:
tecnyhogar@hotmail.com

fallaselectronicas- juan luis dijo...

tecnyhogar, aqui tienes este enlace:
http://fallaselectronicas.blogspot.com/2010/11/lavadora-electrolux-reparacion-de.html

saludos

Anónimo dijo...

hola amigos mi nombre es juan fernando, soy de Cali Colombia, tengo una lavadora electrolux la pongo a funcionar por ejemplo en 38 minutos y trabaja bien hasta que llega +/- a 32 minutos y se reinicia sola otra vez partiendo de nuevo de 38 minutos y no pasa de alli, muchas gracias por su valiosa ayuda. chao

fallaselectronicas- juan luis dijo...

fernando, en que acción se queda exactamente... terminando lavado, entrando a enjuague, entrando a centrifugado, bota el agua, no bota el agua? especifica bien en que acción se queda.
saludos

Anónimo dijo...

gracias por tu atencion juan luis, se reinicia sola en el ciclo de primer de lavado o iniciando y no bota el agua por que se reinicia de nuevo sola. muchas gracias juan luis por tu ayuda. juan fernando de cali colombia
llena el agua normal en el nivel elegido, empieza a lavarel display indica 38, lava normal y cuando el display marca 32 sin tocarla nadie vuelve a 38 y no pasa de alli

fallaselectronicas- juan luis dijo...

cuando llega al 32 baja la manguera al piso, justo al momento que entra a desaguar y verifica si continua... si bota el agua y no continua, verifica si hace algun sonido como si quisiera centrifugar.
espero respuesta... trata de ver hasta lo minimo para poder deducir cual es el lio.
saludos

alex gonza dijo...

hola soy alex ,una consulta tengo una whirpool ww024abbpe q al dar inicio arranca directo la bomba de desague y no gira el tambor ,como todo apunta tarjeta , ya que he probado el motor drum,motor sincrono,bomba y el condensador de arranque de 15uf ,se puede apagar encender programar lavado pero al dar inicio se dispara la bomba todo el tiempo y no hace nada .q descarte mas podria hacer para confirmar la falla, de antemano muchas gracias

fallaselectronicas- juan luis dijo...

Alex, justo esta semana estoy publicando un tema con esta falla... o parecida a esta falla.
te dejo el enlace:
http://fallaselectronicas.blogspot.com/2013/04/lavadora-lavarropa-samsung-wa90u3-no.html
en este post me refiero cuando la bomba se achicharro y altero la tarjeta.
saludos

alex gonza dijo...

VI EL POST ,GRACIAS EL DETALLE ES Q YO PROBE LA BOMBA,ESTA OK ,POR LO VISTO EL DEFECTO ESTA EN LA TARJETA ,ENTONCES AHORA BUSCAR UNA TARJETA EN PARURO O MALVINAS ,DE TODAS MANERAS GRACIAS

fallaselectronicas- juan luis dijo...

alex, la prueba de las bombas de agua no se hace en vacío, tiene que estar con agua para ver si tiene fuerza para bote. en vacio te va trabajar normal pero con carga, no creo.
las tarjetas se reparan, y quedan bien reparandolas.
saludos

Raul Coral dijo...

Hola mi estimado
Luis
soy Esteban de Ecuador tengo un inconveniente con un horno doble GE en un inicio me salio un codigo F7 que indica reemplazo de control board lo remplace con uno nuevo. funciono dos horas y me aparecio nuevamente el codigo talvez podrias darme una pauta con este tema..? el modelo del horno es JKP56B0D1BB pense en un incio y seria un problema de memoria de programacion del control board por eso reemplace por uno nuevo pero no hubo cambios
de antemano gracias .
saludos cordiales

fallaselectronicas- juan luis dijo...

Raul, puede ser un falso contacto, revisa lineas de alimentacion si le esta llegando la energia al tablero, es decir si la alimentación de todo el aparato esta bien, los conectores.
este falla sucede cuando hay un consumo inadecuado por falso o mala alimentación.
saludos

cristian lazaro huiza dijo...

Buen dia mi estimado Juan:
Soy de chimbote, me llego al taller una lavadora Electrolux elav-9700AI, con el problema q no encendia nada solo habia un ruido en la electrovalvula de entrada de agua, revise la tarjeta de control principal y se encontraba recalentada en la zona donde estan las 2 resistencias verdes y los diodos rectificadores, revise estos y se encuentran bien, retire la resina y encontre un componente smd quemado no tengo idea de que componente se trata ya q dicho smd se habia carbonizado, bueno amigo me gustaria q me ayudes a saber de q componente se trata o algun diagrama de esta tarjeta. esto esta alado del C.I HCF4069UBE y el conector blanco.
Att:
Cristia Lazaro H.

Saludos!!!

fallaselectronicas- juan luis dijo...

amigo, si envías una foto e imagen del componente con gusto te envío el dispositivos que necesitas.
las imagenes lo puedes enviar a mi correo que esta al final del blog.
saludos

Noelia go dijo...

Yo tengo el mismo caso con una lavadora gafa digital programing700 tiene la placa controladora cubierta de resina y no puedo sacarsela y esta dañada me recomendaron cambiarla pero la quiero reparar intente con un destornillador con filo pero no quiero rallar el circuito impreso no se como sacarlo alguna idea??

fallaselectronicas- juan luis dijo...

Noelia, sigue los pasos que aquí se describe y podrás quitarlo. cual es el problema que presenta tu tarjeta? tenemos dos temas como quitar esta resina busca el otro tema en el menú de lavadoras.
saludos

Noelia go dijo...

Bueno en un principio cuando enchufo la lavadora (sin pulsar el botn de encendido ) comienza a girar el motor lentamente. Y además tiene dañada la caja anteriormente cuando andaba hacia un sonido crooooo una cosa asi

Noelia go dijo...

No pero en mi caso lo quise hacer el método pero no me funcionó porque del lado del circuito impreso tiene componentes smd y microcontroladores entonses cuando uno saca la resina arranca todos los sms que están sobre el circuito impreso por más cuidadoso que lo hice junto con la resina salieron los smd. Igual pérdida por pérdida voy aver si me la venden en gafa

fallaselectronicas- juan luis dijo...

Noelia, te pido por favor que no dejes varios comentarios seguidos, piensa y luego escribe.
Con respecto a la resina, dejame decirte que en muchas ocasiones he quitado la resina sin problemas graves de desprendimiento de componentes smd. Lo que hago es ubicar donde se encuentra el IC procesador para no dañarlo... lo importante es ubicar la sección de la falla, porque no se trata de quitar toda la resina, sino quitar donde esta el problema.
segun como manifiestas tu falla, puede tratarse de un triac crusado.
saludos

Andres Gonzalez dijo...

Hola tengo una lavadora samsung wa13xar
lo que tiene es que solo funciona la funcion "lavado facil" " tibio/frio" pero solo lava, luego centrifuga, y despues de eso deberia enjuagar pero no lo hace y luego aparece error "4E" y queda como muerta
quize comprar la placa "panel" pero ya no la venden esta descontinuada
Ojala me puedan ayudar
Mi nombre es andres, de chile
andres.4340@gmail.com

fallaselectronicas- juan luis dijo...

Andres, demora en drenar el agua? que sucede enlas demás funciones? si programas en enjuague que sucede? haz muchas pruebas y comenta para seguir.
saludos

Andres Gonzalez dijo...

No, no se demora en drenar agua
En modo "lavado facil" solo lava
las otras funciones no hace nada,queda encendido el panel y suena el pito como que va a enpezar y no hace nada

La pongo solo enjuagar y tampoco pasa nada,suena el pito que avisa que va a enpezar y no hace nada

fallaselectronicas- juan luis dijo...

puede ser la falla la bomba de agua... estas maquinas se protegen cuando hay un desbalance en el funcionamiento, de esa manera se protege.
sustituye la bomba y ve que sucede.
comenta para seguir, saludos

Andres Gonzalez dijo...

Lo hare y comento pero no a tan corto plazo.
gracias.

Andres Gonzalez dijo...

Pero cuando esta con agua la bota super bien

Lo que encontre ahora fue q a la electrovalvula de agua fria no le llega corriente.
no se si servira de algo ese dato

diegonchavez dijo...

juan luis tengo una consulta en mi caso estoy revisando una lavadora fensa modelo 8650 la cual tiene la misma placa en el panel de control el problema es que la lavadora tenia fallada la bomba del agua la cual cambie y esta buena el problema que se presento ahora es que al conectar la lavadora a la corriente (220v ac) la bomba comienza a funcionar de inmediato sin programarla y en el panel se encienden las luces de centrifugado y enjuague se mantienen encendida no se que podría ser desmonte el panel y tiene un color café oscuro en el mismo sector que muestras en tus fotos no se lo que podría estar fallando espero me puedas ayudar muchas gracias.

fallaselectronicas- juan luis dijo...

diego, es posible que este mal la tarjeta, es necesario hacer un descarte. puede ser la etapa de triacs o la etapa lógica, se tiene que hacer descartes. para eso tienes que tener conocimientos en electronica.
saludos

HILDA NICOLETTI dijo...

Hola, necesito ayuda, lavadora automática haier,modelo GWT750AW, le doy a lavar,y enseguida se apaga, quedan las luces rojas de las manillas encendidas o titilando, le doy a seleccionar algo como nivel de agua, tamaño de ropa .ect y ninguna responde. ¿Qué puede ser.?

fallaselectronicas- juan luis dijo...

Hilda, puede ser uno de los sensores como: motor, puerta, etc.

Ricardo Alfonzo dijo...

Buenas tardes amigo, tengo un problema, tengo una elav9700 y el detalle que cuando estoy lavando, la lavadora en pleno ciclo de lavado patea muchisimo y hasta el panel se sale, es una locura es como si pegara algo interno de la carcaza, que crees que pueda ser la falla? ahh!! y en el centrifugado trabaja bien, el detalle esta como cuando va a cambiar del ciclo de lavado a enjuague.
Gracias!!!!

Ricardo Alfonzo dijo...

Gracias de Antemano y te escribo desde Venezuela!!!! Gracias.

Julian Lopez dijo...

Hola amigo, tengo problema con una Lavadora aesy de15kg, lo que pasa no hace el centrufugado, ya los cheque el swicht de la tapa, la bomba y el motor, están buenos,, yo pienso que es la targeta, mi duda es en que parte se encuentra la de centrifugado. Te agradecería mucho si me pudieras ayudar, gracias.Pedro Julián.mi correo es pe.julian71@gmail.com

fallaselectronicas- juan luis dijo...

Julian, no damos respuestas personalizadas a correos electrónicos.
Con respecto a tu falla, cuando se repara una lavadora, no solo es cuestión de cambiar un dispositivo, y ya. implica muchas cosas y pruebas.
saludos

vicente samuel arguello meza dijo...

tengo una lavarropa electrolux modelo LS14A code 21121SFA3, aprieto el pulsador de arranque , prende el led luego de 10 seg parpadea y no arranca, cual puede ser la causa?

vicente samuel arguello meza dijo...

como puedo simular si la placa electronica funciona de una electrolux de 14 kilos

andy chia dijo...

hey jose luiss....como estas!!!!---volviendo al lavarropa gafa 6505 te cuento:en cualquier programa que use,entra agua-lava bien.empieza el desagote y nunca termina_al rato tira la falla E3 -problemas del desagote-...te cuento lo que fui cambiando:CONDENSADOR DEL MOTOR-LOS 2 CONDENSADORES DE LA PLACA/sin sacar la resina/...LIME EL DISPOSITIVO DE LA PUERTA...y nada x ahora....POR DONDE TE PARECE QE SIGA?---ver el drain motor---intentar ver los triacks???-----saludosss..henry

fallaselectronicas- juan luis dijo...

Vicente, tienes conocimeintos de electrónica, eres técnico?

MI nombre es Juan Luis..... Andy, con respecto a tu falla, si te sale E3 es por que esta demorando mucho rato en botar el agua, al momento que bota el agua baja la manguera al piso y prueba.
saludos

andy chia dijo...

como estas!!!!,,,,el agua sale perfecto y con fuerza!!!!...queda vacio el tachoo,!!!..el tema es que ahora estoy controlando el drain motor y no se mueve......es un nakagawa drain motor kd-cc22ta---lo abri apenas y es todo de plastico adentro con engranajes..etcetc....con el tester no me indica continuidad de ninguna manera......y entonces????
le pongo 220v directo o como lo pruebo??....o sera el triack tambien???.....lei por aca que una chica intento sacar la capa de plastico y se le rompio.....que harias vos?? gracias por seguir contestando!! henry+

fallaselectronicas- juan luis dijo...

Henry, coloca un bombillo en la linea que le llega al drain, de esa manera sabrás si le llega energía.
cuantos conectores tiene el drain? si puedes envía fotos a mi correo, los datos están al final.
saludos

andy chia dijo...

buen dia...como estas!!..sisi,,hare lo de poner una lampara...o lo de un tester tambien-el drain tiene 2 conectores....ahi va la foto....mientras no controlo los triack entonces???-saludos....h+

andy chia dijo...

aca de vuelta con novedades-!!!!--
1.el drain motor a 220 anda perfecto-2-los cables tienen continuidad....entonces;
cambio los triacks como dices en el video o sera otro componente??
para adelantarme, con cuidado saque la resina-mide en las 2 puntas como contas los 3 triacs....cambiolos 3 o solo los de las puntas??
el capacitor celeste;es normal que tenga mucha temperatura???
YA ESTAMOS CERCA...!!!!

andy chia dijo...

ME OLVIDABA:con todo encendido-NO LE LLEGA 220V AL DRAIN MOTOR..!!!!

fallaselectronicas- juan luis dijo...

Ya esta resuelto andy, solo cambia el triac... ubicando logicamente cual de ellos es.
saludos

andy chia dijo...

como estas!!!,....te cuento;cambie los 2 triacks como lo indica tu video-etcetc----el problema es que ahora enchufo y se enciende la bomba de agua-luego inicia solo como si se iniciara el ciclo.etcetc...TODO CON EL TABLERO APAGADO!!!.......enciende igual pero ya no me responde ....sera otro el problema ahora??te envio las fotos de todos los angulos...!!!!
LOS TRIACKS ESTAN PERFECTAMENTE EN SU SOLDADURA....FALTARA CAMBIAR EL OTRO O QUE OPINAS??

saludosss---h+

fallaselectronicas- juan luis dijo...

veo que usaste cable rígido en vez de flexible... revisa si cortaste alguna pista en la sección que haz trabajado. verifica si el triac de bomba esta bien, verifica si haz echo bien tu cableado y si la conexión de los triac es igual al que estas instalando.
haz la prueba con la tarjeta alzada, es decir sin atornillar en el plástico.
verifica si alguno de los pulsadores esta presionado o alterado.
saludos

andy chia dijo...

todo ok??
revise todo...nada cambio.....me juego a cambiar el triac del medio y mañana te cuento----las pistas las mira con la lupa+el tester....todo con continuidad!!!!
a seguir intentando!!
saludoss.--

andy chia dijo...

apenas funcione todo le pongo el barniz y te envio las fotos..etcetc!!!...le cambie el cable tambien...!!!!!-ojala funcione todo...!!!!---nada de revisar otro componente¿¿???
saludos....h+

andy chia dijo...

buen dia....como estas!!!

novedades--en la foto se puede ver el triac del medio nuevo(el que va es el t410 600t- de 4 A ,el que me vendieron es el bta 08 600c de 8A)-el tema es que se sintio un clap--chispazo en el triac de la izquierda(estaban pegados los contactos)-los medi con el tester y dan como nuevos,pero el tema es que la bomba ahora no se mueve-hace un ruido a GRRRRRRR-!!!----adentro del lavarropa.-----afuera anda perfecto....y ahora por donde avanzamos????-----para colmo esta placa nueva esta atrasada en su entrega!!!!

cambio todo los triac de vuelta??hay otro componente para controlar???


hoy es viernes santo-todo cerrado hasta mañana en la argentina...


a seguirrrr,,!!!!


saludos juan luiss!! h+

fallaselectronicas- juan luis dijo...

Andy, los triac que te vendieron, tienen aislamiento? es decir, era todo de plástico negro o donde se atornilla es de metal?
por lo general los triac nuevos no son buenos, vienen alterado o con falla, no soportan trabajos extremos.
yo, casi siempre, uso triac de lavadoras antigua... soportan el trabajo para el que fueron diseñados.
saludos

andy chia dijo...

COMO ESTAS------TE CUENTO----los triac que te vendieron, tienen aislamiento? es decir, era todo de plástico negro o donde se atornilla es de metal?SISI...AHI TE MANDE LAS FOTOS......por lo general los triac nuevos no son buenos, vienen alterado o con falla, no soportan trabajos extremos.---CAMBIO TODO DE VUELTA O QUE OPINAS???...el motor de desague sigue sin arrnacar!!!!!
saludos....h+

fallaselectronicas- juan luis dijo...

amigo, si no usas triac originales coloca de alguna maquina pero que esten aislados (cubierto completamente de plástico).
no debe tener contacto entre metal de los triac estas haciendo corto.
saludos

andy chia dijo...

como estas!!!

te respondo:

amigo, si no usas triac originales coloca de alguna maquina pero que esten aislados (cubierto completamente de plástico).EN LA FOTO 12286 SE VE COMO LOS TRIACS ESTAN ATORNILLADOS AL ALUMINIO-En las fotos anteriores esta como quedo hoy:


AISLADOS TODOS.....CON CUAL RESULTADO'??;


ahora gira la bomba de agua---`pero con poca potencia-no saca el agua....revisare de vuelta la bomba para ver si se puso en corto por el tema de los triacss....o cuanto medira si la bomba esta con un buen funcionamiento???


IRIA A LA CAPITAL A COMPRAR TODOS LOS TRIACS DE VUELTA O QUE OPINAS??

pd:hoy anduvo muy bien todo el lavarropa hasta que llega el momento del desague...!!

el grunido del motor de siempre y nada....

sigamos en contacto !!!!

graciassss...!!!


saludos...h+

fallaselectronicas- juan luis dijo...

quiere decir que de alguna manera se van solucionando las fallas?
saludos

andy chia dijo...

juan luisss!!!---
hace un rato probe en directo la bomba de agua y anda perfecto....sera que tengo que cambiar el triac del medio otra vez o todos???--estamos cerca de solucinarlo!!!!

saludosss--h+

fallaselectronicas- juan luis dijo...

Amigo, esos triac te están causando muchos lios... no trabajes con triac genéricos.
saludos

andy chia dijo...

como estas juan luis...!!!

x aca de vuelta como malas noticias;

cambie los triacs tal cual estaban puestos en la placa y nada....en estos momentos estan los 2 de costados nuevos;BT 139 800E Y EL DEL MEDIO;BT 137 600E(la bomba de agua ahora desagota bien) pero sigue tardando el desagote apareciendo como antes el E3 como error...viendo que hace rato que estamos con este tema sin solucionarlo-hay otro componente para revisar????--microprocesador..etcetc.....???...ya es inminente el cambio completo de la placa-costosa por estos lados-sin stock para completarla...que opinas???


saludos...h+

fallaselectronicas- juan luis dijo...

amigo, al momento del centrifugado baja la manguera al piso para que el agua salga más rapido y ve que sucede... es importante ayudar a la bomba a botar el agua... si no da el error es posible que este obstruido la salida del agua... si no me equivoco estas lavadoras tienen una compuerta de desagote revisa si se esta abriendo adecuadamente esa compuerta.
saludos

andy chia dijo...

juan luis....no hay problema de hacer eso..el tema es que la bomba desagota muy bien....y como desde el principio...NO PARA Y DA ERROR 3: E3.mientras,como ya estamos jugados con la placa-solde bien los capacitores.medi el azul grandote en la escala de omhios en 2000k y me pone 880 el tester-----salvo que saque toda la resina de pla placa y mida otra cosa etcetc

saludosss....h++

fallaselectronicas- juan luis dijo...

no es bueno retirar toda la resina porque tiene resistencias y condensadores SMD, al momento de quitar parte de la resina donde se encuentra el micro, se puede empeorar.
solo queda funcionando la bomba de agua o también el drain motor?
al condensador azul, lo tienes que probar con capacimetro.
saludos

andy chia dijo...

como estas!!!!
por suerte no vi ningun smd en esa parte..no saco mas resina entonces!!!!----
si con este tester de puedo comprobar ese condensador quedara asi entonces...

la bomba de agua sigue funcionando muy bien hasta que pasa el tiempo y suena la alarma E3...el drain motor lo saque aquella vez-tiro de la cuerda.le doy 220v y junta el cable lo mas bien....tengo otra manera de probar esa parte???...sera que no libere el engranaje y no centrifuga¡¿¿¿??----esta perfecta y sin perdidas ni manchas esa parte de abajo!!!

saludosss....h+

henry mag dijo...

como estas!!!...barbaro que te encuentro x face...te dejo un mensaje un tu blog para que me identifiques..!!!--sigo revisando la lavadora gafa aquarius 6500 inox...

te tengo al tanto.....saludos....h+

henry mag dijo...

hola juan luis como estas!!!!
TE PASO EL INFORME CREO QUE FINAL SOBRE LA PLACA DEL gafa aquarius 6500 inox...:
1)CAMBIAMOS LOS TRIACS DE COSTADO +EL DEL MEDIO
2)LOS CONDENSADORES NEGROS
3)REVISE EL DRAIN MOTOR DESDE AFUERA_RETOMA PERFECTO EL CABLE
4)PROBE ESTE FIN DE SEMANA CON UNA LAMPARA CONECTADO EL DRAIN Y A LA HORA DE ACTUAR.NO SE ENCIENDE--EL MOTOR DEL DESAGUE SIGUE SIN PARAR HASTA TIRAR EL ERROR E3(los cables azul y rosa tienen continuidad hasta la placa)
4)CAMBIE EL CAPACITOR DEL MOTOR
5)CAMBIE LOS CAPACITORES DEL REOSTATO
sino tengo otro componente para revisar.....DAMOS POR TERMINANDO EL INTENTO DE REPARACION O--JUGADO X JUGADO---SE PUEDE REVISAR ALGUNA QUE OTRA RESISTENCIA(las que se ven marrones en la foto X EJEMPLO..???--)SACANDO LA RESINA..ETC.ETC--
Espero tu respuesta y te agradezco infintamente por tu tiempo!!!!!!!!!!!
SALUDOS DESDE ARGENTINA----H+

fallaselectronicas- juan luis dijo...

es necesario saber si ya descartaste el condesnador azul, el de la entrada de voltaje, condensador de fuente.
mencionas que no enciende el bombillo del drain?
me imagino que el drain se energiza juntos con la bomba de agua?
no toques la resina por donde esta el micro.
al momento que haces la prueba trata de torcer la tarjeta (el que tiene los triac), suele haber falso contacto en al tarjeta.
saludos

Hernan Torres dijo...

Muy Buenas:
Quería hacerle una consuta con respecto a mi Lavadora LG Modelo WF-T1221TP.
El problema que tiene es que no enciende al pulsar el botón de encendido.
El problema empezó cuando era necesario pulsar por unos segundos dicho botón para que pueda encender, en lugar de encender con sólo pulsándolo muy poco.
Quisiera saber de qué pueda tratarse. Tal vez sea un fusible o algo parecido y si es así, dónde se ubica el fusible.
Sacando el tablero he visto una pieza que tiene marcado el Código S76 22A, que aparentemente es el fusible. Lo he probado colocando el Tester y no indica conductividad. Cree ustes que podría ser eso ?
Si tuviera el manual de piezas de dicho modelo, le agradecería que me lo envíe.
Gracias anticipadamente a su respuesta. Quedo a la espara de ella.

fallaselectronicas- juan luis dijo...

lo que tienes que medir es la entrada de la energía en la tarjeta, tiene que haber entre 110v a 220v. despues de eso se tiene que descartar el boton o pulsador.
saludos

henry mag dijo...

hola juan luis como estas!!!!
TE PASO EL INFORME CREO QUE FINAL SOBRE LA PLACA DEL gafa aquarius 6500 inox:

es necesario saber si ya descartaste el condesnador azul, el de la entrada de voltaje, condensador de fuente.
SISI....CAMBIE ESE CONDENSADOR Y SIGUE TODO COMO SI NADA...!!!
al momento que haces la prueba trata de torcer la tarjeta (el que tiene los triac), suele haber falso contacto en al tarjeta.
IMPOSIBLE----!!!---ESTA LA RESINA MUY GRUESA...
SE PUEDE REVISAR ALGUNA QUE OTRA RESISTENCIA DE ESE SECTOR???(Las que se ven marrones en la foto X EJEMPLO..???--)SACANDO LA RESINA..ETC.ETC--
Espero tu respuesta y te agradezco infintamente por tu tiempo!!!!!!!!!!!
SALUDOS DESDE ARGENTINA----H+

fallaselectronicas- juan luis dijo...

amigo si ya hiciste esos pasos y no hay resultados se podría concluir que puede estar alterado el micro... suele suceder, el error del fabricante con respecto a esta tarjeta, es que la resina no deja disipar el calor de los componentes electrónicos, en especial al micro. es por ello que ahora estan impostando esta misma tarjeta y ya viene con silicona.
saludos

henry mag dijo...

como estas..!!!!-..sisi..me entere que vienen sin esa resina ridicula..!!!...pero lo importante es que lo intentamos.....!!!---acordate:
se frenaba a la hora de hacer el ultima enjuague E3-y no avanzaba mas faltando el centrifugado.....!!!
VEREMOS A CUANTO LO CONSIGO(CARISIMO) Y TE CUENTO SI ESO ERA EL PROBLEMA...!!

GRACIAS POR TU TIEMPO.....!!!!
saludos....h+

fallaselectronicas- juan luis dijo...

OK amigo, entonces esta falla lo marcamos como falla de tarjeta: "micro alterado, error E3", saludos y gracias por compartir tu experiencia.

Publicar un comentario en la entrada


CONTACTENOS

Celulares:

NEXTEL: 51*424*2689

Movistar: 99-980-7729

Claro: 986-111-674


USAR EL CORREO ELECTRÓNICO SOLO PARA ENVIAR FOTOS E IMÁGENES... MAS NO, PARA COMENTARIOS.

Email: sediart(arroba)hotmail.com

LIMA --PERÚ
