TELEVISOR RECCO RTV-21A2 EEPROM



32 Comentarios

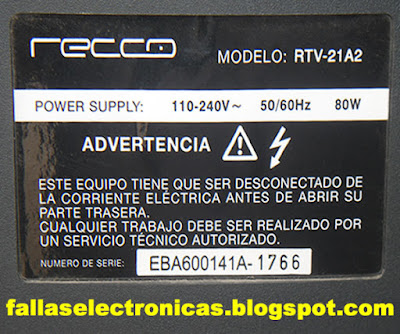

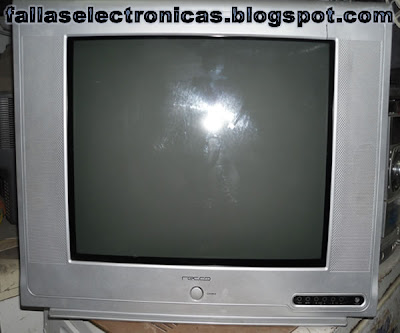

Por fin se resolvió este televisor Recco RTV-21 A2, la cual nos venía haciendo pasar un mal rato.... Debido que se nos hacía difícil localizar el problema.




























El principal problema que tuvo este televisor fue que la tarjeta se rompió debido a la caída… la pantalla no se rompió, lo trajeron al servicio para su parchado y reforzamiento… pero llego a ser un dolor de cabeza, por que después de parchar, tenía: sonido, voltajes, alta del flayback, canales, etc. Pero no tenía imagen en la pantalla…. Se reviso en más de 10 veces la soldadura, sin tener éxito. Sospechamos del eeprom, micro, algún componente defectuoso.















La sorpresa ha sido grande al descubrir que al momento de hacer el raspado del impreso para poder soldar inconscientemente se le hizo un corte que era insospechado… por eso les aconsejo que cuando tengan un parchado verifiquen bien porque si no les puede llevar a otro lado… era una semana que estaba este televisor en el servicio y parecía fácil.
Pero bueno es una anécdota que nos queda pero gracias se pudo terminar y entregar.















Aquí les dejo los componentes para que comparen con el que les llegue a su taller… arriba esta el CI de la fuente 40608P40 (el oscilador), abajo tenemos el inversor de audio y video el HCF4066BE.















Y el micro jungla 8823CRNG5BV4…. Con su respectivo Eeprom el cual ha sido extraido su software para el que lo necesite, a continuación les dejo 2 para que vean cual les sirve.

Software Eeprom 2



















32 comentarios

Escribir comentarios
RICHARD
AUTOR
21:05:00 Eliminar

COMO DESBLOQUEAR UN TELEVISOR RTV MODEL ALPHAVISION 21 DTV

Responder
avatar
Frank Lopez
AUTOR
20:20:00 Eliminar

buenas Sr Juan Luis no se si tuviera la eepron de un TV Recco .RTV-21181S em micropresesador es: 8873CSBNG6UA1 -audio TDA7266SA. vertical STV8172A. agradeceria muxo su ayuda .graxias salu2

Responder
avatar
Cibermss
AUTOR
22:13:00 Eliminar

Hola Amigo Juan Luis mira tengo un tv Recco RTV-21181S q tiene un problema enciende y despues de 5 segundos se apaga y ya no quiere encender desenchufo y despues de un rato vuelve a suceder lo mismo revice toda la placa y todo me marca bien y no llego al problema podrias darme un alcance de q podria ser el problema q aquejo ahora gracias (Y)

Responder
avatar
Cibermss
AUTOR
22:44:00 Eliminar

Agrego q le saq la memoria pero igual se protege el tv osea no enciende no sale nada en la pantalla y queda encendido el led frontal ... cuando tengo entendido q si el problema fuera la memoria al desconectar este entonces deberia encender el tv pero como les dije antes enciende y en 3a 5 segundos se apaga quedando encendido el led y al tratar de encender ya no se puede el led queda estatico encendido color rojo!

Responder
avatar
JUAN LUIS
AUTOR
21:12:00 Eliminar

Cibermss…
Cuando sucede esta falla en este tipo de televisores genéricos muchas veces esta ocasionado por el IC vertical, si no me equivoco tiene alimentación positiva y negativa (el IC vertical) suele también que estos voltajes están estabilizados por condensadores que son de 470uf a 35v los cuales también deben ser sustituidos.
Comenta para seguir.

Responder
avatar
Cibermss
AUTOR
16:58:00 Eliminar

Hola amigo JUAN LUIS sabes el problema no fue el vertical.. Cambie la memoria y funciono por dos dias luego regreso el problema, despues cambie el horizontal pensando q derrepente al calentar ocacionaba el problema walaa funciono pero tan solo por dos horas y retorno el lio ahora de vez en cuando prende normalmente un dia si pues otro dia no quiere y asi sucesivamente.. eh medido voltajes y son los correctos.. cuando retorna el problema el sintoma es el siguiente enciende cuento 10 segundos y se apaga pero en el tiempo q demora en apagarce levemente se ve q la pantalla se pone azul y los voltajes estan presentes hasta q se apaga y ya no quiere encender poniendoce el led rojo desenchufando y volviendo a enchufar se puede hacer el mismo procedimiento hasta q al decimo intento a veces enciende y trabaja correctamente =S
PD. te cuento q eh cambiado los condensadores del+B condensadores aledaños al fly back y nada aun!! gracias.

Responder
avatar
JUAN LUIS
AUTOR
23:15:00 Eliminar

Cibermss…
Es posible, por lo que me cuentas, que este mal las soldaduras del impreso, es decir que debes resoldar la tarjeta especialmente en las etapas recalentadas y en los IC importantes tales como micro, jungla.

Comenta para seguir.

Responder
avatar
Cibermss
AUTOR
14:12:00 Eliminar

Revisare la placa y resoldare todo , te detallo q cuando no quiere ebncender trato de opresionar la placa y buscar si tiene un falso para q encienda y no pasa nada , al igual cuando esta encendido trato de presionar para ver si hay una oscilacion o algo parecido a un falso contacto pero no sucede nada osea nos e apaga ni se distorciona la imagen.. Tengo por entendido q si hay un falso esto se detecta al mover la placa q hay aalguna oscilacion o distorcion de la imagen al igual el apagado del tv pero esto no sucede.

Responder
avatar
Cibermss
AUTOR
10:32:00 Eliminar

Amigo JUAN LUIS el problema ya fue solucionado =) jejejeej en la placa hay dos integrados impresos uno en la fuente y el otro a lado del sintonizador resolde y wala!!!! funciono perfectamente gracias amigo ...A simple vista se ve todo bien pero la soldadura en falso parece q esta por abajo es bueno darle siempre una resoldadita espero este comentario ayude a muchos..

Responder
avatar
JUAN LUIS
AUTOR
17:48:00 Eliminar

Cibermss…
El consejo que les doy siempre es, deben dar un mantenimiento integral a la tarjeta ya que el 70% de las fallas están ligadas a este problema. Por eso es más que necesario hacer el resoldado y lavado del tablero.

Saludos.

Responder
avatar
Cibermss
AUTOR
18:18:00 Eliminar

GRacias amigo por tu consejo!

Responder
avatar
valentin780
AUTOR
22:52:00 Eliminar

hermano excelente informacion que Dios le bendiga

Responder
avatar
01:10:00 Eliminar

holas, tengo un problemita con un tv recco modelo rtv-2590f al terminar de reparar este (venia por falla vertical) empece a probar las funciones del menu y accidentalmente active el "bloqueo-niños" y no puedo desactivarlo y no poseo el control remoto, necesito que alguien me ayude, gracias.

Responder
avatar
JUAN LUIS
AUTOR
00:16:00 Eliminar

Maricela…
No es mucho lo que puedes hacer sin el control remoto… te dejo un link para que compares con el tuyo.
http://fallaselectronicas.blogspot.com/2012/06/tv-miray-recco-hitech-chino-generico.html

Saludos.

Responder
avatar
Rugamo
AUTOR
12:15:00 Eliminar

Tengo un Tv Recco Modelo RTV-21A2,que esta la pantalla de color rojizo. Entre a modo de servicio y encontre en FAC01 todos los valores en cero
Serian tan amable de facilitarme todos los parametros para este modelo que lleva el 8853CSNG6GK1

Gracias
Desde Lima-Peru

Responder
avatar
Anónimo
AUTOR
12:01:00 Eliminar

hola, tengo un lcd recco de 32 pulgadas el cual solo muestra la pantalla de color azul, el control remoto no funciona nigún boton , les agradecere ayuda con este problema

Responder
avatar
Rugamo
AUTOR
07:02:00 Eliminar

Muchos aparatos,en ausencia de señal queda la pantalla azul
Te recomiendo que pruebes con otro control,sino funciona el panel frontal puede estar en bloqueo infantil

Responder
avatar
Frank Lopez
AUTOR
12:59:00 Eliminar

buenas señor juan luis tengo un tv chino con el microjungla TDA11115PS/N3/3/MD2 si ne pudiera facilitar la eeprom graxias de antemano salu2

Responder
avatar
13:21:00 Eliminar

hola buenas tardes a todos un saludo tengo un equipo de sonido marca sony md hcd xb 66 no enciende solo tiene una luz roja en el frontal gracias por la ayuda que esten muy bien

Responder
avatar
Cecilia
AUTOR
07:44:00 Eliminar

Hola buenos días. Quisiera saber si alguien tiene respuesta para el problema que tengo con un LCD Recco de 39''. Al encenderlo hace un sonido muy fuerte (como cuando se enciende un computador) y por más que reviso, no veo dónde se puede eliminar. Alguien sabe cómo hacerlo ?

Muchas gracias

Responder
avatar
Anónimo
AUTOR
12:45:00 Eliminar

HOLA SABES QUE TENGO UN TV RECCO 21" PANTALLA PLANA Y NO SE COMO SE PERDIERON LOS CNALES, ENTONCES LA PREGUNTA ES COO BUSCAS LOS CANALES, COMO SE HACE ESA BUSQUEDA POR QUE EN EL MENU ME MUESTRA TRES OPCIONES, UAN PARA AJUSTES DE LA TV OTRA PARA LOS COLORES Y LA TERCERA QUE CREO ES LA QUE PERITE BUSCAR CANALES ME SALE DESABILITADA, COMO SE ACTIVA??

Responder
avatar
Anónimo
AUTOR
15:15:00 Eliminar

hola tengo un televisor pantalla semiplana marca recco desrrepente la panta se puso de color azul y no aparece ningun canal en el menu no encuentro la pocion para poder acticar, como puedo desbloquear. gracias

Responder
avatar
20:50:00 Eliminar

NOMBRE, NOMBRE, NOMBRE,NOMBRE.
SALUDOOOOOOOS.

Responder
avatar
beto ramirez
AUTOR
16:01:00 Eliminar

hola , tengo un tv recco 21´ pant. plana y se ve las personas como enanos , como puedo configurarlos . gracias

Responder
avatar
22:26:00 Eliminar

beto, puede ser falla electronica en la tarjeta.
saludos

Responder
avatar
Arturo
AUTOR
08:07:00 Eliminar

amigo una consulta tengo un TELEVISOR RECCO y hac eun mes ya le puse contraseña y ahora me la olvide y no puedo entrar a ninguna funcion de menu ? como podria DESBLOQUEARLO ? seria de mucha ayuda gracias

Responder
avatar
00:33:00 Eliminar

Arturo, la unica manera es cambiando el eeprom, logicamente grabado.
saludos

Responder
avatar
Ariela Leon
AUTOR
19:43:00 Eliminar

Hola, tengo un televisor Recco que al encender suena una musiquilla molestosa, en el manual no dice como sacarlo, me podrían ayudar porfavor!!!!

Responder
avatar
Nano...
AUTOR
14:27:00 Eliminar

Hola sabes tengo un lcd recco de 39 pulgadas. al igual que todos tiene ese sonido al encenderlo. pero resulta que cuando lo conecte a mi pc y despues lo ocupe como tv dejo de sonar ese sonido al encender. pero a la vez la imagen es defectuosa.. he revizado el manual una y otra vez y no hay nada.. tambien he jugado con el.contraste y brillo pero nada.. no hay resultados positivos .. agradeceria si alguien sabe como sulucionar

Responder
avatar
17:19:00 Eliminar

hola, tengo un tv recco RTV-PF29A31 y la imagen esta unos centímetros mas grande que la pantalla me dijeron que entrando a modo service se puede llegar a modificar pero no encuentro como acceder a ella.

Gaston Sanchez

Responder
avatar
luis
AUTOR
12:41:00 Eliminar

hola tengo un televisor Rtv y me ha aparecido un candado rosado en la esquina inferior izquierda de la pantalla, solo puedo prenderlo y apagarlo, como puedo hacer para arreglarlo.

Responder
avatar
01:24:00 Eliminar

Prueba con el control remoto, entra a menú y desbloquea desde ahí, está con el protector de niños. De lo contrario, es necesario cambiar la memoria eeprom

Responder
avatar
