TELEVISOR PHILLIPS FALLA VERTICAL EEPROM

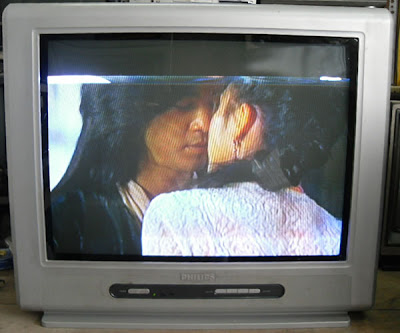

Nos llegó al servicio técnico este televisor marca Phillips, pantalla plana, modelo 21PT6341/44 chasis L03.1LAA por problema vertical. Tal como se muestra en la imagen.
































Antes de empezar con el servicio procedimos a limpiar para lo cual usamos un compresor de aire y una brocha… la limpieza estuvo ardua ya que lo encontramos con tela de araña. Después quedo en muy limpio.









Profundizándonos en el tema podemos ver más de cerca el problema vertical que presenta este televisor… se nos forma el efecto cojín común síntoma en los problemas verticales. Y la imagen se achica un poco en la parte de arriba de la pantalla.
















En esta oportunidad nos toco un problema sencillo, se trataba del condensador de 100uf a 35v que está cerca de los transistores amplificadores vertical. Para ser más exacto el que tiene la flecha azul… la flecha amarilla son los transistores verticales. Si no es solucionado con este condensador debe ser revisado todo este sector, incluyendo los transistores la alimentación que viene desde el flayback a través de una resistencia fusible la cual se abre por protección… no olvidarse de descartar el eeprom.
















Adjunto a las imágenes de este servicio también pongo las imágenes del micro Nro. TDA9377PS/N2/AI1372 y otro circuito integrado solo como dato para que comparen con el que posiblemente les haya llegado al servicio.
El software del EEPROM también lo subo para el que lo solicite.

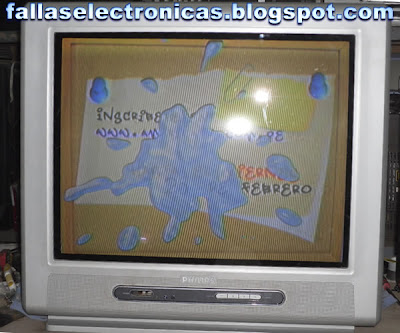

Solucionado nuestro problema vertical nuestro televisor quedo en las siguiente estado listo para ser entregado al cliente. Como verán imagen completa… Ha, me olvidaba, cada máquina que llega por reparación se debe hacer un mantenimiento, la cual consiste en resoldar los puntos donde observemos recalentamiento en el chasis y lavarlo con thinner.

















PD. Para grabar los archivos deben hacerlo de la siguiente manera:
Abren el pony luego van a archivo en la parte superior izquierdo del pony,
Les va a salir el menú y dice abrir archivo de dispositivo, y luego clican el archivo bajado.... si no abre de esa manera verificar que tipo de extensión tiene el archivo… ósea si es .e2p, .hex, …eso es todo.

111 comentarios :

Anónimo dijo...

hola le agradesco esta informacion justo para resover el problema vertical gracias desde santa ana el salvador. f...armando.s

JUAN LUIS dijo...

Ok armando, y cualquier duda aquí estaremos.

Anónimo dijo...

tambien me sucede lo mismo pero agregando que al prender se apaga dentro de los 6 segundos aprox. agradecere su rpta ..hector desde peru

JUAN LUIS dijo...

Ok hector, el problema puede estar en tu IC vertical, o en la etapa vertical se apaga por proteccion.
Saludos.

Anónimo dijo...

cambie el condensador y todo ok, pero depues de un rato lo apague y ya no sale imagen ni sonido en que parte esta esa resist. fusible tal vez esa sea mi probelma gracis agradece su rpta hector

JUAN LUIS dijo...

La resistencia a la que me refiero es el protector que trae el voltaje del vertical, lo puedes encontrar siguiendo el voltaje que alimenta estos dos transistores.
Pero no creo que tenga que ver ese fusible, pero de todos modos verifica, enciende la pantalla?
Hace el click del encendido?
Saludo.

Anónimo dijo...

saludos desde mexico. para eficientar nuestro servicio al publico el hacerle el servicio de soldadura fria (resoldar como dice el compañero) a cualquier aparato nos trae mas clientela y ayudamos a la raza. muchos aparatos trabajan perfectamente despues de hacerles el servicio y si traen alguna falla de voltaje la eliminas y hace mas facil el trabajo

JUAN LUIS dijo...

Así es amigo anónimo, siempre comento a los colegas que no solo es cuestión de reparar un aparato el valor agregado que se debe dar al servicio es también muy importante, como por ejemplo resoldar la tarjeta para evitar recalentamiento y falsos contactos, limpiar el tv con un comprensor de aire y hacer una limpieza integral.
Saludos.

Anónimo dijo...

Estimado, tengo el mismo problema viendo el manual de servicio este condensador corresponde al numero 2446 y el spare list part este corresponde a uno de 470uF 16V que es el mismo que indicas con flecha azul.

Chile,saludos.

JUAN LUIS dijo...

Así es amigo efectivamente, gracias por la aclaración…
Saludos.

Anónimo dijo...

hola te pregunto a mi tel.de 29" pantalla plana un rallo según el servicio técnico le quemo un integrado que es imposible conseguir, habrá alguna posibilidad que puedas conseguirlo soy alberto de la ciudad de marcos juarez cordoba

JUAN LUIS dijo...

Hola Alberto, tienes que hacer cuantas si te sale igual o más caro que te lo envíen, para mí no hubiese ningún problema solo dime el numero de IC (circuito integrado) averigua en DHL cuanto te cuesta recibir un paquete de Perú, y si te comparas un tv, con lo que te cobra el técnico, Piénsalo.

Un saludo.

Anónimo dijo...

Juan, saludos, mira resulta que tenia el mismo problema, hice una inspeccion visula de todos los condensadores y todos OK. cambie el que tu señalas y mejoro un poco la falla (se acorrto la franja negra pero seguia el pliegue), resive los transistores que vienen del flyback y los cambie. procedi a encender el televisor y aparecio una linea al medio de esta por unos cuantos segundos y este se apago.
Ahora al probar de nuevo, enchufo y se escucha el sonido tipico al enchufarlo...enciendo y se prende la luz verde del panel pero no aparece la imagen (es como si no encendiera la pantalla) Que esta pasando?
que puede ser?
me puedes guiar para dar posible solucion a este problema.

De ante mano muchas gracias juan luis.
Saludos

Anónimo dijo...

perdon pero si tambien afecta a los horinzontales como lo solucionno

JUAN LUIS dijo...

Ok amigo regresa a su sitio todos los componentes que cambiaste, osea lo último que hiciste y revisa la resistencia que viene del flayback, es una resistencia de ¼ de wattio posiblemente 1ohmio revisa si está bien…. Tu televisor se está protegiendo, por eso se apaga.
La línea blanca en el medio es porque no está trabajando tu etapa vertical la maquina lo detecta como error y se apaga.
Revisa los condensadores sino lo has puesto al revés es decir polaridad inversa.

Saludos.

Anónimo dijo...

hola amigos soy nuevo esn este foro,pero deseo que me ayuden,yo tengo un tv philips modelo 20pt328a55r la falla esque el tv enciende pero me sale cerrada la imagen de la parte de abajo como una pulgada,y no se que hacer,espero me ayuden,mi nombre es mario gracias soy de honduras

JUAN LUIS dijo...

Mario, si tu televisor es igual que este solo revisa este sector cambia los condensadores electrolíticos y bastará.

Saludos

Anónimo dijo...

q buena pagina sigan adelante si voy a intentar solucionar mi tv y cualkier duda q tenga les aviso

michell dijo...

Hola, saludos. tengo un TV del mismo modelo. (venezuela). Este TV comenzo a salir la imagen cada vez mas borrosa hasta el punto que se totalmente borrosa, algo asi como una gran mancha blanca en toda la pantalla, luego de 3 o 2 seg se apaga, (la cual creo que se apaga por proteccion). Lo vuelvo la encender tantas veces sean necesarias hasta que la imagen logra quedarse y enfocarse. Que puede tener malo o dañado. agradesco su ayuda. gracias

JUAN LUIS dijo...

Amigo Michell, si eres técnico empieza por hacer mediciones en la etapa de zócalo de la pantalla verifica los voltajes de los K, 180v de polarización, G2, zócalo de la pantalla, ficus, flayback.
Si no eres técnico, busca uno por que te puede causar daño intentar hacerlo tú, ya que los tv´s acumulan energía así estén desconectados.

Saludos.

Anónimo dijo...

Hola Desde Chile una consulta. Tengo un televisor marca philips 29 pantalla plana y desde hace un tiempo comenzo con un sonido raro, a la vez el tv. se apagaba y prendia. con el tiempo fue mas recurrente hasta que el televisor dejo de prender y el sonido persistia.
Abri el Tv. y en la placa en donde va un tubo de vidrio en la parte de atras tiene un aparato blanco de plastico que ese es el que provoca el sonido. al enchufarlo y prenderlo vi que este aparato blanco hace como un corte y provoca una luz dentro del mismo. Alguien me puede ayudar para saber que es? y como se llama esa pieza? Lo puedo reparar yo? es muy costosa la pieza? Muchas gracias por su ayuda. Paul

JUAN LUIS dijo...

Paul los televisores acumulan una cantidad de energía en algunas etapas capaces de hacer daño, y causar shock eléctrico… te recomendaría que busques un especializa o un técnico. La cura te puede resultar más cara que la enfermedad.

Saludo amigo y suerte.

Alfredo dijo...

Hola, me llamo Alfredo de Santa Cruz Bolivia tengo el mismo problema que presentas, tambien se apaga en ocaciones al momento de encender dentro de los 10 segundos, otro problema que tengo es que al encenderlo no tiene audio y va gradualmente aumentando el volumen del mismo dentro de los 3 a 4 minutos. Agradeceria de antemano alguna solucion por la falla del audio. Saludos cordilales y sigue adelante con tu pag.

JUAN LUIS dijo...

Alfredo me gustaría saber si sabes de electrónica… es muy riesgoso que intentes reparar tu mismo si no tienes la experiencia en la reparación de un tv.
Si cuentas con el conocimiento seguimos.

Saludos.

Alfredo dijo...

Saludos Juan Luis, No te preocupes e estudiado electrónica en La Universidad solo que no me dedico a la reparacion de TV desde hace buen tiempo.
Lo mio ahora es Comunicaciones y Sistemas de Vigilancia CCTV.

Un gusto estar en contacto.

Atte. Alfredo Chuquimia

JUAN LUIS dijo...

Hola amigo Alfredo, espero que no sea tarde mi respuesta, estos televisores siempre se protegen cuando tienen algún problema en el vertical así que si te sucede eso debes solucionar el problema en esta etapa.
Con respecto al audio, verifica si hay variación de voltaje en el Ic y con un extractor de audio puedes extraer el sonido para comprobar si el problema es en el previo o en el mismo IC de audio.
Si no cuentas con un extractor puedes usar cualquier equipo de sonido que tengas y colocas un cable de RF esos los del DVD ponerlo en AUX y extraerlo de esa forma.

Saludos, y disculpa la demora.

octavio suarez dijo...

buen dia lo que le pasa a la tv qe me trajeron es que estan cuatrapiados los push bottons osea cambia donde sube aveses se apaga en kualkier boton y asi que podria ser alguna memoria o simplemente todos los botones grax por tu ayuda

JUAN LUIS dijo...

José, solo tienes que cambiar todos los botones y si están roto los pulsadores adáptalos.
Un saludo.

byttux dijo...

hola buenas tardes amigos ya realice el cambio de los condesadores de vertical y aun sigue la misma falla inclusive le cambie el ceramico 2464 de 82nF q segun cumple la funcion de doblador de voltaje.

JUAN LUIS dijo...

Byttux, explica como se presenta tu falla, si es como el de la imagen es cuestión que barras con todos los condensadores del vertical.

Saludos.

Anónimo dijo...

Hey alguien me puede decir el numero del horitontal de l tv q se muestra en esta pagina por favor

Anónimo dijo...

hola. saludos desde México la tv chasis lo3.1laa se ve pero no tiene sonido, ya le cambie la salida de audio AN7523N y aun asi no tiene sonido que puede ser. saludos FIDEL

JUAN LUIS dijo...

Fidel, con un extractor de señal extrae la señal para que veas donde se bloque… si no tienes extractor usa un equipo de sonido que tenga auxiliar y extráelo por allí. De esa forma vas probando y descartando.

Saludos.

PD: revisa el parlante y el Jack de audífono.

javier dijo...

hola amigo soy tecnuco en tv y un tv de estos mismo un philisph me tiene engallado........ mi problema es el tv enciende normal y se ve bien la imagen pero a los 2 o 3 segundo se apaga ayuda por fa......... garcia

JUAN LUIS dijo...

Hola Javier, los Phillips siempre nos causan más de un dolor de cabeza. En cuanto a tu problema, cambiaste el IC vertical? Cambiaste el condensador principal del secundario de la fuente? Revisaste donde se corta el voltaje si es la fuente o el pulso del drive horizontal?

Saludos.

Anónimo dijo...

hola buenas noches yo tanvien tengo un telivisor del mismo modelo lo que pasa que no se mira nada esta en negro la pantalla lo raro es que permanese en sendida y en tro al menu y otada la cosa pero no semira ni se olle urgue respuesta selo agradeseria mucho

Anónimo dijo...

soy de mexico y mi nombre es edgar

JUAN LUIS dijo...

Edgar, tienes conocimiento de electrónica, si no lo tienes es difícil que nos entendamos y muy peligroso que quieras repara el televisor.

Saludos.

javier dijo...

hola juan dame tu correo electronico o faceboot para q compartamos informacion de electronica......... yo sou tecnico

JUAN LUIS dijo...

Javier, todos mis datos los puedes encontrar más abajo.

Saludos

Anónimo dijo...

tengo un tv phillips de 29 pulgadas L03 con efecto barril que componentes le puedo cambiar ya que no me deja entrar a modo de servicio ya cambie la eprom y sigue igual perdon pero tengo poco como tecnico y no me habia tocado esta falla

Anónimo dijo...

perdon soy de mexico y mi nombre es eduardo soy el de la falla del efecto barril

JUAN LUIS dijo...

Amigo Eduardo especifica mejor tu falla y si puedes enviar imágenes mandalo a mi correo.

Saludos.

Anónimo dijo...

buenos dias quisiera ver si me pueden ayudar con una falla es un tv 29pt5445/85 l03 1uaa trae la misma falla que esta tv le cambie capacitores,el doblador 2460 y ala hora de cambiarle los transistores ya no prendio solo prende el led de stan by le volvi a poner loe transistores que traia y sigue sin prender no genera alto voltage de antemano gracias mi correo es chacal_@hotmail.com

Anónimo dijo...

pardon me faltaron unas letras en el correo es chacal_1967@hotmail.com soy el del comentario de arriba

Anónimo dijo...

yo tengo la falla de un 21pt6146/85 al encender aparecen unas franjas de colores y ya al aprecer la imagen se ve el sobreescaneo vertical...ya intente con el control remoto...cambiando filtros...pero no y ademas se apaga en un tiempo...desde mexico

Anónimo dijo...

buenos días mi nombre es olivo soy de Colombia y soy técnico electrónico... tengo un TV marca LG PLASMA modelo 32PC5RVH-MF la falla es que no me genera ningún voltaje y tengo poca experiencia en estos televisores (plasma,lcd) por favor necesito que me colaboren con un método de diagnostico.
gracias por su colaboración.

JUAN LUIS dijo...

Olivo, lo primero es detectar la falla que tienen el televisor…. En este caso el la falla anda por la fuente así que céntrate allí y empieza a descartar todos los dispositivos de esa etapa. Las fallas electrónicas no son cosa de otro mundo así sea en un tv normal o un LCD.

Saludos.

Anónimo dijo...

gracias por el tutorial ya que pude reparar mi tv philips con la linea negra vertical y el problema era el condensador de 10 uf a 160v...gracias

Anónimo dijo...

buenas tardes soy ricardo y tengo un problema con un tv lcd el problema es que enciende el led del tv pero no da imagen ni sonido pero al tener presionado el boton de encendido se pone rojo la luz del led entonces al volver a presionar el boton de encendido enciende el tv pero solo unos cuantos segundos me han dicho que el problema esta en la fuente y que tengo que comprar la tarjeta de la fuente pero no se si se podra cambiar algun elemento que este dando este problema porque se protege pero no se en que parte de la fuente por que es diferente a los crt soy de El Salvador

guillermo orellana dijo...

hola tengo un tv philips modelo 21pt6341/44 que no da colores esta totalmente en blanco y negro,el chassis es l03.1l aa

JUAN LUIS dijo...

Guillermo has descartado el Eeprom? Este modelo tiene micro y jungla por separado?
Saludos.

EDgar Barzuna dijo...

Tengo una tv plasma philips, lo que paso fue q en nache llovio denasiado y lr cayo al tv. En ls mañaña se prendio y hasta ahi lleguo, que es lo primero que deberia de fallar?

Anónimo dijo...

Hola quisiera saber que significa algo mi tv es phillips 26PFL5322D es un LCD resulta que esta enchufada pero al precionar manualmente power en vez que aparezca encendida la luz azul permanentemente y se vea la imagen, se ve que parpadea la luz azul y una roja alternadamente y no sale ninguna imagen en la pantalla.
me podrian decir cual es la falla ó la solucion
gracias.
favor responderme a fabrillmen@hotmail.com
lima - peru

Carlos Alas dijo...

Hola, mi nombre es CARLOS ALAS de El Salvador.
Tengo un problema con un televisor philips modelo 21pt9457/55, me llego a mi banco de trabajo, el tv no enciende, y pase a des taparlo y verifique que en la parte donde están los conectores de audio y vídeo, le avía caído agua. Repare la fuente del B+, con la carga falsa (foco) y tenia dañado el transistor horizontal D5032 y lo remplace por un D5073, que es el remplazo de D5032. Y desmonte el flyback, y lo lleve a probar en un taller especialistas en probar flyback, y me digiero que estaba en optimas condiciones. Pase a encender el tv y no me encendió pero me da un sonido extraño en flyback, y al desconectar el pin del flyback, le pongo el foco y si esta regulando la fuente del B+, que es de 116 VDC. Si alguno me puede regalar mas ideas para poder reparar este tv. Mi correo es carlosramirez280@hotmail.com.

JUAN LUIS dijo...

Amigo Carlos no regalamos ideas te brindamos opciones… en cuanto a tu falla puede deberse a un problema del secundario del flayback, revisa los diodos de alta velocidad que salen del flayback, sustituye el IC vertical, condensadores de 47uf 160vdc del secundario de la fuente (sustitúyelos), si no me equivoco son 2.

Saludos.

Anónimo dijo...

hola amigos soy daniel desde bs as argentina y mi problema en con un tv philips mod.pt148a)77b es problema que tengo en que no habre el vertical cambie el integrado tda 3653a los capacitores electroliticos el flybacs revise las resistencias fusibles, los diodos y cada componente que esta en la zona del vertical y no encuentro el problema necesitaria ayuden por favos gracias

JUAN LUIS dijo...

Daniel…
Si ya trabajaste en lo obvio de la solución de esta falla centrate ahora en las resistencias levantalas si quiera uno de sus lados y pruébalos con un multi digital verificando que las medidas sean exactas.
Lo otro que puedes hacer es, comprobar si el el oscilador (jungla) esta enviando la oscilación al IC vertical. La falla vertical es completa o parcial, es decir, la imagen esta una línea o una franja.

comenta para seguir.

JUANMANUEL BARROYETA dijo...

MI TV PHILIPS 21PT6341/44 presento ese problema con el vertical. Y Tal como indican , reemplace el capacitor y resuelto!!!!! gracias por la ayuda!!

Anónimo dijo...

hola soy amadeo de argentina,tengo hacen tres meses sin poder reparar,un tv philips 21pt5425/77,arreglé la fuente,pero se ve media pantalla para abajo,la tension del colector del trans vert.es de 75 volts,¿le puedo cambiar de capacidad al filtro 2446? es lo único que me resta.porq cambié los componentes dudosos, y medí lo demas y me da bien.desde ya estoy agradecido

JUAN LUIS dijo...

Amadeo…
La mejor forma de solucionar una falla es sustituir de todo lo que uno sospecha. Si se trata de falla vertical y esta a medias, casi siempre son los filtros asi que a cambiarlos. Haaa y mucho cuidado con los componentes nuevos que muchas veces envés de arreglar más lio me dieron. Se deben medir todos los condensadores que van a ser cambiados, es decir los nuevos.

Saludos.

Alex___3 dijo...

muy buena pagina, resolviste la falla y me funciono a la perfeccion muchas gracias...

saludos XD

marcela dijo...

hola yo tengo el mismo con mi tv pero ay que comprar lo accesorios

Anónimo dijo...

hola amigo mi nombre Rene soy de honduras nesesito que me allude con un problema rebise una tv que tenia problemas en la fuente y en el horisontal de esos problemas lo solusione pero al ensenderlo canbea los canales y no para quisiera saber si es problema de la eeprom o es problema del micro le agradeseria mucho su ayuda grasias

JUAN LUIS dijo...

Rene…
Retira los pulsadores asi estén bien y prueba… resuelda la tarjeta y lava con disolvente (thiner).
Saludos.

Anónimo dijo...

grasias amigo juan muy agradesido por su ayuda boy a ponerlo en practica y despues le comento el funcionamiento saludos atentamente Rene....

Anónimo dijo...

hola amigo Juan Luis soy Rene de honduras retire los pulsadores y limpie el chasis con tiner ya antemano yo retoque las soldaduras y no presento ningura reventadura y el problema de cambio automatico de canales siempre esta presente en la tv se me a complicado un poco le agradeseria mucho que me regalara otra opcion y muy agradesido por las alludas que nos brinda

Anónimo dijo...

hola soy daniel de buenos aires argentina tengo una tv de 29 pulgadas que al encender suena como el cpu cuando se enciende, despues todo normal veo un canal pero a los 2 minutos se encuchan chispasos en medio de la pantalla fuetes lo cual yo la apago la tv, de ya graacias por la ayuda que me des juan luis

Anónimo dijo...

Hola buenas tardes, soy orlando de torreon coahuila, mexico, muchas gracias por el aporte se los agradecemos mucho

Anónimo dijo...

hola, soy ricardo de cuernavaca morelos y fui a la tienda de electronica y pedi el condensador 100uf a 35v y me dicen que no lo tienen pero que tambien me sirve el 100uf a 50v lo compre y se lo cambie pero no me funciono creen que haya sido por la especificasion de los voltios o que problema podri ser alguien me puede explicar porfavor, gracias.

kik1209 dijo...

juan luis por favor te pido que hagues una sección mas en donde se enseñen a medir componente por componente (transistores, capacitores,reguladores de voltaje, optocopladores, etc) por que muchos que estudiamos electrónica y nos estamos iniciando en este campo no lo sabemos o no nos enseñan a medir bien los componentes

cbOrlando dijo...

Muchas gracias por la información

yanina franco dijo...

hola tengo un tv philips real flat 29 pulgadas y ase una interferencia en la imagen en forma vertical... ke puede ser y ke puedo hacer?gracias

Anónimo dijo...

hola soy jose luis de ecuador tengo el mismo daño de vertical el modelo es 21pt6446/44 chasis L03.11 AA ya cambie todos los filtros y sigue el problema de antemano gracias x la ayuda..!!

sandy chaparro dijo...

Hola soy de colombia, cambie como lo indica las imagenes, y ahora no da video ni sonido, que hago?
Gracias

Jose Araujo dijo...

hola tengo un sony genezi mhc - gt44 eq.de sonido , el problema es que cayo un rayo , pero el equipo no estaba enchufado pero igual parece que quemo algun transformador si me pueden ayudar a rebisar que paso debo seguir gracias

mario muñoz dijo...

tengo el philips 21pt839a/44a pero no es el de la foto este es argentino y la verdad la falla es la sigiente enciende pero solo aparece una linea blanca horizontal sin sonido y no se que es lo que pasa ayuda porfavor no tiene el numero de chasis de ante mano muchas gracias

Anónimo dijo...

Onde puedo comprar un parte sola de un optical block para un sony KDF-50WE655

Anónimo dijo...

excelentes ayudas ojala que siempre hayga colegas como ustedes atte: miguel de mexico

Anónimo dijo...

Mi nombre es Enrique deyne chang mi correo electrónico es deyne4185@gmail.com mi respuesta a Kik 1909 para medir los auto coplee debes utilizar dos voltímetros uno analógico y otro digil con el digital polariza en sentido directo el diodo y con en analógico en resistencia de escala de 1xR reparas en los bornes de la unión colector emisor y la aguja debe flexional y de esa forma ya sabes que esta trabajando ojo al cambiar un auto copler debe ser sustituido por el misma numeración ya que algunos están clasificados en AByC y no es lo mismo ya que generalmente ellos trabajan con el PMW el modulador de ancho de pulso.espero que esto te sirva de ayuda.

elmer2109 dijo...

Hola noce si me podrias ayudar con el diagramaaa
lo ke pasa que quite los transistores vertical y no me di cuenta y los junte los 2 y noce cual va primero

fallaselectronicas- juan luis dijo...

elmer, la verdad que no tengo el diagrama, pero lo puedes encontrar en el Internet solo tienes que buscar.
saludos.

luisalonsorivera dijo...

amigos grasias porpermitirme sercarme a ustedes
guiero saver gue resis tencia seguema del chasis
21pt6446AA-NO ENSIENDE LA PANTALLA

ing. chencholon dijo...

hola que tal, tengo una tv philips modelo 21pt6341/44, que hace 1/2 año le cambiaron la eeprom (segun el tecnico)y funciono bien la entrada de video, svideo), luego le hicieron mantenimiento hace 1 mes y medio de un problema de que la pantalla tenia un efecto cojin en la parte superior, que lo arreglaron cambiandole el integrado de video (segun dice el tecnico) y ahora hace una semana que enciendo la tv, empieza a parpadear y se apaga a los 3 a 4 minutos,¿quisiera saber cual es el problema, del televisor (o del tecnico que solamente resuelda las pistas)?????

fallaselectronicas- juan luis dijo...

Amigo, la falla del cojin no tiene nada que ver con el integrado de video.
no es necesario cambiar el eeprom cuando no entra video solo se cambia los parametros y listo, tal como muestro en este enlace:
http://fallaselectronicas.blogspot.com/2011/01/blog-post.html
nunca dejes tu tv conectada a la red electrica.
la falla de ahora puede er un filtro inflado en la funete i el uc vertical.
saludos

lluis c.g dijo...

hola juan luis,tengo un televisor lcd de marca hannspree,al principio fallaba la voz y el otro dia saltaron los fusibles de casa y dejo de funcionar, no tiene ni luz de stan bye,,nada no se enciende ,ya le cambie 2 transistores en la fuente,pero sigue sin nada,,gracias por adelantado

lluis c.g dijo...

hola de nuevo juan luis,,acabo de meterle otro fusible que tiene,y lo quemo,un saludo

fallaselectronicas- juan luis dijo...

si esta quemando los fusibles es porque tiene un problema en la fuente, tienes que ir descartando en frio con el multitester... centra tu atención en la fuente retira los demás conectores y revisa si ahy los 5v 12v y conectas cuando esta bien tu fuente.
saludos

lluis c.g dijo...

hola juan luis,mira es que es no tengo multitester,cuando dices que mire a frio? es sin corriente no?,y los de 5 v y 12v esos no son los diodos?si me podrias orientar mas o menos te mandare 1 foto de la fuente ,a ver si me puedes ayudar.y tambien que fuente de otro tipo valdria ya que piezas de esa marca no se encuentren aca gracias 1 saludo juan luis

fallaselectronicas- juan luis dijo...

amigo, no se como piensas reparar el tv sin instrumento? sabes de electrónica? si no tienes el conocimiento necesario no puedo seguir porque no entenderás todo lo que te explico.
saludos

lluis c.g dijo...

hola de nuevo amigo juan luis,,bueno no soy muy sabio en electronica,pero siempre me gusto meter mano a todo,yo pensaba ir cambiando piezas a piezas hasta que funcione,y si no le llego,pues comprar una fuente nueva o de ocasion..pero el problema es que aca no encuetro piezas para ese televisor,Hannspree,quizas tu me podrias decir que fuente de otra marca me valdria,gracias un saludo

fallaselectronicas- juan luis dijo...

amigo, no es que te compras una fuente y lo colocas, la fuente es una parte del tv no lo puedes quitar por que esta en la tarjeta. la fuente es un kit de componentes que forma esta sección.
saludos

HUGO HUANACHIN dijo...

hola Juan Luis. tengo un problema similar con Phillips pantalla slim mod 21pt9457/66 el cual hace una falla similar a las descrita por Ud.
Con la diferencia que en mi chasis lleva un integrado el tda4865aj.
Mira le cambie el integrado, los dos filtros de 100 uF, otro de 220uF, había una R abierta de 220 Ohmios. Trabaja normal, pero por ratos vuelve a la falla inicial, Con tu experiencias donde me aconsejas seguir revisando o cambiando. Gracias

fallaselectronicas- juan luis dijo...

Hugo, es importante testear los componentes que se compra por que algunos vienes con valores inadecuados y te dan más de un dolor de cabeza... sigue revisando es posible que algo se te haya escapado.
saludos

HUGO HUANACHIN dijo...

hola Juan Luis. pude solucionar esa falla cambiando el yugo y poniendo un CI original vertical.GRACIAS POR EL APOYO.

nestor gomez dijo...

HOLA AMIGO JUAN LUIS ME LLEGÓ UN TELEVISOR PHIIPS DE 29¨CON LA TARJETA DAÑADA POR MICRO QUE LO QUEMARON POR METERLE CORRIENTE TRIFASICA, LE QUIERO ADAPTAR UNA TARJETA DE OTRO PHILIPS DE 21¨.CON EL YUGO DE 21 ABRE BIEN DE VERTICAL MAS NO DE HORIZONTAL Y QUEDA LA IMAGEN CON MANCHAS PERO CON EL YUGO DE 29¨ABRE BIEN DE HORIZONTAL PERO NO DE VERTICAL Y LOS TRANSISTORES DE VERTICAL Y HORIZONTAL SE RECALIENTAN, LE SUPRIMI LAS DOS RESISTENCIAS DE 220 OHM DE VERTICAL Y LE INSTALE UNA DE 220 OHM A 2W YA NO SE RECALIENTA PERO SIGO CON LA MISMA FALLA NO ABRE DE VERTICAL BIEN QUE ME ACONSEJA QUE MAS DEBO CAMBIAR LE AGRADEZCO SU CONSEJO.

fallaselectronicas- juan luis dijo...

nestor, no puedes adaptar una tarjeta de 21" en una pantalla de 29", tienes que instalar una tarjeta para pantalla de 29, si es plana la tarjeta tiene que ser para plana, si es slim, tiene que ser slim. más aun si es phillips.
saludos

nestor gomez dijo...

HOLA AMIGO JUAN LUIS LE ESCRIBI EN OTRO BLOG UNA FALLA QUE TENGO CON UN TELEVISOR CHALLENGER SLIM DE 21 PULGADAS QUE NO COGE LA SEÑAL DE CABLE PERO SI LA DE VIDEO PERFECTA, LE CAMBIE LA EEPROM POR OTRA GRABADA Y SIGUE IGUAL, TENGO A DFUDA CON UN INTEGRADO HCF4053BD DE 16 PINES QUE VA JUNTO AL VARICAP. JUAN LUIS LE AGRADEZCO SU RESPUESTA YA QUE EN EL BLOG QUE LE ESCRIBI NO ME HA CONTESTADO. GRACIAS

fallaselectronicas- juan luis dijo...

Disculpa nestor si no te respondí.
en cuanto a tu falla, es importante descartar el varicap, porque es lo primero que falla. el IC que mencionas parece ser un SW o conmutador digital por el codigo 4053... busca su datashet y comparalo.
este integrado es el encargado de conmutar el video.
como aparece la falla de la imagen? se ve algo? sale blanco? se ve trama? lluvia? etc.
saludos

nestor gomez dijo...

BUENOS DIAS JUAN LUIS EN VIDEO PERFECTA PERO EN SEÑAL DE TELEVISIÓN ABSOLUTAMENTE NADA PANTALLA AZUL SIN VIDEO NI AUDIO,CUANDO CAMBIO DE CANAL DA LLUVIA Y LUEGO PANTALLA AZUL

fallaselectronicas- juan luis dijo...

Me atrevo a pensar que pude ser varicap, es muy importante que lo descartes.
saludos

nestor gomez dijo...

ya descarte el varicap mandandolo probar y esta bueno voy a seguir mirando a ver que puede ser. Gracias

Nadia Mejia dijo...

Hola tengo una duda espero y me puedan ayudar, tengo una pantalla plana marca philips pero el recuadro de la imagen se ve muy chico es por el tamaño de la televisión? si es asi me pueden decir como ajustarla

marcelo zerpa dijo...

hola alguien me puede dar datos del trancitor vertical del tv Philips 21" pantalla plana modelo 21PT9457/44 EL QUE ESTABA ALLI REVENTO JUSTAMENTE EN LA PARTE DE LA NUMERACION

Estela Paez dijo...

Hola, tengo un TV de 29", lo prendo y al rato se apaga sola, si quiero volver a prenderlo se apaga enseguida. Mi pregunta es, Yo puedo arreglarlo o tengo que mandarlo al técnico. O por lo menos saber que puede ser para que no me engañen. Gracias.

fallaselectronicas- juan luis dijo...

Estela definitivamente tu no puedes meter la mano al TV, debido a que estos acumulan energía que te pueden causar daños.
el problema que presenta puede ser, falso contacto. ya que se enciende y al rato se apaga.
estos tvs sufren mucho de este tipo de falla.
saludos

Axel Mejia dijo...

hola, yo tengo una falla con un tv philips model: 27ht2000/27.
El tv presenta una linea blanca horizontalmente al medio de la pantalla.
ya revise, capcitores electroiliticos, los transitores de vertical, diodos, me gustaria un consejo de donde mas puedo revisar para dar con el origen de la falla.
Espero su ayuda. Gracias

eriicK Uzumaki dijo...

Hola soy Erick González ... tengo el problema de una tv philips 27HT2000/27 chasis L04.1HU AA .. en la pantalla me salen los tres colores (rojo verde azul) en una tira y no abre verticalmente ya cambie los condensadores que estan en la linea de los transistores verticales.... que mas puedo hacer?? y si me pueden ayudar con la hoja de datos ...

mil gracias de antemano'

fallaselectronicas- juan luis dijo...

tienes que hacer mediciones básicas en el vertical, inyectar señal, medir voltajes, descartar el yugo.
saludos

oscar valencia dijo...

AYUDA ALGUIN ME PUEDE. AYUDAR, TENGO UN TV LG .PRENDE POR 30 SEGUNDOS .ASTA MAX .PERO SE APAGA .LO RARO ES QUE ME DA BUENA IMAGEN Y SONIDO.................. GRACIAS"

fallaselectronicas- juan luis dijo...

si el tv es LG Slim, prueba con otro yugo, verifica filtros de preferencia en secundario.
saludos

Publicar un comentario en la entrada


CONTACTENOS

Celulares:

NEXTEL: 51*424*2689

Movistar: 99-980-7729

Claro: 986-111-674


USAR EL CORREO ELECTRÓNICO SOLO PARA ENVIAR FOTOS E IMÁGENES... MAS NO, PARA COMENTARIOS.

Email: sediart(arroba)hotmail.com

LIMA --PERÚ
