REFRIGERADOR NO FROST LG TARJETA QUEMADA

Nos llegó al servicio técnico este refrigerador marca LG, modelo: GM-322QC, por falla de tarjeta. En estas refrigeradoras es común la falla de tarjeta, por llevar el modulo en la parte de atrás y abajo de la maquina haciéndola vulnerable a los insectos y pericotes, están expuestos lo cables y tiene orificios por la cual pueden ingresar cualquier tipo de animales pequeños directamente asía la tarjeta.

















Según el diagrama los números 7, 8 son un sensor y el 9,10 es el otro sensor. Además este bosquejo es muy claro en la forma de conectar.

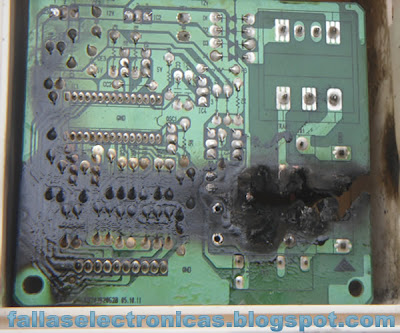

La falla que se da en estas maquinas es que la tarjeta se quema debido a que no tiene ningún tipo de protección. En esta oportunidad los pericotes mearon, orinaron, la tarjeta y mezclado con el falso contacto que se origina alrededor de los releí ocasionaron que se quemara… la tarjeta, la caja portadora de la tarjeta y los conectores del motor y resistencia.






























































Conseguimos la tarjeta nueva, fue un milagro por que muchas veces es imposible conseguir las tarjetas… cuando no se pueda conseguir nos veremos en la necesidad de reparar, en esta ocasión no se hiso eso porque el cliente nos pidió conseguir una tarjeta nueva y como pago los gastos y el precio pactado no hubo problema.

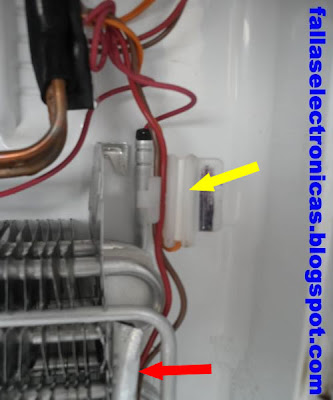

Le dejo los puntos que deben ser revisados para estar seguro que no ha afectado otros componentes como resistencia el que está con las flechas rojas, el sensor el de la flecha amarilla, y la flecha sola roja que es el fusible térmico de 78 ºC.

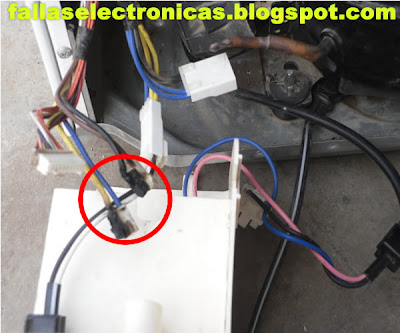

Debido a que se quemó nuestros terminales que se conectan a la tarjeta y estos a su vez se conectan al motor y a la resistencia. Tendremos que cambiarlo, para ello, usaremos conectores de lavadora que ya no sirven tal como se muestra en la imagen de abajo tenemos que verificar previamente como estuvo conectado nuestro anterior conector, para poder hacer una instalación adecuada… ojo con esto no solo es poner por poner tenemos que marcar o hacer pequeñas señas como está conectado para no cometer errores fatales.












































¡Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Nextel:     51*424*2689
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674
Fallas Electronicas .com, Actualizado en: 15:13
Escrito por: fallaselectronicas- juan luis

175 comentarios :

Anónimo dijo...

Muchas gracias por dedicarle tiempo ah esto y poner tu experiencia, saludos

manuel dijo...

como puedo chekar una targeta electronica si el clixon y la resistencia si sirven

JUAN LUIS dijo...

Cuando plantean sus preguntas sean más específicos es decirnos modelo, problema que tiene la refrigeradora, que pruebas hicieron etc., sean más específicos.
Esperamos más datos Manuel.
Saludos.

Anónimo dijo...

Anónimo dijo...
Soy jorge de costa rica tengo una refrigeradora LG modelo GR33W multi frio Congela bien pero en la parte de abajo no refrigera revise los los ductos del paso del aire frio y están bien libres de hielo, la perilla de control del paso del aire esta toda abierta el motor de ventilador trabaja , lo que tengo duda es que este bajo de revoluciones y no llegue el el aire con fuerza o que sea otra falla les agradezco de su valiosa colaboracion...

JUAN LUIS dijo...

Ok Jorge, ya respondí a esta pregunta en otro post, pero no hay ningún problema en que te lo vuelva a responder, lo que tienes que hacer es lo siguiente: enciende tu refrigerador y coloca la mano en la parte por donde se supone que sale el aire frio por abajo al fondo… si no sale aire verifica que no haya ningún SW en el marco de la puerta, de haberlo aplasta y vuelve a probar el paso de aire, si no sientes que pasa revisa el ducto nuevamente… de continuar el problema tienes que conseguir un ventilador y probar. A veces no hay otra manera de descartar un problema si no cambias lo que supones que este mal.
Saludos.

ramon guzman dijo...

muchas gracias por utilizar tu tiempo y echarnos la mano esto es muy útil ...GRACIAS!!

JUAN LUIS dijo...

Gracias por tus palabras ramón, esto está hecho para gente que lo valora y acoge.
Saludos

Anónimo dijo...

Saludo amigo Juan Luis como estas. Me llamo David Portillo de Venezuela y mi nevera marca Mabe modelo RMT74ZBE0 serial(0435342230) comprada en el 2005 de 13 pies no frost, esta presentado una falla desde hace 3 semanas. Resulta que esta haciendo hielo full en el serpentin y es tanto que choca con el ventilador y se escucha. El tecnico vino y dijo que era el bimetal y resistencia. Se compro nuevo ambas piezas y nada la nevera sigue igual haciendo hielo full. Ahora me dice el tecnico que es la targeta de poder modelo (200D4894G001). Amigo la nevera nunca tuvo protector mi papa decia que no le hacia falta, actualmente en el pais hay bajones de luz a cada rato. Que proda ser???? saludos

JUAN LUIS dijo...

Hola David, comenta solo en un post, no en varios… en cuanto a tu comentario, tu nevera tiene tarjeta electrónica? Si es así que verifique los sensores si están bien, los sensores son como unas capsulas blancas con cablecillo que van pegado en el ducto de aire. Si tiene timer que lo cambie, el termostato que lo baje a 1 ó 2 si sigue el problema, que lo cambie.

Cualquier cosa aquí estaremos.

Saludos.

Anónimo dijo...

Yo doy cursos de capacitación de los refrigeradores NO Frost Mabe en que les puedo apoyar

JUAN LUIS dijo...

Qué bien amigo, sería de gran ayuda para muchos amigos su contribución, pero antes de nada me gustaría saber su nombre y el lugar de donde nos escribe.

Saludos.

Anónimo dijo...

Tengo un refri LG gn-v292rlc, tiene un circuito similar al mostrado arriba, pero devido a un alza de volatje dejó de funcionar el motor, me gustaria saber que puede ser ya que la tarjeta y la parte electrónica está en buen estado, tiene algun fusible???

Anónimo dijo...

Hola Juan Luis:
Anteriormente realicé una pregunta y cometí el error de no dejar nombre. te cuento que tengo un refri LG gn-v292rlc que posee un circuito similar al de la foto de arriba, debido a un alza de voltaje, éste dejó de funcionar, las tarjetas están en buen estado y no sé lo que puede se, tiene algún tipo de fusible el aparato?, donde se ubica? el refrigerador es relativamente nuevo y no lo quiero perder,
Gracias
Alejandro M,Concepción, Chile

JUAN LUIS dijo...

Alejandro, ninguna luz funciona? Ningún indicador? No pita? No hace ningún ruido? Desafortunadamente no tiene ningún fusible, lo que si puedes hacer es sacar la tarjeta y conseguir otra, tiene solo una forma de conexión así que no hay manera que te equivoques al conectar la nueva… si vas a sacar la tarjeta has marcas en los conectores con un lápiz indeleble para que lo puedas conectar igual. Antes de comprar otra lleva a cualquier técnico y que lo haga un testeo.

Comenta para seguir.

JUAN LUIS dijo...

ERROR FF EN REFRIGERADOR LG MODELO GB92T84CVF

ALISANTOS: Se presenta el siguiente error en el display y NO SE QUE SIGNIFICA: errFF

Por favor denme una ayuda........ gracias

JUAN LUIS:
Este error se da cuando se acumula de hielo el freezer y obstruye el ventilador… cuando falla el ventilado o la tarjeta.
Lo primero que tienes que hacer es desconectar tu refrigerador por dos días, dejarlo con las `puertas abiertas, y verificar si se llena de agua la cubeta que se encuentras tras el refrigerador… al cabo de dos días conectas, el refrigerador se va pone automáticamente con el frio pre determinado por el fabricante, déjalo así. Después de 4 horas de conectar el refrigerador verifica si apaga y enciende, tómale los tiempos y apúntalos en una hoja, compara el tiempo de encendido y el de apagado, deben ser casi el mismo tiempo.

Has estas pruebas y comenta.

Saludos.

Anónimo dijo...

hola, soy Luis Barrios de venezuela, gracias por valiosa informacion de esta nevera y su tarjeta digital. yo estoy reparando una igual a esta y el problema es que el compresor no dura el tiempo que necesita funcionar para enfriar. cualquier eventualidad les hago saber o les hare algunas preguntas. primero chequeare lo que ustedes colocan en el post. muy agradecido por su ilustracion.

Anónimo dijo...

Hola Juan Luis,
hace unos días te hice unos cometarios desde Chile sobre un refri LG gn-v292rlc, me diceds que puede ser la tarjeta, ésta ya fué revisada y está buena, el refri no hace ningún ruido, sólo enciende la luz de la puerta, no se ven partes quemadas ni nada, en el plano del circuito que está en la parte trasera, se menciona 2 fusibles, por eso preguntaba, los componentes son similares a las fotos de arriba, existe un elemento que es como un condensador grande, pensé que tal vez ese era el fusible, según el técnico esta malo, pero en la tiend
a en donde los venden lo probaron y funsionó....

Alejandro M, Chile

JUAN LUIS dijo...

Amigo Alejandro, lo puedes probar colocando un foco (bombillo) en los cables que van al motor .
Dime cuantos cables tiene tu motor para conectar? Si tiene 2 conecta al bombillo retirando esos cables del motor… si tiene tres dime que colores son? Si son tres el motor tiene 2 piezas que van conectadas eso se llama relay uno blanco con negro ese es el térmico desconecta ese y pon uno de los cables del bombillo allí. Y el otro al otro cable del bombillo primero prueba con uno luego con el otro.
Conecta tu refri y espera 5 minutos si no enciende el foco es porque la tarjeta no está enviando energía… verifica que las luces del indicador de nivel de frio enciendan esos verdes.

Comenta para seguir.
PD: si tienes cuenta en youtube filma y sube el video me envias el link y lo reviso.

jose dijo...

Hola excelente post te felicito.
Soy jose de Venezuela una pregunta como puedo forzar los refrigeradores L.G. como esa a descongelarla automaticamente ?? Como para probar la tarjeta.Gracias

lewis vitriago dijo...

hola desde venezuela

lewis vitriago dijo...

hola desde venezuela< donde puedo encontrar mas informacion sobre como reparar targetas de neveras lavadoras aires spli y digitales gracias ya he leido varios ejemplos y son muy buenos, gracias mi correo es levicast@hotmail.com

JUAN LUIS dijo...

Lewis aquí podrás encontrar pero lo haremos lentamente, y si tu necesidad es inmediata... la verdad no se amigo.

Saludos.

osman niño dijo...

buenas noches, bueno despues de una subida de voltaje, causada por los cables de corriente que se encuentran en la calle que van de poste a poste que hicieron corto, la nevera dejo de funcionar, solo le enciende la luz de adentro, la unidad no arranca, se coloco la unidad directa a la corriente sin el relay y encendio pero al medir el amperaje me oscila entre 4 y 5 amperio, pero al volver a colocar el relay no hace nada, sera que se daño el relay o fue la unidad por el amperage que esta alto. la marca de la nevera es lg y el modelo es GR30W12CPC

JUAN LUIS dijo...

El amperaje el cual te refieres es con el enchufe de la refrigeradora o un cable de prueba?? Si no es así has conéctalo con un cable de prueba directo al motor con su relay… de persistir ese amperaje definitivamente el motor esta recalentado. Si el amperaje baja comentas para seguir.

Saludos.

osman niño dijo...

buenos dias juan luis, muchas gracias por tu colaboracion; el amperaje del cual hablo es con el cable de prueba conectado directamente al motor sin el relay, por que con el relay puesto no enciende el motor.

Anónimo dijo...

MI NOMBRE ES SAMUEL , TENGO UN Refrigerador Mabe 19' Automático Lujo Clean Inox con Despachador de Agua
RMT91ZJMAMC, TIENE UNA PANTALLA DIGITAL EN LA PUERTA DEL CONGELADOR CON 4 BOTONES, UNO PARA LA POTENCIA DE ENFRIAMIENTO, OTRO ALARMA, OTRO VIAJE Y OTRO NO RECUERDO DE Q ...EL CASO ES Q EMPEZO A SONAR EL BOTON DE LA ALARMA Y EL DE VIAJE...SOLOS...COMO HACIENDO FALSO... NO ES UN SONIDO CONSTANTE, COMO Q LO HACE SEGUIDO Y LUEGO SE CALLA Y LUEGO VUELVE....ESTO LO HACE MUY MOLESTO EN LA NOCHES... ¿Q PODRÁ SER? TENGO 4 MESES CON EL REFRI....ADEMÁS AL CORTAR EL MOTOR CUANDO ESTA ENFRIANDO SE ESCUCHA UN RUIDO MUY FUERTE...COMO UN GOLPE...NO SE SI ESO SEA NORMAL... PODRIA ALGUIEN AYUDARME A SABER Q PUEDO HACER??? SI SIRVE TODAVIA O ME VA A DAR LATA DE AKI PARA DELANTE...PARA REGRESARLO POR Q COMO LES DIGO LO ACABO DE COMPRAR... MI CORREO ES sluna@tubacero.com


Gracias!

JUAN LUIS dijo...

Samuel, pon el refrigerador en mínimo… si no hay ningún cambio solicita al servicio técnico que lo revise. Si tu problema persiste después de todo esto y si esta dentro del tiempo de devolución opino que lo regreses por que una maquina que al principio empieza a dar lata como lo llamas es mejor que te deshagas de él.

Saludos.

Anónimo dijo...

Mi estimado, primero que nada felicidades por tu blog, esta muy completo y detallado.

Tengo una pregunta sobre un refrigerador LG GR-T457SH el cual congela en la parte del conservador de alimentos, ya probamos la resistencia, su fusible y la tarjeta electronica(GR-T392) no aparenta tener ningun fallo. Nos falta probar el sensor de temperatura, y esa es mi pregunta ¿como puedo probar si funciona correctamente?

Un saludo y adelante con el buen trabajo.

Atte. Daniel de Mexico.

JUAN LUIS dijo...

Daniel, en la parte de abajo del refrigerador al fondo, hay unas lucecitas las que indican el nivel de frio, dentro de ese plástico están los sensores, son como capsulas blancas con 2 cablecillos. Retira todo el plástico del fondo del conservador e alimentos y encuentra los sensores… consigue un poco de hielo o en la refrigerador de alguien y coloca los sensores, mide con un instrumento y mide. Antes de colocar en frio o en otra refri debe medir 10Kohmios después de un rato de haberlo metido en el frio debe subir su resistencia, de esa manera sabrás si está bien.

ramenvo dijo...

Buenos dias JUAN LUIS, espero que estes bien, estuve ausente varias semanas por razones personales, bueno pero te quiero pedir un favor me llegó una vitrina de cingelados a la que le debo cambiar el controlador, el que tiene presenta problemas de sensores y como no se consigue el mismo, consegui uno fullgauge, pero no se como se instal, me podrias indicar como lo hago, gracias por tu ayuda y feliz navidad y próspero 2012, espro que clasifiquemos al mundial
RAMVEL MEDELLIN

joaquin castillo dijo...

hola soy joaquin de camargo chihuahua, mexico te deseo felices fiestas lo siguientes es para una duda como puedo probar una tarjeta de un refrigerador mabe (200D9607G008)ya que al parecer no esta entrando en deshielo; te comento que ya probe la resistencia externamente y esta ok, igualmente cambie el bimetalico porque me daba continuidad a temperatura ambiente , el abanico esta ok
nota: la tarjeta trae dos pin J1 y j2 es ahi donde se hace el puente para activar la resistencia manualmente gracias por tu respuesta.

JUAN LUIS dijo...

Amigo ramvel, por lo general en el manual adjunto del dispositivo que compraste viene las formas posible de conección…. Compáralo con el antiguo para que veas la forma de conección, para mi será imposible indicarte por que las conección varían de acuerdo al fabricante.

Un saludo.

joaquin castillo dijo...

te comento que el numero que esta entre parantesis es el numero de la tarjeta

JUAN LUIS dijo...

Joaquín, has verificado si esta apagando y encendiendo es su momento adecuado el refrigerador? Si es así verifica el color de cable que va de la resistencia al relay que activa esta… coloca un foco (bombillo) en paralelo en ese punto para saber si esta activando la resistencia.

Comenta para seguir.

joaquin castillo dijo...

hola el refrigerador esta funcionando con sus respectivos paros y encendidos pero la falla que tiene es que no enfria la parte de abajo te comento que no hay taponamiento en el ducto, el damper esta libre ademas es de tipo manual, nomas que no se en que tiempo debe de entrar el deshielo por eso queria inducirlo manualmente para ver si alimentaba la resistencia por eso preguntaba como puentear la tarjeta lograr que entre la resistencia

JUAN LUIS dijo...

Joaquín hay muchos fabricante que no incluyen en sus refrigeradores un sistema de deshielo, dependerá mucho del modelo, marca. Verifica cuanto tiempo descansa y trabaja… puedes empezar por descongelar manualmente y empezar a controlar de cero todo el funcionamiento.

Saludos.

joaquin castillo dijo...

hola de nuevo juan luis te comento que mi refrigerador es un mabe MGT21XJTA del tipo no frost ya descongele el refrigerador y enfria bien arriba y abajo pero despues de varios arranques y paros tarda mucho en arrancar y se empieza a descongelar y la parte de abajo sube la temperatura la unica manera en que arranca de nuevo es moviendole el control hasta tope no se si sea la tarjeta porque ya cheke motor,bimetal,rsistencia,termofusible y estan ok ;lo que no se es si se puede cambiar el sensor de temperatura que va a un lado de la tarjeta o se tenga que cambiar la tarjeta o como la puedo probar para ver si esta funcionando bien, te agradezco tu tiempo y tu paciencia gracias. no se si pueda hacerte llegar unas fotos de la tarjeta o de alguna parte en especifico.
saludos desde mexico

JUAN LUIS dijo...

Joaquín, envíame las fotos, haz esta prueba…. Conecta directo el refrigerador a la red. Me imagino que la energía de ustedes es de 110vac, si es así con un cable de prueba conéctalo directo a la red de energía. Copia los números del motor o tómale foto a los datos del motor y envíalos a mi correo y te diré que harás.

Saludos.

joaquin castillo dijo...

hola de nuevo estos son los datos del compresor
C-BZN100L2G K
S/N K2563207
MCM AMERICAS S.A.A DE C.V.
THERMALLY PROTECTED
110-120 VOLTS HZ 60 PH1 LRA 11.0 A
R 134a

nota: ya lo conecte directo al compresor y al abanico y en una hora ya estaba frio totalmente nomas que lo desconecte porque asi no para y no quize dañar el compresor. que otra prueba le realizo, te comento que lo volvi a conectar normal y enfria rapido pero despues de parar tarda mucho en volver a arrancar.
saludos.

JUAN LUIS dijo...

Joaquín, la idea era que le hagas una prueba y no me explique bien. bueno, te explico… verifica que el relay este en buen estado, si es del tipo PTC cámbialo y después haz lo siguiente: conecta directo el motor a la red, déjalo trabajar 20 minutos, al cabo de ello desconéctalo 5 minutos, después hazlo trabajar 10 minutos y descansa 5 minutos. Esta prueba hazlo varias veces y verifica que el motor no tenga problemas en encender.
Si en la primera ya no quiere encender no lo insistas.
por los datos que me envías es posible que esta motor sea de 1/5.

Comenta para seguir.

joaquin castillo dijo...

hola juan luis ,ya efectue la prueba realize el procedimiento como me lo indicaste varias veces y el motor arranco normalmente en cada ocacion que prueba le realizo ahora

Anónimo dijo...

k tal me llamo jose luis camarillo de torreon coahuila muy interesante tu espacio y ps aver si m pueden ayudar,mi refri es igualito al de las imagenes este solo dejo de congelar y simlemente ya no lo hace solo da un poco de aire medio frio y es todo ya cambie resistencia de deshielo y no pasa nada ya chequee el relay grande y este si se activa pero al lado de este lleva otro y este no da continuidad te agradeceria algun tip para ir checando mas despacio mil gracias y saludos

JUAN LUIS dijo...

Joaquin, con la prueba que te mandé hacer, verificamos que el motor esta en buen estado ya que arranca cada vez que lo enciendes.
Ahora, para seguir con la prueba retira el termostato y une los dos cables que van allí, si encuentras un cable verde conectado al chasis del termostato, dejalo allí no lo toques… solo retira los otros dos cables y únelos. Conecta el refrigerador por 2 horas des pues lo haces cada 20 minutos, es decir después de conectar la primera vez 2 horas empieza a hacerla trabajar como si fueses el termostato cada 20 minutos apaga y enciende cada 20 minutos.
Espero que me hayas entendido, y cualquier duda comenta para seguir.

Saludos.




José Luis, verifica si el motor enciende, conecta el refrigerador y toca el motor para ver si funciona…. Si funciona quiere decir que no tiene gas.
Si funciona toca los tubos de la derecha del motor debe empezar a calentar si es así déjalo trabajar una hora y desarma el fondo del freezer…. Verifica si hay hielo.

Saludos.

joaquin castillo dijo...

hola feliz año juan luis te comento que el refrigerador trae una tarjeta electronica y son tres cables los que le salen y un cable duplex a un sensor

JUAN LUIS dijo...

Upsss, disculpa amigo Joaquín, entonces si se está activando el motor y luego se apaga y no quiere encender es posible que la tarjeta este mal o puede ser también los sensores como unas capsulas blancas…. Si sabes hacer la prueba, hazlo.
El motor queda descartado por la prueba que le hicimos.

Saludos.

Mario A. dijo...

Primero q nada felicitaciones por el blogspot.... Amigo Juan Luis Soy Mario Alberto te escribo desde Jalisco, México... Tengo un Refrigerador similar al que muestras en las fotos (mismo sistema).. lo que sucede con el es que como muchos han comentado en este blog no funciona el Sistema de Deshielo Automático... se que con cambiar la tarjeta electrónica de abajo, la de la parte del conservador y los sensores se arreglaría el problema, pero para no hacer gastar al cliente demás, me podrías señalar como podría probar cada uno de esos componentes para comprobar su funcionalidad... de antemano Muchas Gracias....


Posdata: Para no ser repetitivo ya entendí como revisar los sensores blancos con dos cablecillos, solo por favor me podrías especificar a cuantos KOhmios funcionan....

JUAN LUIS dijo...

Mario estos sensores en ambiente natural miden 10K con el frio va gradualmente subiendo su valor, es decir 12K, 15K, 20K…. dependiendo del frio. En la tarjeta principal la que esta atrás del refrigerador cerca del motor compresor hay un relay que da energía a la resistencia de deshielo… verifica este relay si se está activando, de ser así, verifica si está bien el fusible térmico, el bimetal la resistencia.

Saludos.

Anónimo dijo...

Hola Juan, me soy Yan Centeno; tengo un refrigerador Lg de 3 puertas, 2 verticales arriba (refrigerador) y una horizontal abajo (Frezer) el modelo que indica la placa es LRFC22750ST. la falla q presenta es q la parte dl refrigerador deja de enfriar y marca un error b. Al desconectarla por unos y conectarla nuevamente borra el error y arranca pero al rato vuelve a suceder la falla y marca el error. Quisiera saber en primer lugar q significa el error y q puedo hacer para solventar el problema.
Agradeceria tu ayuda, Saludos

Anónimo dijo...

saludos necesito ayuda .tengo una refri no frost mabe rml09wpnb0 serial 0835556182.. la tube un tiempo sin usarla .y la trasnporte a varios lugares el dia q la fuia usar no me funciona ..entonces posiblemente es algo q golpeo quebre al transportarla .. por al conectarla hay un pekeño sonido asi como ship ship ship.como di desearia arrancar algo pero no puede .. entonces me gustaria una ayuda de q es lo q deberia empezar a revisar 1ero.les agradesco .yose de lectores dvd bluray ., televisores ., pero es la 1era vez q tengo una refri para reparar asi q tengo un poco de miedo en malograrla mas les agradesco envien informacion a mi correo ..muchas gracias ... wcrisbs@hotmail.com., wcris(arroba)hot mail punto com ...sin parentesis ni espacios

olvidaba soy de peru mi nombre es cristhian

JUAN LUIS dijo...

Amigo Yan, comenta si tu refrigerador es electrónico o tiene su timer? Dale descanso por dos días con las puertas abiertas, al cabo de ello, vuelve a conectar y verifica por cuánto tiempo trabaja…. Si persiste la falla revisa la eta del deshielo: bimetal, fusible térmico, resistencia, todo esto está ubicado en el freezer.

Saludos,



Cristhian, nunca tengas miedo de reparar algo, si tu profesión es la electrónica y también te gusta la refrigeración, aquí en internet hay mucha información, y muy buena información la cual te servirá para que puedas aprender… estoy dispuesto a apoyarte en lo que pueda.
En cuanto a tu falla te aconsejaría que empieces por conectar el motor directamente… es decir quita sus cables que están conectados al relay y con un cable de pruebas conéctalo directo a la pared. De seguir sin arrancar cambia el relay.

Saludos.

Anónimo dijo...

hola buenos dias mellamo eleazar de nog.sonora mirefrigerador no ela enlaparte de avajo enlaparte de arriva travaja correctamente que podra ser yatengo una semana simepueden alludar selos agradeseria saludos desde nogales

JUAN LUIS dijo...

Hola amigo Eleazar, será un gusto ayudarte, cuéntanos que marca es tu refrigerador? Es no frost?
Si es así, destapa el freezer la parte de arriba al fondo y verifica si hay acumulación de hielo. Si esta acumulado de hielo déjalo desconectado por 2 días con las puertas abiertas, al cabo de ello vuélvelo a conectar y verifica si trabaja adecuadamente tienes que controlar que apague y encienda automáticamente a tiempos iguales, es decir que si trabaja 15 minutos debe descansar 15 minutos.

Comenta para seguir.

Anónimo dijo...

Hola me llamo fabian tengo una nevera mabe que no enfria solo pita todo el dia. ya le cambie la maquina, y le probe el termostato
y esta bien ¿que daño tendra? estoy desesperado con ese ruido.

JUAN LUIS dijo...

Amigo Fabián hay cosas que no están claras, en primer lugar a que te refieres cuando dices que cambiaron la maquina… y el sonido de donde proviene es importante ubicarlo para saber qué hacer.

Saludos.

David dijo...

David,México.

Tengo un refrigerador samsumg,no funciona,y la tarjeta no esta quemada a simple vista se mira, es modelo RFG295AAR/XAA.

Si le falta gas se protege marca OFF,OFF.

¿Qué es lo que le sucede?

JUAN LUIS dijo...

David, cuando las refrigeradoras son electrónicas es mejor llamar a un técnico o al servicio técnico de la misma refrigeradora…. Porque puedes empeorar la situación de tu maquina queriendo hacerlo tú mismo.

Saludos.

Anónimo dijo...

querido juan luis, podrias regalarme la informacion de como cancelar la tarjeta electronica poniedole timer???????? y como hacer una buena instalacion......como dirias TU´( Es mas tonto el que no pregunta?) de antemano te agradesco la informacion ; atte rafa de morelos mex

JUAN LUIS dijo...

Rafa estoy alistando un material que explica cómo hacer este tipo de instalaciones…. paciencia amigo.

Saludos.

Anónimo dijo...

hola amigo juan luis gracias por tu ayuda en esta oportunidad necesito que me expliques como se hace una carga de gas r 134a utilizando la bomba de hacer bacio gracias por tu ayuda que te vaya muy bien
atte alcibiades de trujillo peru

Anónimo dijo...

buenas mi nombre es nilson guzman soy de venezuela y tengo una nevera lg modelo gm-398sc y el problema es q ella dejo de enfriar en la parte de abajo y en la parte de arriba comenzo aparecer una panela de hielo q nunk habia hecho y no se q puede ser si me podria ayudar a solucionar y gracias

JUAN LUIS dijo...

Amigo Alcibíades, pronto colocaremos en el blog como hacer la instalación con bomba de vacio estate atento.

Saludos.


Nilson, desconecta tu refri por dos días, deja la puerta abierta. Al cabo de ello coloca los controles a mínimo y enciéndelo, si persiste la falla puede que está mal la tarjeta electrónica, si es que fuese electrónica.

Saludos.

Anónimo dijo...

SOY VICRIM Y TENGO UN LG GM-322QC SOLO ENFRIA ARRIBA PERO NO CONGELA Y ABAJO ENFRIA POCO. ME DICEN QUE PUEDE SER LA RESISTENCIA O FALTA DE GAS. AUXILIO.

JUAN LUIS dijo...

Vicrim….
La falta de gas no creo, puede ser el sistema de deshielo… es importante saber si tu refri es electrónica o con timer y termostato.

Comenta para seguir.

Anónimo dijo...

hola de nuevo soy vicrim, de Tabasco, México. el refri es de timer uy termostato, me comentaron que le pueden cortar un pedazo a la tuberia y asi poner una valvula tuse y por ahi llenar de gas, o que tal vez es la resistencia y no esta funcionando adecuadamente porque al destapar el congelador no habia hielo en absoluto es decir no congela solo enfria. agradezco cualquier ayuda.

JUAN LUIS dijo...

Vicrim….
Hay una prueba muy sencilla de hacer para descartar fácilmente que es lo que le pasa a tú maquina:
Las conecciones del motor tiene una tapa, retira esa tapa y quita los dos cablecillos que viene de la parte eléctrica del refrigerador, conecta una cable con su enchufe directamente a donde está conectado esos cables originales, es decir conéctalo al relay del motor. El motor debe arrancar sin ninguna dificultad, espera unos 20 a 30 minutos y retira la tapa del fondo del freezer, todo esto sin desconectar el motor, es decir debe seguir funcionando…. Sí, no congelan los tubos y el motor está funcionando correctamente, es porque definitivamente no tiene gas. Si congela todo el serpentín, es porque tiene gas y la falla es otra cosa.
Cuando hagas esta prueba de conectar directamente el motor el resto de dispositivos no encenderán, tales como: el ventilador, luz interna, etc.

Comenta para seguir.

Anónimo dijo...

hola mi nombre es cintia y vivo en chile ... mi hijo le introdujo un cuchillo al refrigedor que es de marca sansung no me se el modelo . bueno la cosa es que le salio un gas y de ahi no congelo mas y la verdad pareciera que ni la parte de abajo que es la que mantiene heladas las cosas tampoco funcionara , hace ruido como que esta funcionando pero nada mas . se podra arreglar?

JUAN LUIS dijo...

Cintia….
Estaremos gustosos en ayudar, pero tienes que darnos más datos, por ejemplo: modelo, es no frost, en que parte le hiso hueco, cual fue el motivo, lo sigues usando, funciona el motor??? Etc.

Saludos, comenta y seguimos.

juan vera dijo...

hola, mi nombre es juan y toque la perilla del termostato quise ponerlo un poco menos frio y paro y no vuelve a arrancar que debe ser?? me pueden ayudar x favor

JUAN LUIS dijo...

Juancito….
Te pido por favor que solo comentes en un tema. No componentes en varios esperando respuesta bastará con uno.
En cuanto a tu falla déjame decirte que si con solo tocar el termostato este se altera, quiere decir que tu termostato está mal… lo tienes que sustituir debido a que estos dispositivos son descartables.

Saludos amigo.

Anónimo dijo...

ernesto de queretaro, mexico

buenas noches tengo un problema con mi refrigerador marca LG, ElectoCool lo quepasa es que no enfria posiblemente sea el ventilador que esta parado un tecnico lo checo pero le metio mano alguna por ello menciono que el ventilador estaba totalmente parado... me pueden ayudar

RAQUEL dijo...

BUENAS NOCHES. MI NOMBRE ES RAQUEL, SOY DE MEXICO. TENGO UN REFRIGERADOR LG DE DESHIELO AUTOMATICO, MODELO GM-351QC. AL CONECTARLO EL COMPRESOR TRABAJA, NO PARA Y NO ENFRIA NADA, EL SERPENTIN DEL EVAPORADOR NO ENFRIA NI HACE HIELO, SI PRENDE EL FOCO, LOS LEDS DEL TERMOSTATO Y EL MOTOR DEL EVAPORADOR,LO CONECTE DIRECTO PARA DESCARTAR FUGA, BAJA COMPRESIÓN , CAPILAR O FILTRO OBSTRUIDO Y ENFRIÓ PERFECTAMENTE. TIENE UNA TARJETA IGUAL QUE LA QUE ESTA EN ESTE TEMA, TAMBIÉN TIENE UN FUSIBLE DE 10A A 72°C Y LOS COMPONENTES IGUAL QUE LOS DE ESTE POST. MI PREGUNTA ES SI SE DAÑO LA TARJETA O UNO DE ESTOS COMPONENTES?; SI ES TODO ELECTRÓNICO PUEDO CHECAR CADA UNO QUITANDOLO POR SEPARADO; SOLO HE ARREGLADO DOS REFRIGERADORES DE LOS VIEJITOS Y CADA COMPONENTE SE PUEDE DESMONTAR ; EN ESTE LA RESISTENCIA ESTA EN LA PARTE DE ATRÁS DEL SERPENTÍN Y EL FUSIBLE ESTA PROTEGIDO DENTRO DE UN PLÁSTICO DURO. A VER SI ME PUEDE AYUDAR. GRACIAS.

JUAN LUIS dijo...

Raquel…
Justo los dos últimos temas hablan sobre este problema revísalo es posible que te de una idea que hacer. Pero si a pesar de eso no le das solución comenta para seguir.
http://fallaselectronicas.blogspot.com/2012/04/refrigerador-nevera-lg-no-frost-no.html
http://fallaselectronicas.blogspot.com/2012/04/refrigerador-frigorifico-lg-no-frost-no.html

Saludos.

JUAN LUIS dijo...

Ernesto….
Primero tienes que ver si hay acumulación y hielo en el freezer… si lo hay desconecta por dos días el refrigerador deja con las puertas abiertas.
Si no está lleno de hielo y no funciona el ventilador, retíralo y pruébalo directo a la energía de la pared, verificando previamente si es el mismo voltaje.
Comenta para seguir.

fernando dijo...

Saludos mi nombre es Fernando Ramirez de celaya gto y les pido su ayuda con un refrigerador marca GE Mod DSF25KGTA BG el cual en un principio le cambie el ventilador del condensador ya que estaba quemado ajuste la carga de refrigerante ahora enfria muy bien el problema es que no para probe los sensores de frio de ambos compartimentos y estan correctos pero aun asi el refrigerador no hace los paros correspondientes y no encuentro por ninguna parte un manual para este modelo les estare muy agradecido por su respuesta
mi correo es fra7405@gmail.com

JUAN LUIS dijo...

Fernando…
En la refrigeración no hay secretos solo hacerle un buen testeo a todos los dispositivos y si es posible cambiarlo y como no son muchos, descartar sustituyendo.
Cuál es el problema que te abruma y que pruebas hiciste?

Saludos.

Anónimo dijo...

RAQUEL DE MEXICO. buenas tardes juan luis. comente anteriormente que tengo un refrigerado igual que este, verifique resistencia y si se calienta, y todos los componentes como me indicas aqui en las paginas de enlace de respuesta anterior, todo funciona, entonces llegue a la conclusion que era la tarjeta, la compre; ya la instale; sigue el mismo fallo, no enfria el serpentin del evaporador, solo muestra hielo en la llegada del serpentin y no se forma nada de hielo en todo el evaporador y no esta frio, el compresor no para de trabajar. como comente al conectarlo directo solo con el protector termico y el relay el refrigerador enfrio todo el evaporador y si hizo hielo, trabajando directo sin conectar control de temperatura, termofusible y ventilador del evaporador. pensaba hacer lo que hiciste de cambiarlo a reloj de deshielo para eliminar fusible pero yo no tengo la falla de que haga hielo y no deshiele, porque no hace hielo el evaporador, solo en el tubo de inicio al evaporador, ayuda. gracias.

JUAN LUIS dijo...

Ok Raquel…
Puede identificar tu falla… mira, lo primer que debes hacer es quitar los tornillos al panel del fondo del freezer, desconectar resistencia, ventilador, solo dejar los sensores. A continuación conecta el refrigerador a la red eléctrica y espera hasta que lo tubos congelen, al cabo de ello conecta solo el ventilador y vuelve a tapar por 2 minutos, luego destapa y ve que sucedió, mientras esperabas comprueba si echaba aire frio. Si el hielo formado en el serpentín no se derrite con el ventilador conecta la resistencia. Pero si solo con el ventilador se descongela es porque le falta gas.

Comenta para seguir, tu falla esta interesante.
Saludos.

RAQUEL dijo...

RAQUEL DE MÉXICO. BUENAS TARDES JUAN LUIS, MUCHAS GRACIAS POR TU AYUDA, REALICE LO ULTIMO DE CONECTAR EL VENTILADOR Y SI EFECTIVAMENTE SE DESCONGELABA CON EL VENTILADOR. REALICE LO SIGUIENTE CONECTE UNA VÁLVULA PERFORADORA Y CONECTE EL MANÓMETRO DE BAJA, AL ESTAR APAGADO LA PRESIÓN FUE DE 20 PSI Y AL ENCENDERLO DESCENDIÓ A 0 PSI, LO DEJE POR UNA HORA Y BAJO COMO A 2 IN HG DEL VACIÓ, DESCONECTE Y CORTE TUBO DE SERVICIO Y SALIO GAS REFRIGERANTE, SOLDÉ UNA VÁLVULA DE ACCESO Y SOPLETE CON NITRÓGENO, CHEQUE CON 100 PSI DE NITRÓGENO POR 24 HORAS Y NO TUVE FUGA, NO ENCONTRÉ LA FUGA NI CON EL DETECTOR , INSTALE FILTRO DESHIDRATADOR, CHEQUE FUGA CON NITRÓGENO, HICE VACIÓ Y COLOQUE 134a . EL REFRIGERADOR YA ESTA ENFRIANDO PERFECTO Y CICLANDO, MUCHÍSIMAS GRACIAS POR TU AYUDA, TAL VEZ SE FUGO POR LA TUBERÍA DE SERVICIO Y ERA TAN PEQUEÑA LA FUGA QUE POR ESO AUN TENIA ALGO DE GAS, NUEVAMENTE TE AGRADEZCO INFINITAMENTE TU AYUDA Y QUE DIOS TE DE MAS SABIDURÍA PARA QUE NOS SIGAS APOYANDO.

JUAN LUIS dijo...

Gracias Raquel por tus palabras, lo bueno de esto es que a mucha gente le servirá la solución de la fallas.
Por lo general la fuga en los no frost se da por el serpentín y como en otras oportunidades les mencione esta se origina donde va anclado el bimetal.

Saludos.

Anónimo dijo...

Yo tengo un problema con una targeta, me dijo el electronico que esta dañada. Yo vivo en Nicaragua y no se donde conseguir una igual. Podriam orientarme donde puedo adquirirla?
lorenzoarauz@yahoo.es
Le agradesco su apoyo

JUAN LUIS dijo...

Lorenzo…
La verdad no se como se mueve el servicio técnico en tu país. Por lo general las tarjetas electrónicas tienen solución, a veces es complicado cuando es microprocesador.

Suerte, saludos.

Anónimo dijo...

hola soy ricardo de comodoro rivadavia chubut argentina tengo una heladera whirlpool modelo wrx51x1 no frost y de un dia para el otro dejo de funcionar solo prende la luz interior tampoco anda el panel digital la probamos directo y el motor si funciona correctamente queria sacarme la duda para cambiar la plaqueta el tema es si es otra cosa la misma no se ve dañada ni los capacitores hinchados lo que a pasado que hemos sufrido varios cortes de luz y baja tencion igual la teniamos conectada a un estabilizador de 1000w ¿puede ser al fin y al cabo la plaqueta?gracias

JUAN LUIS dijo...

Ricardo
Lo primero que debes revisar es, si le está llegando energía a la tarjeta, pero si no tienes el conocimiento necesario de electrónica será poco lo que podemos hacer. Será mejor que busque un especialista y asi no comprar la tarjeta, que posiblemente sea innecesaria.

Saludos.

Anónimo dijo...

Antonio de San Luis Potosí, México, tengo un refrigerador GE Modelo TBX77, No Frost, 2 puertas, el cual no enfriaba correctamente, le cambie la tarjeta y la pastilla de deshielo, asi como tambien se reviso la resistencia, la cual esta en buen estado, solo que al probar su funcionamiento, trabajo por un espacio de 1 hora y despues paro, y el compartimiento del congelador subio la temperatura rapidamente, y empezo a sudar las paredes del mismo, no se cual pueda ser la falla, ya que carga de gas no lo creo, pues el serpentin del congelador se congela muy bien durante el tiempo que esta funcionando, no se si la causa pueda ser algun relay y algun fusible, gracias por la atencion que me puedan dar

JUAN LUIS dijo...

Antonio…
No explicas bien la situación de tu refrigerador… ya no funciona? O es que trabaja una hora, y descansa cuanto? O simplemente se paró? Tiene tarjeta electrónica o timer?

Comenta para seguir.

Anónimo dijo...

ke tal juan luis el refrigarador es el mismo ke tienes en la parte superior el problema ke tengo ke me estan prendiendo 4 led y no puedo cambiar el nivel de temperatura. ya cheque el bimetal los sensores la resistencia y todo esta bien ¿cual sera el problema ? agradesco tu informacion gracias

Anónimo dijo...

tengo una nevera lg tipo europeo modelo gml 239 stxl.que se le cambio el fabricador de hielo el cual quedo haciendo todas las funciones.la falla que presenta es que no le llega agua a el fabricador.es decir el simula voltear la charola.pero se queda esperando llegue agua.rogamos nos colaboren indicando como se controla la llegada de agua a el fabricador.

Anónimo dijo...

tenemos una nevera wirlpool.que no hace la descongelacion automatica y se llena de hielo cada 3 dias.se le cambio el bimetalico y el taimer,pero se le instalo un taimer que aparente mente es igual,pero no es el original.el problema persiste,la resistencia esta bien.agradecemos la colaboracion.

ANTONIO dijo...

HOLA SOY ANTONIO
SI ALGUIEM ME PUDIERA AYUADAR
TENGO UNA REFRIGERADORA LG QUE NO ENFRIA Y BINO UN TECNICO AREVISARLA Y MEDIJO QUE ERA EL TAIMER SE LO CAMBIO SIGIO CON EL PROBLEMA LUEGO DIJA QUE NO TENIA REFRIGERANTE Y LE INSTALO UNA BALVULA Y LE CARGO REFRIGERANTE Y RESULTA QUE TAMPOCO ENFRIO Y EL COMPRESOR CALIENTA DEMASIADO AL IGUAL QUE EL CONDENSADOR Y LA PRECION DE SUCCION EN BER DE BAJAR SUBE Y LA DEJO EN 12PSI LES AGRADESCO SI ME PUEDEN AYUDAR

Anónimo dijo...

mi refrigeradora no frost l, g, no enfria en la parte de abajo, revise el ventilador si funciona no se siente el aire, en la parte de arriba si cungela, no se escarcha el serpentin si alquien me puede ayudar le estare muy agredecido.

JD dijo...

Amigo como esta, quisiera hacerte una pregunta. Tengo una nevera lg la cual no enciende debido a problemas con la tarjeta. Es muy parecida si no igual a la q muestras, la mia no esta quemada de esa forma esta enterita pero no se que pudo quemarsele y quisiera repararla, Que falla mas comun presentan esas tarjetas.

el modelo es GR T302

Unknown dijo...

Hola primeramente gracias por tomarte el tiempo de dar respuesta a muchas inquietudes, mi nombre es alberto villarraga de bogota, Colombia, tengo una nevera lg modelo gr30w62cpc un año largo de comprada y en el sector donde resido ocurrio una falla electrica grande lo cual daño el tv la lavadora,y la nevera, mande a revisar la nevera y me dijeron que se habia quemado pregunta que puedo hacer sustituyo la tarjeta electronica o que pruebas puedo realizar, te agradezco cualquier ayuda Dios Te Bendiga y de nuevo gracias
15:39

kristy saldivar dijo...

hola tengo un problema con un refrigerador es un samsung modelo SR-37NMA COOLTECH BIO, el refrigerador se bloquea de arriba no pasa el frio para abajo, que se tiene que hacer, se reviso todo y todo esta bien gracias... atte desarmador

fallaselectronicas- juan luis dijo...

Kristy... tenemos mucha información sobre este tipo de falla, no estaría mal que leas los temas de menú en refrigeradores.
saludos.

ruben torres dijo...

hola soy ruben torres de puebla mexico,me llego un refrigerador lg ,el control de temperatura tiene 5 foquitos,lo puse en el primer foquito y despues de 5 horas ya estaba prendido hasta el 5to foquito,por ende esto hace que se bloque el conducto de aire que va hacia la parte de abajo,la pregunta,es la tarjeta electronica? me urje respuesta porfabor, grasias.

misa dijo...

hola mi nombre es ana te escribo de California tengo un refrigeradoLSC27950SW r LG modelo el refrigerador dejó de descogelar el técnico me dijo q era el taimer por q no tuvo continuidad cuando lo probó cual es tú opinión puede ser la tarjeta también o ólo el timer

fallaselectronicas- juan luis dijo...

Ana, si tiene tarjeta electronica ya no tiene timer. es posible que sea el fusible termico que va pegado al tubo.
no entendí bien, no descongela, o no congela?
saludos

Abraham Lopez dijo...

Un aire pared techo de 36000 btu, marca Primium Dispara el breke a los pocos segundos- y enciende en el split tres luces rojas: Timer, Fan y otra

fallaselectronicas- juan luis dijo...

Abraham... haz dos pruebas:
1.- retira las conexiones del motor compresor y vuelve a encender el aire.
2.- haz funcionar el motor director con un cable de prueba, solo el motor si los ventiladores, ni nada. esta prueba solo lo puedes hacer por 10 minutos.
saludos, suerte.

Abraham Lopez dijo...

HOLA HERMANO, ASÍ LO HICE, RESULTA QUE EL CAPACITOR ESTABA MALO. YA PRENDE Y ENFRÍA, PERO OPRIMIENDO EL CONTACTOR YA QUE NO ESTA RECIBIENDO LOS 24 VOLTIOS QUE DEBE MANDAR LA TARJETA PARA ACTIVAR EL CONTACTOR QUE ARRANCA AL MOTOR. ES UN TRANSFORMADOR DE 240 A 24 VOLTIOS QUE ESTA EN LA TARJETA EL QUE ESTÁ DAÑADO, PRESUMO YO, YA QUE DE AHÍ ES QUE SALEN LOS 24 VOLTIOS AL RELE QUE ACTIVA LA BOBINA DEL CONTACTOR DE ARRANQUE.

SI ME PUEDES DECIR COMO ESTAR SEGURO DE QUE ES ESE TRANSFORMADOR TE AGRADEZCO, NO SE COMO COMPROBARLO.

GRACIAS HERMANO!!!

fallaselectronicas- juan luis dijo...

Abraham, consigue dos focos de auto y colocalos en serie y así tendrás un piloto de 24 voltios.
saludos

Abraham Lopez dijo...

GRAAAAAACIASSSS HERMANO, YA PROBE Y ESTA BIEN EL TRANSFORMADOR, PERO PARECE QUE NO LE ESTÁN LLEGANDO LOS 240 ME TOCA HACER SEGUIMIENTO A LA LINEA DE SUMINISTRO PARA VER QUE PASA.
GRACIAS!!! MUCHAS GRACIAS..

Abraham Lopez dijo...

Amigo, por casualidad podrías conseguir el diagrama eléctrico de ese aire, son dos, el de la consola (split) y el del compresor, es un Pared-Techo de 36000 B.T.U. Marca Primium. Si puedes, te lo agradezco, si no el aprecio es el mismo.
Gracias

fallaselectronicas- juan luis dijo...

la verdad no Abraham, no cuento con este material, sino encantado te lo paso.
más bien si lo llegas a conseguir me lo pasas.
saludos

Anónimo dijo...

Antonio, de San Luis Potosi, Mexico, mi refrigerador GE Modelo TBX77, al conectarlo trabaja por un espacio aproximado de 1 hora, despues descansa 20 minutos y vuelve a trabajar, el problema es que no enfria lo suficiente como para enfriar la parte de abajo, ya se le cambio la tarjeta, la pastilla de deshielo, la resistencia para ir descartando falla en los componentes, ojala pudieran orientarme sobre lo que pudiera hacer al respecto, y si me pueden orientar tambien en donde puedo conseguir el manual de uso del mencionado refrigerador.

fallaselectronicas- juan luis dijo...

antonio, aumenta el enfriamiento para que pueda bajar más la temperatura... revisa si tiene jumper, es el que cierra el paso de aire hacia abajo.
saludos

bir sevilla dijo...

AYUDAA! MI REFRIGERADOR ES DE LA MARCA IEM ME DIJO EL TECNICO QUE ERA TARJETA LA CUAL SE LA CAMBIARON Y SALIO EN 900 PESOS, PERO SIGUE IGUAL NO CONGELA (ES REFRIGERADOR QUE NO HACE ESCARCHA) PERO ENFRIA EN LA PARTE DE ARRIBA Y ABAJO NO ENFRIA, QUE ES LO QUE TIENE EL TECNICO ME DICE QUE CHEQUE LAS VECES EN QUE PARA Y ENCIENDE EL REFRIGERADOR

Eduardo Gonzalez dijo...

Hola soy eduardo de mexico se que escribiste que no coentarios es que no me deja escribirte por medio de la pagina tengo un refrigerador LG GR 392GVH-S Me enfria bien arriba pero no abajo, ya cheke el ducto y nada estabien, la compuerta esta nrmal, el motor funciona bien y el flujo de aire es bueno , en un principìp pense que era la tarjeta que no le daba paso ala resistncia, cambie la tarjeta y me funciono bien unas semana y me volvio a hacer lo mismo, cheke la resistencia y me calienta, sincramente ya no s que mas pueda ser! y seria mucha d tu ayuda porfa me urge mucho ese refrigerador.

fallaselectronicas- juan luis dijo...

bir, el problema de algunos técnicos de refrigeración es que, no están preparados para reparar refrigeradores electrónicos porque no tienen el conocimiento en electrónica. entonces se dedican a divinar cual podría ser la falla. lo primero que se debe hacer es, mediciones y comprobaciones de los componentes paralelos a la tarjeta electrónica.
la falla puede venir del sistemas de descongelamiento, sensores de frío, resistencia, fusible térmico.
saludos

fallaselectronicas- juan luis dijo...

Eduardo, cuando el refrigerador es electrónico, ya no lleva timer, el encargado de esa función lo hace la tarjeta electrónica. lo primero que debes verficar es:
1.- no debe haber hielo en el freezer, por lo tanto debemos retirarlo... nuca metas algo que tenga punta y perfore el serpentín. utiliza mucha agua fría de caño para que te ayude a quitar el hielo.
2.- cuando hayas conectado la maquina debe apagarse la primera vez entre las 2 a 4 horas... al cabo de ello debe funcionar de 15 a 30 minutos... el trabajo debe ser igual descanso, es decir si trabaja 20 minutos debe descansar 20 minutos. el descanso es muy importante.
3.- si hasta aquí todo ok, continua con la prueba... después de 8 a 10 horas de trabajo el refrigerador debe descongelar automaticamente, te darás cuenta al ver agua en el deposito de atrás.
después de hacer todo estas pruebas espera y verifica... si no se cumple con estos pasos vuelve a comentar para ver hasta donde llega.
saludos.
PD: cuando enciendas el refrigerador coloca los controles en mínimo.

Eduardo Gonzalez dijo...

Okay, gracias...

Daniel Ramirez Garcia dijo...

SOY DE NEZA MÉXICO TENGO UN REFRIGERADOR LG MODELO MB482ULS-G DEJO DE FUNCIONAR SE APAGO DE UN DÍA A OTRO Y YA NO JALO, QUE PUDO HABER FALLADO, SALUDOS.

Unknown dijo...

Hola, soy Antonio de Argentina y tengo la heladera modelo WRX51X1, la cual funciona bien, salvo que hace unos dias empezo a hacer un pitito intermintente, pero el compresor funciona normalente. que puede ser?
Gracias de antemano.

fallaselectronicas- juan luis dijo...

neza, es importante saber si tiene tarjeta electrónica o es con timer.
tienes que hacer pruebas básicas de medición y averiguar donde se traba.
saludos

fallaselectronicas- juan luis dijo...

Antonio, los pititos son sintomas de que algo no va bien, puede ser por que el frio no es adecuado, por la acumulación de frio, por que la puerta no cierra, por que el motor no descansa, etc.
primero revisa todo esto luego comenta.
saludos

luis romero dijo...

buenas amigo juan luis, mi nombre es luis romero de venezuela caracas, tengo una nevera LG modelo GS93W64CEF, DEL AÑO 2000 de 2 compuertas verticales con dispensadores y una compuerta para bar, ella tiene un pequeño panel ppal el la parte del frente que se dispara y no descongela, haciendoce un bloque de hielo, meses ateriores se quemo el ventilador del compresor y asi duro varios meses, lo cambie y continua disparandoce el pequeño panel ppal { el panel no es numerico ni de letras solo tiene bombillos led}, revice las resistencias y estan bien, no e revisado el fusible termico ni el sensor, la targeta electronica esta en buen estado.¿ por estar tanto tiempo recalentado el compresor, se pudo haber dañado el fusible termico, o el sensor o que otra cosa? gracias espero respuesta, mi correo es luisromero6051@homail.com

fallaselectronicas- juan luis dijo...

Luis, es posible que este mal: el fusible térmico, la resistencia, sensores, tienes que hacer descartes de todos los componente.
saludos

luis romero dijo...

buenas amigo juan, ok boy a empesar a descartar los componentes a ver si doy con la falla, cualquier cosa te lo informare ,gracias amigo, tardare un poco en darte la informacion ya que viajo mucho y estoy muy poco por aqui, saludos,

SANDRA MILENA ZUBIETA RODRIGUEZ dijo...

hola
tengo un nevecon marca lg el cual no enfria GM-L273UQRM
me podrían colaborar.que puedo hacer para saber que pasa.

sandra.

fallaselectronicas- juan luis dijo...

Sandra, es necesario que des más información para poderte ayudar. es decir, es no frost? no congela arriba? no congela abajo? funciona el ventilador? que pruebas le hicieron? todo lo que sea necesario... tiene tarjeta? tiene timer?
saludos

Santos Lastra dijo...

hola soy santos de Venezuela, tengo una nevera daewoo fr-440p fresh-multi flow no frost. el problema comenzó porque no enfriaba abajo y arriba solo mantenía, el técnico vino y cuando destapo el freezer estaba completamente congelado y me dijo q era uno de los sensores y se lo cambio. al día siguiente de haberlo cambiado amaneció descongelado totalmente y no encendía el compresor, lo desconecte y luego conecte y comenzó el compresor a funcionar pero al cabo de unas horas se apago y no encendió mas. el problema es que al conectarlo enciende el compresor pero cuando para a descansar no enciende mas

Santos Lastra dijo...

ya revise la tarjeta y no se le ve nada anormal, el fusible también se ve bueno, otra cosa que note es que cuando se apaga el compresor,el ventilador del freezer también deja de funcionar no se si eso es normal porque cuando el compresor se detiene abro la puerta y pulso el botón para que siga funcionando y se no se mueve

fallaselectronicas- juan luis dijo...

tu refrigerador es electrónico? tiene termostato? haz buscado nuevamente al técnico?
saludos

Santos Lastra dijo...

el técnico no vino mas, me parece que no sabe mucho de estas neveras electrónicas y de tarjetas. esta nevera tiene 2 sensores en el en freezer uno esta conectado a las tuberías haciendo el trabajo del bimetálico y el otro sensor va dentro del anime que taba el sistema de tuberías. en la parte de abajo también lleva un sensor en el controlador de temperatura pero para que veas mejor de lo que te estoy hablando te voy a enviar fotos a través del correo q se ve abajo (sediart@hotmail.com)

Jonathan Moreno dijo...

Hola quetal soy antuan y tengo una falla con un refrigerador de puertas verticales marca samsum lo que tiene es que por unperiodo de tiempo como aprox 3 semanas funciona bien y des pues deja de enfiar

Francisco Trejo Vega dijo...

Hola amigos necesito de su valiosa ayuda tengo un problema con mi refrigerador marca lg modelo gm351qc empezó enfriando bien abajo pero no congelaba en la parte superior el técnico le adiciono refrigerante 134a dejándolo con 15 lb de presión trabajo mas o menos por algunos 6 días pero ahora se esta protegiendo el motor.
De antemano agradezco su valiosa ayuda

fallaselectronicas- juan luis dijo...

antuan, es posible que se este bloqueando de hielo, eso sucede cuando no funciona el sistema de descongelamiento.
saludos

fallaselectronicas- juan luis dijo...

Francisco, no creo que haya sido falta de gas... lo que si pudo ser es obstrucción. 15 libras para un sistema con R134 es demaciado... por lo general trabajan con 2 libras.
hay una contra fuerza por el exceso de gas, por tal motivo se esta protegiendo.
saludos

Francisco Trejo Vega dijo...

Ok muchas gracias entonces le voy a liberar presión para que quede en la presión recomendada muchas gracias por su ayuda.
Saludos desde Veracruz, México

Eleuterio dijo...

Hola mi Nombre es Tello, soy de Guadalajara, Jalisco en Mexico, tengo un refrigerador LG modelo GM-323QC el cual tiene una falla en el regulador de temperatura de la parte de abajo, solo se queda encendido el cuarto led de los 5, y no hace nincun cambio, le cambie ese control pero sigue igual, el refrigerador funciona bien solo que al paso de los dias, parece ser que la resistencia de desconjelamiento no calienta lo suficiente para desconjelar conjelador y al acumularse exeso de hielo, deja de enfriar la parte de abajo, ya conecte la resistencia direstamente a la corriente y solo se pone tibia, eso es normal? es una resistencia de 115w, espero me ayuden con mi problema, gracias de antemano.

fallaselectronicas- juan luis dijo...

Tello, descongela tu refrigerador por dos dias deja las puertas abiertas, al cabo de ello verifica si tiene hielo en el freezer, si no tiene conecta nuevamente el refrigerador dejando los controles en minimo. controla el funcionamiento por el lapso de 2 a 6 horas, es cuando se apaga la primera vez. despues del apagado de la primera vez, comprueba si apaga y enciende cada 20 a 40 minutos, el apagado y el encendido debe ser igual de tiempo.
si todo lo mencionado no se cumple, comenta para seguir.
saludos

martin vazquez dijo...

Hola me llamo martin, soy de mexico, tengo un refrigerador exactamente igual al de esta foto, lo que le pasa es que nose si sea el abanico o nose, pero sale muy poco aire por los ductos y casi no enfria, cual sera el problema?

Gracias de antemano, un saludo.

fallaselectronicas- juan luis dijo...

Martin, lo primero es ver si el serpentin del frezer se lleno de hielo de acuerdo a ello se procede.
saludos

Julio Rafael Gamboa dijo...

Saludos amigo Juan. Me llamo Julio Gamboa desde Venezuela. Tengo una nevera marca
LG modelo GM-T474QVC no frost. Despues de un apagon de mas o menos 18 horas el congelador no funciona de forma correcta. Explico: antes congelaba en poco mas de unas horas y ahora pasan horas y horas para congelar. En la parte del refrigerador tampoco enfria como antes. Quisiera que me orientara en la posible falla de acuerdo a sus conocimientos ya que debo llevarla a servicio autorizado y solo quiero estar mas o menos preparado para el diagnostico que me daran. Yo no soy tecnico en refrigeracion pero si lo soy en electronica (Tecnico medio). Le dejo un link video para que vea lo unico extraño que ha notado mi esposa despues del apagon. http://www.youtube.com/watch?v=QWVKWt_UkUQ

Ella dice que esa parte sonaba cuando lo movia y ahora esta tal como lo muestran en ese video Gracias y felicitaciones por compartir conocimientos.

Soger Velasquez dijo...

HOLA BUENAS NOCHES JUAN LUIS ME LLAMO SOGER SOY DE VENEZUELA ESTA MUY BUENO TU BLOG DE VERAS ESTUVE LEYENDO TODOS LOS COMENTARIOS PARA VER SI ME PODIAN AYUDAR CON LA NEVERA QUE TENGO Y NADA LA FALLA QUE PRESENTA ES LA SIGUIENTE:
TENGO UN REFRIGERADOR LG FAST FRESH DOOR COOLING CAPACIDAD 428 LTRS MODELO GM-T569QVC; EL REFRIGERADOR ESTUVO TODO UNA NOCHE CON LA PUERTA DEL FREZER ABIERTA Y APARTIR DE ALLI COMENZO CON LA SIGUIENTE FALLA ARRANCABA EL COMPRESOR Y LUEGO QUE HACE EL DESCANSO POR TEMPERATURA SE PARA Y NO DURA NI UN MINUTO Y TRATA DE VOLVER A ARRANCAR Y DE ALLI ENTRA EN CONFLICTO EL COMPRESOR PORQ ARRANCA DURA COMO 10 SEGUNDOS Y SE PARA POR TERMICO Y EMPIEZA CON ESA FALLA YO LA DESENCHUFO Y LA DEJO DESCANSAR COMO 3 HORAS Y CUANDO LA VUELVO A ENCHUFAR ENFRIA EN UN RANGO DE TIEMPO DE 2-3 HORAS HASTA QUE PRESENTA LA FALLA NUEVAMENTE SE LE CAMBIO EL TERMICO Y EL RELEX DEL COMPRESOR SE LE COLOCO UN CAPACITADOR DE ARRANQUE, SE LE QUITO EL FILTRO SECADOR Y SE SOPLO TODO EL SISTEMA SE LE COLOCO SU NUEVO FILTRO SECADOR SE LE HIZO VACIO Y SE CARGO NUEVAMENTE IGUAL PRESENTO LA FALLA SE LE REVISO LOS 2 SENSORES DE TEMPERATURA QUE TIENE LA NEVERA (EL DE LA PARTE DE ABAJO Y EL DE ARRIBA ) Y SI NOTE QUE LOS SENSORES NO MIDEN IGUAL (EL DE LA PARTE DE ARRIBA MIDE 12 kΩ Y EL DE LA PARTE DE ABAJO 6 kΩ) EL VOLTAJE ESTA BIEN TRABAJA CON 115 VOL Y ESTA EN 112 VOL. SE RETIRO LA TARJETA Y SE RESOLDARON UNOS PUNTOS QUE SE LE VEIAN LAS SOLDADURAS UN POCO DEFICIENTES SE COLOCO Y NADA; LO ULTIMO QUE LE HICE FUE PONER EL COMPRESOR DIRECTO PARA VER SI ERA EL MISMO QUE ESTABA DAÑADO Y TRABAJA BIEN PERO TENGO QUE DESENCHUFARLO POR LO DEL DESHIELO DE VERAS QUE ME TIENE LOCO YA NO SE QUE HACER YO PRESUMO QUE SEA UNO DE LOS SENSORES QUE SE HALLA DESCALIBRADO POR EL TIEMPO QUE ESTUVO ABIERTA Y POR LA DIFERENCIA DE VALOR QUE PRESENTA ENTRE AMBOS SENSORES. E TRATADO DE CONSEGUIR LOS SENSORES PERO AQUI EN VENEZUELA SE ME A ECHO DIFICIL NO SE CONSIGUEN MIS PREGUNTAS SON: ES NORMAL QUE EXISTA ESA DIFERENCIA ENTRE SENSORES? DE NO SER ASI HABRA ALGUNA MANERA DE SUSTITUIRLOS O REMPLAZARLO POR ALGUN DIODO? O SE LE PODRA COLOCAR ALGUN SENSOR DE AIRE ACONDICIONADO QUE MIDA LO MISMO? YA E PENSADO EN ELIMINAR LA TARJETA Y COLOCARLA CON UN RELOJ PERO DE VERAS QUE NO SE COMO HACERLO SERA QUE ME PUEDES AYUDAR CON ESTO? DE ANTE MANOS TE DOY LAS GRACIAS HERMANO Y ESPERO TU RESPUESTA SALUDOS DESDE VENEZUELA

fallaselectronicas- juan luis dijo...

Julio, lo importante y lo primero que se debe hacer es funcionar el refrigerador por el lapso de 1 hora. verifica si el motor arranca, para ello debes tocar si esta funcionando, y si calienta.
al cabo de 1 hora quita la tapa del fondo del freezer...a veces suelen traer tornillos y a veces suelen estar a presión, revisa bien eso.
al fondo encontrarás un serpentin, al cabo de una hora debe estar con hielo completamente, con capa delgada pero en su totalidad.
comenta para seguir.
saludos.

Soger, respondí una de tus consultas anteriores.
te siente muy abrumado por este problema... dejame decirte que en algun mometo también me sentí así, es por ello que hago este espacio, porque tampoco encontré respuestas.
Bueno, en cuanto a tu falla tienes que hacer las siguientes pruebas:
1.- enciende el refrigerador por el lapso de 3 horas más o menos el tiempo que demora en hacer el primer apagado.
2.- el motor lo tienes que encender directo, sin la tarjeta.
3.- toma mediciones a los dos sensores (el de abajo y arriba), apunta en un cuaderno.
4.-al cabo de las 3 horas, desconecta el motor por 5 minutos y vuelve a conectar... verifica que arranque sin problemas, dejalo por 30 minutos y vuelve a desconectar.
5.- despues de los 5 minutos de apagado toma mediciones a los sensores.
6.- después de los 30 minutos toma mediciones a los sensores.
7.-si el motor no arranca despues de las tres horas y los 5 minutos de descanzo... comenta para seguir.
estero respuestas.
saludos

Julio Rafael Gamboa dijo...

Saludos Juan, Nuevamente Julio Gamboa. Primero para agradecerte por la orientacion que me distes y si al quitar la tapa del fondo del freezer vi que si tenia una capa de hielo en el serpentin, pero note que el ventilador no giraba bien y con apenas tocarlo aumento las revoluciones de giro. Pequeño mantenimiento al ventilador y esta funcionando bien. Gracias
por tu ayuda y evitarme llevarla al taller. Pero debido a la solucion lograda con tu ayuda un amigo que tengo haciendo reparaciones en la casa me pide te consulte lo siguiente:
Ellos tienen una nevera GR-312SF sin escarcha. El caso es que hace bloques de hielo en el freezer. La llevaron al servicio autorizado LG a donde yo pensaba llevar la mia y no lograron repararla, la han chequeado varios tecnicos y cambiado reloj y no se que cosa mas. El dice que la resistencia calienta un poquito, puesto que el trabaja tambien electricidad y con el tester la midio y segun marca algo pero no me supo decir cuantos ohms. Esperare que el me aporte mas datos para que tengas una mejor idea del problema.
Y abusando de tu generosidad y desprendimiento para ayudar a los demas seria mucho pedirte que si tienes algun diagrama de una tarjeta electronica cualquier marca pudieras facilitarmelo ya que como di a entender en la pregunta anterior me dedico a reparar equipos electronicos pero casi siempre apoyado por manuales de servicio y quisiera analizar algun esquema de estos para entender su principio de funcionamiento. Gracias y disculpa lo extenso.

fallaselectronicas- juan luis dijo...

julio, el mejor consejo que te puedo dar para que puedas aprender sobre estos sistemas, es que te consigas tarjetas y le hagas pruebas directas, hagas tu propio diagrama, así podrás saber más directamente sobre estos temas.
hay muy poca información sobre diagramas de estos sistemas y, la verdad no son tan complicados.
saludos

Luis López dijo...

Ola amigo Luis soy de Venezuela y tengo un refrigerador marca LG fastfresh y no me esta funcionando únicamente enciende la luz del refrigerador tiene una tarjeta parecida ala que esta al comienzo de esta pagina aparentemente sebe muy bien todo soy electricista y le pregunto sera posible medirle la salida de voltaje y en que punto para verificar si esta buena o dañada agradeciendole de ante mano su respuesta.

fallaselectronicas- juan luis dijo...

Luis, es necesario que proporciones más datos, como por ejemplo: tiene tarjeta electronica? tiene timer? giraste el timer? que pruebas haz echo?
saludos

Julio Rafael Gamboa dijo...

Saludos Juan Luis. Soy Julio Gamboa de Venezuela, hace unos meses atras me ayudastes con tu orientacion a solucionar el problema que tenia para ese entonces con mi nevera LG modelo GM-T474QVC. Ahora ocurrio un bajon repentino y rapido segun cuentan los vecino ya que yo no lo senti porque fue a media noche. El caso es que la nevera amanecio descongelada y de alli en adelante ni siquiera hecha aire frio. Temo que ahora si se daño el compresor aunque este enciende(vibra y calienta un poco) pero al parecer no comprime el refrigerante.
Paso a explicar los chequeos realizados. Movi la nevera de su sitio para facilitar el chequeo
y me di cuenta que en la parte posterior tiene el diagrama publicado aqui y la tarjeta electronica tambien es igual a la que muestras. Guiandome por el diagrama he identificado y testeado el sensor el cual aumenta su resistencia si lo sumergo en agua fria y vuelve a su medida de reposo cuando lo llevo a temperatura ambiente. El fusible termico mide continuidad, la resistencia la verdad no la medi porque supongo que es solo para el deshielo. La tarjeta fisicamente esta intacta y se activa el rele que energiza el compresor, el otro rele pequeño no se activa pero supongo que asi debe ser porque la tarjeta no recibe señal del sensor.
Tambien arranque el compresor directo sin la tarjeta y lo deje asi por unos minutos y tocaba el serpentin de vez en cuando y este siempre permanecio a temperatura ambiente
y el consumo del compresor una vez arranca se mantiene en 1.8 amp. Deme su opinion si lo que temo del motor es asi. Gracias

Margis Valera dijo...

Buenas noches tengo una nevera dos puertas verticales GE y cada vez que se va la luz y regresa la nevera no prende por 12 horas mas o menos y cuando prende lo hace normal

fallaselectronicas- juan luis dijo...

Julio, en ninguna parte del serpentín congela? ni siquiera en la entrada, después del tubo capilar? si el motor arranca y se mantiene con ese amperaje, dependerá del tamaño del refrigerador.
puede suceder 3 cosas:
1.- esta obstruido el capilar.
2.- tiene fuga de gas.
3.- esta roto la válvula o el pistón.
saludos

Julio Rafael Gamboa dijo...

Gracias por tu ayuda Juan, en efecto en ninguna parte el serpentin congela y termine llevandola al servicio tecnico LG. Ya me llamaron y dijeron que esta obstruido el capilar. Segun tienen que conectarlo por fuera y me advirtieron que se corre el riesgo de que se dañe el compresor, pero no tengo mas opcion asi espero correr con suerte. Reitero las gracias por tu ayuda. Saludos

Margis Valera dijo...

Buenos tardes juan tengo una nevera ge modelo glm23qssxs cleam steel q tiene una falla cuando la luz se va y al llegar dura mas de 12 horas para prender y luego funciona bien hasta que la luz se va otra vez.Saludos

fallaselectronicas- juan luis dijo...

puede tratarse de dos cosas:
1.- el refrigerador entra en un proceso de testeo para poder comprobar en las condiciones estan los dispositivos... hay refris que duran 5 minutos.
2.- la tarjeta esta alterada, pero si funciona adecuadamente no creo que haya problemas.
saludos

Esteban Farias dijo...

Hola tengo una heladera General Electric modelo REGE410NM34 es de frio seco con freezer. Dejo de funcionar, de un dia para el otro.
Realice algunas pruebas
1) Probe arrancar el motor directamente a 220, haciendo el arranque manual, funciono correctamente.
2) Despues probe el termico directamente con a 220 y tambien arranco (por lo q el termico funciono bien) tambien probe su continuidad con el multimetro.
3) Despues probe el rele tambien solo sin el termico, logrando arrancar el motor directamente a 220.
4) Creo que hasta ahi logre comprobar que el motor y el termico, y el rele estan funcionando bien (por favor si realice alguna prueba mal avicen.
5) Despues que paso? Al conectar el termico y rele al motor con los cables que provienen de la heladera o sea uno negro que sube a la heladera y baja directamente al motor pasando por el termico y otro naranja que va directamente al rele,
6) Por lo que sospecho que el problema viene de la plaqueta electronica de la heladera.
Tambien lo que recuerdo yo habia puesto al maximo la perilla, no se si eso influyo en algo para quemarse algo?
Mi problema continua sin tener una solucion llame al service y me dijieron que en caso que sea la plaqueta, ella sale muy cara por lo que no se si yo mismo la puedo reparar, capaza que sea una recistencia. Ha hice la medicion de continuidad de las resistencias de la plaqueta dos de ellas me da continuidad y una de ellas no me da continuidad SERA ESO?no se ?por lo que les pido ayuda. Capaz que voy por el camino correcto o directamente me saltie algunos pasos y la falla no es la plaqueta sino en otro lado. les agrego algunas fotos para ser mas claro . Esa foto es del motor cuando medi la cajita donde estan el rele y el termico ahi se puede ver tambien los cables que uno proviene del interior de la heladera que va al termico y el otro color naranja que va al rele.
No se si el problema es en la resistencia, o e algun otro integrado, quisiera tener ayuda para saber como realizar las mediciones y saber si esta plaqueta esta bien.
Lo que no se tambien si en el a perilla de control de temperatura? si eso es el termostato? y si debe haber continuidad en los polos del circulito que se ve en la foto donde se gira desde el otro lado. Me refiero interruptor en forma de circulo que esta en la foto de la placa donde del otro lado de la misma se regula los niveles de temperatura. como se puede hacer el test de eso si funciona bien o no? Tambien el cable blanco ese que va conectado en la placa si es algun tipo de sensor? y como se si esta funcionando bien?
Lo que hice fue probar si habia continuidad en las recistencias en las dos grandes que se ven si habia y me dio una lectura en homnios tb en la parte de continuidad del multimetro, pero en la tercera recistencia q es mas chica no me dio lectura marco 1 en el multimertro? Sera eso una falla o no tiene nada q ver?? Donde Va conectado el clip lo medi con el multimetro y me dio 130 voltios haciendo tierra con una de las puntas, x lo que va corriente a la plaqueta. La prueba la hice en la ficha antes de conectar a la plaqueta, con la heladera encendida y cabe aclarar que lo hice con el rele y el termico conectado.

Electrónica 12 made by LNM dijo...

Hola buenas tardes... pues fijate que yo tengo un refrigerador de este modelo que mencionas en tu blog. Mi problema es el siguiente que hubo un corto circuito en red electrica de mi casa y estaba conectada.... y ya funciona..ya no arranca el comprensor ni hela.ya revise la tarjeta pero no encuentro fallos, no se estare oviando otors componentes a probar.

fallaselectronicas- juan luis dijo...

lo importante es descartar si le esta llegando energía al motor, para ello, coloca un bombillo del mismo voltaje que el motor y prueba.
puede ser que la tarjeta electrónica esta alterada.
saludos

Ernesto Lau dijo...

Hola Juan, soy Ernesto Lau de Venezuela, tengo un refrigerador LG GM - F228JTTA el cual no apaga la luz interior al cerrar las puertas. Verifiqué los dos interruptores que tiene en la bisagra superior de las puertas y funcionan, pero no apagan los bombillos. Necesito me orientes a ver qué puede ser la falla y como repararla. Gracias.

fallaselectronicas- juan luis dijo...

ernesto, el unico encargado de apagar los bombillo, es el interruptor... tienes que hacer mediciones y descartar sacando el interruptor.
saludos

jeslof dijo...

Hola para un refrigerador Bosch que falla de la tarjet valdra la pena repararlo soy de Torreon Mexico y aca ya no hay refacciones ay que pedirlas al D.F.o se podra hacerle algo a la misma tarjeta es un Bosch Frost Free 44 la falla es que funciona bien en ratos de pronto es intermitente y de repente no funciona nada.

fallaselectronicas- juan luis dijo...

Amigo los refrigeradores bosh son de buena calidad sería una pena que lo pierdas. si funciona y lo hace por ratos, quiere decir que no esta tan dañada.
busca un técnico y que te de un diagnostico.
saludos

jorge vivas dijo...

Hola soy jorge, quisiera saber como probar el fusible térmico, el sensor y las resistencias para saber si están buenas.

Mynor Cifuentes dijo...

Buenos dias agradesco el post porque tiene valiosa informacion, no se si podria molestarte ya que tengo la tarjeta GR-T302,392,462,552 100-115V la cual por un problema en la electricida se quemo y quisiera poder adquirir una nueva pero la verdad no se donde comprarla, podrias ayudarme te estaria muy agradecido. Soy de Guatemala por eso te pido la ayuda

fallaselectronicas- juan luis dijo...

Mynor, la mejor forma de buscar en tu país es, buscando en internet o buscando alguna tienda física en tu ciudad. Yo vivo en Perú, realmente no es mucho lo que puedo hacer.
saludos

Bayron Enamorado dijo...

Hola buenas tengo una refrigeradora LG modelo GM398sc no me congela los productos en el evaporador y a pesar q el fan este bueno se congela el serpentín solo enfría poco el evaporador y en la parte de abajo no enfria

fallaselectronicas- juan luis dijo...

Bayron, tal parece que tu sistema de descongelamiento no anda bien, esta el freezer lleno de hielo? es decir dentro de la tuberia?
saludos

Bayron Enamorado dijo...

Hola solo el serpentín esta congelado y no congela es como que no hace bien el ciclo pero mi pregunta sería xq no lo hace oq es lo que esta fallando si me ayuda se lo agradecere

fallaselectronicas- juan luis dijo...

es necesario saber si esta bloqueado de hielo... es decir si el hielo esta tapando todo el freezer.
tu refrigerador es no frost?

Bayron Enamorado dijo...

Si es no fros y es evaporador de los que tiene al inicio de la pagina y si ta tapando todo el freezer.. Mi pregunta es si la placa electrónica que trae esta descontrolada y por eso no hace el ciclo y se congela

fallaselectronicas- juan luis dijo...

Las placas se descontrolan por los sensores que en ocasiones si se alteran, es necesario descartar si están bien los sensores.
si el freezer esta tapado eso ocasiona que no enfrie adecuadamente tanto arriba como abajo, es necesario revisar si el jumper esta bien porque en ocasiones también trae problemas.
saludos

Alfred dijo...

hola, saludos cordiales desde cancun, espero no sea una molestia, pero quisiera saber como puedo reparar la resistencia de de 27volts debajo de evaporador de LG no frost GR-T39GVH y tambien si es posible hacerlo analogo ya que no consegui la tarjeta.

de antemano gracias por su apoyo, saludos! mi email- universohra@yahoo.com.mx

Roy Luna dijo...

Buen dia, una gran consulta tengo esta misma refrigeradora , en la cual el frio no baja y en la parte del congelador esta todo ok, y al revisarla note que todo los componentes como son los sensores estan bien, y en el panel donde graduó la temperatura de minimo a maximo tengo los primeros leds prendidos y al tratar de cambiarlos no me responde, a que podria deberse, o que error denota esos 3 leds prendidos.

De antemano gracias.

fallaselectronicas- juan luis dijo...

roy, si el refrigerador presenta esa falla, entonces todo no anda bien. lo que tienes que hacer es desconectar el refrigerador por un par de días, dejar la puertas abiertas y al cabo de ello encender nuevamente, colocar en minimo y probar.
comenta para seguir.
saludos

Roy Luna dijo...

como le dije no puedo programar en minimo puesto que no me responde el panel de los leds, los cuales al conectar se prenden los 3 primeros leds y no hay forma de cambiarlos al no responder el pulsador, ya cambie su tarjeta por una nueva y el problema persiste , ayuda amigo por favor,.

fallaselectronicas- juan luis dijo...

Roy, los controles de este refrigerador no te obedecen porque ya se descalibraron, esto sucede cuando hay un exceso de frío en los sistemas, es decir, que los sensores están saturados. para ello es necesario limpiar completamente el freezer y reiniciar las pruebas.
que pruebas hiciste a los sensores para sacar tu conclusión de que estan bien?
1.- medir cuantos ohmio tienen los sensores, cuando esta sin hielo y cuando esta con hielo.
2.- tomar nota del tiempo de apagado y de encendido para controlar el funcionamiento del refrigerador.
3.- verificar el drenaje de agua si esta bien.
4 colocar el control de tiempo en el primer led.
toma nota de esto y comenta, saludos

El Bravo dijo...

Mi Refrigerador GR-T416xc-LG No Ela Abajo Tiene 5 Foquitos De Temperatura Prende Nadamas El 4rto Foquito ¿¿Que Falla Esta Marcando??

fallaselectronicas- juan luis dijo...

tienes que hacer mediciones: sensores, resistencia, jumper, revisar la tarjeta... es posible que no este entrando el sistema de descongelamiento.
saludos

Jose Silva dijo...

Muy bueno, yo acabo de reparar un de estas la cual tenía el regulador KIA78S05P Dañado luego de cambiar este regulador funciono pero al cabo de muy poco tiempo se volvió a parar.
Descubrí un condensador electrolítico de 220 uF 16V que acopla la alimentación de 5V que va al micro, y listo quedo funcionando muy bien.
También observe que esta tarjeta cuando la probamos afuera de la nevera, la misma funciona 15 Min. Y apaga 15Min. Me imagino que es porque lo la ice funcionar sin la sonda.
NOTA: el regulador original no lo logre conseguir pero el L7805 le va muy bien

fallaselectronicas- juan luis dijo...

Gracias Jose por compartir tus experiencias, esto servirá a mucha gente.
saludos amigo.

chorthy dijo...

hola soy jose martines tengo un ploblema con un refrijerador similar. se taponea dudto de desague se forma un bloque de hielo en la parte de abajo del evaporador. ya e checado tarjeta sensor fusible termico resistencias y todo esta vien de echo e puesto la tarjeta en deshielo y todo jala perfecta mente no se si me falto checar alguna otra cosa agradeceria su ayuda. aclaro el refri enfria vien en anbos conpartimientos solo que al staponearse el ducto enpiesa agotear agua adentro del refri

fallaselectronicas- juan luis dijo...

Jose, haz lo siguiente:
1.- Limpia el refrigerador completamente, tanto arriba como abajo.
2.- limpia el tubo de desagüe desde el freezer hasta el motor.
3.- inclina ligeramente el refrigerador hacia atrás, esto hara que el agua drene más rapido.
saludos.

Maholy Amaro dijo...

Hola Juan, soy Maholy de Venezuela, tengo un refrigerador LG GM - F228JTTA el cual enciende y arranca pero a los 3-4 min +- cae en error. Necesito me orientes a ver qué puede ser la falla y como repararla. Gracias.

fallaselectronicas- juan luis dijo...

Como te das cuenta de ese error? cuales son los efectos de ese error?´
saludos, comenta para seguir.

Publicar un comentario en la entrada


CONTACTENOS

Celulares:

NEXTEL: 51*424*2689

Movistar: 99-980-7729

Claro: 986-111-674


USAR EL CORREO ELECTRÓNICO SOLO PARA ENVIAR FOTOS E IMÁGENES... MAS NO, PARA COMENTARIOS.

Email: sediart(arroba)hotmail.com

LIMA --PERÚ
