ENTUBADO DE CONGELADOR, CAMBIO DE TUBERIA A NEVERA



109 Comentarios

Unos amigos me hicieron una pregunta… ¿cómo solucionar una congeladora que la tubería esta con hueco?.... no sé como lo llamen los colegas de otros países, en la imagen pueden apreciar de qué tipo de conservador de alimento se trata.

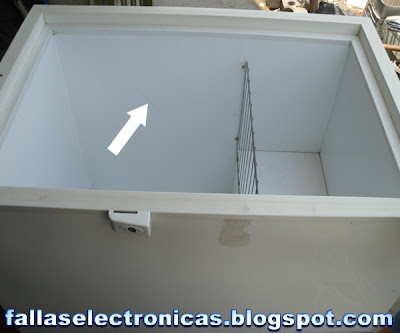

La flecha blanca nos señala en donde se encuentra la tubería que normalmente viene de 5/16, de aluminio o fierro. Esto porque los fabricantes no quieren hacer un producto que dure por siempre, de esa manera descartan el cobre que es un material de mejor calidad.


















Como estas congeladoras tienen la tubería dentro de la lata y para hacer el cambio tenemos que sacar la tubería anterior y poner la nueva significaría retirar la tina completa de la congeladora cortar el aislamiento ya que estas maquinas vienen inyectado con tecnopor liquido solidificado (polietileno expandido).
Cortar el tecnopor causaría un daño irremediable a la congeladora ya que sirve como un aislamiento de la humedad y el agua… si se corta el aislamiento filtrará el agua y se oxidaría toda la lata y por lo tanto la maquina se caería a pedazos.




















En vista que no podemos romper el aislamiento para poder extraer la tina. Nos queda una única alternativa que consiste en: la nueva tubería a instalar lo tenemos que poner de manera externa tal como se muestra en los siguientes pasos.




















Las medidas usadas en esta ocasión son: las más largas de 60 centímetros de largo por 10 centímetros de curva y las cortas de 40 centímetros por 10 centímetros de curva… las tuberías no se deben poner pegadas al piso de la tina, sino pegadas a la parte superior de la tina, ósea pegadas arriba, eso debido a que el frio pesa por tal motivo se irá al fondo de la tina por lo tanto no será necesario poner el tubo hasta el fondo.




















Tenemos que preparar unas orejitas de aluminio para sostener, y pegar la tubería ala tina. Tal como se muestra con la flecha blanca.
Después de hacer huecos con un taladro y una broca o mecha de 1/8 procedemos a remachar… usando remaches de 1/8 de aluminio, la cual debe ser aplicado con el remachador.















































Después de fijar la tubería a la tina procedemos a hacer todas las uniones… la flecha blanca nos muestra el tubo recogedor de gas.
La flecha roja nos muestra la lata protectora, es una lata que no sirve que la usamos para poder soldar y no quemar la tina.















































Aquí tenemos todo terminado dentro de la tina, la flecha blanca es el recogedor de gas antes mencionado… les cuento que este recogedor de gas es muy importante poner cuando hacemos este tipo de trabajos debido a que no permite que el gas que está circulando en el sistema no regrese gas liquido al motor por que puede causar mucho daños al sistema mecánico del motor ya que al estar caliente el metal y llegar el gas liquido se puede romper el metal debido al cambio brusco de temperatura.
Entonces este dispositivo separa el gas líquido del vapor, llegando solo vapor al motor.
Como vemos el tubo de retorno el que está con la flecha roja nos muestra a qué altura se deba pasar el tubo para que se conecte al motor.

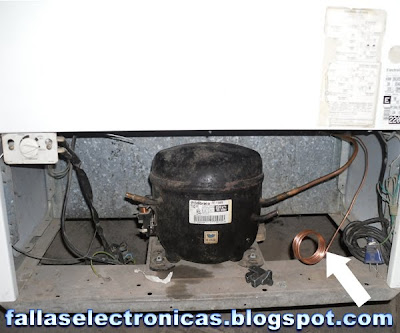

Aquí tenemos el motor y todavía esta parte del antiguo sistema que debe ser sustituido… la flecha roja es el filtro viejo y la flecha blanca el tubo capilar o tubo expandidor de gas.

















Y esta imagen nos muestra en pleno cambio y cargado de gas… en la imagen siguiente podemos ver el filtro y el tubo capilar nuevo.
































Al cabo de 2 horas de funcionamiento apreciamos el congelador en pleno funcionamiento con los tubos cubiertos de hielo de principio a final… me olvidaba decirles que estas maquinas tienen su tapa la cual fue retirada para poder fijar los tubos, pero una vez terminado lo regresamos como debe estar. Este sistema de entubado no es peligroso ya que la tubería solo traslada el gas, y una vez en funcionamiento todo la tubería se llena de hielo, también es higiénico ya que el tubo podrá ser lavado una y otra vez.
En una edición más adelante les enseñaré hacer una carga de gas fácil y económico sin usar bomba de vacío.










































¡Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Nextel:     994242689
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674

109 comentarios

Escribir comentarios
Anónimo
AUTOR
12:44:00 Eliminar

hola de nuevo, pregunta ¿como estimas o calculas la medida de la nueva tuberia?
MIRANENE
HONDURAS, TEGUCIGALPA

Responder
avatar
Pablo
AUTOR
17:28:00 Eliminar

Sencillamente excelente. Pero me quedé con las ganas de comentar lo de la refri de madera, ahí no se podía. Admiro a las personas que saben y también a las que pueden hacer las cosas bien; Pero más admiro a los que saben y son unos verdaderos artistas. Quedó de lujo. Pero tengo una inquietud: ¿Porqué usas un compresor para hacer el vacío, en vez de lo que se supone más adecuado: una bomba de vacío?

Saludos, soy Pablo de El Salvador.

Responder
avatar
JUAN LUIS
AUTOR
22:49:00 Eliminar

Hola amigo pablo, gracias por tus palabras… MOTIVA. En cuanto a tu pregunta del comprensor… uso este segundo comprensor porque lo quiero hacer lo más instructivo posible para que los que estén entrando en este mundillo no vean que es difícil hacer un trabajo, como comprenderás las bombas de vacio cuestan mucho dinero, así que lo hago para los nuevos colegas.
Si quieres comentar en cualquier post solo tienes que clicar donde dice “comentarios” esto se encuentra al final del post donde esta los botones de facebook, twitter, Blogger.

Saludos.

Responder
avatar
Anónimo
AUTOR
18:19:00 Eliminar

yo estube haciendo estos tipos de entubados y me quedaban muy bien lo unico malo era q se pegaban los productos congelados en las tuberias y al querer desprenderlos las tuberias se dsformaban o se rompian asi que probe con ponerles placas de acero remachados para proteger las tuberias con esto solucione lo antes dicho

Responder
avatar
Anónimo
AUTOR
20:08:00 Eliminar

Hola, felicidades por su trabajo, llegue a el, en la busqueda de una solucion para hacer que un congelador de este tipo, se pueda "acostar" que la puerta quede verticalmente, alguien me podria decir si esto es posible? o se me ocurre hacer una segunda puerta, que me recomiendan? o de plano lo que quiero hacer es dificil, por no imposible?, saludos desde ya.
Atentamente
Eduardo Trejo
mane_tc33@hotmail.com

Responder
avatar
JUAN LUIS
AUTOR
22:51:00 Eliminar

Amigo Eduardo…
La verdad que no entendí tu inquietud… quieres convertir un refrigerador normal a una congelador vertical? O tienes un congelador y quieres adaptarle dos puertas?
Cualquier proyecto que quieras hacer se puede es cuestión que lo planifiques bien.

Saludos.

Responder
avatar
16:34:00 Eliminar

Refrigeradora Maytag modelo GT1787PKCW Anyo 2000
La falla es que filtra agua por el tope interior de la parte de abajo donde hay unos cuadraditos de tecknoport.
Le he colocado un vaso para recibir esa agua y cuando lo saco para vaciarlo esta congelada.
Como se arrregla?

Responder
avatar
JUAN LUIS
AUTOR
20:22:00 Eliminar

Graciela…
Lo primero que debes hacer es dejar la refrigeradora por dos días desconectada con las puertas abiertas. Al cabo de ello, baja el termostato a mínimo (reloj de control de frio), en la parte de atrás de la refri encontraras una manguerita que va dirigida a una tina recipiente recogedor de agua. Tienes que ver la manera de meterle un alambre largo, esa manguera llega hasta el freezer y sirve para drenar el agua que se junta del descongelamiento. Este proceso es automático y la refrigeradora lo realiza cada 12 a 14 horas. Esa agua del descongelamiento debe llegar a la tina mencionada, si no llega, empieza a botar por la parte donde te está afectando y luego por la parte de debajo de la puerta. Este problema ocasiona que se oxide la puerta y parte de la estructura del refrigerador.

Comenta para seguir.

Responder
avatar
ALFHA
AUTOR
13:32:00 Eliminar

PUESTO QUE FUNCIONA MUY BIEN PERO ME GUSTARÍA SABER CUANTO QUEDA CONSUMIENDO DE ENERGÍA Y QUE TEMPERATURA ALCANZA ALGO COMO -10 Y Y QIE PASARIA CON UNA TP1413YS Y CON ALFHALIZCANO@GMAIL.

Responder
avatar
JUAN LUIS
AUTOR
22:40:00 Eliminar

Alfa…
El consumo es el mismo debido a que dependerá del termostato en qué condiciones este. Por lo general uso un rollo de tubería de ¼ el cual es de 15 a 20 metros aproximadamente… el que hace el balance al sistema, se podría decir, es el tubo recogedor de gas.
Para el capilar uso tres metros de tubo 0.36. Nunca he tenido problemas cuando he usado este método me queda perfecto.

Saludos.

Responder
avatar
axelite
AUTOR
22:39:00 Eliminar

Hola que tal, excelente blog me ha servido de mucho para resolver mis dudas pero el dia de hoy vengo directo a preguntar algo que no he podido encontrar.
En resumen estoy trabajando en un proyecto para enfriar una pecera de 200L por medio de un compresor de 1/4HP, ahora el evaporador y el condensador lo hare yo mismo con serpentin de cobre pero tengo la duda sobre la longitud que deben tener ambos.

Existe una manera de calcular esta medida?
Y otra cosa, que grosor de tuberia me recomiendas para cada uno de estos.

Perdon que haga tantas preguntas pero llevo menos de 1 mes aprendiendo de refrigeracion, un saludo desde monterrey y de nuevo felicidades por el blog!

Responder
avatar
JUAN LUIS
AUTOR
00:04:00 Eliminar

Axelite…
Por lo general cuando se trata de proyectos y donde uno no tiene mucha experiencia y quieres lograr algo a esfuerzo tuyo… pienso que se debe empezar y modificar sistemas ya existentes. Para realizar un cálculo de la necesidad que tienes necesita de mucha matemática y experiencia la cual con un mes de estudio con la que cuentas no podrás lograr. Lo que sí se puede hacer es modificar un sistema ya existente como te mencionaba… como hacerlo? En este post has podido apreciar que esta entubado la tina del congelador por fuera. Como logre calcular que tubería iba y el diámetro… pues, desarmando completamente un sistemas de estos. De esa manera supe que podía poner un rollo de 15 metros de tubería de 5/16… la otra modificación que le hice a esta máquina fue, cambiar el diámetro de tubería por 15 metros a ¼. Qué conclusiones pude sacar de todo esto que cuanto más diámetro tiene el tubo hará más frio.
Entonces, dependerá de cuanto frio necesite tu proyecto para poder usar el tubo adecuado. Puedes usar un capilar de 3 metros a 0.32… esto lo puedes modificar de acuerdo a los resultados que vas obteniendo del los apuntes que vas tomando.
Usa un recogedor de gas para no tener problemas al momento de hacer alguna modificación… colocar una llave antes y después del recogedor para poder acumular el gas en dicho cilindro y no tener que perder el gas por alguna modificación que podrías necesitar.
Cuando empecé en refrigeración hace 22 años fui como tú me gustaba descubrir por mi mismo todas las modificaciones que se le podrían dar aun sistema y los efectos que este me ocasionara.
Y ahora las modificaciones de manera automática como si mi cuerpo y mente tuviese un cálculo automático, en el futuro te darás cuenta de lo que te hablo y me darás la razón.
Pero las que necesiten más precisión, contrato a un ING. Paraqué me haga los cálculos.

Saludos amigos y cualquier cosa aquí estamos.

Responder
avatar
axelite
AUTOR
00:11:00 Eliminar

Muchas gracias por tu respuesta Juan, definitiviamente no hay como la prueba y error si quiero aprender sin tener que meterme a la teoria.

Hoy me anime a concluir el sistema, lo deje en un taller de refrigeracion y el lunes sera la prueba de fuego, esperemos que funcione!

A final de cuentas utilice 3 metros aproximados de tuberia de 1/4 para el evaporador y 6 metros (no recuerdo el diametro) para el condensador

Responder
avatar
miguel
AUTOR
18:08:00 Eliminar

buenas amigos tengo una pregunta yo tengo una nevera haceb nofrost que tiene condensador en tuberia de hierro y este esta poroso se pudrio me gustaria saber si puedo remplasarlo por tuberia de cobre o que me recomiendan que haga gracias att miguel.

Responder
avatar
16:47:00 Eliminar

Que tal, me llamo David Hernandez Rodriguez y les escribo de México, Del estado de Toluca.
Tengo que cambiar el tubo capilar, ya que viene dentro del tubo de retorno del evaporador y entra poco antes de tubo de absorcion con salida al tubo capilar, justo en esta parte se rompio y no se como hacerlo, te muestro las imagenes del mismo para que me orientes y seguir los pasos para concluir y realizar el vacio y carga de refrigerante.

Responder
avatar
21:32:00 Eliminar

Hola estimados, no trabajo en refrigeración pero me interesó el reemplazo de la tubería de un refrigerador. Me pareció sumamente didáctica la forma de mostrar el trabajo en los videos. Luego de verlos varias veces me apareció una gran duda.
¿Cómo calculan la longitud del caño para reemplazrlo en el refirgerador?
Les agradeceré una respuesta.
Estamos en contacto.
Pedro, de Mendoza, Argentina.

Responder
avatar
23:30:00 Eliminar

Pedro... el video que viste varias veces se trata de un congelador de 300 litros el cual tiene tuberia de 5/16 y lo remplace con 1/4 entre 18 metros aproximadamente y le puse un tubo capilar de 0.36 X 3 metros.
en cuanto a la cantidad de gas solo se aplica lo que la maquina requiere, es decir cuando va llegando al final del recorrido, es por ello que coloco un pequeño recogedor de gas.
para hacer este tipo de calculos prevalece mucho la experiencia.
la prueba y error han cumplido un factor importante.
saludos

Responder
avatar
23:49:00 Eliminar

Estimadísimos, Juan Luis
En primer lugar gracias por darme una respuesta.
Les cuento que estoy tratando de adaptar un freezer vertical para hacer un congelador de picos de botellas, para poder "degollar" y retirarles los residuos al champaña.
Mis conocimientos de refrigeración son muy escasos pero me doy maña como para poder hacer algunas cosas.
Me surgen algunas dudas más y vamos a seguir preguntando si es posible?:
1- ¿Es posible alcanzar temperaturas de -18 grados o menores con este sistema?.
2- con respecto a la carga de gas que significa "lo que la máquina requiere"? ¿Cuándo me doy cuenta que la carga está completa? ( perdón por la pregunta pero no he realizado nunca este procedimiento)
3- Tengo un condensador vertical de aprox. 1,5 m de altura, lo puedo cortar en tres pedazos y armar un radiador superponiéndolos para dejar la máquina de aprox. 0,50 de altura con un ventilador?
Bueno como verán me siguen apareciendo algunas dudas a medida que avanzo en el proyecto.
Si conocen algún sistema del que les hablo les agradeceré toda la información que me puedan aportar.
Quedo a la espera de sus respuestas, desde ya muchas gracias por su tiempo y su conocimiento, un abrazo,
Pedro de Mendoza Argentina.

Responder
avatar
01:24:00 Eliminar

Pedro.. los sistemas no frost llegan hasta los 25 grados bajo cero, así que no tendrás ningun problema.
2.- al disminuir el diámetro del tubo y la longitud, lógicamente disminuye la cantidad de gas, el calculo se hace a traves de la experiencia. la cantidad tiene que ser cuando el frio esta completo en el freezer, antes que se congele la tuberia que retorne al motor.
3.-no hay ningun problema en cortar el tubo y unirlos, solo has una buena soldadura y asunta arreglado.
saludos

Responder
avatar
16:03:00 Eliminar

ok, Juan Luis:
Ante todo nuevamente gracias por tu respuesta.
Encontré un aparato enfriador que vimos en Turquía con dos columnas una de frío y otra caliente para las pistolas aplicadoras de goma.
la parte fría es recipiente que tiene propilen glicol a -24 grados y es donde se coloca el pico aplicador cuando no se utiliza para que la goma no se frague y atore todo el sistema, antes de utilzarlo lo introducen en el otro recipiente con agua caliente para descongelarlo. Te mandolas fotos porque se de tu curiosidad y que te pueden interesar este tipo de cosas, además te podes orientar al respecto y hacer todas las sugerencias que te parezcan.
las fotos te las mando por correo.
Estamos en contacto, Abrazo, Pedro de Argentina.

Responder
avatar
00:36:00 Eliminar

Muchas gracias Pedro... realmente me interesa todo tipo de cosas para aprender y extender mis conocimientos... me gusta leer mucho e investigar.
gracias nuevamente, y cuando quieras aquí estaré.
saludos

Responder
avatar
Anónimo
AUTOR
20:14:00 Eliminar

Hola, Soy Luis Olaguivel de Bolivia, serias tan gentil de ayudarme a realizar la carga de gas de un congelador, ya que tengo uno sin motor y deseo hacerlo funcionar, no se porque razon se llevaron el motor, y ahora compre uno nuevo y deseo hacerlo funcionar o ya tienes un post Grs....

Responder
avatar
22:42:00 Eliminar

ya tenemos un post, y tambien en yutu tenemos un canal en el cual esta paso a paso como hacerlo.
saludos.

Responder
avatar
15:03:00 Eliminar

Juan Luis, una duda de ultimo momento que me surge:
¿Cómo sabes que gas colocarle al un frezeer?, ¿ o podes ponerle cualquiera de los que se usan en refrigeración?.

Saludos, Pedro

Responder
avatar
22:11:00 Eliminar

Pedro, por el momento es todo lo que es domestico uso R134a, en industrial de acuerdo al uso.
saludos.

Responder
avatar
17:33:00 Eliminar

LA VEERDA Q NO SE VE DONDE LE UNIO LA TUBRIA LA PEQUEÑA Q PARECE ALAMBRE SI ES UNIDO O ES EN UNA EXTREMIDAD DE LA TUBERIA
o es enpatada con las dos extremidades porfavor me podrian respondere esa inquietud

Responder
avatar
08:54:00 Eliminar

Ok Felix, la tubería pequeña a la que te refieres, se llama tubo capilar o tubo expandidor de gas.
el tubo capilar esta soldado a la entrada de nuestra tubería que va hacer el congelamiento, su extremo de este tubo va conectado al tubo recogedor de gas.
es decir, el tubo capilar es el encargado de llevar el gas al freezer.
saludos

Responder
avatar
11:14:00 Eliminar

Hola Juan Luis, una nueva consulta
Tengo que sacar de un frezeer el compresor que tiene una cañería que entiendo que es de aceite que recorre la parte inferiro del frezeer.
¿Qué precauciones debo tomar para cortar esa cañería?, ¿tenés algún video? donde trabajas en motores con 5 caños. Como ves me sigo metiendo en el tema.
Espero tu respuesta, abrazo desde Argentina y desde ya muchas gracias por tu disposición y generosidad con el conocimiento.
Saludos, Pedro

Responder
avatar
19:45:00 Eliminar

Pedro, los motores de 5 cañerias son:
1 de servicio (por donde se carga el gas)
1 de alta (salida de presión)
1 de baja (retorno de gas)
2 tubos enfriador de aceite (están en la parte baja del motor, entrada y salida)
esos tubos los dejas como los demas para luego unirlos... si quieres se pueden suspender o usarlos.
saludos

Responder
avatar
08:35:00 Eliminar

Juan Luis, contame algo más al respecto.
¿Se pueden anular, sin que el equipo se recaliente?
Leí por ahí que al tener aceite adentro es muy difícil soldar estos caños porque disipan el calor del soplete.
Tenes algún video al respecto?. para recomendarme lo agradecería.
Saludos, de Argentina ;Pedro

Responder
avatar
13:11:00 Eliminar

Pedro, si el lugar donde esta instalado el motor no es muy cálido, se puede anular... en lugares donde todo el año calor extremo no es recomendable anular el enfriador de aceite, debido que el motor puede exceder su temperatura.
con respecto a soldar, bastará solo con aplastarlo para que no se meta la humedad... si quieres soldarlo solo lávalo con un poco de disolvente lo secas y sueldas.
no cuento con video sobre esto, pero voy a preparar uno.
saludos

Responder
avatar
07:19:00 Eliminar

Juan Luis, muchas gracias.
Seguiremos con las pruebas y en todo caso te seguiré consultando.
Saludos, Pedro de Argentina

Responder
avatar
13:51:00 Eliminar

hola juan tengo dos pregunta una es que quiero entubar una refrigaradora la tuberia que tiene es de 5/6 puedo ponerle tuberia ded 1/4 gracias amigo

Responder
avatar
21:54:00 Eliminar

Denis, es un refrigerador o un congelador?
1.-si es un refrigerador en lo particular prefiero adaptar otro freezer o sino conseguir el original.
pero si es entubado y le cambias de 5/16 por 1/4 tendrías que aumentar la cantidad de tubo, sino perderás frío.
2.-si es un congelador horizontal como el que tenemos en el video... puedes remplazar, pero dependerá del uso que se le dé a esta maquina, quiere decir, si le cambias sólo le podrás usar para botellas y cosas que no requieran menos de 20 grados. para menor frío, es decir menos de 25 grados requieres usar tubo de 5/16.
saludos

Responder
avatar
09:17:00 Eliminar

sabe en que lugar espesifico se encuentra el capilar mi evaporador esta trabajando muy bien lo que tengo tapado es el capilar y lo quiero cambiar para no hacer tanto show gracias

Responder
avatar
20:45:00 Eliminar

mmmmm, damian, si esta trabajando bien entonces cual es la necesidad de cambiar el capilar?
si tienes algún comentario, explica la razón.
saludos

Responder
avatar
21:05:00 Eliminar

hola felicitaciones por su post.

Tengo una consulta que hacerles... Tengo uncongelador horizontal de 400litros, CUANTOS METROS DE TUBERIA DE 5/16 PARA EL EVAPORADOR NECESITO PARA TENER ALMACENADO PESCADO POR TIEMPO PROLONGADO.Y DE CUANTO EL TUBO CAPILAR, Y SU DIAMETRO.

Responder
avatar
22:04:00 Eliminar

si necesitas un frío intenso menos de -20 grados puedes usar un rollo de 15 metros mas unos 7 metros para completar. es decir entonces como rollo y medio.
puedes usar capilar de 0.38 de 3 a 4 metros, no te olvides de colocar el recogedor de gas al final del tramo.
saludos.

Responder
avatar
12:55:00 Eliminar

hooola, muchas gracias.. me sirvio de mucho su post, pero lo unico que aca en Ecuador en la ciudad que resido no encontre tubo capilar 0.38, que insidencia tendria al ponerle el de 0.36???

Responder
avatar
13:01:00 Eliminar

se me olvidaba, en que tiempo debe alcanzar -20 grados mi congeladora?. Debo reemplazar el termostato????

Responder
avatar
00:06:00 Eliminar

Luis, si vas a usar un tubo de mayor diametro, coloca un poco más de tubo... si vas a usar de menor diametro puedes disminuir el tamaño.
para obtener más frio usa un tubo más grueso como 5/16... para conseguir los frios dependera del producto a refrigerar pero por lo general esta entre las 4 a 6 horas.
saludos

Responder
avatar
07:50:00 Eliminar

gracias, pero por favor ayúdeme con lo del tubo capilar solo hay de 0.36 de ahí se pasa a 0.42, aconsejeme con cual de los dos y su longitud para poder aprovecharlo al máximo, teniendo 22 metro de tubería 5/16 y un motor 1/3 hp.

Lo pusimos en funcionamiento con 3.50 metro de tubo capilar de 0.36 pero demora en escarcharse el evaporador y por lo consiguiente en congelar temperatura mas baja -15 grado pero demoro mas de 4 horas de funcionamiento y no bajo mas, probamos el congelador todo el día y -15 es lo alcanzado al máximo el termostato, necesito una temperatura de -20 al máximo del termostato.

de antemano gracias por su ayuda y espero su respuesta que me sera de gran ayuda.

Responder
avatar
23:03:00 Eliminar

Luis, esta bien lo que hiciste con respecto al capilar y al tubo de 5/16, lo del frio depende del termostato... que tiempo demoró en apagar la primera vez? cada cuanto tiempo demora en apagar? no te olvides que de las calorias de las cosas que vas metiendo dentro, también absorbe la maquina.
creo que solo es cuestion de termostato.
comenta para seguir.
saludos

Responder
avatar
00:08:00 Eliminar

gracias por su respuesta, a medio recorrido del termostato sin nada en el congelador y recién prendido demoro 1 hora en apagar y alcanzo -10 grado,luego del primer apagado por termostato tiene un intervalo de encendido y apagado de 15 minutos sin nada en el congelador teniendo -10 grado a medio recorrido por termostato, con los datos anterior que le pregunte me equivoque en el motor, no es de 1/3 hp es de 1/4 cualquier incidencia que tenga esto si me podría decir.

recién voy a probar con el máximo recorrido pero no se cuales son los tiempo de funcionamiento de un motor de 1/4 hp y la temperatura del motor, para no poner un esfuerzo que pueda danar el compresor ya sea por temperatura o por trabajo prolongado si me podría facilitar los datos se lo agradecería mucho.

también algo mas, al prender el compresor del congelador se emfria el tubo de aspiración escarchándose ligeramente sin llegar al compresor para ser exacto 2 centímetro de tubería antes de llegar al compresor no se escarcha, esto dura no mas en el encendido después de 30 segundo desaparece en ligero escarchado quedando el tubo de aspiración solo fresco

datos

motor 1/4 hp
evaporador 22 metros de 5/16
capilar 3.50 metros de 0.36 pulgada

cualquier información sobre lo preguntado me serbira de mucha ayuda agradeciéndole de antemano por su ayuda

Responder
avatar
21:43:00 Eliminar

Luis, déjame decirte que hiciste un excelente trabajo. en cuanto a los tiempos de trabajo sólo es cuestión de ajuste.
el motor puede trabajar a cualquier temperatura, dependerá del medio ambiente... en lugares cálidos trabajará en temperatura extrema y en lugares fríos trabajará a temperatura minima, eso no es relevante, estos motores están diseñados para trabajar bajo esas condiciones.
estos motores puedes trabajar meses sin parar, es por ellos que a veces los clientes se quejan que sus refrigeradores se llena de hielo y el consumo de energía a aumentado considerablemente.
pues es el refrigerador causante en muchas ocasiones de estos cambios.
lo importante en un congelador es el tiempo de apagado y encendido, tienen que ser iguales. si descansa más de lo que trabaja, mejor, siempre y cuando no sea mucha la diferencia.
no implica nada en este caso que tenga un motor de 1/4, me parece que haz calculado bien la carga de gas.
saludos, cualquier cosa, aquí estoy.

Responder
avatar
21:53:00 Eliminar

Hola soy de Ecuador me podrian ayudar? Tengo un congelador horizontal whirlpool de 520 litros, tengo que hacerle ese trabajo que exponen; pero, ademas tiene dañado el motor, el que trae es marca Embraco de 1/3. QUue tal lae iria un motor samsung... que me recomiendan.
Ayudenme con el dato de que cañeria y tubo capilar necesito para el mismo. Dia,etro y longitud???

Responder
avatar
22:31:00 Eliminar

Ricky, la marca del motor no es relevante, tienes que tener en cuenta la capacidad del motor (1/3).
En el canal de yutu tenemos un tema extenso sobre post, puedes verlo son 11 vídeos, todos los datos que necesitas están mencionado.
saludos

Responder
avatar
15:28:00 Eliminar

Muchas Graxias...

Responder
avatar
15:29:00 Eliminar

por favor envíeme el link de los videos.

Responder
avatar
00:15:00 Eliminar

Ricky, aquí te dejo el link, en mi canal hay 11 vídeos que te muentran paso a paso como hacer el entubado y la craga de gas.
https://www.youtube.com/watch?v=0FCbGx24K7c

saludos

Responder
avatar
jacky joseph
AUTOR
10:50:00 Eliminar

hola sr juan luis yo quiero q usted me ayude hacer un calculo,

Responder
avatar
jacky joseph
AUTOR
10:53:00 Eliminar

yo tengo tengo un compresor de 7000btu con su condensardor yo queria adaptarle tubeeria de 5/16 para enrollar un freezer que tengo cuanto metros de tuberia le puedo poner??

Responder
avatar
23:41:00 Eliminar

Jack, me gustaría que me des exactamente cual es la capacidad del motor en caballos, si es de alta o bajo. mejor dame la nomenclatura del motor, de esa manera podré ser más exacto.
necesito saber que tipo de freezer quieres entubar y cual será el uso.
saludos

Responder
avatar
jacky joseph
AUTOR
12:03:00 Eliminar

EL COMPRESOR ES DE 0.75HP 110V CUAL ES LA CANTIDAD DE TUBERIA DE SE REQUIERE PARA ENTUBAR EL FREEZER ES UN FREEZER PARESIDO AL DEL VIDEO

Responder
avatar
00:04:00 Eliminar

Jack, creo que estas equivocado en la capacidad de tu motor. para este tamaño de freezer no debe exceder en 1/4 de HP... y tu me indicas que tu motor es de 3/4. para esa cantidad de capacidad de motor podría ser para un pequeño frigorifico semi industrial.
saludos

Responder
avatar
18:16:00 Eliminar

hoola... ya pude arreglar mi congeladora, pero tengo un problemita. El evaporador no se cubre de hielo de manera uniforme, solo hiela la parte superior de la curva.. ayudenme.

Responder
avatar
18:24:00 Eliminar

Por cierto, ayudeme con el link del video para fabricard la placa de la antorcha.

Responder
avatar
23:46:00 Eliminar

Ricky, cual crees que sea el motivo por el cual los tubos no congelen adecuadamente? apaga y enciende y cada cuanto tiempo lo hace?
placa de antorcha????? no será pantalla de soldar?

http://fallaselectronicas.blogspot.com/2013/03/pantalla-de-soldar-tubos-de-cobre.html

saludos

Responder
avatar
12:46:00 Eliminar

Juan, muchas gracias por responder, de verdad ignoro bastante el tema de refrigeración, no he tomado los intervalos de funcionamiento del motor, pero apenas lo haga te pongo el dato. si me refiero a la pantalla para soldar, muy útil ah... De nuevo les felicito por su blog.

Responder
avatar
21:55:00 Eliminar

buenas noches, estimado amigo Juan tengo una duda de como cambiar una colmena evaporadora de la nevera Regina con escarcha, ya que le cortaron la tubería que conecta del compresor al evaporador que esta dentro de la nevera, pero veo que esa tuberia tiene un tubo mas finito por dentro que es el capilar, como haría para soldar ambos tubos, alguien me podría ayudar, o explicarme como podría solucionar este problema, gracias y saludos..

Responder
avatar
22:39:00 Eliminar

jesus si quieres una ayuda más personalizada, envía imagenes a mi correo y podre responderte mejor sobre este tema... los datos estan al final del blog.
saludos

Responder
avatar
walter soto
AUTOR
07:37:00 Eliminar

esas heladeras comunes de dos partes con frezer arriba de uno o dos frios y enfriadora abajo como hace para regular el frio del frezer tiene un termostato para el frezer y otro para el eenfriador walter de argentina

Responder
avatar
walter soto
AUTOR
07:41:00 Eliminar

una heladera con frezer arriba el tubo evaporador del frezer esta picado en varias ppartes tiene como hollitos ese tubo es de aluminio o chapa si es de chapa se puede tapar esos agujeritos en caso de ser de chapa con una varilla para soldar cobre con chapa ,o tiene que ser varilla para soldar chapa con chapa walter

Responder
avatar
17:00:00 Eliminar

que tal juan saludos hermano y gracias por compartir todo tus conocimientos...juan en caso de ser la condensadora que a veces viene interna, la que se dañe podemos hacer este mismo procedimiento pero por fuera...? el tubo seria mas pequeño..' y que cantidad pudieramos usar en este caso...' muchas gracias hermano

Responder
avatar
22:49:00 Eliminar

Sinceramente lo vi a ese trabajo en muchos freezeres y todos terminan pinchados o con sepentina rota...lo ideal es despegar la chapa y dejar la serpentina por dentro (por lo menos eso hago yo)...en cuanto a la cañeria si lleva de 5/16 ponele 5/16...o mas grande reduciendo los metros..pero lo recomendable es la que lleva para cubrir todo el gabinete y el frio sea parejo...suerte!

Responder
avatar
23:07:00 Eliminar

cristian, yo vengo haciendo este tipo de entubado por más de 20 años y nunca e tenido una rotura o un pinchado de tubo... dependerá del método de asegurar el tubo el cual si lo hago sin cometer errores.
en cuanto a tu método, no estoy de acuerdo porque al momento de cortar el poliuretano la congeladora se debilita debido a que este material es la estructura del mismo.
al momento que se condensa el tubo internamente, el agua no tiene a donde evacuar y se pudre toda la lata interna, este método lo hice muchas veces a la insistencia del cliente.
pero decidí nunca más hacerlo porque no queda bien eso te puedo apostar.
saludos

Responder
avatar
23:13:00 Eliminar

cristian, otra cosa más, los tubos dependerán para que será el uso del congelador, para eso se consulta al cliente.
si es solo para botellas, bastará con tubo de 1/4, no mucho frío.
si es para helados, se usa tubo de 5/16 tubo más junto y casi 2 rollos se necesita -30 grados.
saludos

Responder
avatar
Pablo
AUTOR
11:08:00 Eliminar

Me parece muy interesante todo lo que haces JUAN LUIS.
Quiero entubar el evaporador de una refrigeradora. Pienso usar tubo de cobre de 1/4", pero tengo dudas en cuanto a la longitud del tubo.
Según el moldeado del evaporador, se ve que utiliza 10 vueltas de 4' cada una, lo que me da 40' en total. En realidad el evaporador está moldeado de manera caprichosa, de ahí mi duda y la consiguiente consulta hacia tí:
¿Cuántos pies necesito para este evaporador, la refrigeradora es de una puerta, pequeña, creo que es de unos 11' ?
Espero no quitarte mucho tiempo y tengas la amabilidad de contestarme. Gracias y un saludo cordial.
Pablo, desde El Salvador, C.A.

Responder
avatar
00:30:00 Eliminar

Pablo, si quieres entubar un freezer con venas, no creo que te quede bien, la razón es que como no tiene buen contacto con el aluminio en el 40% del freezer justamente por causa de esas venas... el gas pasa más rapido y solo congela en las partes que tiene contacto con el aluminio y se va haciendo bolas de hielo solo en esa sección.
lo ideal para el entubado es hacerlo sobre una lata nueva que tenga el mismo tamaño del original, que sea completamente lizo y hacer tiras de lata para asegurar el tubo a la nueva lata. usa soldadura de punto.
el largo del entubado puede ser de 15 metros, lo que trae un rollo.

saludos

Responder
avatar
Pablo
AUTOR
21:30:00 Eliminar

Gracias JUAN LUIS por la pronta y acertada respuesta. Comprendo lo que dices. Me parece haber visto alguna refrigeradora entubada, pero no le puse atención en ese momento. Sólo vi que habían roto las venas del evaporador y ahí habían incrustado el tubo, pero las formas de las venas son caprichosas y no en todo el trayecto queda un buen contacto.
No dispongo ni conozco la soldadura de punto, por lo tanto voy a seguir buscando el evaporador.
Gracias nuevamente y felicitaciones por el trabajo que realizas en bien de todos.
Saludos desde El Salvador, C.A.
Pablo.

Responder
avatar
14:33:00 Eliminar

Pablo, en estas ocasiones cuando no encuentro el freezer original.... consigo de otro tipo o modelo y lo adapto tratando de que quede lo más discreto posible. entre adaptar un freezer y entubar un freezer con venas, prefiero el adaptado.
saludos amigo y suerte.

Responder
avatar
12:27:00 Eliminar

Hola Juan Luis te escribo desde Venezuela tengo un enfriador cervecero de aluminio tres tapas que tiene una fuga interna como puedo desarmarlo para encontrar la fuga eh intentar repararlo

Responder
avatar
01:46:00 Eliminar

luz, la verdad no se de que maquina se trate, aquí tenemos un enfriador de cervezas que lo llamamos VISICOOLER, no se si estamos hablando de lo mismo.
si deseas envía fotos a mi correo para poderte ayudar.
saludos

Responder
avatar
13:40:00 Eliminar

buenas tardes tengo una duda quisiera saber que tipo de gas usar para soldar puedo usar puro gas o tambien oxigeno y donde lo puedo consegir y que tipo de soldadura y donde la puedo comprar,
gracias

pablo sanchez

Responder
avatar
14:02:00 Eliminar

Pablo, para soldar tubos para refrigeración domestica, puedes usar un equipo con gas mapp, es el más usado comercialmente a nivel mundial.
la soldadura que puedes usar para tubos de cobre/cobre o cobre/fierro es, soldadura de plata con su fundente.
saludos.

Responder
avatar
18:44:00 Eliminar

Saludos desde Venezuela. Tengo una nevera kenmore de dos puertas y le cambiamos el compresor porque se dañó, de igual forma le cambiamos el capilar y demas conexiones, pero presentó una fuga entre el capilar y el tubo de aluminio que queda en la parte interna del congelador, como pegamos esa parte si la barilla de plata no solda el aluminio? Gracias

Responder
avatar
00:31:00 Eliminar

Aquí te dejo un enlace de un post que hice sobre casi ese mismo problema:
http://fallaselectronicas.blogspot.com/2012/05/como-solucionar-fuga-de-gas-en.html
saludos, comenta para seguir.

Responder
avatar
misael gomez
AUTOR
23:09:00 Eliminar

amigo mu buena tu idea, una pregunta para un compresor de 1/8 cuantos metros le puedo poner y cuanto de capilar y el diámetro. cuanto debería ser la presión de alta y la presión de baja

Responder
avatar
miguel gomez
AUTOR
21:56:00 Eliminar

hola juan luis ,hice un trabajo parecido al de tus videos pero utilise 17 metros de 5/16 lo que no se cuanto de capilar uso ,tenia pensado en usar 1,60 m de 0,80 mm si me puedes ayudar te lo voy agradecer ,saludos desde tucuman

Responder
avatar
09:20:00 Eliminar

coloca 3 metros de 0.36 ó 0.38, 1.60 es muy poco no va expandir bien.
saludos.

Responder
avatar
Alexis Gil
AUTOR
11:59:00 Eliminar

Amigo lo felicito así es que hace falta gente para tratar de generar un poco menos de basura en el mundo y bajar dar un poco mas de vida útil algunos equipos. Tengo una pregunta para una de 520 Lts estoy pensando en usar 40 mts de tubo 1/4 y 5 mts de capilar 0.36 que opinas? Luego pienso colocar una lamina galvanizada para cubrir el entubado.

Responder
avatar
23:29:00 Eliminar

Alexis, tu teoría está mal, no porque es mas gran de el congelador se aumenta el largo de los tubos.
Me imagino que esta maquina tiene motor de 1/3, puedes colocar uno 20 metros de tubo de 5/16, capilar de 0.36 por 3 metros... no es necesario cubrir los tubos con ninguna lata... lo que puedes hacer pintar con epoxi color blanco.
saludos.

Responder
avatar
09:53:00 Eliminar

Guillermo Ramirez
De Chile.se agradece su generosidad al compartir sus conocimientos un abrazo.

Responder
avatar
13:25:00 Eliminar

gracias amigo, si te gusta mi trabajo, compártelo y dale like a los mismos.
saludos.

Responder
avatar
20:44:00 Eliminar

Perdona pero sabes amigo te agradezco lo que haces para que quien este aprendiendo tenga una guía pero tengo unas inquietudes que tal vez puedas ayudarme.:
1° Veo que a la salida del compresor colocas un espiral de 3 ó 4 vueltas del tubo de descarga con el objetivo de retener el aceite. Pero.: Ese aceite que ya salio del compresor como regresa al mismo si tenemos la válvula de descarga.
2° Veo que en el interior en la serpentina la haces como sube y baja verdad pero los freezers o refrigeradores no tienen la cañería en esa disposición la tienen como si fuera un resorte de arriba hacia abajo y no como subidas y bajadas comenzando la evaporación desde arriba hacia abajo claro está. Eso se debe a que cuando circula aceite por el evaporador siempre retorna al compresor debido a que esta bajando constantemente pero en subida y bajada llega un punto donde esta tan pesado por el frío que queda en la parte baja de la cañería y no sube los tramos de caño.

Sin otro particular te saludo atentamente desde Argentina.
Continua con tus videos que son muy Buenos.

Saludos Gustavo Adrián Giúdice.

Responder
avatar
21:27:00 Eliminar

Muy buena tu observación, este tipo de preguntas son las que me gustan porque se que trato con gente que sabe.
La refrigeración no solo son lo que vemos en los libros, hay cosas inexplicables, e comento por la cantidad de experimento que hice con sistema de frío y los gases, tengo para escribir un libro.
con respecto a tus preguntas:
1.- por algún motivo al hacer este pequeño serpentín logramos frenar el flujo de aceite. hay una cosa que he descubierto al hacer mis experimentos, y es que, cuando el motor se detiene el gas que esta acumulado en el condensador y al pasar hacia el filtro y capilar se produce una reacción a la acción esto hace que el gas circule de manera inversa. Esto lo descubrí cuando deje un sistema con agua en el evaporador y el agua llego aparecer en el filtro obstruyendo el sistema. Lo otro que revise es que cuando el sistema se apaga el filtro se congela como si el gas estaría circulando en forma inversa.
2.- El serpentín de forma, sube-baja es con la intención de retener el paso del gas porque como verás solo una parte mínima del tubo hace contacto con la tina de freezer y si lo hacemos en forma de espiral, el gas simplemente bajaría por gravedad, entraría poco gas y no congelaría adecuadamente.
espero haber respondido tus inquietudes y si en algo me equivoco aclara, no soy dueño de la verdad.
saludos.

Responder
avatar
07:28:00 Eliminar

Hola...

Sabes amigo estaba pensando en tu respuesta y es verdad con lo del filtro frío e incluso el condensador también en parte. Pero no es en todos los equipos, he notado que eso solo pasa en los que tienen mucho tiempo de funcionar o puede estar dañándose la válvula y al no estar la válvula de descarga en buen estado vota aceite entonces al (digamos) acumularse aceite en el espiral a la salida del compresor y luego cuando el equipo se detiene y retorna el gas digamos en contra vuelve a introducir parte de ese aceite "o todo lo que despidio" nuevamente al compresor.

Saludos.
Refrigeración Gustavo Giúdice.

Responder
avatar
22:16:00 Eliminar

amigo 1/3 cuantos metros de tuberia congela ? gracias

Responder
avatar
11:02:00 Eliminar

depende del sistema a donde lo vas a conectar, el grosor del tubo, etc. se tiene que analizar y çhacer cálculos al sistema en cuestión.
saludos.

Responder
avatar
pocholo
AUTOR
10:11:00 Eliminar

Hola Juan Luis! Soy Claudio de Buenos Aires, te ise un comentario no se si te llego no puedo lograr soldar aluminio con cobre en una heladera podrias darme algun dato como lograrlo? Desde ya muchas gracias! !!

Responder
avatar
22:38:00 Eliminar

mas o menos donde es la posición donde piensas hacer la unión, solo de esta manera te podré ayudar... si tienes imágenes aun más.
saludos.

Responder
avatar
Elias Paz
AUTOR
17:05:00 Eliminar

hola como vas, soy Elias de cordoba argentina, estoy introduciendome al mundo de la refrigeracion, mi pregunta concreta es: se puede restaurar un freezer horizontal para que quede como nuevo???, veo que comercialmente se descartan muchos, y tal vez se puedan restaurar a nuevo estos freezers.

Responder
avatar
17:45:00 Eliminar

hola soy Federico de Argenina, te comento que realice la reparación del freezer tal como mostras en este blog con caño de 5/16 y 3 metros de caño capilar y solo se escarcha la tres cuarta parte de la cañería y no el total. me gustaría saber si tenes una idea de porque pasa esto?, te dejo mi mail fedekugel@hotmail.com gracias y muy buena la pagina

Responder
avatar
21:31:00 Eliminar

En cuantos amperios esta el motor? que cantidad de tubo de 5/16 le colocaste? cuanta presión te esta marcan do en el servicio? que gas estas usando?... responde para seguir.
saludos.

Responder
avatar
15:34:00 Eliminar

Hola soy pablo le canvie la tuberia de succion aun refrigerador se la puse por fuera le puse una de 1/4 asi mismo el tubo capilar pero le puse uno de una medidas mas grande asibmismo es muy grande de longitud el primer dia me travajo bien de ahi de repente como que no enfria bien creen que se deva al tubo capilar

Responder
avatar
00:23:00 Eliminar

si trabajó bien, quiere decir que si trabaja, pero posiblemente tenga fuga de gas... mide la presión del motor y el amperaje.
saludos.

Responder
avatar
05:37:00 Eliminar

hola, mira de gas use el reemplazo del R12 el MP45 presión de baja es de 5 PSI y de tubo use 13 metros

Responder
avatar
17:55:00 Eliminar

Estimado, puede ser que si corto un poco el capilar se llegue a escarchar todo el evaporador?, el motor esta en 0.8 amperios.

Responder
avatar
gerbatistuta
AUTOR
08:59:00 Eliminar

Que genialidad andaba buscando como hacer una chopera electrica con un motor de heladera y me encontre con el mejor post de la red!!!

Responder
avatar
00:11:00 Eliminar

Estimados, quería comentarles que le modifique el capilar lo deje en 1.5 metros y ahora se escarcha todo el evaporador y tengo -18 grados, anda de diez con un consumo de 0.7 amperes y una presión de 3 bar espero les sirva el dato

saludos
Federico

Responder
avatar
WAB
AUTOR
15:00:00 Eliminar

Estimado Juan lo felicito por por ser utd. un gran facilitador técnico para los que estamos comenzando. Estoy en Venezuela y Tengo un refrigerador adicional que necesito convertir en un congelador vertical, la capacidad del motor no se ve porque fué pintado, la nevera es de 14´, pensaba utilizar un serpentin por cada parrilla ò división (en serie) de tuberia similar a la que se expone aquí pero no se si sirve el mismo motor ( es de 3 tubos o cañerias). Que debo hacer con el condensador que trae la nevera atrás. Le agradezco la información que me puedas suministrar

Responder
avatar
Marcos Bravo
AUTOR
23:06:00 Eliminar

buenas noches juan luis, mi nombre es marcos bravo de Venezuela .lo felicito ante todo , mi duda es la siguiente, no vi si ese congelador al que se le hizo el entuvado nuevo llevara la unidad Condesadora o parrilla. me lo puede aclarar por favor y gracias.

Responder
avatar
leoorta910
AUTOR
19:35:00 Eliminar

Disculpa , me meti en una bronca ya que tengo un local comercial y se quedo sin rentar como 4 meses y dije si al sexto mes no se renta pondre un negocio. Bueno y a los 6 mese no se rento, entonces me di a la tarea de ver que negocio ponia y me quede con la idea de un negocio de ensaladas. Para esto una barra de ensaladas comercial anda entre 1000 a 3000 usdlls, claro, pues nueva y como yo no dispongo de tanto pense en diseñar yo mismo la barrra. Para esto ya cuento con un compressor embraco de 1/3, evaporador y condensador igual de la misma capacidad. Compre tambien en la chatarra un refrigerador nofrost mabe, el cual servira como base para la barra, tengo tambien los insertos los cuales ya colocados deben dar una area como de 65 cm por 165 cm, al refri le faltan como 20 cm pero no problem. Preguntas: 1.- como quiero que sea nofrost se reguiere de un timer, puede funcionar el del refri???, claro que abria que soldarle la resistencia al otro evaporador., funcioaria tambien el mismo termostato???. Que recomendaciones me darias???

Responder
avatar
13:01:00 Eliminar

Gracias por tus videos me puedes explicar más como se hace el vacio utilizando el mismo motor. Saludos

Responder
avatar
23:41:00 Eliminar

ok está pendiente.
saludos.

Responder
avatar
19:35:00 Eliminar

Buenas noches que pasa si el tecnopor liquido solidificado (polietileno expandido) se ha desgastado, cuánto costaría ponerle otro?

Responder
avatar
01:27:00 Eliminar

De qué manera se te ha gastado? No tengo idea, puesto que este producto no se descompone.

Responder
avatar
Ruben
AUTOR
10:38:00 Eliminar Este comentario ha sido eliminado por el autor.
avatar
Ruben
AUTOR
12:47:00 Eliminar

Pana una pregunta lo q pasa es que le cambie las tuberia a un congelador funciono 15 dias perfecto pero al parecer a retornado liquido y no esta comprimiendo el compresor porque la presion se subio a 55 psi Lo quiciera saber es si colocando un compresor de menos capacidad retornara menos liquido?

Responder
avatar

Para realizar un comentario escribe tu nombre y lugar de procedencia.

CONTACTENOS

PARA CUALQUIER SERVICIO TÉCNICO
Celulares:
RPM #999-8077290
Movistar y WhatsApp: 999-807-729
Claro: 986-111-674
USAR EL CORREO ELECTRÓNICO SOLO PARA ENVIAR FOTOS E IMÁGENES... MAS NO, PARA COMENTARIOS.
Email: sediart(arroba)hotmail.com
juanluismocu(arroba)gmail.com
LIMA Y PROVINCIAS - PERÚ
