LAVADORA MABE FILTRA AGUA TINA CON HUECO DIAGRAMA

16:23 14 Comentarios A+ a-

En esta ocasión hablaremos sobre las lavadoras MABE semiautomática, la de 2 tinas, secadora, centrifugado… y la tina de lavado. Se trata del LMD 1422BFP. Estas lavadoras por lo general MABE lo importa de china y por tal motivo son maquinas muy delicadas.
A continuación una imagen de arriba asía abajo y la nomenclatura con todos los datos de esta lavadora.
































Empezamos por sacar los tornillos de la parte de abajo, en todo alrededor de la base de la lavadora, para poder quitar la base y llegar al punto del problema.

















Nos trajeron esta lavadora porque drenaba el agua de la tina, para ello la lavadora tenía un sonido raro mientras lavaba… por eso es necesario decir al cliente que no exija la maquina mientras tenga un sonido raro, ya que debido a eso puede causar daños irreparables.
En esta ocasión había una moneda dentro de la paleta hacia que al lavar iba haciendo un corte en la tina donde se acumula el agua. En la imagen de abajo se muestra el hueco en la tina....

















Podemos ver en el borde del orificio donde va la caja, unas almohadillas de color amarillento que indica claramente donde ha sido el rozamiento de la moneda. Toda esa circunferencia tiene que ser reforzada para que no se rompa con la presión del agua cuando empiece a lavar.

















En la imagen de abajo se muestra mejor cual es la tina de lavado y cual el de centrifugado o secado, obviamente es el de la flecha roja y la flecha amarilla es el motor de secado o centrifugado. Todo esto se hace por la parte de debajo de la lavadora.

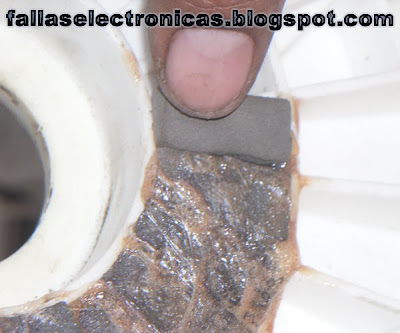

Empezamos entonces por pegar pedacitos de corrospun, si no se ubican que es el corrospun es el material que se usa en los zapatos o sandalias lo podemos conseguir donde venden accesorios para calzado es muy cómodo, barato… o también podemos usar una sandalias usadas que ya no sirve, o quizá comprar un par de sandalias chicas como para bebe al final el cliente es el que paga y el trabajo quedará mejor.
En las imágenes de abajo se puede apreciar los materiales a usar como primero el pegamento o terokal, lo que se usa para pegar los zapatos.
En segundo lugar el corrospun en pedacitos el cual ya explicamos de que se trata.














































Después de pegar el corrospun y al cabo de un tiempo le aplicamos mas pegamento, (terokal).
Esperamos que seque y volvemos a aplicar más pegamento. El corrospun es un material micro poroso por tal motivo se penetra bien en este material… y permite que se adhiera mas a la tina.
















Observamos por la parte de arriba o por adentro de la tina y veremos que el pegamento a filtrado a través de orificio, eso es bueno, ya que se adhiere mejor a la tina, no debemos limpiar el sobrante… dejémosle así.

















Procedemos entonces a ensamblar la caja nueva, ya que la anterior se malogró por el esfuerzo que hizo…. Y seguido de eso ponemos la base, ósea la parte de debajo de la lavadora donde van los motores tanto de lavado como de secado. Por último la paleta y la tapita pequeña del perno que sostiene la paleta.
































Les dejo el diagrama de la instalación eléctrica si encaso lo necesiten.
























¡Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Nextel:      994242689
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674

14 comentarios

Escribir comentarios
ramenvo
AUTHOR
19/9/11 10:30 delete

Buenos dias JL, tengo una lavadora centrales de 2 tinas modelo LCD 550B, la cual tien el control de lavado malo, porque uno de los piñones plásticos esta desgastado y por ende no funciona, aqui en Colombia, parece que ya no se consigue este repuesto, quisiea saber como se puede reemplazar este piñon desgastado o si en tu país se puede conseguir para buscar la manera de traerlo. Gracias por tu ayuda. Ramvel58@gmail.com

Reply
avatar
JUAN LUIS
AUTHOR
19/9/11 21:35 delete

Amigo ramenvo, la lavadora tiene tina de lavado y tina de centrifugado como el que está en la imagen? Si es así, puedes adaptar cualquier tipo de llave o relej de cualquier tipo de lavadora. Tu lavadora hace vaivén es decir se mueve para un lado y luego para el otro? Si es así, consigue cualquier reloj en los técnicos de tu ciudad y después te enseño como instalarlo.

Saludos amigo.

Reply
avatar
ramenvo
AUTHOR
20/9/11 11:52 delete

J.L, buenos dias, disculpame por contestarte hasta ahora, si la lavadora tiene tina de lavado y tina de centrifugado, hace los vaiven que dices, tan pronto tenga en mis manos el reloj te comunico para que me digas como adaptarlo. gracias amigo

Reply
avatar
Carlos Flores
AUTHOR
26/8/12 11:24 delete

Hola que tal, mira tengo una lavadora mabe de dos tinas, el problema es que en la tina de centrifugado me filtra agua, la revise y note que tiene un caucho por donde pasa el fierro de la tina que se une con em motor, ese caucho se ha roto, pero no se como sacarlo ya que parece que esta a presion, puedes ayudarme diciendome como lo saco para cambiarlo o tienes alguna otra solución. Gracias

Reply
avatar
silvia mateo
AUTHOR
17/5/13 09:57 delete

el agua del tambor se cae lavadora mabe

Reply
avatar
17/5/13 20:52 delete

silvia, si tu lavadora es automática, suelen hacerse hueco por monedas que son olvidadas de sacar de la ropa. te dejo este enlace quisá sea parecido al tuyo.
http://fallaselectronicas.blogspot.com/2010/10/blog-post.html
saludos

Reply
avatar
17/3/14 12:29 delete

Hola tengo una mabe de dos tina, cuando centrifugaba se pegaba al darles unas vueltas manualmente a la tina centrifugaba como no estaba funcionando saque el motor lo limpie y engrase al girarlo funcionaba bien pero al colocarlo en la lavadora no funciona. Sera que el el motor se daño o podaría ser otra falla mucho le agradecería si me pudiera ayudar.

Reply
avatar
17/3/14 20:04 delete

verifica el capacitor del motor es posible que este mal... este tipo de lavadoras traen 2 capacitores en 1. uno para el lavado y el otro para el centrifugado.
haz una prueba al motor fuera de la lavadora, si es posible con otro capacitor de mismo micraje.
saludos

Reply
avatar
2/6/14 17:57 delete

lavadopa mabe 18kg filtra agua gracias sfreddyrafael@yahoo.es

Reply
avatar
3/6/14 01:16 delete

freddy, es muy importante saber por donde es que drena el agua, si es por la caja de trasmisión o por algún hueco que se pudo haber echo la lavadora.
saludos.

Reply
avatar
samuel flores
AUTHOR
28/10/14 14:03 delete

maestro juan luis buena tarde una consulta una como esta se le cambio la chumacera del secado y el reloj de lavado me comenta el cliente que le da toques al poner a trabajar la secadora me podria ayudar poque no entiendo toda la lavadora es de plastico la canasta es de plastico como sucede esto a que se debe.tambien he comentar que se cambio la clavija tiene que ver eso tambien agradecere su opinion u/o comentario saludos desde veracruz.mexico.

Reply
avatar
28/10/14 23:46 delete

Samuel, no entiendo muchos términos que ustedes hablan, me imagino que "dar toques" es como que le esta pasando corriente? si es afirmativo... esto sucede porque la manguera de drenaje esta arriba... cuando se usa estas lavadoras la manguera siempre tiene que estar tirado al piso porque sino el agüa se pasa por el diafragma "chumacera" del centrifugado.
pasa corriente porque el eje del centrifugado llega hasta el tambor, entonces como se esta juntando por que la manguera esta alto, este eje conduce la corriente por que al motor le esta llegando agüa.
saludos.

Reply
avatar
pollito
AUTHOR
4/12/15 18:25 delete

hola tengo una lavadoara MABE 2 tinas modelo LMD1222BFP,al encender la lavadora hace dos movimientos ,por un lado y luego gira contra, porque a veces hace clik y no gira ,luego hace las secuencias nornales para luego otra vez no girar, y asi repetidas veces

Reply
avatar
6/12/15 09:46 delete

es recomendable descartar si se trata de un problema mecánico o electrico... para ello haz lo siguiente:
quita la correa o faja al motor, haz la misma prueba prtogramando la lavadora, si gira normal, quiere decir que la caja de trasmisión está mal.
si sigue igual, es `posible que el timer o reloj este mal, puede ser tambien el capacitor que da al giro al motor.
saludos.
