PROBADOR CASERO DE INVERSORES DE LCD

16:36 80 Comentarios A+ a-

En una oportunidad anterior dentro de las herramientas caseras, el colega Juan subió el probador de lámparas sencillo pero con capacidades muy importantes para el técnico de estos tiempos cuando la tecnología avanza a pasos agigantados; pero nosotros no nos quedamos y nos quedaremos con las manos cruzadas así que en esta oportunidad les presento este nuevo post con una nueva herramienta casera que no nos debe faltar en el taller.

Si bien es cierto con proyecto del probador de lámparas podemos descartar problemas con los CCFL, pero como saber si un canal del inversor está dañado ó en el caso de no tener una lámpara buena para descartar esta falla, este proyecto nos servirá y nos dará un gran ayuda, que por cierto todo técnico debería tener en el taller, sin más preámbulo daremos el diagrama y los ingredientes de este nuevo proyecto.

















LISTA DE COMPONENTES
Porta fusible Fusible de 0.5ª
Resistencia de 47Kohm 5W
Lámpara de Neón Conector de lámpara dañado
y cajita pequeña de plástico


Empezamos con el armado de este proyecto, reunimos todos componentes, mi probador tendrá dos lámparas.

















En mi caso utilicé una cajita de una fuente dañada el cual me sirve y el del tamaño ideal para el uso que le voy a dar.

















Comenzamos a hacer las marcas para instalar el porta fusibles y la lamparita de neón.

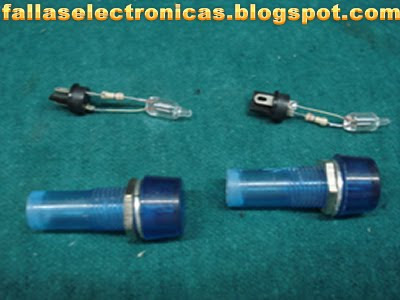

Vemos que nuestra lamparita de neón tiene un resistencia el cual lo retiramos y soldaremos nuevamente en la base original que el trae.

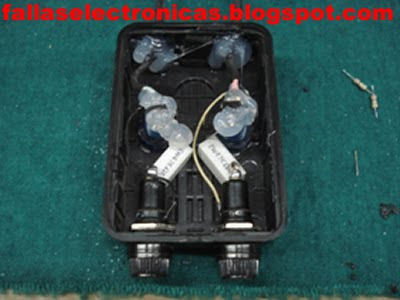

Una vez preparado y listo los componentes lo montaremos dentro de la cajita.


















Y por supuesto los conectores de un lámpara dañada en cual me permitirá hacer las conexiones de manera rápida.


















Y por ultimo deberemos aplicar silicona automotriz o silicona para vidrios lo cual evitará que por razones de la alta tensión haga arco.


















Y por ultimo nuestro producto terminado.


















NO OLVIDEN QUE TENEMOS UNA AMPLIA GAMA DE LAMPARAS CCFL PARA VENTA x MAYOR Y MENOR ENVIOS A TODO EL PERÚ.




Probador casero de inversores de LCD

JORGE ALVAREZ Q. CEL: 966 190666 RPM. #856333 MSN Jorge.aq@hotmail.com

80 comentarios

Escribir comentarios
Anónimo
AUTHOR
8/7/11 23:27 delete

bien muchas gracias.mi nombre es Guillermo y spy de Mexico. lo voy a armar y si tienes mas tips no dudes en compartirlos, hasta luego

Reply
avatar
JUAN LUIS
AUTHOR
9/7/11 19:57 delete

Ok Guillermo, puedes encontrar más tip´s en el menú donde dice “herramientas caseras”
Un saludo.

Reply
avatar
saske_dj
AUTHOR
1/8/11 01:41 delete

super.... amigo esta fenomenal saludos desde mexico y gracias por subir todos tus tip´s

Reply
avatar
JUAN LUIS
AUTHOR
1/8/11 20:36 delete

Ok saske, que bien que te sirvió.
Saludos.

Reply
avatar
Anónimo
AUTHOR
31/8/11 11:53 delete

Gracias por el aporte, lo armaré inmediatamente para probarlo y les comento... saludos Xavier_Ecuador

Reply
avatar
Anónimo
AUTHOR
15/9/11 17:32 delete

No esperaba que fuese un problema pero no lo pude armar, creo que en este país nunca nadie ha necesitado resistencias con valor óhmico y watiage tan alto... de todos modos los felicito y gracias por los aportes. Xavier_Ecuador

Reply
avatar
JUAN LUIS
AUTHOR
15/9/11 22:16 delete

Xavier, recicla amigo, aveces todo en la vida no es comprar y poner también debemos rebuscar. Lo importante es hacernos el probador por que tarde o temprano nos servirá.

Saludos.

Reply
avatar
pablo
AUTHOR
10/10/11 19:01 delete

pablo
exelente aporte muy util solo tengo una duda sirve igual con un monitor de 19 pulgadas y con un tv de 42 o mas pulgadas

Reply
avatar
JUAN LUIS
AUTHOR
10/10/11 22:08 delete

Así es Pablo, sirve para cualquier tamaño por ser un aparato versátil.

Un saludo.

Reply
avatar
Anónimo
AUTHOR
22/12/11 02:12 delete

MUY BUENO GRACIAS DE MEXCIO MIKO

Reply
avatar
Anónimo
AUTHOR
6/1/12 18:31 delete

NO ENTIENDO COMO SE CONECTAN LOS CONECTORES DE LAS LAMPARAS NI CON QUE VOLTAGE FUNCIONA ESTA CIRCUITO

Reply
avatar
Anónimo
AUTHOR
19/1/12 14:18 delete

en la primer imagen bienen los componentes que vas a ocupar los ultimos cuadritos blacos que son???

Reply
avatar
Anónimo
AUTHOR
26/1/12 03:07 delete

este es un gran aporte ala adaptacion de erramientas nesesarias para el desarrollo y abanse tecnologico lo unico es que las fotos del cabliado no esta esplicito solo se ben los bordes de silicona nose aprecia la forma de aser el sircuito del probador deforma que nadie quelo aga se confunda de posicion pero ay que reconoser que es un gran aporte gracias porsu umilde gesto de alludar alos que no tienen ni ideas de como resolber este tipo de problema dijital . LAPINCU

Reply
avatar
lapincu
AUTHOR
26/1/12 03:12 delete

solo quisiera sabes que son esas cajitas blancas no lo entiendo porque no aparesen en las piesas nesesarias para el montage nesesito alluda

Reply
avatar
JUAN LUIS
AUTHOR
26/1/12 08:49 delete

Lapincu, esa cajita son las resistencias de micrón de 47Kohmios, está el diagrama de conección y la forma de uso en video…. Creo que mas explícitos no podemos ser, a menos que no tengas conocimientos de electrónica.

Saludos.

Reply
avatar
javier
AUTHOR
8/2/12 21:17 delete

hola juan luis,gracias por tu aporte esta excelente yo ponia las R,en directo para engañar a las protecciones pero asi esta mucho mejor y con el neon super por que veo lo que pasa,nuevamente gracias y suerte javier de mexico.

Reply
avatar
Anónimo
AUTHOR
12/2/12 06:58 delete

Hola, me parece muy bueno el probador este, pero tengo una duda. La lampara de Neón que utilizas, ¿De que voltaje es?
Agus (España)

Reply
avatar
JUAN LUIS
AUTHOR
12/2/12 16:23 delete

Agus, en la imagen 6, 7,8, podemos apreciar que se trata de neones que se ponen a los eliminadores de pilas. No sé cómo explicarte, porque no sé si en España haya, pero son esos que se usan para los proyectos de electrónica o esas que traen las planchas de ropa… un foquito o bombillo rojo que te indica cuando la plancha está caliente.

Saludos.

Reply
avatar
Anónimo
AUTHOR
13/2/12 12:21 delete

Hola Juan Luis. Te lo preguntaba porque en la tienda donde estuve había de varios Voltajes y ahi me entro la duda. ¿Que voltaje saca el inverter hacia las lamparas?. Si no voy equivocado la funcion del circuito es comprobar el estado de las lámparas, si se enciende la lampara de este probador quiere decir que el inverter esta bien y lo que falla es la lampara del monitor ¿correcto?

Agus
España

Reply
avatar
JUAN LUIS
AUTHOR
13/2/12 13:46 delete

Efectivamente Agus, los neones al cual nos referimos son los que se usan en proyectos de electrónica como indicadores, si en España es 110vac se te servirá…. Los neones son los mismos lo que cambia es la R (resistencia) que lleva dentro si es para 220ac, 11vac, 12vdc… pero en este caso la R no nos sirve, ya que como ves la R es retirada en la imagen 7.

Saludos.

Reply
avatar
Anónimo
AUTHOR
14/2/12 12:59 delete

muchas gracias. Bueno aqui en españa tenemos 220V, no 110v, ¿Me servira la misma resistencia de 47k?

Agus

Reply
avatar
23/2/12 20:57 delete

Hola ya que yo no pude conseguir las resistencias de 47K de 5 watts usé 5 resistencias de 10K de 1 Watt conectadas en serie para cada linea, estas resistencias son mucho mas fáciles de conseguir. Espero que les sirva el dato.

Reply
avatar
Anónimo
AUTHOR
26/2/12 00:11 delete

Saludos, Jose desde Chile, gracias por compartir esta herramienta me sera de gran ayuda en mi taller, ya que me estan empezando a llegar estos equipos. Felicidades sigan asi.

Reply
avatar
petetegarcia
AUTHOR
2/3/12 00:54 delete

HOLA TENGO UN MONITOR LG DE 19 CUANDO LO ENCIENDO SE VE BLANCO ENCIENDE Y SE APAGA QUE SERA?? GRACIAS

Reply
avatar
JUAN LUIS
AUTHOR
6/3/12 23:33 delete

Amigo petete, sería bueno que aclares que tipo de monitor tienes, es decir si es de las normales, plasma, LCD, led, porque todas no fallan de la misma manera.

Saludos.

Reply
avatar
Anónimo
AUTHOR
11/4/12 10:52 delete

Hola Soy Geraldo de Venezuela
Tengo el siguiente problema:
Monitor LG W1934S, inicialmente cuando encendia el monitor aparecia en pantalla el escritorio de Windows, luego de 3 o 4 minutos se pone negra con el pulsador de encendido en azul, apago el monitor lo enciendo aparece la imagen y luedo de 4seg se pone negro.
Al buscar por internet encontre que la posible cuasa era los cables de conectan las lampara flojos o rotos, abri el monitor y verifique los cables y estan bien. Cerre el monitor lo volvi a encender y ahora la pantalla esta blanca, al inclinar la pantalla veo una recuadro muy muy claro pero no detallo nada no veo el escritorio de windows y luego de 3 o 4 minutos se pone negra con el pulsador de encendido en azul, apago el monitor lo enciendo la pantalla sigue blanca y luedo de 4seg se pone negro.
Agradezco la colaboracion y ayuda que puedan prestarme para solucionar este problema. Gracias
Mi correo geralmac@hotmail.com

Reply
avatar
JUAN LUIS
AUTHOR
11/4/12 13:49 delete

Geraldo….
Parece que la falla original fue uno de las lámparas, era cuestión de probar una en una. Pero ahora esta asociado otro lio. Primero tienes que volver a revisar todas las cosas que has movido para que regrese a la falla original la cual era que solo se apagaba pero si había imagen.
Comenta para seguir.

Reply
avatar
Anónimo
AUTHOR
11/4/12 15:59 delete

Juan Luis,gracias por responder
soy nuevo en esto, lo que realice fue abrir el monitor y para poder llegar a mover los cables de las lampara separe la pantalla que tiene todo los contactos con cable y tarjeta a la que tiene la lamparas, asi poder mover los cables y ver si estaban flojos o despejados, luego volvi a unir las dos pantallas con sus respectivoc arnes de click a presion y monte todo nuevamente, es ahi donde me ocurre lo de la pantalla en blanco que dura 3 o 4 minutos y luego se apaga, estando siemrpe con el pulsador de encendido en azul.
La estoy probando con una laptop toshiba de 17pulg. y cada vez que pulso la funcion para enviar la imagen a la pantalla, ella recibe la señal ya que pone negra y luego se pone blanca y ocurre lo que describi.

Reply
avatar
JUAN LUIS
AUTHOR
11/4/12 22:44 delete

Geraldo….
Hay un problema en una de las conexiones que hiciste… la pantalla tienes unos flex conectado a una tarjeta. Ojo, no es la conexión de las lámparas a los balastros, sino a la misma pantalla fíjate si uno de ellos no es mal conectado levanta todas las conexiones nuevamente y revisa uno por uno tiene que haber una mala conexión que hayas hecho, fíjate no vaya ser que también se haya roto uno de los flex.
Soluciona primero ese problema, para luego ver lo de las lámparas. No te preocupes de la luz azul que mencionas eso no tiene nada que ver.

Saludos.

Reply
avatar
Geraldo
AUTHOR
18/4/12 14:05 delete

JUAN LUIS
DISCULPA LA TARDANZA PERO ESTABA OCUPADO EN EL TRABAJO.
SEPARE NUEVAMENTE DE LAS DOS PANTALLAS, ES DECIR LA QUE CONTIENE LAS LAMPARAS Y LA DE QUE TIENE LOS FLEX, NO OBSERVE NADA ROTO EN ESTOS FLEX VOLVI ARMAR Y EL PROBLEMA PERSISTE, SERA QUE PUEDES ENVIARME ALGUN VIDEO O GRAFICO DE COMO DETALLAR MEJOR ESTOS FLEX O COMO CONECTARLOS POR QUE EN VERDAD YO ESTOS QUE VAN FIJOS A LA PANTALLA NO LOS TOQUES NI LO DESPEGUE, PERO A LO MEJOR AL SEPARAR LAS PANTALLAS SE MOVIERO Y NO LOGRAR SABER SI COMO ESTAN ES COMO DEBEN DE IR O HAY QUE MOVERLOS.
EN VERDAD AGRADEZCO TODOS LO QUE PUEDAS HACER PARA AYUDARME. MI CORREO geralmac@hotmail.com

Reply
avatar
JUAN LUIS
AUTHOR
20/4/12 19:32 delete

Geraldo…
Amigo si tienes un límite hasta donde llegar con tu reparación y no lo pudiste solucionar es mejor que busques ayuda con otro colega cerca a ti y, pueda disponer presencialmente al televisor.
Porque si sigues es posible que se complique peor si no tienes la experiencia necesaria.

Saludos amigo.

Reply
avatar
Anónimo
AUTHOR
25/4/12 12:38 delete

Lorenzo de Mexico: Hola muy bueno tu blog solo una duda importa la polaridad para el probador casero? si es asi como saber cual es el positivo en el inverter y cual en tu probador. gracias

Reply
avatar
JUAN LUIS
AUTHOR
26/4/12 12:47 delete

Lorenzo….
Como es un sistema de engaño para la simulación y el tv no lo detecta no es necesario la polaridad… déjame decirte que es una herramienta muy útil, asi que es necesario que te lo fabriques.
Saludos.

Reply
avatar
zeus
AUTHOR
1/5/12 18:38 delete

que maravilla de herramienta muchas gracias por compatirlo con los colegas dios te bendiga

Reply
avatar
Anónimo
AUTHOR
4/5/12 07:52 delete

Excelente aporte. Muy útil herramienta. Saludos. desde A Coruña (Galicia) España.

Xose_maria

Reply
avatar
Geraldo
AUTHOR
9/5/12 12:40 delete

Hola, Tengo un TvPlano Cyberlux modelo CXTLCD-2257H.
Hoy al encenderlo da la habitual imagen azul de unos segundos y luego en vez de dar la imagen de la señal de tv se queda negra, si se oye pero no se ve la imagen esta totalmente negro. Al colocarle la luz de una linterna lateralmente logro ver la imagen muy tenue. Me pueden ayudar que sera lo que le pasa?

Reply
avatar
JUAN LUIS
AUTHOR
9/5/12 14:14 delete

Geraldo….
Lo primero que tienes que hacer es el descarte de las lámparas si todo esta ok, descartar los inversores o balastros.
Aquí en el blog hay dos formas de descarte con herramientas económicas… haz el descarte y continuamos.

Saludos.

Reply
avatar
QyS
AUTHOR
13/5/12 18:55 delete

hola como estan? muy buen articulo, aqui en uruguay no consigo resistencias de 47Kohm 5W ni de 10 watts. no existe otra manera de poder engañar el inverter para que encienda sin una lampara?
les agradezco su ayuda.
saludos Fernando

Reply
avatar
Thedemon007
AUTHOR
13/5/12 23:44 delete

Hola los bombillos de neones aparte de una plancha de donde mas se pueden sacar? servirá el de un cebador, arrancador o encendedor térmico (starter) de las lamparas fluorescentes? no se bien si son neones busque en Internet y en algunas partes dicen que son de argon y en otros lados que de neon. Se podría utilizar uno de argon también?

Reply
avatar
JUAN LUIS
AUTHOR
14/5/12 23:56 delete

Fernando…
Si no consigues los valores exactos puedes hacer suma, resta y división de resistencias hasta llegar casi al valor mencionado en cuanto al W puede ser cualquiera.
Saludos.

Thedemon007….
La prueba que se hiso fue con neón, no te puedo decir si trabaja con argón… los de neón son los que se usan como indicador de las fuentes de alimentación. Esos que se fabrican para los proyectos también llamados indicadores para los eliminadores de batería.

Saludos.

Reply
avatar
4/7/12 17:47 delete

muy bueno todo este aporte de la herramienta en mi pais se llaman leds a esas lamparas

Reply
avatar
Anónimo
AUTHOR
15/7/12 00:46 delete

Hola Juan Luis. Mi nombre es Francisco te escribo desde Chile para agradecer tu gran aporte.

Reply
avatar
Anónimo
AUTHOR
2/10/12 14:21 delete

hola, las lamparitas de neon pueden ser las que traen las teclas que se prenden cuando apagas la luz de tu casa???

alejandro de argentina

Reply
avatar
Anónimo
AUTHOR
3/10/12 18:52 delete

hola muy bueno te aporte, pero por que dos lamparas, supongamos tengo que probar el inverter de una notebook, conecto el cable que viene del pc al inverter (ficha con 4 cables) y en donde iria el cable que viene del lcd de la notebook, conecto el provador, si no enciende el neon es por que el inverter esta quemado, es asi. perdon la ignorancia.

Reply
avatar
adrian
AUTHOR
14/10/12 11:28 delete

disculpa mi ignorancia pero quiero suponer que la resistencia va soldada a una pata del la y la otra pata del porta fusible dodne se conecta y el otro estremo de la resistencia me imagino va a el neon entonces mis duda es que si el cable del probador uno va a la pata que sobra del porta fusible y la otra a la que sobra del neon
porfa esque lo quiero armar

Reply
avatar
Anónimo
AUTHOR
16/10/12 18:58 delete

las lampara en mexico se llaman laparas piloto

Reply
avatar
Anónimo
AUTHOR
20/10/12 22:27 delete

Hola soy David desde Madrid España ,ante todo os mando un saludo y os doy las gracias por el blog que es super interesante bueno a ver si me entere de todo por que me gustaria hacer la herramienta

1º esto no comprueba la lampara si no que simula ser una lampara y comprueba que el inverter funciona engañandolo

2 imagino que los valores son los mismos y da igual independientemente de si va a 220 volt o 110 volt ,ya que lo regula la primera fuente de alimentacion que le hace llegar el mismo voltaje a la entrada del inverter y este saca lo mismo a su salida

3 Que las lamparas de neon da igual su voltaje por que lo determina la resistencia que en este caso quitamos para conectarlas directamente a la de 47 k no? y no sabemos si serviria lo que aqui se llama un cebador de fluorescente

corregirme si estoy equivocado
Agus al final no pusiste si realizaste la herramienta

saludos

pd donde esta la herramienta de Juan para probar las lamparas??

Reply
avatar
Anónimo
AUTHOR
26/11/12 08:21 delete

Geraldo, revisaste los condensadores de la fuente del monitor. Suelen hincharse lo que da como resultado la intermitencia en el encendido.
Antes de pensar en las lamparas revisa los condensadores de la fuente.

Saludos,

Nicolás

Reply
avatar
Erwin Lopez
AUTHOR
3/1/13 22:03 delete

Excelente herramienta estimado muchas gracias por su trabajo ...

Reply
avatar
29/1/13 00:45 delete

Juan: Gracias por el aporte, el probador puede funcionar con una resistencia de 47komhs 1 watt? te pregunto porque en una de las respuestas que das indicas que los watts no importan, escribo desde Mexico. saludos

Reply
avatar
29/1/13 22:53 delete

Enrique, me refería que si se hace la suma de la resistencia también se debe tener en cuenta el valor de Watiaje de las mismas no importaba el orden de las sumas.
usa resistencias de micrón o alambre.
saludos

Reply
avatar
Anónimo
AUTHOR
16/2/13 02:30 delete

hola juan luis mi nombre es rey de sel de houston tx, mi pregunta es cuando una lampara esta danada puedo utilizar la resistencia y el fusible para dejarlo permanente en la tv lcd y asi enganar al inverte

Reply
avatar
16/2/13 09:17 delete

puedes hacer eso rey, pero el problema es que no vas a tener mucha luminancia, pero si para ti no es ningún problema, continua.
saludos.

Reply
avatar
Victor Rivas
AUTHOR
20/4/13 17:45 delete

Por lo que se ve en la foto es de medio (.5 watts) tal vez fue un error ortografico ya que ese el wattaje de las resistencias que ven en foto e igual creo no habra resistencias comerciales con esos ohm y watts.

Cuando ponen valores ohmicos grandes, usan watts bajos t viceversa

Reply
avatar
Victor Rivas
AUTHOR
20/4/13 17:48 delete

Creo que estas en lo cierto

Reply
avatar
20/4/13 21:52 delete

Victor, la primera imagen nos muestra el diagrama de esta herramienta, allí podrás ver que no hay error de escritura.
Las resistencias que visualizas de 1/2 vatio, son las que estamos retirando a los pilotos.
saludos

Reply
avatar
6/5/13 16:21 delete

es simplemente conectar la resistencia en serie con la salida del inversor??

Reply
avatar
6/5/13 22:24 delete

no mauricio, si vez el diagrama la resitencia esta en serie con el fusible y el neon que simula ser la lampara.
saludos

Reply
avatar
Unknown
AUTHOR
3/6/13 17:05 delete

Chulisimo, pero me podeis decir de cuanto voltaje es el neon.

Gracias

Reply
avatar
Unknown
AUTHOR
3/6/13 17:06 delete

Me podeis decir el voltaje del neon, valen los de 220v.
Gracias

Reply
avatar
5/6/13 20:37 delete

si son los de 220v pero tienes que quitar la resistencia que traen. realisalo tal y cual el post.
saludos

Reply
avatar
jorge gomez
AUTHOR
24/6/13 19:22 delete

hola conseguí los neones pero no se si son los correctos en la etiqueta dicen 12V ac/dc sera que me sirven esos

Reply
avatar
24/6/13 21:29 delete

jorge, los neones tienen que ser parecido a los de el post, es decir a los de arriba.
saludos

Reply
avatar
jose padron
AUTHOR
5/8/13 14:21 delete

Buenas.., viendo tu tutorial.., por cierto muy interesantes.. estoy realizando un probador según tus instrucciones.. para verificar lamparas de monitor Lg. Flatron W1934S, en dicho tutorial hablas de 5 Voltios.., pero en otros tutoriales hablan de 12 V.. como saber con que voltaje es realmente.. gracias

Reply
avatar
5/8/13 23:11 delete

Jose, son dos tutoriales completamente diferentes:
uno es para probar las lamparas y el otro es para sustituir las lampasras en las misma tv (este post es el segundo caso).
el que sirve para probar las lamparas, la que se saca de un scaner... ese se coloca una fuente regulada para probar diversos tipos de lamparas con el mismo inversor, es por ello que menciono de 5 a 12v.
si son lampasras pequeñas sera 5v lampasras grandes se probaran a 12v dependiendo de la lampara.
espero haber sido explicito.
saludos

Reply
avatar
9/11/13 19:26 delete

Gracias por compartir esta valiosa herramienta ya arme este circuito y lo puse a prueba en un tv lcd panasonic TC-L32C22X que presenta la falla que se apaga a los pocos segundos de encenderse si quieren ver la falla les pongo el link http://www.youtube.com/watch?v=K_lG5K3cMQE
para los que no encuentran las resistencia como fue mi caso yo las compre en Ebay en el siguiente link http://www.ebay.com/itm/2x-47K-ohm-47000-ohm-47000R-5W-5-Watt-High-Power-Resistor-/400551906370?pt=UK_BOI_Electrical_Components_Supplies_ET&hash=item5d42c10c42

Reply
avatar
27/4/14 21:23 delete

una consulta en la lampara fluoresecnte que tiene ewte monitor salen 3 cables dos cables bo similares y otro mas delgado , ese cable de que es? como pruebo eso? o lo dejo al aire no mas?

Reply
avatar
27/4/14 23:05 delete

si el 3er cable es pelado, puede estar conectado a tierra... por lo general los cables de las lamparas son siliconadas.
saludos

Reply
avatar
28/4/14 01:15 delete

los dos cables iguales son rosados y el otro cable es blanco, pero no esta pelado.

Reply
avatar
29/4/14 23:19 delete

haz la prueba conectando entre un rosado y un blanco y si no tienes rultados conecta de rosado a rosado.
saludos

Reply
avatar
12/5/14 12:48 delete

Hola le felisito x tan grande aporte ya q yo estoy pasando x este problema de cm probar estos balastros pero ya q e encontrado la forma x medio de ud muchas gracias x este aporte
y yo tengo q desirle a todos los colegas de todas partes q aca en costarica si hay esas Recistencias y lamparas de neon o lus piloto cm quieran llamarles el unico problema seria el embia acada pais gracias a todo

Reply
avatar
12/5/14 12:49 delete

les dejo mi correo cisneroseddy75@yahoo.com
san jose costarica

Reply
avatar
Pablo
AUTHOR
22/1/15 19:49 delete

Hola soy Pablo, espero me puedas orientar Con esta duda.

Hay unas TV LCD que NO tienen esos conectores de 2 cablecitos sino que la tarjeta inversora ENTRA en bornes de plástico y dentro de cada borne solo hay UN contacto no hay dos como en los contactos del probador o como en las otras placas de inversores, y en la tarjeta solo hay UNA pista para esa lampara (una pista para cada lampara que hace contacto dentro del borne).. Mi pregunta es la siguiente, como conecto el probador en esas placas de inverter.

¿Un cable digamos el rosado va a la pista de la placa para esa lampara y el otro cable, el blanco, en donde lo conecto, a tierra, o a donde??

Te agradezco la ayuda, ya que tengo dos TV con ese tipo de inverter con un solo contacto y no con 2.

Reply
avatar
24/1/15 08:30 delete

Pablo, los inversores siempre tendrán 2 conectores, solo que a veces uno de los polos es común. tienes que identificar cual de las lamparas es el común más aun si solo tiene 1 transformador.
saludos.

Reply
avatar
13/4/15 19:45 delete

Saludos desde Argentina, una consulta tengo un monitor samsung syncmaster 2343 nwx (el que tiene teclado tactil para encender y entrar al menu) soy nuevo en esto de las reparaciones, no se tanto del tema, el problema que tengo es que no enciende, en la plaqueta de la fuente no hay nada en mal estado, los capacitores y los diodos estan todos bien, voltage llega, puede ser que por falla del inverter o de alguna lampara el monitor directamente no encienda? desde ya muchas gracias

Reply
avatar
13/4/15 20:25 delete

acabo de probar testear el inverter como lo hacen en uno de sus videos y pareceria que anda bien

Reply
avatar
GEKO
AUTHOR
3/10/15 20:51 delete

Obviamente esto es para CCFL, la aclaración esta de mas, esto es para que lo use gente que sabe.

Reply
avatar
a
AUTHOR
28/11/15 19:56 delete

excelente aporte hermano, una consulta por lo que logro entender todo va en serie y tendría que hacer el circuito como el diagrama pero dos veces osea uno para cada conector agradecería su ayuda dios lo bendiga saludos desde Venezuela

Reply
avatar
30/11/15 03:42 delete

efectivamente, realiza tal y cual... es una herramienta que funciona.
saludos.

Reply
avatar
4/5/16 05:12 delete

Dios increíble, pero cierto siempre es grande. Después de varias versiones de mi solicitud por el banco, he recibido un préstamo a través de una señora muy amable. Para obtener más información, póngase en contacto con ella por correo electrónico a: mickaelducobet@gmail.com que ofrece préstamos de € 3.000 a € 3.000.000 a cualquier persona capaz de devolver con intereses a una tasa baja de 2 %, no lo dude ese mensaje. Esta es una realidad perfecta. Corre la voz a amigos y familiares que están en necesidad.
el pago comienza cinco meses después de recibir su crédito
Que Dios os bendiga.

Reply
avatar


CONTACTENOS

PARA CUALQUIER SERVICIO TÉCNICO
Celulares:
RPM #999-8077290
Movistar y WhatsApp: 999-807-729
Claro: 986-111-674
USAR EL CORREO ELECTRÓNICO SOLO PARA ENVIAR FOTOS E IMÁGENES... MAS NO, PARA COMENTARIOS.
Email: sediart(arroba)hotmail.com
juanluismocu(arroba)gmail.com
LIMA Y PROVINCIAS - PERÚ
