REFRIGERADORA COLDEX NO FROST ELECTRONICA

La modernidad de las refrigeradores se da cada día tanto es así que las nuevas refrigeradores vienen con un circuito electrónico, dejando así a un lado los termostatos, timer, bimetal, Etc… En esta ocasión nos llego esta refrigeradora Coldex de 14Pz, por que no encendía, y la tarjeta electrónica viene en la parte de arriba en la cual también viene un led rojo o verde y un control que sirve para regular el frio.
Atencion con la flecha blanca.




















Estos refrigeradores vienen con 2 diferentes tarjetas, no del todo diferente ya que tienen los mismos dispositivos electrónicos pero en diferente ubicación. En la imagen de abajo podemos ver la diferencia entre las tarjetas.

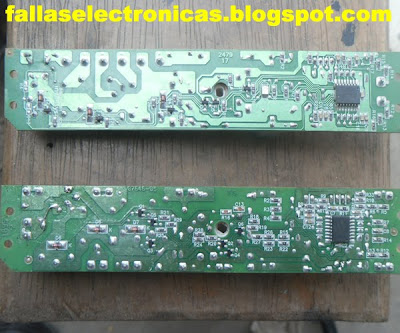

Viendo la tarjeta por la parte de atrás podemos apreciar la diferencia entre ellas pero a las finales las dos pueden trabajar en el mismo refrigerador como les repito debido a los mismos componentes que tienen ambas solo difiere la posesión de los mismos.














































Este es el microprocesador y su número es él: MC68HC908 y pertenece a INVENSYS modelos: 08054-024, 08048-01, 07640-024



















Podemos ver diferencias más de cerca y la posibilidad de reemplazarse en ambas, pero si es posible, las circunferencias y las flechas no muestran las diferencias.

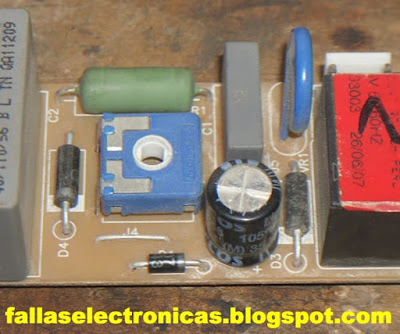

Esto es parte de la entrada de energía ya sea 220v ó 110v eso dependerá del país donde se use esta tarjeta. Si vemos detenidamente esta etapa apreciaremos que solo la posición cambia pero a las finales es lo mismo…. Aparte de ser un rectificador también es un reductor ya que el microprocesador debe tener 5vdc de alimentación.

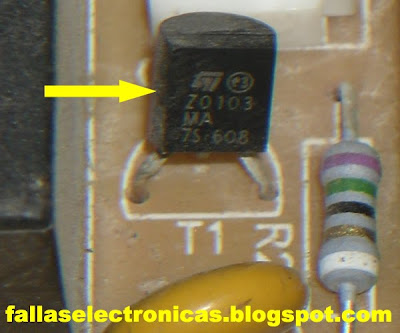

En la imagen siguiente veremos la causa común de de falla de esta tarjeta, y en la imagen tenemos el Triak numero Z0103, que al estar alterado no funciona el ventilador difusor de frio el que va dentro del freezer; por lo tanto no hay quien haga la circulación de aire frio, la refrigeradora se llena de hielo causando de esa manera el bloqueo… y este a su vez no permite que refrigere la parte de abajo del refrigerador, ósea el conservador de alimentos.
La solución mediática de este problema es conectar el cable del ventilador al terminal que dice “COM” (comprensor), es el que da funcionamiento al motor comprensor. Entonces cada vez que funcione el motor comprensor funcionara también el ventilador y así cumplirá su funcionamiento.
Debemos también, limpiar el drenaje, y el trimer que controla el frio ponerlo en mínimo.


















Para la prueba de banco de esta tarjeta la tenemos que conectar de la siguiente manera:
Encontraremos 2 terminales que dice “phase” y “neutral” en estos 2 puntos tenemos que colocar el cable multiuso. colocamos en el terminal de 4 conectores (así como se muestra con la flecha roja en la imagen) los sensores, de no tener los sensores, tenemos que prepararnos unos sensores caseros… lo cual consiste en unas resistencias de 10K… en imágenes mas abajo le mostrare como hacerlo.
La flecha amarilla nos muestra el LED (diodo emisor e luz) son unos bombillos electrónicos. Estos led se encenderán aproximadamente después de 5 minutos de haber conectado la tarjeta ya que tiene un retardo programado a ese tiempo, eso quiere decir que la tarjeta se activó y para probar que ya está funcionando nuestro motor comprensor conectamos un bombillo de 110v ó 220v según sea el caso… esto lo debemos conectar entre el “Com” y el “neutral” de no encender el bombillo lo ponemos en “Comp” y “phase”.


















Estos son sensores originales pero de no contar con esto podemos poner 2 resistencias de 10K, en cada punto una resistencia… para la prueba de la tarjeta tenemos que colocar los sensores o las resistencias porque si no, no activara nuestra tarjeta.

















Para fabricar nuestro sensor usaremos un terminal de una fuente de PC. Le cortamos un segurito que tiene y le colocamos una resistencia entre los cables negro y rojo, negro y amarillo… en la imagen más arriba pueden apreciar mejor.

























































¡Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Nextel:     51*106*6674
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674
Fallas Electronicas .com, Actualizado en: 1:19
Escrito por: fallaselectronicas- juan luis

80 comentarios :

Sergio(Uruguay) dijo...

Estupendo informe, de mucha claridad y utilidad, súper didáctico, felicitaciones!

JUAN LUIS dijo...

Gracias Sergio, este blog está diseñado a dar buena información a gente que lo necesita… Ya que no tuve la misma ayuda cuando yo lo necesitaba.
Un saludo.

Anónimo dijo...

miguel de moquegua

mi refrigeradora es coldex de las antiguas modelo RC31en una baja energia se me malogro.
el hecho es que cuando uno lo enchufa hace como si quisiera encender y ahi se queda, en el interior normalmente prende el foco.
mi Email: chino-2011mora1@hotmail.com

JUAN LUIS dijo...

Miguel, parece que tu refrigerador tiene mal el motor, en todo caso no estaría mal que primero descarten el relay y el térmico… pero si no da, es más que seguro que tu motor este mal.
Es sonido que hace como un “TAC” es porque el térmico se está abriendo porque está aumentando su amperaje entonces por protección y no cause más daños, se abre.
Saludos.

Anónimo dijo...

franco de arequipa
mi refrigeradora es no frost en pare de abajo no guarda frio que pude ser

Anónimo dijo...

mi refrigeradora goldex nofrost no guarda frio en la parte de abajo favor que solucion habra

Anónimo dijo...

es en arequià

JUAN LUIS dijo...

Amigo Franco comenta en un solo lugar no en varios, te dejo la misma respuesta. has la siguiente prueba: sacar todos los componentes importantes de tu refri y hacerle las pruebas respectivas, estos son: el timer, termostato, bimetal, resistencia, ventilador. Aquí encontraras tip´s como hacerlo…. Después, si todo está bien instala todo y baja el termostato a 1 ó 2. Has la prueba del descanso, es decir prueba por cuánto tiempo permanece encendido y apagado el motor. Este debe descansar la primera vez en 4 horas y después cada 30 minutos encendido y 30 apagado.

Saludos, y comenta para ver que hacemos.

Anónimo dijo...

Dacio de Arequipa
hola tengo un refrigerador no frost goldex modelo rn 36 el cual el led de la targeta permanentemente esta parpadeando y no enciende prove el motor de forma manual y si enciende que puedo hacer posees el diagrama
gracias

JUAN LUIS dijo...

Hola dacio, si tu refrigerador es igual del post es posible que este mal tu tarjeta, es decir que no está enviando voltaje al ventilador… revisa si el ventilador funciona, si hecha aire. Si no funciona al abrir la puerta presiona un SW (interruptor) que está en el marco de la puerta.

Comenta para seguir.

Anónimo dijo...

Dacio Arequipa
hola gracias por la respuesta el ventilador esta bien ya lo probe dime sabes como determinar que el microprocesador de la targeta este mal que solucion le darias si fuese el caso
saludos

JUAN LUIS dijo...

Hola dacio, el microprocesador? Mmmm, no creo, pero puede ser. Estas tarjetas tardan como 5 a 10 minutos para encender el motor, así que primero se debe esperar, pero a pesar de eso no enciende, revisar los sensores… en las imágenes 12 y 13 toco este tema, revísalo y comprueba si están bien tus sensores.

Un saludo.

Anónimo dijo...

mi refri coldez igual al modelo de arriba palpita mucho la lucesita de alarma y suena fuerte el ventilador k solucion le doy?

JUAN LUIS dijo...

nombre y procedencia...de lo contrario no habrá respuesta.

saludos.

Cibermss dijo...

Hola Juan Luis, Te saluda Michaell amigo la refri tiene un problema no enciende la comprensora ni el ventilador soloe nciende el foco de adentro mira entendi bien como solucionar el problema del ventilador pero podrias darme un alcance mas detallado el porq no prende el comprensor si los sensores estan bien!!

JUAN LUIS dijo...

Michael, este modelo de refrigeradores no encienden si está mal uno de los sensores o si uno de los SW (interruptores), está abierto… además tienes que esperar unos 10 minutos para que la maquina testee al sistema y recién encenderá.

Saludos.

Anónimo dijo...

CRACIAS POR COMPARTIR SOLO FALTA EL OTRO TARJETA QUE MUESTRES COMO PROBAR LAS CONECIONES ELECTRICAS SIN MAQUNA.GRACIAS, FLORENCIO MEJIA.LIMA PERU.

Anónimo dijo...

FLORENCIO MEJIA MI CORREO FRIO.GAS@HOTMAIL.COM
MANDAME LA FOTO PROBANDO LA OTRA TARJETA DE COLDEX POR FAVOR O DEME SU NUMERO PARA CORTANTAR.

JUAN LUIS dijo...

Florencio para la prueba solo guíate de las conexiones, por el momento no cuento con esa tarjeta para hacer la prueba y ponerlo en el blog… pronto lo haré.

Saludos.

Cibermss dijo...

Michaell : hola amigo Juan Luis sabes, verifique la tarjeta y el regulador q controla la ventiladora de la refrigeradora estaba kemado asi q lo puse directo con la salida del motor osea cuando funciona la ventiladora tambien lo hara el motor... en uno de tus comentarios lo dijiste, y buena solucion esa .. otro del problema es q llega el voltaje al motor pero en 10 segundos se abre el termico y no arranca el motor revise el relay y se encuentra en buen estado medi ohmeaje donde encontre lo siguiente q el ohmeaje de trabajo es de 8 ohm y el de arranque tiene 24 ohm entre los dos me da 34 ohm.. dime esta bien los ohmejes de este motor ?? el motor no funciona con condensador ni nada por el estilo ... comento q cuando los 220 v llega al motor me fijo con el multitester q en el arranue el relay permite la corriente por 2 segundos y luego se desactiva quedando el voltaje en los puntos del termico y de trabajo en ese momento puenteo nuevamemnte el arranque para ver si arranca y cuando le doy como minimo 3 puentasos da marcha el motor ... y congela!

JUAN LUIS dijo...

Ciber, cuando tengas problemas con el encendido del motor es mejor probar con otro relay y térmico para estar más seguro… el ohmeaje del motor según me cuentas está en buen estado así que no creo que baya por ahí el lio, pero no te confíes por que el motor puede marcar bien pero esta recalentado y el multi no mide eso.

Saludos.

sandro de tacna dijo...

soy sandro de tacna:
gracias por la respuesta. tengo esta refri y mi problema es que no controla la temperatura minima y asi lo pongo el regulador en minimo igual me congela todo en exceso y no enciende el ventilador.

JUAN LUIS dijo...

Sandro, el ventilador lo tienes que unir junto al relay del motor y cada vez que trabaja el motor trabajará el ventilador…. Si no funciona el ventilador no funcionará el termostato electrónico.

Saludos.

Cibermss dijo...

Amigo Juan Luis eh cambiado el termico y el relay y con estos repuestos nuevos eh probado el motor y sucede lo q te conte en el comentario anterios.. segun lo q me comento el cliente es q la refrigeradora lo ah tenido enchufado por lo menos un par de dias no congelaba solo encendia el foco interior y cuando fui a revisar encontre el motor bien caliente y el termico achicharrado es por eso q cambie el termico y el relay ...eso si antes conecte el ventilador con el motor porq el triac q controla la ventiladora lo tenia malogrado... por un recalentamiento podria ser el problema de arranque; aunq cuando arranca por varias descargas de corriente se hecha a marchar y congela muy bien!! ..

JUAN LUIS dijo...

Cibermss, es posible que la bobina el motor haya sufrido un recalentamiento y eso conlleva a que no tenga fuerzas para el arranque… la solución que le puedes dar es colocarlo un relay de 110uf a 130uf a 220vac en el arranque para poder ayudar a lanzar al motor.

Saludos.

Cibermss dijo...

Amigo Juan Luis te refieres a un condensador de 110 uf o 130uf - 220v no polar verdad??? y lo pongo en serie antes o despues del relay??

Cibermss dijo...

Amigo Juan Luis gracias por tu aporte con lo del condensador ... en ves de poner un condensador compre un relay( RP421O ) con bobina de 1. 1/4 hp y wala solucionado el lio con el arranque ahora funciona excelente el motor. =)

hector dijo...

donde consigo la targeta

JUAN LUIS dijo...

Héctor puede repara la tarjeta porque son buenas y soportan una reparación… de dónde eres Héctor?

Anónimo dijo...

la refrigeradora codex rn 36 no funciona el ventilador estaba mal el ventilador lo remplace y no funciono remplace el triac por que estaba mal y aun asi no funciona el ventilador tiene que ver algo la resistencia que esta a su costado de bajo ohmiaje

Anónimo dijo...

la refrigeradora codex rn36 no funciona el ventilador estaba mal el ventilador lo remplace y no funciono remplace el triac por que estaba mal le coloque un remplazo y no funciona el ventilador tiene que ver algo la resistencia de bajo ohmiaje que esta al costado con el condensador ceramico soy miguel angel flores correo tecniperu@hotmail.com

Anónimo dijo...

tecniperu@hotmail.com soy de lima peru

JUAN LUIS dijo...

Miguel, estas tarjetas tienen un inversor tipo transistor digital el cual se altera y no cumple con su propósito, es decir que el pulso que sale del microprocesador se queda en algunos de los componentes antes de llegar al triak. No te puedo decir cual está mal por que cuando se altera el triak el daño que causa puede ir hasta el micro… por tal motivo aconsejo a los amigos que la línea que sale del triak y va hacia el ventilador, sea cambiado de posesión, es decir conectar ese cable al relay que va a alimentar al motor comprensor para que cuando funcione el comprensor también funcione el ventilador.
Espero haber cubierto tus expectativas.

Un saludo.

Anónimo dijo...

muchas gracias por la informacion juan luis que tengas unas felices fiestas y un prospero año nuevo te desea miguel angel

San dijo...

SANDRO H. de Tacna,
Muchas gracias por compartir tu información y dar soluciones a multiples fallas como en el caso de la refrigeradora coldex RN36,ya que estaba buscando el T1 porque habia reventado y no sabia que era un triac ,pondré en práctica tus aplicaciones y consejos.

gracias.

Construtech dijo...

Saludos Juan Luis, te felicito por tus aportes, queria comentar que tengo una tarjeta invensys 08048-01 que presenta la falla de no encender el ventilador , me parece oportuno colocar el ventilador en paralelo al compresor. Pero queria saber si has intentado reemplazar el triac y verificar cual es la causa de su daño ?.
Gracias Charles, Venezuela

JUAN LUIS dijo...

Charles, en muchas oportunidad he intentado repararlo pero simplemente no dura esa reparación la idea no sé porque. Al colocarlo en paralelo con el motor no he tenido ningún lio… así que ya no quiero estar yendo nuevamente a la casa del cliente por el mismo problema.

Saludos.

Construtech dijo...

Saludos Juan, me parece que es muy practica tu solucion. Gracias por contestar. Tengo otra nevera que tiene la tarjeta invensys 08048-01 y el sensor de temperatura Metalflex tv-433C esta en corto es decir registra 0,00 Ohms en cualquier condicion de temperatura presente. La nevera arranca el compresor pero el ventilador no arranca. No consigo el original, cual puedo colocar como sustituto?. Pienso que esa deberia ser la falla, que me puedes comentar? Gracias

JUAN LUIS dijo...

Los sensores de temperatura por lo general vienen de 10Kohmios, así que te sugiero que busques una a ese ohmeaje y lo pruebes. Lo que puedes hacer es, buscar el otro sensor y medirlo en estado normal y medirlo y con esa medición adquirir el otro.

Saludos.

Anónimo dijo...

hola juan luis soy rafa de cuautla morelos mex,en un voltimetro en donde le pongo para poder checar los sensores i saber que estan bien.......... gracias

JUAN LUIS dijo...

Si es digital en 20k, si es analógico, en X1K ó X10K. los sensores miden 10Kohmios aproximadamente y si están en buen estado al momento de enfriarlos deben subir ese valor.

Saludos.

Anónimo dijo...

lenoir : de lima
TENGO UN REFRIGERADOR COLDEX RN33 QUE NO ENFRIA EN LA PARTE SUPERIOR POR DON DE DEBO EMPEZAR A REVISAR.

JUAN LUIS dijo...

Lenoir…
No explicas si tu refri es no frost, que revisión le hicieron y si es electrónica o con timer.

Comenta para seguir..

Enrique de Lima dijo...

Tengo una Coldex RN36, un dia comenzo a parpadear y congelaba suave, pero cuando lo desenchufe y volvi a enchufar ya no congelaba, ni arriba ni abajo, pero sigue parpadeando el led verde; cual puede ser el problema y como saco la tarjeta o como lo desarmo.
Gracias

JUAN LUIS dijo...

Amigo Enrique….
Lo mejor que te puedo recomendar es que lo lleves a un especialista. El refrigerador que tienes necesita de una persona que es entendido en la materia porque es electrónica y no servirá de nada que lo quieras reparar tú ya que no cuentas con el conocimiento necesario.

Saludos.

Anónimo dijo...

Amigo Juan Luis
Gracias por tu información, voy a probar en lo referente a la conección del ventilador; espero que funcione perfectamente.
Soy Angel Jaeger de Baños del Inca - Cajamarca.
Dios te bendiga.

Anónimo dijo...

hola soy william de peru me llego un RN33 no enciende solo parpadea el led llega los 220 y tanbien esta los 5 volt que alimenta el micro el triac bueno puse las resistencias como sensores y nada no activa el relay que para que de pase para encendido de motor espero su ayuda desde ya les doy las gracias

JUAN LUIS dijo...

William…
Tienes que mantener la calma amigo, publicaste dos veces el mismo comentario.
En cuanto a tu falla, si estás haciendo el testeo te recomiendo que lo hagas en el mismo refrigerador y lo hagas con la puertas cerradas, coloca en mínimo la perilla de frio y conectas a la red eléctrica espera 5 minutos eso es lo que esta maquina demora para hacer una testeo del sistema.

Comenta para seguir.

Anónimo dijo...

Hola, mi nombre es Hector Santos vivio en Popayan Colombia, tengo un refrigerador Sam sung de dos compartimentos verticales uno de congelacion y el otro de conservacion, el lado de conservacion no enfriaba al revisar el evaporador y todo su alrededor estaba congelado prob+e el motor del ventilador y nestà dañado, veo que ese motor trabaja con 12 voltios DC,al medir voltaje DC en el conector no me dio ningun voltaje, el motor del ventiladot trae tres cables, dos de ellos en un conector y en otro cinector un solo cable de, les pido el favor me digan donde ese encuentra la fuente regulada que proporciona los doce voltios Dc, y cual pude ser la causa de que el motor se haya dañado.. Gracias

Anónimo dijo...

Hola, ayer revisè un sistema de ire acondicinad o marca Lg, el problema que tiene es uq la vnetilacion es muy poca asì se coloque en el maximo de ventilacion y por esa razon el enfiramiento en la habitacion donde està instalado no es suficiente, en el manual de instalacion deice que el modelo es SU/SZ/S3 Chassis , y no da ninguna indicaciòn de cual puede ser la falla, No se como llega al motor del ventilador que mueve el aire a traves del evaporador para medir que voltaje le llega, ojala me puedan ayudar gracias .Hector de Popayan Colombia

Anónimo dijo...

HOLA BUENAS TARDES SOY YUSSEL DE VENEZUELA, TENGO UNA NEVERA COLDEX, MODELO CN36E1, 309 LTS, EL CASO ES QUE HA DEJADO DE ENFRIAR EN LA PARTE DE ABAJO, LE AGRADECERIA CUALQUIER AYUDA

JUAN LUIS dijo...

Héctor….
Para que encuentres la fuente de alimentación de este ventilador, tienes que ubicar una cajita donde se encuentra toda la parte electrónica de tu refrigerador. Por lo general se encuentra en la parte de atrás cerca al motor. Qué modelo es tu refri?
En cuanto, por que se malogra el motor, es debido al constante contacto con la humedad.
Saludos.

Héctor…
El cambio de velocidad del ventilador se genera variando la frecuencia a la que trabaja el motor ventilador del AA. Esta variación lo hace la tarjeta electrónica, si no sucede esa variación es porque la tarjeta no está cumpliendo esa función. Que marca y modelo de AA es?
Saludos.

Yussel…
La falla más común es que no esté funcionando el sistema de deshielo, para ello es necesario que veas los demás post donde hablamos mucho sobre este tema, se ha comentado en extenso sobre esta falla no está demás que revises los comentarios.
Saludos.

Anónimo dijo...

Hola Juan Luis,gracias por tu ayuda, en el manual del AA dice Modelos SU/SZ/S3 Chassis,, es un split LG, la verdad no sè como llegar hasta la tarjeta; este AA tiene un frontal de vidrio o espejo el cual se sube un poco y luego de descuelga y deja ver el evaporador y al lado derecho se ven las conexiones de la tuberìa pero no se ven cabes ni tarjeta electronica; ademàs esta instalado dentro de un armario y el espacio es muy reducido y no se puede mirar por los lados,,, Del refrigerador en un proxima comunicacion te digo la referencia,,, nuevamente gracias por tu ayuda, y que Dios te guarde.. Hector Santos de^Popayan Colombia

JUAN LUIS dijo...

Héctor…
Este modelo de AA tienen varias alternativas para variar el modo que uno necesite la distribución del aire. En el control remoto tienes la alternativa baja media y alta, además una opción de más alta que se encuentra en el control dentro de la tapita, si no me equivoco el botón que controla esto se llama chaos o caos, verifica esta opción, después dentro de sus opciones también hay un sistema de enfriado rápido ultra para el ventilador esto lo hace por 30 minutos para agilizar la re circulación de aire frio dentro de la habitación.
Te sugiero que primero verifiques estas opciones y luego seguimos.

Saludos

Anónimo dijo...

Hola soy Jovita de Arequipa mi refrigeradora es coldex no frost modelo rn33 y la parte de abajo de la refri no enfria y el técnico me ha dicho que es la tarjeta y cuesta S/.250 ¿asi cuesta? también el indicador de luz verde se queda prendido. Agradezco tu respuesta

Anónimo dijo...

Buenas noches tengo una nevera g-plus, y la tarjeta electrónica es igual a esta, no funcionaba el ventilador y compre y cambié la tarjeta por una nueva pero el ventilador sigue sin funcionar, yo lo probé afuera y funciona, agradezco que me ayuden.
Daniel desde Venezuela

Richardo dijo...

Amigo soy richardo de venezuela hice la reparacion del ventilador como ustedes indicaron y la nevera funciono fino pero despues de 2 dias empezo a titilar el led varias veces y encontre el freezer con hielo en la parte trasera(ojo el ventilador esta funcionando) que puedo hacer en este caso, gracias

Anónimo dijo...

Que tal tengo una refrigeradora no frost coldex RN 33 que esta entrando el deshielo ya cambie la tarjeta y el sensor de deshielo el de color negro pero igual no entra aparte de eso quisiera saber como es que entra el deshielo porque aparte de ese sensor tiene dos sensores de color blanco
Gracias

jeimit benven dijo...

Hola señor juan una consulta tengo esa misma refri Coldex de 14Pz (la misma que esta en la foto )
y ase poco le puse gas y funcionava bien , lo que pasa es que despues de 2 semanas el motor ya no se apaga y el led verde que tiene que esta a lado del regulador de frio parpadea , tamb el evaporador solo se congela a la mitad

por ultimo el condensador antes estaba caliente y ahora esta tibio medi frio tendra algo que ver con eso? gracias por su respuesta

fallaselectronicas- juan luis dijo...

claro jeimit, cuando le falta frío a los sensores envía esa señal a la tarjeta, y esta indica a través del led que hay un error.
por eso cuando las puertas se quedan abiertas de esta refrigeradora también el led hace ese mensaje.
tienes que medir la presión del gas para ver si no tiene perdida.
saludos

VICTOR JULIO CANEPA CHALAN dijo...

hola tengo justa la refri de las fotos, no entiendo mucho de electronica pero la mia dejo de congelar la parte de abajo. la parte de arriba funciona normal, que debo hacer. o cuanto me saldria arreglarlo con ustedes. canepav@gmail.com

fallaselectronicas- juan luis dijo...

Victor si vives en Lima, lo podemos hacer nosotros, pero si no, creo que es imposible.
Aquí hay mucho tema sobre este problema revisa todo hasta los comentarios para poder solucionarlo.
saludos

DANIEL AULAR dijo...

Mi Nombre es Daniel de Barquisimeto, Lara, Venezuela, tengo una nevera Bosch Mod. KSU297234H/04, Voltaje 110v, dejo funcionar sin ningun motivo a otro, la nevera tenia su protector electrico, elcual no me explico porque dejo de enfriar, la misma enciende la luz interna mas no enciende compresor y motor ventilador, tomando en cuenta subiendo en botón en mínimo y máximo y ninguno arrancan. Hice prueba por separado de compresor y motor ventilador, estas dos (02) individualmente funcionan perfectamente, también realice prueba de continuidad cable por cable y están bien, mi deducción esta en la tarjeta electrónica(Unidad de Control), el cual necesito de su apoyo profesional y contar con su ayuda técnica basada a la electrónica ó soluciones eléctricas para que funciones dicha nevera. Mi email es aulardaniel@yahoo.com muchas gracias.

DANIEL AULAR dijo...

Hola es Danie nuevamente , olvide escribir que la targeta electronica (Unidad de Control) nevera Bosch Mod. KSU297234H/04, Voltaje 110v es el modelo Invensys 08048-01. Gracias

fallaselectronicas- juan luis dijo...

daniel, es imortante hacer un descarte a los sensores, SW de puerta, si estos estan mal, cualquiera de ellos, definitivamente el refrigerador no encenderá.
la otra opción es la tarjeta electronica, es necesario verificar voltajes en la miema para ver si se esta alimentando correctamente.
saludos

Edgar Cruz Juarez dijo...

Buenas noches,
Y gracias de antemano por la ayuda que me brindas.
Te adjunto fotos de una tarjeta de refrigeradora no frost coldex antigua que tiene un condensador color azul B32614/SN u68/K/630 y que tiene 8 terminales y que no tiene led incorporado(esta tarjeta esta mal) y la voy a reemplazar por la tarjeta que tiene un conector o bornera de 6 pin con cables de colores y led incorporado con un condensador grande de color plomo.
Me guie por los cables de color y ni bien la enchufe el refrigerador el compresor arranco y trabaja y despues de esperar unos 10 minutos aun no y no prende el ventilador,creo que tiene que ver las conecciones del swith o interruptor del ventilar. Y algo mas , y veo que necesito de tu guia.
Saludos

Edgar Cruz
Arequipa

fredy condori espinal dijo...

Hola Juan Luis soy Fredy del Rimac
tengo una refrigeradora COLDEX NO FROST Modelo RN 38. Supongo que al igual que todos mi refrigeradora no esta enfriando en la parte de abajo y eso produce que los alimentos no se conserven ( eso es una falla común en este tipo de refrigeradoras? ) . Cuales serian los pasos a seguir para solucionar el problema?

fallaselectronicas- juan luis dijo...

Fredy, no me ubico por el modelo, dime, tiene tarjeta electronica? en la parte superior de la puerta hay un control de frío y un foquito (LED), indicador?
esta falla es comun en todo los no frost.
saludos

estudiante dijo...

saludos
soy elvis he tenido un problema con la tarjeta de control de una refrigeradora bosch modelo k5u43-av no dispongo del valor de la resistencia de 3w queria saber de que valor es por favor.

fallaselectronicas- juan luis dijo...

es necesario saber de que tipo de tarjetas me comentas el modelo de la tarjeta, no del refrigerador. si tienes fotos envia a mi correo los datos estan al final.
saludos

Elliott Hilario dijo...

tengo un refrigerador igual al de tus imagenes que me congela demasiado que podria ser los sensores??

fallaselectronicas- juan luis dijo...

los sensores o el control de frío esta muy alto.
saludos

Raul Espinoza dijo...

tengo una refrigeradora coldex CN29 no frost , el motor no para de trabajar y calienta demasiado que hacer , ( de rato en rato lo desconecto y lo conecto para que enfrie), pero no es lo normal

fallaselectronicas- juan luis dijo...

por lo general el termostato es el que hace esa función... baja al mínimo el termostato.... si continua con la falla susutituye el termostato.
saludos

alejandro RAMON OCHOA dijo...

hola buenas noches por favor me podrias decir que color de cables van a cada terminal del tablero de control de coldex.
gracias...

fallaselectronicas- juan luis dijo...

alejamdro, yo conozco 4 modelos de Coldex con tarjeta electronica, me gustaría que seas más explicito para poderte ayudar.
saludos

aamv pastor dijo...

amigo juan luis gracias por tus conocimientos y esta preciosa pagina
es de gran ayuda para los que estamos en la materia
DIOS LOS BENDIGA

fallaselectronicas- juan luis dijo...

Ok Pastor, si te gustó, compártelo, y dale Like a los vídeos. no te olvides visitar mi canal de youtube. Suscríbete
saludos.

steve garcia dijo...

hola soy steve de piura :
tengo un refrigerador coldex rn36 y al momento que lo conecto se ensiende el motor compresor y a la misma vez las recistencias de deshielo pero el ventilador no ¿que falla puede ser?

fallaselectronicas- juan luis dijo...

Steve, han echo alguna modificación a la tarjeta? si se están activando ambas es porque tiene problemas la tarjeta... se deben verificar los pulsos del micro hacia los relay.
saludos.
