COMO PROBAR BI-METAL DE REFRIGERADOR NO FROST

En esta ocasión veremos cómo probar el Bi-metal de una refrigerador Mabe, nos llego este refrigerador por que se acumulaba con hielo… revisando todos los componentes asociados al sistema de enfriamiento nos quedaba solo el Bi-metal así que procedimos a hacer el descarte para ver si está en buenas condiciones….

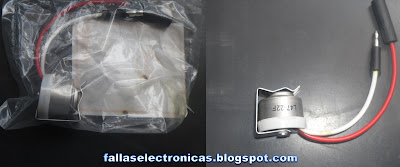

Identificamos el componente y procedemos a retirarlo.


















Retirado el Bi-metal procedemos a ver cuáles son los cables para hacer la prueba, este Bi-metal viene con una cinta y entre ella hay tres cables… entonces si apreciamos más detenidamente vemos que el Bi-metal trae los cables naranja, rosado.


















Identificado los conectores procedemos a hacer la prueba con el multitester en el rango de 200 ohmios. Si cuentan con un analógico también podemos probar en el rango de 1x.
Cuando el Bi-metal esta en el medio ambiente debe marcar infinito (ABIERTO), tal como se muestra en la siguiente imagen.

























Entonces metemos el Bi-metal en un refrigerador que está en funcionamiento o sea que esta congelando… lo dejamos por unos 20 minutos y procesos a medirlo nuevamente…

















La medición que le hacemos a nuestro Bi-metal nos da infinito (abierto) eso significa que nuestro componente está mal, no conduce energía después de haberlo congelado.


















Después de haber descartado nuestro Bi-metal y encontrado defectuoso, compramos otro, pero como siempre debemos probar el que compramos como precaución para estar seguro de lo que estamos instalando porque es bien sabido que a veces nos venden componentes defectuosos y para no estar en problemas procedemos a descartar…











Nos marca continuidad o sea .001 que representa sin resistencia.

















Bueno, verificamos que efectivamente está en buenas condiciones, y para estar más seguro le hacemos la última prueba la cual consiste en: empuñar el bimetal tal como se muestra en la imagen y esperamos por unos minutos hasta que vuelva a marcar infinito o abierto. Entonces comprobamos que está bien con esa prueba sencilla.














¡Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Nextel:     51*106*6674
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674
Fallas Electronicas .com, Actualizado en: 1:29
Escrito por: fallaselectronicas- juan luis

85 comentarios :

Anónimo dijo...

Moises Zagala de Venezuela.

El bimetal o termostato se encarga de pasar corriente a la resistencia de deshielo, por eso cuando se daña el refrigerador comienza a acumular hielo. Para acelerar las pruebas les recomiendo conectarlo a un multímetro en continuidad y para que entre en conducción meterlo en un recipiente lleno de hielo, y para que se abra pues se toca con un cautin la lámina del mismo (la que va alrededor de la tuberia de salida). Si esta bueno, entonces hay que medir el valor ohmico de la resistencia de deshielo. Saludos.

Anónimo dijo...

Comentario; para la prueba el be- metálico también lo podemos colocar en la entrada de liquido del mismo refrigerador, y nos da el mismo resultado.
Hugo Bedoya Montería Colombia

Anónimo dijo...

ha perdon mi nombre es rolando y soy de saltillo coahuila soy el de la resistencia

JUAN LUIS dijo...

Rolando, no explicas donde es el recalentamiento? Más datos por favor.

Saludos.

Anónimo dijo...

es en la resistencia c calienta muchisimo y huele muy mal tengo que desconectar el refri asta que c enfria y lo tengo que volver a conectar que tengo que hacer soy rolando

JUAN LUIS dijo...

Rolando cuando un sistema de deshielo calienta demasiado significa que hay un problema, por lo tanto se debe revisar paso a paso cual es ese problema… empezamos entonces revisando en qué condiciones esta el bimetal porque es el encargado de cortar la energía cuando ya se deshilo el freezer. El otro punto que debemos revisar es el timer, porque si se queda pegado en deshielo suele causar esa falla.

Saludos.

Victor Garcia dijo...

Hola, primero que nada muchas felicidades por el blog y muchas gracias me es de gran ayuda.

Soy Victor Garcia, te escribo de Mexico.

Mi duda es sobre cual es el lugar correcto para colocar el bimetal. Espero puedas auxiliarme.
De antemano gracias.

JUAN LUIS dijo...

Víctor…
En mi experiencia y pruebas, modificaciones, he detectado que el mejor lugar es antes del tubo recogedor de gas o u lugar que este lo más alejado de la resistencia.
Si puedes abrir el freezer y verificar cuando esta acumulado de hielo, en donde se junta mas… ese es un lugar propicio. Revisando y viendo donde hay más acumulación de hielo.

Saludos.

Victor Garcia dijo...

Juan Luis, mil gracias, pondre en practica tus consejos.

Espero volver a contar con tu ayuda en el futuro.

Saludos desde Mexico.

Victor Garcia dijo...

Hola Juan. Solicitando nuevamente tu ayuda.
Tengo problemas con un refrigerador GE no frost mod. TBX88YB01 el cual se bloquea. Es electronico por lo que no tiene timer. Revise todos los componentes, resistenncia, bimetal, compresor, termostato, drenaje, etc. etc. y encontre dañado el bimetal, ya se lo cambie (lo probe antes instalarlo segun tus instrucciones) y aun asi sigue bloqueandose. En cuanto a los tiempos de trabajo son normales, en promedio trabaja 30 min y descansa otro tanto igual. Tambien lleva dos sensores uno para el freezer y otro para el conservador,puede ser que estos sensores o la tarjeta esten dañados?? y como puedo probarlos para confirmarlo. Espero y puedas auxiliarme. De antemano gracias por tu ayuda me es muy valiosa.

Saludos desde Puebla, Mexico.

Victor Garcia

JUAN LUIS dijo...

Víctor…
Los sensores que llevan los refrigeradores son del tipo NTC… la forma de medir a estos dispositivos es: cuando esta a temperatura ambiente te debe medir 10kohmios… al introducirlo a un vaso con hielo debe aumentar la resistencia. Déjalo por buen tiempo y ve hasta cuanto llega. Luego verifica el otro debe llegar hasta el mismo valor de la otra al mismo tiempo.

La otra opción es que el relay que energiza la resistencia debes verificar en qué condiciones se encuentra.

Comenta para seguir.

Anónimo dijo...

Hola saludos de mexico d.f.
soy Jose Cruz
Felicidades y gracias por compartir tus conocimientos con todos Juan Luis, solo un pequeño aporte,en las tiendas de electronica venden latas de congelante en aerosol, solo se lo aplcas y listo, se me hace mas practico que meterlo al hielo o al refri. gracias

Anónimo dijo...

Hola Mi nombre es Juan Colli y escribo de Campeche
Tengo un refrigerador mabe que quemo el ventilador que va en el congelador, lo cambie y trabajo 2 meses bien y lo volvió a quemar, la pregunta es que podría estar ocasionando que esto suceda, de antemano gracias.

Anónimo dijo...

soy hugo del distrito federal
mi pregunta es de un refrigerador GE mod TBS17ZC
cuando el bimetal esta dañado puede dañar tambien la tarjeta? GRAX

JUAN LUIS dijo...

No Hugo, simplemente que no refrigera en el conservador de alimento, obstruye el ducto y no permite fluya el aire frio, por lo tanto no refrigera en la parte baja.

Saludos.

Anónimo dijo...

disculpa juan luis soy de acapulco mi nombre es leonel mi problema es q mi congelador congela bn lo q pasa es q hace mucha escarcha en el cerpentin la recistencia ta probe conectandola a la corriente y se calienta creo eso indica q esta bn lo q no me cuadra es q mi bimetal tiene abierta la tapitaque tiene ensima es como de goma de plastico la tapita por q esta abierta? Ya no sirve tengo q cambiarlo? No tengo lo necesario para medir si esta bn q me sugieres? De ante mano gracias

leonel dijo...

hola juan luis me llamo leonel y soy de acapulco mi problema es el siguiente, mi congelador congela bien lo q pasa es q no enfria la parte de abajo cheque la resistencia conectandola a la corriente directo y calienta bien creo q eso indica q esta bn lo q pasa es q veo el bimetal y se ve abierto de la tapita que tiene tapandolo la cerre y no vi ni una mejora por q se abre? Ahora la resistencia tiene unos fusibles en los cables donde se conecta tambien tengo q revisarlos?

Anónimo dijo...

Necesito ayuda Refrigerador no enciende!!!
Sucede que tengo un refrigerador Mademsa Nordik 415 y no enciende el motor ni enfría (solo la luz interior), después de mucho revisar por internet probé darle contacto directo al compresor retirando el protector térmico y el relé y conecte directo al compresor sus respectivos cables y puentie la bobina de arranque con la de trabajo y encendió el compresor (por suerte), en un servicio técnico chequearon el relé y me dijeron que daba valores correctos, no se si será el protector térmico que al agitarlo suena como suelto algo adentro, o será el termostato, ya que este lo reemplazaron pero al parecer no tiene continuidad, tengo la duda ya que al termostato le llegan tres cables (verde, café y blanco) y por separado dos cables que van a una boquilla blanca que al conectarlo al termostato se enciende la luz. Con un busca polo revisé cuál cable tenía electricidad y solo veo que el cable que tiene la boquilla blanca para enchufar tiene electricidad en uno de sus dos conectores con electricidad (supongo que el positivo), ninguno de los tres cables (verde, café y blanco) parece tener electricidad.

No sé si será el protector térmico que no da la partida o el termostato.

Agradecería enormemente me iluminaran, o al menos orienten que hacer.

JUAN LUIS dijo...

Leonel…
Si vez algún dispositivo que está en malas condiciones es preferible cambiarlo para evitar problemas, solo es cuestión que lo retires y compres igual.
Saludos.

Al migo anónimo… lee las condiciones para los comentarios.

emilio jose diaz contreras dijo...

alluda tengo un mademsa nordik 415 el caso es que trata de encender vibra y a los 5 segundos suena el clic creo que es el sistema de arranque pero donde se encuentra en este modelo y como se repara. Emilio de Chile
lionofgod.diaz@gmail.com

emilio jose diaz contreras dijo...

alluda tengo un mademsa nordik 415 el caso es que trata de encender vibra y a los 5 segundos suena el clic creo que es el sistema de arranque pero donde se encuentra en este modelo y como se repara. Emilio de Chile
lionofgod.diaz@gmail.com

Anónimo dijo...

hola que tal soy jesus de toluca y gracias por tus videos ya cheque mi refri mave que esta haciendo mucha escarcha y no pasa el frio a la parte de abajo debido a tanta escarcha se tapan los orificios por donde debe salir el aire la resistencia esta bien ya la cheque crees que sea el bi-metal lo boy a checar tambien pero si no que otra cosa puedo revisarle gracias por tu ayuda

Anónimo dijo...

Hola, soy Melvin de Costa Rica.
Mi problema es el siguiente: debo reparar una refrigeradora GE vertical con control electrónico.
Enfría perfectamente y deshace la escarcha sin ningún problema. El modelo tiene el control de temperatura junto a los controles del dispensador de hielo y agua en la puerta. Al presionar la palanca para dispensar hielo o agua, los leds se apagan, no produce ningún efecto, y al soltar la palanca, regresa el indicador led a su estado anterior. Lo mismo ocurre si presiono el botón de la luz.
Ya cambié tarjeta principal y también la tarjeta de display, pero el problema continúa. La única opción que tengo ahora es que haya un problema en el cableado que conecta ambas tarjetas. Su ayuda será muy apreciada.

Anónimo dijo...

Hola. Primero agradecerle personalmente este espacio, su profesionalidad y solidaridad informativa. Me llamo Antonio y le escribo desde el sur de España, Cádiz. Tan sólo quería preguntarle cómo se puede sacar la sonda de descarche del avaporador de mi frigorífico Endesa CT 1850NF. Me refiero a esa que va metida entre las láminas del evapozador, pues no quisiera romper esas láminas. La necesito cambiar porque me hace hielo, y ya he comprobado las dos resistencias y estan bien, ahora, quiero probar y cambiar la ficha térmica (cables rojo y blanco) y también la sonda de descarche de la que le hablo, que es la que no sé cómo sacar de su alojamiento entre las láminas tan finas del evaporador sin hacer un destrozo. Gracias de antemano. Si puedo le enviaré fotos.

Anónimo dijo...

Disculpe el olvido. Soy de nuevo Antonio, De cádiz, España. Se me olvidó consultarle también si es normal el pequeño orificio (flecha 1 de la foto EDESA1Y2)que le he enviado, si se puede tratar de una fuga de gas, aunque no creo, porque mi problema es que el congelador me hace hielo y no me calienta la parte del refrigerador. Y la otra pregunta es si es normal ese rebose que se aprecia en la misma foto (flecha2) o a qué se debe... Muchas gracoas de nuevo.

Anónimo dijo...

Hola, soy Melvin, de Costa Rica de nuevo. Ya encontré el problema del refrigerador que estaba reparando, y deseo comentarlo por si a alguien le sirve de ayuda. La causa de que la pantalla del dispensador de hielo y agua junto con el control de temperatura de un refrigerador GE vertical fabricado en México, se apagaran los leds indicadores cada vez que encendía la luz o presionara la palanca para sacar hielo o agua, era que el conector de los cables que se encuentran en la parte baja de la puerta y pasan por debajo del refrigerador para llegar a la tarjeta madre estaban oxidados, principalmente el cable de poder, (el rojo actualmente) ocasionando que la conexión eléctrica fuera muy pobre, dando suficiente energía para los leds y controlar la temperatura, pero nada más ya que al presionar la palanca o el botón de luz, necesitaba más energía y no había suficiente. Traté de desconectar el conector de cables, pero noté que el cable que conectaba la energía estaba prácticamente suelto, así que simplemente lo conecté directo y lo forré con cinta adhesiva de alta calidad y lo coloqué lo más alto posible para evitar que el agua que se derrama desde la puerta no provocara más daños. Problema resuelto.

Anónimo dijo...

Hola mi nombre es Omar y vivo en Argentina, tengo una heladera nofrost General Electric modelo TBE 21 y el problema es que en el freezer se forman los cubitos pero luego se deshacen, dewspués de un tiempo se vuelve a repetir el ciclo y nunca se terminan de formar los cubitos de hielo, tambien me pasó que tenía helado en el freezer y se me echo a perder puesto que se derritió. Cual puede ser el problema?. Desde ya muchas gracias.

fallaselectronicas- juan luis dijo...

Omar verifica el tiempo de descanso de tu refrigerador es posible que mucho tiempo descance por eso que se descongela todo.
el tiempo de trabajo debe ser igual al tiempo de descanso.
saludos.

Anónimo dijo...

hola, soy santiago de argentina, abri mi heladera siguiendo las instrucciones pero tiene dos bimetales, cual deberia cambiar? ambos o el que esta unido a la resistencia?

Oscar Ernesto Rodriguez Robles dijo...

Que tal amigo tengo un refrigerador lg GR-T462ZV y dejo de enfriar de la parte de abajo y a hacer escarcha en la parte de arriba por lo que comentas casi siempre es el bimetal y ese es la pieza que viene en una bolsita de plástico?? es que no se mucho de esto o que otra cosa podría estar ocasionando el problema?

fallaselectronicas- juan luis dijo...

Oscar si no sabes sobre este tema es mejor que busques un técnico especialista para personalmente vea tu refri.
saludos

Anónimo dijo...

Hola, buenas tardes, soy de Yoy de saltillo, tendran alguna Explicación para Refrigerador Samsung RS27KGRS, ya cambie el sensor de deshielo, pero como cambiar la resistencia por favor.
Gracias.

Anónimo dijo...

Buenas tardes Juan Luis, Mi nombre es Gilbert y soy de Venezuela. Mi correo es mlancer94@yahoo.es y tengo una Nevera Whirlpool wrw48drtww Hecha en Brzil. Pero tiene el mismo problema del congelamiento arriba y el no enfriamento abajo. He tratado de seguir varios pasos como los que indicas aca y en otras preguntas. Pero el detalle esta en que esta nevera creo que tie el bemetal, la restencia detras y adelante como la mabe por ejemplo. En tu experiencia has hecho algun cambio de esos repuestos a esa nenera? si necesitas, te puedo enviar fotos. Puedes ayudarme con este problema? Gracias

fallaselectronicas- juan luis dijo...

gilbert, no entiendo la pregunta... si quieres saber donde esta la resistencia y el bimetal, lo puedes localizar dentro del serpentín dentro del freezer.
este refrigerador es electrónica o tiene termostato?
saludos

Anónimo dijo...

buenas mi nombre es Mauricio C.R. , necesito por favor saber como instalar el bimetal o pastilla de descongelamiento en un refrigerador atlas modelo AF35PB1ETC,es de 4 lineas , dos color cafe y 2 color blancos y no recuerdo como iban instaladas,y el problema es que esta haciendo escarcha , no enfria en la parte de abajo y el compresor no se detiene ,gracias por su ayuda,. Costa Rica

fallaselectronicas- juan luis dijo...

mauricio, es el bimetal o timer? envia fotos a mi correo para poder ayudar.
saludos

Anónimo dijo...

Buenas es Mauricio C.R. es el bimetal ,el que va conectado al serpentin ( evaporador )..mi correo es m_escobar_0720@hotmail.com ...envieme su correo para enviarle fotos ,,,que este bien ,,gracias

Anónimo dijo...

Buenas tardes Juan Luis. ya descubri donde estab la resistencia, de todas maneras gracias porque leyendo las soluciones que diste pude dar con la posible solucion al problema del enfriamento inverso (congela arriba y no enfria abajo). Sin embargo aca en Venezuela es un poco dificil Conseguir repuestos para esa nevera.

fallaselectronicas- juan luis dijo...

Mauricio, no respondemos correos electrónicos.
efectivamente el bimetal es el que va pegado al serpentin.
saludos

mauricio dijo...

HOLA SOY MAURICIO
ES MI PRIMERA VEZ EN ESTO DE LOS REFRIGERADORES, EL MIO ES UN DAEWOO CON SISTEMA 3D MULTI COOLING, LA FALLA ES QUE NO ENFRIA EN LA PARTE DE ABAJO, GENERA MUCHO HIELO LO CUAL ME HACE PENSAR QUE ES LO QUE BLOQUEA A QUE NO ENFRIE ABAJO, ADEMAS TODO EL TIEMPO ESTA EN FUNCIONAMIENTO ES DECIR NO HACE SUS DESCANSOS

fallaselectronicas- juan luis dijo...

Mauricio, lo primero que puedes hacer es desconectar por un par de días y colocar los controles en mínimo. si persiste la falla es posible que no este funcionando el sistema de deshielo. haz estas pruebas básicas si no lo solucionas tienes que buscar gente especializada para que puedan ayudarte... como comprenderás desde lejos y si ver la maquina es poco lo que puedo hacer. cuando estas refrigeradores son electrónicas, son más delicadas para repararlos.

ALLAN ANTONIO dijo...

AMIGO GRACIAS AL MONTON DE COMENTARIOS QUE VI LE PUDE LLEGAR AL DAÑO DE MI REFRI QUE NO ENFRIABA LA PARTE DE ABAJO DEBIDO A QUE EL RADIADOR ESTABA LLENO DE ESCARCHA Y EFECTIVAMENTE ERA EL BIMETAL O TERMOSTATO COMO SE CONOCE AQUI EN CR SOLO QUE CUANDO LO PRBE SACADO DE LA BOLSA NO ME MARCABA CONTINUIDAD COMO EL QUE TU PUSISTE EN LA FOTO LO CUAL ME PUSO EN MUCHAS DUDAS POR TU PUBLICACION QUE DEBERIA MARCAR CONTINUIDADLLEGUE A PENSAR QUE ESTABA Y ESTE EN CAMBIO CUANDO LO PUSE EN UN VASO CON HIELO SI ME MARCO CONTINUIDAD ESTE ES DE MABE UN L70 DE LA MARCA GENPRO GRACIAS A TODOS LOS BLOGGEROS QUE COMENTAN Y AYUDAN A LOS DEMAS QUE DIOS LOS BENDIGA A TODOS Y LOS CUIDE ATT ALLAN

fallaselectronicas- juan luis dijo...

Allan, el bimetal es una cosa y el termostato otra.
1.-El bimetal es el SW (interruptor) que se acciona con el frío.
2.-el termostato es el encargado de hacer las pausas al motor, dependiendo del frío que se acumula.
Entonces el bimetal se activa con el frío y el termostato se desactiva.
saludos

ALLAN ANTONIO dijo...

mmm gracias por tu explicacion amigo pensaba que era lo mismo pero ya me sacaste de la duda y como el repuesto que compre decia defrost bi-metal thermostat w/clip pense que era lo mismo pero vez ya me enseñaste mas muchas gracias

Ojeda Barreto dijo...

Hola Juan, escriibo desde Venezuela. Primeramente gracias por este espacio. Tengo una nevera frigidaire que no está descongelando; un técnico le cambio el bimetalico pero la falla sigue igual. Una vez leido este espacio me dedique yo mismo a buscar la falla, encontrando que: el bimetálico original y nuevo cierran en frio y abren con calor, es decir, están ok. La resistencia calienta perfectamente, la probé tal como lo indicas en tu blog; por favor, tengo dos preguntas: 1- tengo tres cables para contectar la resistencia y el bimetalico: marrón, que va a un extremo de la resistencia, uno azul claro y uno azul obscuro: por favor, cuál de estos dos azules va al bimetalico y cuál va directo a la resistencia? (Ya no estoy seguro si como la dejo el tecnico es lo correcto). 2- Si la nevera tiene sus ciclos de encendido y descanso funcionando bien, que mas debo probar? Por favor, y gracias.

fallaselectronicas- juan luis dijo...

Ojeda, felicito la decisión que tomaste al no tener solución... la vedad no entiendo a "técnicos" que cambian componentes sin estar seguros si es la falla. El problema es que ni siquiera se actualizan y hacen tontería y media, muchas veces empeorando el artefacto.
Mira, ya probastes y descartaste casi todo, te falta sólo el timer, es posible que allí este la falla.
saludos

Carlos Yanez dijo...

Miguel R. Hola Juan, tengo una nevera GE con dispensador, el problema es que se congelaba y no enfriaba la tevise y le cambie la resistencia(una 51x10054) estaba quemada, note que el bimetalico esta cerrado permanentemente (es uno de L140-30F). Ahora no se congela pero no enfria.

fallaselectronicas- juan luis dijo...

Carlos, los bimetalicos nunca están cerrados... solo se cierran cuando se congelan las cosas dentro del freezer es decir cuando hay frío en el serpentín.
pero las cosas las hace hielo?
saludos

Antonio dijo...

Hola, me asalta una duda con respecto a vuestro vídeo en Youtube sobre cómo cambiar un bimetal de plástico por otro del tipo metálico, ya que en el vídeo no se menciona si ese cambio lo estáis haciendo en un refrigerador con placa electrónica.

Mi aparato es un EDESA CT-1850NF Nº SERIE 060660617. No trae bimetal, sino un único fusible térmico (no va en serie con ninguno otro parecido) de marca ISPRA, con rango de temperatura de 93º según marca la propia pieza.

La duda es si puede ser un inconveniente reemplazarlo por un bimetal del tipo metálico teniendo en cuenta si esto no afectaría a la placa electrónica, cuya ref. es: FAGOR FE9H022A5.

En realidad, tampoco sé si existen bimetales metálicos con ese mismo rango de temperatura.

Gracias por su atención.

fallaselectronicas- juan luis dijo...

Antonio, el bimetal y el fusible térmico, son dos cosas totalmente distintas, te explico:
1.- el fusible térmico, como su nombre lo dice, es un fusible. al superar la temperatura de 93° este se abre quedando inservible... protege de esta forma al refrigerador para que no se incendie al superar esa temperatura. se usa fusible térmico, en sistemas electrónicos y digitales.
2.- el bimetal, es el dispositivo que cierra circuito cuando se congela, permitiendo de esta forma que llegue energía a la resistencia, esta energía proviene del timer. se usa el bimetal cuando el sistema es análogo, es decir timer, termostato.
el bimetal se abre al alcanzar la temperatura programada, es por ello que lleva dos rangos en su nomenclatura: el de cierre y apertura.
Con respecto a la pregunta si se puede remplazar dependerá del sistema electrónico de tu refrigerador, porque hay sistemas que hacen un barrido de todos los componentes del sistema y si falta uno de ellos como el fusible térmico, simplemente no enciende por protección.
saludos

Antonio dijo...

Muchas graqcias Juan Luis por tu didáctica explicación. Ahora comprendo por qué ese fusible siempre me marca cerrado, lo que me hizo pensar erróneamente que estaba malo y debía cambiarlo, pues tengo el problema que el congelador hace hielo en el evaporador y no me enfría la zona de la nevera. Ya he comprobado las dos resistencias (calientan a 220 voltios), la sonda de descarche y el forzador, y todo parece estar correcto, sin embargo tengo un problema en el sistema de deshielo que atribuí al fusible porque siempre se me muestra cerrado, pero ya veo que eso es normal. Supongo que será el sensor del refrigerador que no puedo comprobar porque no se puede sacar de su emplazamiento, o lo que es peor, la propia placa electrónica. Ya veré cómo lo soluciono. De momento me ha sido de gran ayuda tu comentario para descartar el termofusible, que era donde tenía puesta las esperanzas de la falla de mi aparato. Gracias nuevamente por su atención..! Reciba un cordial saludo desde España.

fallaselectronicas- juan luis dijo...

Antonio, como te decía, primero tienes que hacerle una prueba de funcionamiento. es decir:
conecta el refrigerador, por el lapso de 4 a 6 horas debe apagarse por primera vez, al cabo de ello debe apagarse cada 20 a 40 minutos... controlalo por unas 2 hoas que haga esa operación. si no sucede eso algo anda mal.
si hace el apagado y en encendido durante ese lapso es por que no se esta activando el sistema de deshielo... no te olvides que si descansa 25 minutos debe trabajar 25 minutos.
haz la prueba y comenta para seguir.
saludos

Administrador dijo...

Estimado Juan Luis:

Me llamo Adrián y me pongo en contacto contigo desde España.

Antes de nada, muchas gracias por tus vídeos explicativos y tu blog para ayudarnos a reparar por nosotros mismos los aparatos. Son geniales!

El problema que tengo es la típica acumulación de hielo en el serpentín. Quisiera meterle mano al bimetal (Ya he descartado la resistencia), pero NO LO ENCUENTRO!

El modelo de resistencia es este: http://images.spares4appliances.co.uk/images/products/zoom/1365054173-78236400.jpg

Es de un Samsung SRS2229C. Puede ser que la "Pastilla de deshielo" tenga una apariencia distinta a la común (Aparentemente una pastilla redonda como de 3 cm de diámetro y 2 cm de grosor). De ser así, me podrías decir cuál es el componente y si se puede cambiar por un bimetal de los "normales"?

Muchas gracias.

Recibe un cordial saludo,

Adrián

victor hugo torres gonzalez dijo...
Este comentario ha sido eliminado por el autor.
fallaselectronicas- juan luis dijo...

Adrian, siempre recomiendo que se debe revisar cada componente asociado al deshielo, pero aparte de ello se debe tener en cuenta el funcionamiento del termostato.
Fuese mejor si envías las fotos de tu sistema, no sacado de la web.
En la imagen no puedo visualizar ni la resistencia, ni el bimetal. tienes que retirar cada componente de sistema de deshielo de tu nevera para que le hagas el testeo adecuado, tal como lo mostramos en los post emitidos.
La forma de probar el termostato es: verificar en que condiciones esta el sistema completo de deshielo, colocar todo en su lugar, encender la nevera, despues de 2 a 4 horas debe apagar, si pasa las 7 horas sin parar quiere decir que el termostato no responde, si no apaga y el frío esta intenso, quiere decir que ese termostato esta defectuoso, sustituirlo.
No olvidar que el termostato tiene que estar en mínimo de potencia.
comenta para seguir.
saludos

Victor, mi nombre es Juan luis... no hay ningun problema en hacer soldadura en esa parte del motor. Si tienes alguna duda puedes usar el tubo de retorno como servicio, logicamente adecuando para que entren el de servicio y retorno por el mismo lugar.
Pero si puedes soldar en el tubo de servicio no hay ningún problema en usar soldadura.
saludos, cualquier otra consulta, aquí estaré.

Armando 21 dijo...

hola buenas noches. Tengo un frigorifico daewoo y dejo de funcionar. Mire detras y tiene 2 cables sueltos 1 amarillo y verde y uno marron , no se donde van y como conectarlo. Alguien podria ayudarme

fallaselectronicas- juan luis dijo...

Armando, es importante que envés imágenes... lo puedes enviar a mi correo, los datos están al final.
saludos

Jose Carlos Sanchez dijo...

Compre un bimetal el cual a temperatura ambiente me da continuidad ( cerrado) mi duda es: hay diferentes tipos de bimetal?

fallaselectronicas- juan luis dijo...

José, los bimetales sólo se activan o cierran circuito cuando están congelados, de otro modo no sirve.
saludos

johana coronel dijo...

hola voy victor mendoza sw venezuela tengo una nevera mabe y solo me congela arriba y funciona perfectamente arruba pero abajo los alimentos se dañan me dijeron q es el bimetalico sacame de duda jun porfavor

victor hugo torres gonzalez dijo...

hola como esta ud.soy victor hugo de gdl mi pregunta es sobre un refrigerador no froz marca singer noto que la resistencia dura hasta 8 minutos en calentar al maximo y no se alcanza a deshielar el evaporador podria ser normal esto?

muchas gracias por su atencion a la presente saludos..

fallaselectronicas- juan luis dijo...

johana,antes de comentar debiste haber leído este post, aquí te mostramos de manera didactica como testear un bimetal.
saludos

victor, si queda hielo dentro del freezer, esta mal, quiere decir que no esta cumpliendo su trabajo.
comenta para seguir.
saludos

Ramiro Añez dijo...

Saludos, soy Ramiro de Venezuela, les comento que hace unas semanas atrás mi nevera LG GC-P207WTR se bloqueo mostrando el mensaje "Er dH", investigando me di cuenta que dicha falla se origina por problemas en el sistema de descongelamiento, posteriormente me fui a la resistencia (Marcó continuidad) y por si fuera poco la probé adicional con 110V lo que funciono a la perfección, asimismo medí la resistencia del sensor de descongelamiento y aumento a media que la sometía al frió, sin embargo a la hora de probar la continuidad del bimetal se encontró en corto a temperatura ambiente, compre uno nuevo y me dio mala espina porque también marcó continuidad a temperatura ambiente, decidí instalarlo y la nevera comenzó a trabajar en normalmente, sin embargo me a mostrado dos veces la falla en un lapso de 20 días aproximadamente por lo que me genera la duda de que si es factible que los bimetales (Veo que a Jose también le paso lo mismo con un bimetal nuevo) puede que midan "cerrados" en ocasiones cuando vienen nuevos de fabricas y después se acomodan al ser sometidos al frió varias veces? o depende del tipo de instrumento que se use para medirlos? (Use un multimetro digital de una marca no reconocida). Puede ser que un circuito de estos trabaje con un bimetal normalmente cerrado?? En cuanto a a falla que fue mostrada dos veces después del reemplazo del bimetal; es factible que sea porque la tarjeta debe hacer varios ajustes con respecto al nuevo elemento instalado? o tambien puede ser un falso contacto en el conector de la tarjeta y el relay que activa la resistencia? Pero bueno, lo que me interesa aclarar es que el bimetal que instale midió cerrado y sin embargo la nevera comenzó a trabajar normalmente, después de esas dos fallas post no han salido nuevas. Que opinión me dan al respecto?

Ramiro Añez dijo...

Se me olvidaba mencionar que cuando las dos veces que a salido la falla después del reemplazo del bimetal, desapareció y se restableció con desenergizarla por 5 min, cosa que no hacia antes del reemplazo.

fallaselectronicas- juan luis dijo...

Ramiro, en primer lugar, si tu refrigerador es electronico, no lleva bimetal, llevan fusible térmico, por eso marca continuidad. las que llevan bimetal son las que son con timer.
lo que tienes que hacer es descongelar completamente el refrigerador y colocar los controles a minimo y probar.
saludos


carlos Pariahuaman dijo...

Hola amigo de fallaselectronicas, escribo para decirle que estoy muy agradecido por su publicación, que ha sido una gran ayuda para solucionar el problema de mi refrigerador COLDEX no frost que congelaba pero no enfriaba, siguiendo paso a paso las recomendaciones descartamos con mi hijo que el bimetal se no funcionaba, lo lleve como muestra para comprarlo en el Jr paruro pero me enviaron para la vuelta en el jr montevideo donde venden todo tipo de repuestos para refrigeración, le pedí el repuesto según muestra, pero la vendedora me recomendó uno importado de USA. que me costo 15 soles, una vez comprobado que funciona, lo instale y ahora mi refrigeradora funciona ok. solo que ahora el trimer queda sonando. Muchas gracias otra vez.

Raul Urrutia de la cruz dijo...

Hola, Soy Raul de Perú y mi pregunta es ¿Porque un difusor no conduce el frió a la parte baja, estando el friezer sin bloqueo?

fallaselectronicas- juan luis dijo...

Raul, dependerá si tiene jumper, si el ventilador funciona, si la pocesión del ventilador esta bien,
marca y modelo del refrigerador?
saludos

Raul Urrutia de la cruz dijo...

El ventilador si funciona pero no envía frió a la parte baja, Arriba si enfría bien y el regulador de ambiente esta abierto. ¿por que?.
Refrigeradora: Modelo no Parma
Marca: FAEDA
Made en coriano
Gracias por sus respuestas Juan luis.

fallaselectronicas- juan luis dijo...

coloca los dedos en la parte donde sale el aire frío (abajo), pero no la yema de los dedos sino la parte de arriba de los dedos... es más sensible.
muchas veces no se siente la bajada de frío. Lo importante en un refrigerador no frost es, que descanse el tiempo adecuado y no forma hielo en el freezer.
saludos

seba dijo...

Publico de nuevo porque no se si salió. Hola Juan Luis, te cuento que cambié el timer y el problema del congelamiento persiste. La resistencia está bien, asi que supongo que es el bimetal, pero el tema es que i heladera tiene 2 bimetales parece. Tengo que cambiar los dos? Puedo sacar los dos y reemplazarlos con uno solamente? No comprendo por que hay dos bimetales. Gracias de nuevo, saludos

fallaselectronicas- juan luis dijo...

Yo tampoco entiendo porque puede tener 2 bimetales.
el otro a sido adaptado?
están en serie?
estas seguro que es bimetal el otro?
comenta para seguir, saludos.

pikuso72 dijo...

Heladera Wirlpool no frost 370 descarga de corriente a todo el mueble, y formacion de hielo en el evaporador

Hola a todos, tengo una heladera con marcha normal de compresor, enfria correctamente..pero no descongela..y ademas descarca corriente a todo el mueble.
Marche en directo el compresor, sin la placa, y la descarga ya no la tengo.
Probe la resisitencia en directo y funciona.
El termo fucible da continuidad.
El bimetal paso la noche en el freezer de otra heladera y no da continuidad, es de -20°(no se si falto frio?)
En apariencia la placa parece en buen estado.
El cliente dice haber cambiado de lugar, descongelado y limpio se conecto ahora con la situacion de falta de frio en la heladera como en el freezer.

fallaselectronicas- juan luis dijo...

Pikuso, estas probando sin la placa y no descarga? no será que tienes que probar con todo para ver si hace el funcionamiento normal.
si el bimetal no activa quiere decir que esta mal... te dejo un link del tema que tratamos en el blog sobre estas fallas. En cuanto a la descarga eléctrica, tienes que ir descartando con el multitester en rango alto y también tienes que ir desconectando para ver donde esta el cruce:
http://fallaselectronicas.blogspot.com/2014/06/refrigerador-nevera-no-frost-congela.html
saludos.

Gilbert Flores dijo...

23/Ago/14. buen día Juan Luis , una duda: tengo una Nevera whirpool y no consigo el bimetalico para este modelo, le puedo colocar otro de la misma Marca (otro modelo) o se le puede colocar de otra marca (Mabe, GE, etc.). mi modelo es la wrw48drtww Hecha en Brzil. Es de tarjeta. Gracias Juan Luis.

fallaselectronicas- juan luis dijo...

Puedes colocar cualquier bimetal, solo tienes que tener en cuenta dos aspectos:
1.- si es de dos cables tiene que ser igual y si es de tres, tambien tiene que ser de tres.
2.- los rangos de cierre y apertura tiene que ser igual al original.
saludos.

jean c ramirez p dijo...

hermano soy de vzla. cual es la diferencia de los bimetales.? es decir si es L-40 o L-60 cual es la diferencia? uno activa con mas o menos frio o?

Ariel Valdez dijo...

Hola, te escribo tengo una whirpool wrm37a y se me activan las luces de adelante en modo alarma, cambia el bi metal, el termofusible y medi la resistencia y esta en principio todo bien, la pregunta es... tiene un fusible algo asi el bimetal que es eso si podes ayudarme o te mando fotos no se. Gracias Ariel

fallaselectronicas- juan luis dijo...

No explicas la marca y el modelo del refrigerador? si es electrónica o con timer?
saludos.

tono gallesio dijo...

Hola amigo de fallaselectronicas,por favor,tengo una heladera G.Electric:"smart flow" modelo TBX75X04,el freezer enfría muy bien,pero,la parte de abajo NO recibe casi nada de enfriamiento,el ventilador funciona bien y por horas...,hasta he puesto los dedos sobre la rejilla de donde viene el conducto,pero,viene casi nada... He realizado el descongelamiento (nunca lo habia hecho desde su compra)por que estaba lleno de hielo-escarcha,le he cambiado la resistencia de deshielo,el técnico me cambió el timmer,he puesto al máximo el reloj de temperatura y no percibo modificación alguna !!.. Por qué NO ENFRIA LA PARTE DE ABAJO?? AGRADEZCO TU AYUDA,un abrazo grande y gracias.

Gilbertou Artega dijo...

Que tal yo tengo el mismo problema con el bimetal,la pregunta es porque en verano me falla y en invierno funciona correctamente,les agradeceria que me orientara grasias

fallaselectronicas- juan luis dijo...

en junio hice un post con respecto a esta falla, te dejo el link para que lo veas y lo compares con tu falla:
http://fallaselectronicas.blogspot.com/2014/06/refrigerador-nevera-no-frost-congela.html
saludos, comenta para seguir.

fallaselectronicas- juan luis dijo...

Gilbertou, los refrigeradores son más exigidos en verano por la presión del ambiente, mientras que en invierno trabaja sin mucho esfuerzo. para ver que falla de tu maquina, tienes que hacer un análisis.
saludos.

Giovani Obando dijo...

Saludo amigo mi nombre es Giovani, le escribo de venezuela, mi problema es una nevera e marca Sankey que era electronica ahora es analoga. Ella enfria normal pero llega un momento que se deja de enfriar abajo y arriba si trabaja normal, un dia la destape y me dí cuenta que tenia los ductos de aire tapados la lave y empezo atrabajar normal. Pero pasaron unos dias y empezó con lo mismo. Mucho sabria agradecerle por sus concejos.

Ceferino Cuba dijo...

la pregunta es :porque mi refrigeradora es no frost ,congela demasiado y el panel en la helera esta lleno de hielo que puede ser? Mi refrigeradora es Mabe.

Publicar un comentario en la entrada


CONTACTENOS

Celulares:

NEXTEL: 51*424*2689

Movistar: 99-980-7729

Claro: 986-111-674


USAR EL CORREO ELECTRÓNICO SOLO PARA ENVIAR FOTOS E IMÁGENES... MAS NO, PARA COMENTARIOS.

Email: sediart(arroba)hotmail.com

LIMA --PERÚ
