COMO MEJORAR SONIDO A LOS PARLANTES

Muchos amigos me consultan que tienen su equipo de sonido y desde hace un buen tiempo cambio su sonido, como que perdió la nitidez que tenia… y por lo general siempre es el mismo problema. En esta oportunidad guiaremos como solucionar este problema con unos parlantes AIWA.




















A continuación tenemos dos imágenes con unas flechas las cuales nos indican por donde iremos abriendo lentamente con 2 ó 4 desarmadores planos. en la imagen de la derecha, es por donde debemos empezar, es la parte de abajo del parlante la cual tiene dos huequitos o guías y es por donde metemos el destornillador plano… la imagen de la izquierda con las flechas blancas, es la parte por donde debemos abrir al costado… la imagen siguiente, el parlante abierto.




























Como verán, tenemos 3 parlantes pequeños y el del medio es el que eliminaremos porque está abierto. Al no funcionar este parlante agudo, conocido como tweeter, el sonido se vuelve sin brillo y por lo tanto pierde su nitidez.

















Como estos tweeter tienen un condensador electrolítico no polar y al no ubicarlo afuera… procedemos a buscarlo dentro en los terminales del parlante, es muy importante ubicar este componente ya que modificaremos la conexión eléctrica, pero es algo sencillo.

















Lo encontramos dentro, en los terminales, en la imagen esta el condensador electrolítico no polar, el componente de color verde, cuyo valor es 2.2 uf a 100v.
Retiramos el condensador y le hacemos un puente con soldadura justo donde esta soldado las patas del condensador. Entonces tendremos que los cables del parlante pasan directamente hasta los tweeter o agudos.

















Estos tres parlantes pequeños vienen sujetado por un marco y a la vez entornillado tal como muestra en la imagen e indicados por las flechas amarillas y rojas…

















Retirado el marco podremos acortar y adaptar como va ir nuestro tweeter. Después usaremos este mismo marco.
Quiero decirles a los amigos que si el parlante que están por mejorar no es igual que este, no hay ningún problema ya que lo que estamos haciendo es para todo tipo de parlante sea de mucha potencia o baja, solo dependerá de los componentes que se coloquen al tweeter.

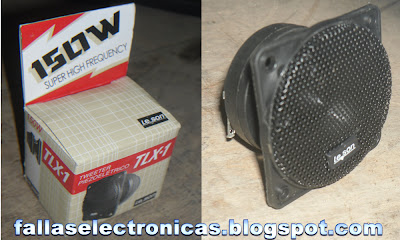

El tweeter del cual les mencionaba es este el de la imagen… se trata del TWEETER PIEZOELECTRICO LESON, de origen brasileño. La caja es la presentación en la que viene y la forma como lo podemos adquirir… les sugiero que sea esta marca y este watiaje por que ya hice diferentes pruebas con otros marcas y la verdad que me quedo con este tweeter.













En esta oportunidad retiramos la tapa para que se adhiera mejor, en algunos parlantes no será necesario retirarlo por tal motivo va depender donde coloquemos nuestro tweeter para retirar la tapa.

















Como verán ya esta instalado nuestro tweeter, los pernos de la flecha amarilla son los originales, los pernos con la flecha blanca son los que se adaptaron. Para sujetar el tweeter.

















El condensador electrolítico de 2.2uf a 100v que retiramos anteriormente lo usaremos para hacer la nueva conexión, pero en esta oportunidad lo usaremos solo para el parlante pequeño de imán el que está indicado con la flecha roja.

















Si vamos a instalar en un parlante de alta potencia usaremos un condensador cerámico de 2.2uf a 250v, y una resistencia de micrón de 10ohmios por 10 watios, esta resistencia nos servirá para quemar el calor de la potencia.

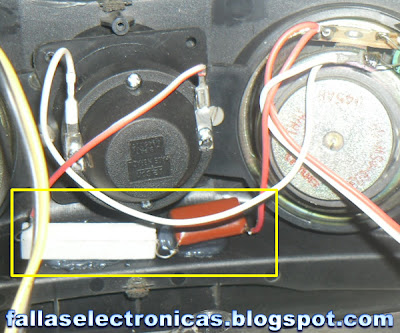

En la siguiente imagen vemos la forma correcta de hacer la instalación, osea la debemos conectar en serie tanto la resistencia como el condensador cerámico.

























Aseguramos los componentes asociados al tweeter, y como último le aplicamos silicona de vidrio.
En la caja que les viene el tweeter encontraran la forma correcta de conexión, según el parlante a donde va a instalar el tweeter.

Fallas Electronicas .com, Actualizado en: 3:19
Escrito por: fallaselectronicas- juan luis
