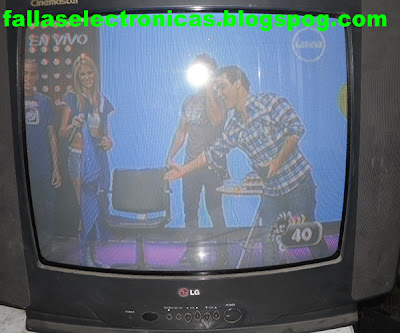

TELEVISOR LG CN-20C60 NO ENCIENDE NO PRENDE

Después de 5 años, nos regreso este televisor LG, esta vez nos trajo el cliente por que se apago de completo, y como siempre empezamos a revisarlo visualmente… esto le pido a mis colegas antes de hacer una revisión técnica, hacer una revisión visual ya que en esta ocasión había una aguja incrustada entre las patas del opto-acoplador. Muchas veces encontraran resistencias quemadas, condensadores reventados, impreso roto, etc. Por eso es muy importante una revisión visual.
































Lógicamente la aguja del cual les hablo estaba en el opto-acoplador de la fuente, entonces centramos nuestra atención en esta parte del televisor. Como ha pasado tanto tiempo desde la última reparación que le dimos a este televisor es lógico encontrarlo con tierra tela de araña y más…

















Entonces para poder trabajar mejor, procedemos a limpiarlo, para esto tengo un comprensor de aire, el cual no debe faltar en un taller, porque conozco a muchos colegas que no cuentan con esta herramienta y no prestan un buen servicio… y cuando el cliente ve que limpian de manera integral a su tv se emociona tanto que a veces ya no tiene problema en pagar el servicio.

















Los componentes que se cruzaron, y por la cual el tv no enciende son:
IC 801 el regulador STR-S6707
IC 802 el opto-acoplador PC817
Q 801 transistores 2SC3852 puede ser con A
ZD 801 diodo zener de 6.8v hasta 7.2v
C 808 condensador electrolítico de 10uf a 100v
R 807 18 ohmios 1watt…

















Me disculparán pero en esta oportunidad no marqué el opto-acoplador pero les sugiero que cada vez que tengan problema con la fuente de cualquier tv cambien el opto-acoplador, así nos marque bien es necesario cambiarlo ya que si no lo hacen van a pasar un mal rato.

















Por lo general este televisor LG es fácil su reparación y solo enfocando su atención en la fuente y revisando todos los componentes es suficiente repararlo.
Pero les cuanto que me paso una mala experiencia con este tv… por esas cosas de la vida llegué tarde a la tienda donde compro mis componentes electrónicos, entonces por despacharme rápido el vendedor me atendió ligeramente, apurado… entonces le pedí el transistor C3852 el que iba a usar en este tv, entonces el vendedor me dice que no tiene ese número y me dio el BUT11APX el cual es un transistor de salida horizontal Phillips… como estaba apurado no me percaté bien de que se trataba.


















Comprado mis componentes, me fui al taller a cumplir con mi trabajo, instalé todo, y nada, insistí hice mediciones, y nada, había una oscilación en el transistor BUT11APX lo cual no era normal y el voltaje del secundario de la fuente era bajo quizás 24v en el +B.
Después de una semana de estar con este tv y llegando a la desesperación y saturación, decidí dejarlo para hacerlo un día temprano, fresco. Grata fue mi sorpresa en decidir cambiar el transistor que me dieron como remplazo, ya que al ponerlo un original se estabilizo todo y empezó a trabajar adecuadamente todo el tv. Imagínese que no bastó 20 años de experiencia en la electrónica para que me pasara esto. ¿Qué pasó? Lo que paso es que este transistor BUT11APX trabaja con otra frecuencia la cual no era compatible con la frecuencia de la fuente entonces excedía la frecuencia por tal motivo se saturaba.
Así que tengan mucho cuidado con los remplazos no confíen con los componentes que les recomienden.


Blog fallaselectronicas.com, Actualizado en: 21:53

47 comentarios:

  1. Anónimo18:32

    oye vi este caso y la verdad es que yo tengo uno similar en mi tv sony de 20 pulgadas pero la verdad me gustaria que me orientaras ya que yo tome un curso rapido de tecnico y la verdad si ati te paso esto teniendo 20 ami ni se diga me gustaria que me ayudaras mi tv no enciende para nada aprincipio pence que podria ser el fucible pero la verdad estaba bien entonces le ise un mantenimiento completo ala placa limpiando y resoldando todos los componentes y nada me gustaria que me pudieras orientar por donde estaria la falla te repito es una tv sony triniton modelo KV_21R20/5 espero que me puedas ayudar saludos

    ResponderEliminar
  2. Ok amigo anónimo, la verdad tienes que hacer mediciones, verificar cuanto voltios tienes en el primario de la fuente, en el secundario de la fuente, y así sucesivamente ir descartando, si quieres que te guie primero tienes que hacer mediciones… hay un IC de 5v en la parte de la jungla cuando ese IC esta alterado también no enciende el tv. El IC es un integrado de 5 patas.
    Saludos.

    ResponderEliminar
  3. Anónimo14:08

    Hola juan luis, tengo un televisor LG modelo CP14K70, sintoma solo enciende el led rojo no se apaga, al enchufarlo enciende de inmediato, cambie el regulador de voltaje STR S6707, sigue igual a la salida del puente rectificador tengo 214 vdc. he visado varios componentes y no detecto la falla bueno amigo espero tu cooperacion muchas gracias.
    atte jose abel -talcahuano chile.

    ResponderEliminar
  4. El televisor enciende? Cuantos voltios tienes en el secundario de la fuente después del chopper?
    Mediste el TR horizontal si está bien? Descartaste el flayback? Mediste que volteje tienes en el drive horizontal? Tienes el pulso horizontal? Que volteje tiene tu jungla en la etapa horizontal de enganche?
    Tienes muchas formas de probar amigo José, primero has estas mediciones y seguimos.

    ResponderEliminar
    Respuestas
    1. Anónimo18:18

      Oye cuate tengo Una TV enciende pero no se ollie

      Eliminar
  5. Anónimo08:31

    hola mi nombre es yorfelix tengo un problema con un televisor toshiba prender como si estuviera apagado no tiene imagen pero si tiene sonido cual puede se la falla si saber que es me la envia gracia mi correo es yorfelix-guzman@hotmail.com

    ResponderEliminar
  6. Si tienes conocimiento de electrónica podemos seguir, pero si no, es mejor que busques un especialista.

    Saludos

    ResponderEliminar
  7. Anónimo22:14

    En la tercera y cuarta imagen que adjuntas se observa que el transistor 2SC3852A se encuentra invertida en su posición la misma que se reafirma con la sexta imagen (lado de la soldadura). La función de este transistor es regulador de tensión encargado de alimentar al pin 9: VCC del STR-S6707 sólo cuando la fuente permanece en Standby (Espéra)...esto se comprueba por el diodo Zener de 6,8V conectado entre su Base y tierra (masa) HOT de manera que esto desvirtúa la afirmación que se hace respecto a un mal funcionamiento debido a la incompatibilidad entre la frecuencia de trabajo del transistor BUT11APX-1200 y el de la propia fuente...

    ResponderEliminar
  8. Anónimo15:26

    Hola amigos, tengo este TV que tiene un chasis similar PX20084-2C. Al enchufarlo, se enciende la luz de standbye, al pulsar encendido no enciende el TV. Tengo las tensiones de 130 Vcc, 12 Vcc, 26 Vcc El regulador de +5V está correcto, la tensión de 3,3 Vcc con carga está en 2.8 Vcc. El regulador de 8 Vcc da 8 V. Cuando pulso power en la patilla 6 del TDA8377 de 1,5V cae a 1V. Nunca tengo salida de H Out en la patilla 33. La patilla 1 stand by esta con tensión. A alguien se le ocurre por que no tengo la orden de arranque? El Tr de salida horizontal está bueno.

    ResponderEliminar
  9. Según se ve tienes todos lo voltajes, pero hay uno que no mencionas, es el vcc del horizontal de la jungla… allí debe haber unos 9v. Si no tienes este voltaje no encenderá el tv.

    Comenta para seguir.

    ResponderEliminar
  10. Anónimo18:38

    Saludos cordiales...no soy tecnico en la rama, pero me llama la atencion su blog, muy buena, excelente trabajo, de aqui aprendi muchas cosas, cuando se quemo mi TV LG ultra slim, de todo corazon felicidades por su blog. sigan adelante

    ResponderEliminar
  11. hola mi nombre es maría de los ángeles. mi padre era técnico. no aprendí de valores. pero si a remplazar piezas chequear con tes-ter soldar. etc. ahora tengo un problema con un tv. se asía un ruido raro pero a tocar la ficha de antena como presionando dejaba de hacer el mismo. ahora en unos reiterados cortes de luz en la zona. empezó a acostarle encender. lo abri limpie mire. tiene la botonera en un poco mal estado. pero no enciende solo el infrarrojo y cuando se quiere prender con el control hace un ruido como si prendiera. y nada. osea hace el consumo pero como que no tiene fuerza. espero me puedan ayudar desde ya muchas gracias!

    ResponderEliminar
  12. Maria…
    Te olvidaste mencionar marca y modelo del tv, que revisaste? Re suelda la tarjeta puede ser falso.
    Saludos.

    ResponderEliminar
  13. Anónimo11:31

    Ayuda urgente porfavor !!!!!
    Buneos días, saludos compañeros.

    Mi problema es que tengo una tv de proyeccion LG PP53A80P.

    Ingrese al menu de reparación o ajuste, presionando Menu desde el control remoto y Menu del televisor, comenze por reparar la posiscionde la imagen y todo bien.

    Pero oprimi una opcion donde mejoraba los colores del tv, el cual no se que boton oprimi y la pantalla del televisor se puso negra con una linea blanca en el centro y se apago.

    Al intentar encenderla se escucha el audio y la misma pantalla negra, durante aprox. 3 segundos.

    Pregunta ¿Como puedo resetearla? Como puedo hacer para eliminra todas las preferencias, canales grabados, hora, etc.

    Muchas gracias.

    ResponderEliminar
  14. Por favor lean las condiciones para los comentarios porque, sino serán eliminados o ignorados.

    GRACIAS.

    ResponderEliminar
  15. juan luis por favor te pido que hagues una sección mas en donde se enseñen a medir componente por componente (transistores, capacitores,reguladores de voltaje, optocopladores, etc) por que muchos que estudiamos electrónica y nos estamos iniciando en este campo no lo sabemos o no nos enseñan a medir bien los componentes

    ResponderEliminar
  16. Anónimo02:00

    hola soy luis alberto de SJM-LIMA. Por favor la mayoría cree acá que sólo con decir: "ayúdame mi tv no enciende de un momento a otro se apagó". Dime esperas que la tele te avise cuando se va a averiar!!. Otro: "mi tele se cayó al piso pero no creo q se haya hecho mucho daño ya q lo recogí de inmediato, ¿no me vas a cobrar mucho verdad?". Otro: ¿me vas a cobrar 30 dólares por cambiarle algo tan pequeño a mi equipo de sonido? (dispositivo cambiado era un condensador con fugas). Yo a esa persona q habla como el último caso le colocaría en la factura esto:
    (1) costo del respuesto --> $0.5
    (2) colocación --> $0.5
    (3) saber que dispositivo cambiar --> $29.00
    ¡¡VUELVA PRONTO!!
    para que se den cuenta que el saber cuesta . Sino ubica tú lo que vas a cambiar y yo te lo vendo para que lo cambies.
    -Lo que le falta a la gente es el interés por investigar, todo quieren masticado. Y si le das todo masticado, cambian el dispositivo y al final te preguntan: ¿como sabes que ese dispositivo estaba mal? . Al final se topan con esos técnicos dizque profesionales (sólo son empíricos)que le responden: págame y te digo algo práctico para reparar fuentes; cambia mosfet o str o Hout o fusible y si no huele a quemado cambia sólo condensador. El q lo escucha termina más perdido q la mamá de Marco.
    ** Si están interesados de verdad en la electrónica, estudien, porque la electrónica es una carrera muy bonita puedes trabajar en tu casa reparando TV, reproductores de dvd, home T, monitores, microondas,equipos de sonido, algo de Pc (no es tan complicado) ojo q no es necesario abusar del formateo o cambio de placa, y así trabajas un poquito llegando a casa después de tu trabajo que es una empresa que se dedica a la reparación y mantenimiento de UPS industriales, transformadores, motores tableros de control y fuerza u otra cosa que te agrade. Y si sólo quieres reparar tu artefacto llévalo a un técnico calificado no de esos que tienen sus cosas todas tiradas y montón de desperdicio alrededor.
    Gracias

    ResponderEliminar
  17. Anónimo11:13

    el problema es con el modelo cp-29m30a le cayo un rayo ya cambie la eprom el tuner esta bien solo prende el led tengo voltage en el fly back 115volt. y 115 en colector no e cambiado el regulador y mi pregunta es q sera te agradescotu tiempo desde EL SALVADOR

    ResponderEliminar
  18. Anónimo11:26

    jema_2012@hotmail.es el alvador mi nombre jema

    ResponderEliminar
  19. Anónimo14:24

    buenas tardes juan soy junior calderon diaz estudiante de electronica,,te saludo desde la capital de lima,,tengo un pequeño preoblema con un tv orizon,,lo que pasa es que no enciende,, y e revisado la fuente,,y encontre el fusible reventado.. 2 diodos rectificadores cruzados ..el regulador de igual manera y tambien un transitor,,y les e cambiado todos..y al momento de encenderlo,, nuevamente el fusible revienta..que otra cosa puede ser,,x favor necesito tu ayuda gracias

    ResponderEliminar
  20. Saludos. Mi TV es un LG Ultra Slim Mod 21SA1RL-L4. se cayó de frente al suelo y se apagó. Que se puede hacer?

    ResponderEliminar
  21. Anónimo22:48

    juan luis como me pongo en contacto contigo

    ResponderEliminar
  22. Anónimo20:14

    de antemano muchas gracias por tan gradiosa pagina admiro mucho a las personas como usted que saben mucho de electronica

    ResponderEliminar
  23. Anónimo20:19

    la verdad me gustaria saber de grandes maestros como ustedes ya que yo soy una persona muy sencilla pero sabes por mis recursos no me es tan facil poder estudiar mas electronica perdon por la abusibes pero megustaria aprender mucho de usted de antemano muchas gracias si me pudieras ayudar mi correo es sevsha@gmail.com gracias muchas gracias e leido la pagina y esta exelente sigue adelante ¡¡¡maestro !!!

    ResponderEliminar
  24. Anónimo17:20

    hala mi nombre es william tengo un televisor lg cinemaster la facha es la siguiente.el telivisor cuando lo enciendo avese no me abre la pantalla completa sino se racoge hacia un lado de la pantalla pero de forma vertical, avese lo enciendo y si me abre por completa pero en mmde un momento a otro buelve y me da el mismo fayo si alguien me pudiera ayudar se lo agradeseria. santo domingo r.d

    ResponderEliminar
  25. Anónimo23:32

    hola mi nombre es Hector de Veracruz tengo una tv de proyeccion LG PP53A80P se puso la pantalla negra si tiene sonido pero no imajen, me pueden ayudar, gracias

    ResponderEliminar
  26. Hector es importante saber si cuentas con el conocimiento en electronica para poderte ayudar.
    saludos

    ResponderEliminar
  27. Hola buenas noche, tengo una falla en el horizontal de un tv daewoo dc, al parecer puede ser un resistencia por que se va cerrado poco a poco no se en que en parte de la placa puedo ubicar lo; muchas gracia de ante mano...

    ResponderEliminar
  28. amigo, tiene que leer un poco más sobre estos temas para que puedas practica... puedes recibir una descarga electrica si no sabes como manipular un tv.
    saludos

    ResponderEliminar
  29. hola me llamo rodrigo necesito ayuda tengo un tv goldstar cn-14b80 al enchufarla a la red se quema el fusible he revisado puente rectificador,condensadores y resistencias estando estas ok también el sw de encendido que no este en corto pero esa bien desconosco que componente mas podría revisar acudo a sus conocimiento y experiencia ya que tengo conocimientos bacicos en electronica

    ResponderEliminar
  30. hola me llamo rodrigo necesito ayuda tengo un tv goldstar cn-14b80 al enchufarla a la red se quema el fusible he revisado puente rectificador,condensadores y resistencias estando estas ok también el sw de encendido que no este en corto pero esa bien desconosco que componente mas podría revisar acudo a sus conocimiento y experiencia ya que tengo conocimientos bacicos en electronica

    ResponderEliminar
  31. rodrigo, retira el PTC del degausing y vuelve ap probar.
    saludos

    ResponderEliminar
  32. Hola mi amigo gusto de saludarle desde guatemala tengo un tv LG modelo pc-14B80M la falla es le no tiene audio ni sale imagen solo salen los números de canales y el volumen ya le probé otro selector de canales y nada sospecho del integrado TB1231CN agradeseria su orientación Dios le bendiga

    ResponderEliminar
  33. Amigo, si pruebas con el DVD, funciona normal? o también tiene problemas? si trabaja normal, tienes que descartar ese IC.
    saludos.

    ResponderEliminar
  34. Fíjate le ya le prove un DVD y no da señal de nada y también revise todos los componentes asociados al IC y están bien agradeseria tu ayuda Juan Luis grasias Dios te bendiga

    ResponderEliminar
  35. Entonces amigo lo único que te queda es cambiar el IC del cual sospechas, porque si no da en DVD y tv quiere decir que es problema interno.
    saludos.

    ResponderEliminar
  36. Ok mi buen amigo lo conseguire y lo cambio. Y grasias por tu fina atención para con mi priblemita y te molesto después con algotra consulta como puedo haser para haser algotra pregunta sobre algotra marca de tv o lo hago por aki mismo grasias Dios te bendiga y guarde

    ResponderEliminar
  37. Antonio, todas las preguntas se hacen por este medio, porque hay otras personas que pueden tener el mismo problema... entonces se pueden beneficiar de tus dudas.
    saludos.

    ResponderEliminar
  38. Buenas tardes Juan Luis: Tengo un problema con un gold star con chasis NC5AA que no me enciende le cambie el flayback porque el que tenia se chupaba el voltaqe de +B. Le aparecen los 90 voltios pero aún no me oscila. Le he revisado casi toda la tarjeta diodos, resistencias las que vi como mal las cambie. Agradezco su colaboración.

    ResponderEliminar
  39. Nestor, tienes que medir voltajes en los Key, allí debe haber 5v... el voltaje del power, voltaje del oscilador horizontal, voltaje drive horizontal. el problema puede estar en estos puntos.
    saludos.

    ResponderEliminar
  40. Gracias por su ayuda amigo Juan Luis el daño estaba en el micro pero ahora tengo el problema que no me esta abriendo de vertical. el integrado está bueno porque ya se lo he cambiado tres veces y sigue lo mismo, además tambien le cambié las resistencias de 2ohm porque se queman por unas de 100ohm el voltaje sale correcto del flayback pero tengo una duda ¿Qué voltaje le debe llegar a la llave de servicio ya que no está haciendo ninguna función?
    Y otro problema que tengo es con un Challenger TU-2125 Slim que no me da imagen la pantalla queda totalmente blanca pero hay sonido. (no es pantalla). Le agradezco de antemano su orientación para guiarme para resolver estos problemitas.

    ResponderEliminar
  41. Nestor, no endiendo la razón remplasas una resistencia de 2 ohmios por otra de 100, es muchisima la diferencia... puede ser el problema, descarta el yugo colocando otro similar, revisa los ohmio del yugo para que lo puedas remplazar.
    Con respecto al Challenger, es necesario que revises los 180v de polarización de los RGB... los transistores del zócalo de la pantalla.
    saludos , comenta para seguir.

    ResponderEliminar
  42. tengo un t.v lg chassis es MC-83C que no enciende nada ni el foquito led en ciende y que puedo probar primero

    ResponderEliminar
  43. tienes conocimientos de electrónica? si es así comenta para seguir... haz mediciones básicas de fuente, drive horizontal, pulso power, pulso horizontal, retira el eeprom.
    saludos.

    ResponderEliminar
  44. hola necesito qwe me des tu sugererncia mira tengo un tv lg de 29 pul lo enciendo trabaja muy bien un momento luego se apaga y al prenderlo trabaja menos tiempo q al comienzo, dime qe puede ser para cambiar las piezas, necesito el diagrama del IC 8823 CPNG 4NN7. GRACIAS . MI NOMBRE ES FELIX CREIOLLO micorreo es felixjavi21@gmail.com

    ResponderEliminar
  45. amigo felix, no enviamos comentarios personalizados a correos electronicos... todo lo hacemos por este medio para que mas personas se beneficien de esto.
    con respecto a tu falla... puede tratarse de algún condensadordesvalorizado en la fuente, horizontal, o el ic vertical.

    ResponderEliminar
