Los componentes importantes de este refrigerador Mabe para que no se llene de hielo son: el bimetal y la resistencia… como ya tocamos el tema anterior relacionado con el bimetal en esta oportunidad veremos la resistencia.
En la siguiente imagen vemos dos flechas rojas las cuales nos indican el seguro de la resistencia la cual debemos enderezar para poder retirar la resistencia…

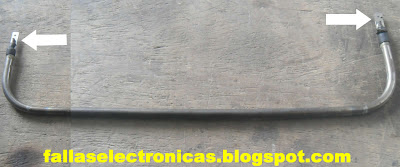

En la siguiente imagen podemos apreciar la resistencia fuera de la nevera o freezer la cual esta lista para realizar la prueba para ver en qué condiciones se encuentra… las flechas blancas nos indican los terminales de conexión.

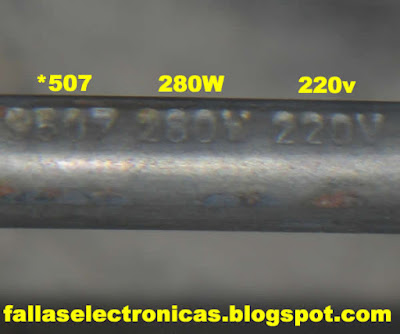

Cada vez que retiramos una resistencia tenemos que revisar la nomenclatura, en esta oportunidad tenemos tres grupos de números:
1.- *507 se podría decir que es como un numero de serie
2.- 280W es la potencia de la resistencia
3.- 220V esto es el voltaje con el cual trabaja este dispositivo (220Vac)
Esos datos nos servirán para posteriormente hacer la prueba y nos será de mucha utilidad esta información.

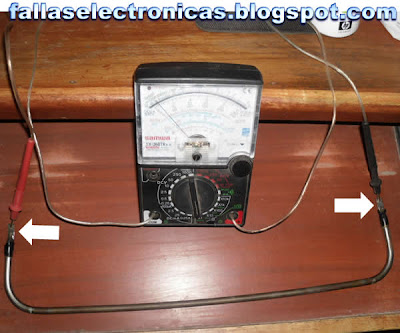

Primero hacemos la prueba en frio, es decir con el multitester y verificar si marca la resistencia, la cual consistirá en poner las puntas del multitester en los terminales de la resistencia… tal como se muestra en la imagen siguiente…

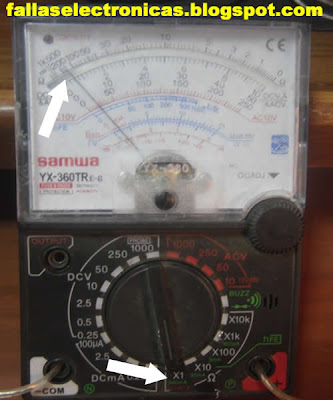

Es así como nos marca el multitester a la hora de hacer la prueba en frio, un poco menos de 200 ohmios… unos 180 ohmios aproximadamente, esta medición se hace en la escala de X1 en el multitester.
Después de hacer todas las pruebas al frio, y después de haber verificado que es una resistencia para conectar directo a 220vac le colocamos nuestro cable de prueba y lo metemos directo al tomacorriente… ojo si la resistencia es de 110vac, tenemos que usar un transformador para la prueba.
En la siguiente imagen vemos dos flechas rojas las cuales nos indican el seguro de la resistencia la cual debemos enderezar para poder retirar la resistencia…
En la siguiente imagen podemos apreciar la resistencia fuera de la nevera o freezer la cual esta lista para realizar la prueba para ver en qué condiciones se encuentra… las flechas blancas nos indican los terminales de conexión.
Cada vez que retiramos una resistencia tenemos que revisar la nomenclatura, en esta oportunidad tenemos tres grupos de números:
1.- *507 se podría decir que es como un numero de serie
2.- 280W es la potencia de la resistencia
3.- 220V esto es el voltaje con el cual trabaja este dispositivo (220Vac)
Esos datos nos servirán para posteriormente hacer la prueba y nos será de mucha utilidad esta información.
Primero hacemos la prueba en frio, es decir con el multitester y verificar si marca la resistencia, la cual consistirá en poner las puntas del multitester en los terminales de la resistencia… tal como se muestra en la imagen siguiente…
Es así como nos marca el multitester a la hora de hacer la prueba en frio, un poco menos de 200 ohmios… unos 180 ohmios aproximadamente, esta medición se hace en la escala de X1 en el multitester.
Después de hacer todas las pruebas al frio, y después de haber verificado que es una resistencia para conectar directo a 220vac le colocamos nuestro cable de prueba y lo metemos directo al tomacorriente… ojo si la resistencia es de 110vac, tenemos que usar un transformador para la prueba.
¡Servicio técnico en Lima!
Representante
Exclusivo de
fallaselectronicas.com
Nextel: 51*106*6674
Movistar: 99 – 980 – 7729
Claro: 98 – 611 – 1674
37 comentarios:
Tengo una duda sobre este procedimiento, ¿cuantos ohms, debe marcar una resistancia probada en frio cuando esta buena?
hola soy agustin bustamante de papalotla, en el estado de mexico,en la republica mexicana. si este blog esta activo quisiera preguntar si con multitester digital nos dara la misma lectura en homs que con el analogico y para el caso del ejemplo mostrado en la fotografia ultima en la que dicha resistencia es conectada directo al tomacorriente, primero, habia que decir "cuidado con la temperatura" porque son 280 watts, una considerable temperatura y segundo, posiblemente podria hacerse una prueba dinamica conectando un foco en serie esto serviría unicamente para confirmar que dicha resistencia no se encuentre abierta y por logica no calentar para el deshielo. no es así?.
en ningun momento quiero ser grocero y deseo conocer mas sobre el tema, espero que haya mas interes en este tema en especial.
atte
agustin bustamante
papalotla, estado de méxico. mex.
Agradezco tu aclaración Agustín, efectivamente este es una prueba dinámica, pero se trata de conectar por solo 5 a 10 segundos lo cual no va causar ningún daño y es mas la resistencia debe estar sentado en un lugar donde no cause daño… el tiempo de prueba se me paso, pero con este comentario queda más que claro.
No te sientas mal amigo por tu aclaración, estaría mal que no la hicieras viendo que se nos paso por alto… ¡gracias!
En cuanto a la medición con el multi digital no hay ningún problema y te debe marcar igual.
Saludos.
Hola soy Roberto de Argentina.
Juan : queria saber si el deshielo puede tardar como 50 minutos que es lo que me tarda a mi mas o menos con un Timer nuevo y no 20 o 25 min como dicen todos los tecnicos y en caso que me este tardando mucho como el tiempo que te exprese cual seria la posible causa.( la heladera anda bien en general)
Gracias y saludos.
disculape la resistencia esta bien el timer esta bien cambie el binetal luego funciona el ventilador luego ya no quiere funcionar no se que hacer atte vidal
Vidal, los ventiladores a veces tienen un SW (interruptor) en el marco de la puerta… mira detenidamente en el marco de la puerta y si ves uno presiónalo y ve si vuelve a girar el ventilador. Si no tiene el SW, y el ventilador esta duro, cámbialo o hazle un mantenimiento.
Saludos.
Saludos Desde Guanajuto, Mexico.....
Mi nombre es Pedro tengo un problema con mi nevera que esta haciendo hielo y no enfria en la parte de abajo y viendo algunos tips que he tomado de su web y kisiera validar el estado de la resistencia y al ver los tips que estan presentando me surgio la siguiente duda.
Segun comentan que se tiene ke conectar directamente al voltaje en ni caso 120 volt. durante un periodo de 5 a 10 segundo ahora la duda es:
La conecto y que debe de chacarse en la resistencia despues de esta lapso ke indican.
disculpen si la pregunta es algo tonta ya ke desconosco en su totalidad des esto de las neveras..
Les agradeceria cualkier apoyo que pudiesen prestarme....
Hola Pedro, quiero decirte amigo que no hay pregunta tonta, el tonto es el que no pregunta.
En cuanto a tu respuesta déjame decirte que el testeo es que la resistencia debe calentar, eso te indicaría que tu R está bien.
Saludos.
Saludos Juan Luis
Agradesco el tip y el comentario lo probare para ver si esta funcionando correctamente
Gracias...
Juan Luis, soy Marcelo de Argentina, tengo una heladera Westinghouse RSE29 de 2 puertas verticales, creo que lo fabricaba Samsung, comenzó a formar mucho hielo en la evaporadora del refrigerador y el motor no se detiene, al probar el termostato su resistencia aumenta al enfriar y disminuye al ganar temperatura, tiene un cable resistor para la zona de desagote que marca 8Kohms, tiene un fusible térmico que marca continuidad y asumo que la resistencia dedescongelado es un tubo de aluminio que sigue el recorrido del tubo de la evaporadora debe medir 150cm de largo, este marca 512 ohms y no logro encontrar ninguna marca de potencia o voltaje para animarme a probarlo además se ve muy complicado de separar del tubo de gas. Como el panel de control es digital asumo que no tiene timer. Te agradeceré cualquier sugerencia que me ayude a identificar la falla.
Marcelo tal parece que no está funcionando tu sistema de deshielo, esto puede ser debido a que este mal parte de la tarjeta, allí hay un relay que activa la resistencia… la otra opción es que uno de tus sensores este alterado estos deben medir 10Kohmios y cuando se enfrían sube su resistencia.
Lo que puedes hacer es desconectarlo por dos días con las puertas abiertas, al cabo de ello conectarlo a la energía eléctrica colocando todo los controles a mínimo, mínimo. Probarlo por unos 15 días probando siempre si el motor se apaga y enciende. De seguir con lo mismo debes descartar componente por componente incluyendo la tarjeta electrónica.
Saludos.
Juan Luis, nuevamente Marcelo desde Argentina para agradecerte sinceramente tu orientación. Por milagro conseguí el relay que comanda las resistencias (está complicado ubicar componentes importado por aquí), lo cambié y aparentemente la heladera ahora funciona correctamente.
Es muy amable de tu parte compartir conocimientos y experiencias. Saludos cordiales.
hola buenas tardes tengo una dude sobre una resisitencia mabe , la resistencia si funciona calienta , pero no se pone al rojo vivo como he visto con con otros aparatos, esta resistencia es de acero, quisiera saber su resistencia en ohms ,solo en ohms ya que no se encuentra abierta pero tengo entendido que cuando se empiezan a dañar disminuye su capacidad calefactora por eso mi insistencia en saber solamente los ohms correctos en una resistencia para un aparato 110v
Saludos desde España - Andalucia; tengo el problema en mi frigorigico americano dos puertas Kelvinator, hace saltar el automatico general de la vivienda, el tecnico dice que es por la reistencia que esta mal y produce un cortacircuito cuando se esta calentando, la he probado directa a la corriente y se calienta rapidamente , comprobada con multimetro y mara 886 homnios, si le pongo una resietencia de silicona funciona bien pero para poco, y no derrite el hielo con lo cual a los pocos dias esat bloqueado el evaporador y noenfria, por favor no se lo que voy hacer con el, le agradeceria que me aconsejara.
Amigos una vez más, dejen su nombre, me da mucha pena borrar comentarios que no tienen nombre y procedencia.
En cuanto a la consulta del amigo español…. Tienes que conseguir la resistencia idéntica o con los valores que puedes sacar a la resistencia malograda.
Ahora, si la resistencia está calentando tienes que hacerle una prueba de cruce para verificar si realmente es el causante para ello haz lo siguiente: retira la resistencia, con el multitester asi como mediste el ohmeaje de la misma coloca una puta en uno de los extremos y la otra al fierro de la resistencia es decir en el medio. Tienes que hacerlo con un multitester analógico en el rango más alto, es decir X10K. Si te marca algo, asi sea lo mínimo. Si marca es porque tiene cruce, por lo tanto tienes que cambiarlo. La solución que le puedes dar hasta que consigas un remplazo es, aislar bien que no haga ningún contacto con la parte metálica del serpentín.
En cuanto a la resistencia de silicona, no me ubico la forma que tiene, pero si puedes usar dos para que cumpla lo que hace el original, tienes que probar.
Comenta para seguir.
Sr. Juan Luis, soy el amigo español me llamo rafael y vivo en provincia de Córdoba.
Le doy las gracias por su consejo, le indico que el cable de silicona que le pusieros estaba introducido en el interior y por fuera del evaporador, la resistencia antigual se la ha llevado un amigo para comprobar en una fabrica de frigorificos de Lucena donde vivo, en este pueblo es muy importante las empresas de frio industrial. La proxima semana contactaré de nuevo para decirle el resultado. Quedo agradecido
Buenas! me llamo Paul, de Venezuela. Tengo una nevera General Electric que no enfria, a diario se llena de escarcha en la parte donde va la resistencia y se me han dañado los alimentos. Un técnico revisó hace un mes (cuando tenía el mismo problema, pero no tan seguido), le hizo la prueba de la resistencia que ud publicó, y está funcionando (la resistencia está bien). El técnico dijo que el bimetalico estaba mal ubicado, le hizo mantenimiento y lo recolocó. Si la resistencia y el bimetálico está bien ¿Qué está sucediendo entonces? Gracias de antemano por su respuesta.
Pd: la nevera hace el ciclo de descongelamiento (se escucha), pero al parecer y juzgando por la escarcha, parece que no enciende la resistencia.
Paul…
Cuando las no frost presentan este tipo de fallas es necesario sustituir el bimetal y hacer un mantenimiento al timer asi esté haciendo su ciclo.
Saludos.
Sr. Juan Luis, soy Rafel el amigo español, por fin me han comprobado la resistencia y el bimetal, me dicen estos técnicos que la resistencia esta mal y el bimetal bien, yo le he hecho la prueba que me indico de cruce y esta bien y ademas calienta, pense que podria ser el bimetal pero resulta que esta bien aunque le he hecho la prueba enfriandolo y no me da continuidad, así que sigo sin poder resolver definitivamente.
Rafael…
Cuando las neveras empiezan a fallar la parte del deshielo, es mejor cambiar el bimetal asi este en buen estado. Es necesario sacar el timer y hacerle un mantenimiento, porque a veces se carboniza los contactores y si sucede eso no llegará energía a la resistencia.
Es necesario revisar si tiene fusible térmico, es posible que este abierto.
Saludos.
hola buen dia, mi nombre es Enrique y soy de Puebla, Mexico, no soy tecnico solo trato de reparar mi refri, empiricamente atravez de articulos y blogs como estos, de antemano gracias, mi refri es igualito a l de la foto donde esta la resistencia es un mabe no frost, ya he cambiado la resistencia , el bimetal con respecto a este el anterior tenia dos cables naranja y rosa y el actual naranja y amarillo, usando la logica lo conecte naranja con naranja y el amarillo donde iba el rosa, esto seria correcto o existe alguna polaridad para el bimetal, el ventilador tambien se daño lo he cambiado solo que tengo duda , si lo coloco dando la etiqueta hacia la puerta avienta el aire hacia abajo , hacia el refrigerador y si coloco la etiqueta hacia el serpentin no baja aire hacia el refrigerador es correcto esto, la verdad es que cuando lo quite no anote como estaba para referencia, me faltaria checar el timer, pero no poseo multimetro como saber si esta bueno o tambien lo remplazo lleva alguna polaridad. la razon de querer arreglarlo yo , es que un tecnico por cambiarme el ventilador me estaba cobrando 1000 pesos mexicanos diciendome que el ventilador estaba descontinuado y le iba a hacer una adaptacion, encontre el ventilador y me costo 32 pesos, el bimetal y la resistencia me costo 74 pesos, nada que ver. otra razon es que no tengo trabajo y estoy tratando de ahorrar todo lo que pueda y el refri me hace falta, perdon por esta historia pero necesito arreglar mi refri, mil gracias a todos.
hola soy enrique nuevamente.
les comento que conecte la resistencia el bimetal estuvo trabajanfdo y de pronto se oyo como que arranco y paro a los 3 minutos y ya no quiso arrancar el compresor, que salio mal??
Creo que ya murio mi refri.nooooooooo
ayuda por favor
Gracias por responder! El timer está integrado a la tarjeta. La resistencia la probé y está dañada así que voy a cambiarla. Si sigue mal cambiaré el bimetálico como me recomendó.
Enrique…
Si ya cambiaste resistencia y bimetal, seria 100% mejor que cambies también el timer, como precaución. Ojo que todos los dispositivos que cambias deben ser originales.
Si tu refri no funciona pude deberse al timer.
Saludos.
Jose Luis buen dia soy Enrique de Puebla.
Te comento quetremendo susto me lleve cuando se apago mi refri y no se oia nada , jiji, pero a los pocos minutos arranco, fiuuu, me llego la sangre al cuerpo.
de inmediato le empece a tomar el tiempo y se tomo 2.38 minutos apagarse y secanso 30 minutos , el siguiente arranque fue de 2.20 min y decanso 18 min, la tercera fue de 13 de encendido por 13 de descanso y hasta hoy sigue asi, es normal el tiempo o tendria que cambiarle el timer, o como podria hacerle para que trabaje media hora y descanse media hora, te comento ademas que nuestro consumo de luz crecio dos veces mas, espero que ahorita baje.
Saludos y gracias por contestar
Enrique…
Según las pruebas que estás haciendo demuestran que tu refri está trabajando perfectamente, solo espera unos 5 días y destapas nuevamente el freezer y verificas cómo va la acumulación de hielo, si es suave sin acumulación es porque está perfecto.
Saludos.
ANTES QUE NADA UN CORDIAL SALUDO Y UNA AGRADECIMIENTO A TODOS AQUELLOS QUE SE TOMAN EL TIEMPO PARA AYUDAR , MI NOMBRE ES ADOLFO Y SOY DE MEXICO MI DUDA ES LA SIGUIENTE SI MI REFRIGERADOR TIENE TIMER EN LA FASE DE DESHILO LA RESISTENCIA SE ACTIVA AUN CUANDO EL FREEZER NO TENGA HIELO O ES NECESARIO QUE HALLA HIELO PARA QUE EL BI-METAL ACCIONE LA RESISTENCIA
tomas rodriguez
juan luis mi refri MABE NO frost, no descongela.. medi la resistencia, el bimetalico, el termistor y para mi estan buenos pero noto que no para por tiempo y usa tarjeta...
hola soy antonio de guatemala
tengo una duda aque temperatura tendria que calentar una resistencia probandola directa y aque temperatura la maneja el bimetalico a la hora de descongelar de antemano muchas gracis
Buen dia a todos.
Soy Enrique de Puebla.
Solo para comentarles con gran alegria que mi refrigerador se encuentra en optimas condiciones,el encendido y el apagado es de mas menos 25 minutos, bajo el recibo d luz y espero que en octubre baje aun mas, ya que cuando lo repare gracias a su ayuda estaba a mitad de un bimestre el ahorro fue de 130 pesos menos de 450 que estaba pagando, la escarcha es suave la resistencia se enciende al rojo vivo cada vez que para el ventilador deshiela y arranca nuevamente, quedo de lujo, de antemano gracias a todos y en especial a Jose Luis que me estuvo apoyando con sus consejos.
Hola, soy Javier desde Colombia, tengo una Amana de doble puerta, le cambie la tarjeta porque ya habia cambiado el termostato, pero noto que luego de 3 dias se empieza a acumular la escarcha, hago el defrost forzado con el switch de la puerta y hace el ciclo, no se que esta pasando, cuando desarme noto que el ventilador del evaporador nunca para, asi se apague el compresor o haga ciclo de defrost, siempre esta encendido, luego viendo las partes en un internet note que la resistencia que esta instalada no es la misma que se ve en los diagramas originales, la primera vez que vino un tecnico le cambio hace dos años esta y desde ahi viene fallando, he cambiado ya 2 tarjetas, veo que la original es de 450 watts y la que le han colocado es de 900 watts impreso en ella, esto puede estar ocasionando esta falla?, muchas gracias.
José Luis, buena tarde soy Diana de Guadalajara, México, figurate que desde un par de mese tenemos problemas con nuestro Daewoo es un DFR-9030BB...
Han pasado tres técnicos por nuestro aparato y no han podido solucionarlo...
El primer problema se presentó cuando de plano dejó de enfriar en la parte de abajo, sin embargo no hicimos caso del todo hasta que de plano dejó de funcionar, el técnico lo abrió y todo estaba congelado, nos dijo que el ventilador se había quemado, por lo que había que cambiarlo, cosa que se hizo, y también nos dijo que se había dañado el reloj que este viene con un regulador (un aparatito que viene dentro de una bolsita de plástico, no sé como se llama)nos dijo que también se habían dañado y que era necesario el cambio, por lo que procedimos a lo debido... sin embargo, a los pocos días dejó de funcionar, vino de nueva cuenta el técnico y nos dijo que estaba presionado el timer, que esa era la falla, lo dejo funcionando y a los pocos días volvimos a tener el mismo problema, cambio tres veces el reloj del timer y seguimos con el mismo problema...
Después vino otro técnico y nos dijo que lo estaba mal era el termostato (lo que calienta las celdas para que se deshiele la nevera) procedió a conectarlo directamente y comenzó a deshielar, pero nos dijo que verificaramos si en una hora como máximo el Refri comenzaba a trabajar, cosa que no sucedió, y hoy cuando lo verificamos toda la nevera estaba caliente...
Entonces nosotros suponemos que lo que está fallando es el timer, que ya se cambio... pero también ya cambiamos todos los dispositivos de la nevera, entonces, podríamos pensar que es la tarjeta???
Espero tu respuesta gracias... puedes escribirme a peruuta@gmail.com
Gracias, si necesitas fotos del aparato también te las envío!!!
Sr. Juán Luís, soy Rafael el amigo español, disculpe que haya tardado tanto en informarle de la averia: Le dire que despues de seguir sus consejos comprobe todo y parece ser que la resistencia estaba comunicada, me ha sido dificil conseguir otra igual, (me la mandaron desde Alemania) por suerte vino con el bimetal nuevo, la instalé hace mas de un mes lo he tenido en observación, el frigo funciona perfectamente, no he logrado ver cuando se enciende la resistencia porque funciona cada 24 o 25 horas, pero no se ha formado bloque de hielo y expulsa correctamente el aire frio desde el congelador al refrigerador por el orificio que se comunican, y en el cual había una tapa para graduar la abertura, se la quitó el tecnico y yo no se ponerla, por lo que el caudal de aire frio siempres es el mismo y no logro controlar, pero oscila de 2 a 8 grados y me parece bien.
Yo ya he dado la avería por resueta, agradeciendole sus consejos y el tiempo que nos dedica por lo que le doy la gracias y quedo sinceramente agradecido.
amigo juan luis tengo un televisor lg slin y se quedo sin sonido y lo tengo funcionando por el aux que puede ser gracias de Colombia esteban
hola, tengo una mabe como la de aca hablan, tengo un problema por que no esta enfriando en la parte de frutos y verduras, el freezer funciona corrrectamente, alguna idea de que puedo revisar, gracias.
me parece que el ventilador no esta funcionando
tengo una nevera amana y latarjeta electronica a la hora se apaga que sera ya se le cambio el bimetal que sera gracias raul de venezuela
si es con tarjeta electronica por lo general no tiene bimetal, sino sensores tipo NTC.
sabes algo de electrónica?
saludos
