TV LG RP-21FD10G ENCIENDE SE APAGA LUZ ROJA PARPADEA

00:16 66 Comentarios A+ a-

Nos llegó al taller este televisor LG modelo RP-21FD10G por un problema muy sencillo, la cual no vino por que se cayó levemente… a continuación le dejamos la imagen física del tv y su nomenclatura…

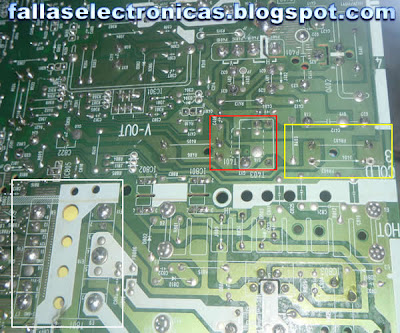

En la siguiente imagen mostramos las condiciones en las que vino esta máquina, como siempre aconsejo a mis colegas sobre limpiar con un comprensor de aire todos los artefactos que les llegue a su taller para dar un mejor servicio y para que el tv pueda responder mejor al servicio… les aclaro esto por la cantidad que nos llegan al taller que pasaron por colegas y las cuales ni siquiera le pasaron un plumero.










Y como siempre le hicimos lo que siempre hacemos en este caso, raspar la tarjeta y unir con soldadura la parte fracturada, lógico que se refuerza con cablecillos junto a la soldadura.

















¡UPS…! Después de limpiar y parchar el televisor, no encendía, solo parpadeaba la luz roja, después encendía y se apagaba… mmmm, me recordó que esta falla ya tuvimos anteriormente, era solo recordar de que se trataba ver los apuntes de fallas anteriores y listo… entonces viendo nuestra lista de fallas encontramos que se origina en la parte que alimenta al flayback.
Pero para estar más seguros revisamos estos tres puntos: la fuente, el drive horizontal, y lo que les mencionaba la alimentación del flayback ya que anteriormente tuvimos este problema…

















Es en este punto donde le colocamos otra resistencia, incluso viene los orificios y el numero de componente pero no viene el dicha resistencia.

















Le diré la verdad que no se por qué sucede esto ya que pensé que era por desvalorización de la resistencia pero hice pruebas y siempre encontré bien el componente excepto una vez en la cual la encontré elevado su valor… en esta oportunidad le estoy colocando una resistencia de 1.5 ohmios a 2 watios, en paralelo con el que tenia la cual era una de 1.2 a 1 watios.

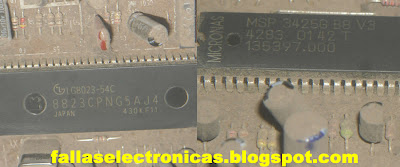

A continuación les dejo las imágenes de los principales componentes para que comparen con la maquina que les llegue a su taller y para adjuntar el eeprom y el diagrama

















Esto es el flayback, y en la imagen siguiente el tv en prueba.



66 comentarios

Escribir comentarios
migel angel
AUTHOR
20/7/11 11:34 delete

muy bien por compartir, no entiendo es si se debe agregar esta resistencia FR402 y de que valor es, por que hay tv que no la traen, solo se cambia la FR403 por que se desvaloriza, gracias, miguel desde putumayo colombia

Reply
avatar
JUAN LUIS
AUTHOR
20/7/11 21:40 delete

Ok miguel, según la solución en este LG y las pruebas que se hicieron es recomendable poner una resistencia de igual valor o de menos, en paralelo, incluso viene los orificios donde se debe poner… en realidad no se sabe el motivo por el cual este tv no enciende, en algunos casos debido a este detalle. Incluso cuando se mide la resistencia fusible FR403 con el multitester, mide el valor asignado por los colores (1.2 ohmios a 1 watio).

Reply
avatar
Anónimo
AUTHOR
24/7/11 15:53 delete

El fusistor FR403: 1,2 Ohms 1W forma parte del Circuito OCP (Over Current Protection) y su función es SENSOR de la corriente que fluye sobre la línea +B: 110V y un consumo igual o mayor de 500mA "dispara" este circuito y provoca que se active el Sistema de Protección del TV originado su apagado (POWER OFF). Si FR403 no se encuentra desvalorizado entonces es posible que el +B: 110 +/-2 VDC se encuentre excedido o que elementos de la Etapa de salida Horizontal presenten falso contacto de soldadura o indicios incipiente de avería que ocasionan un sobreconsumo de corriente que supera los 500mA y el hecho de colocar en paralelo a FR403 otro resistor igual (FR402) se consigue es que el Sistema de Protección se active recién con un valor de coriente de 1A Aprox. si es que antes no se produjo una avería mayor en el TV que lo haya inutilizado.
José desde Moquegua Perú.

Reply
avatar
JUAN LUIS
AUTHOR
24/7/11 16:06 delete

Gracias José por tu aclaración, es muy didáctico y explicativo, gente como tu hace falta, realmente soy sincero de decir que desconocía esto y tampoco siento vergüenza decir que lo ignoraba… gracias por tu aclaración y por tu comentario constructivo.
Saludos.

Reply
avatar
25/7/11 01:55 delete

Me sumo al comentario de Juan Luis: muchas gracias José por tu estupenda explicación, y gracias Juan Luis por tu excelente blog que nos ayuda a todos.

Reply
avatar
JUAN LUIS
AUTHOR
25/7/11 20:22 delete

Gracias Sergio por tus palabras, me siento mas que alagado, ese es el objetivo del blog servir a los que lo necesiten.
Un saludo.

Reply
avatar
Anónimo
AUTHOR
3/12/11 19:57 delete

buena la respuesta pero tengo un problema igual pero antes de apagase la pantalla se pone de color verde y luego se apaga y no se enciende solo parpadea la luz roja y una ves que deja de parpadear prende y ocurre lo mismo serael mismo problema?

Reply
avatar
JUAN LUIS
AUTHOR
5/12/11 00:45 delete

Nombre y procedencia.
gracias.

Reply
avatar
DIETZEM
AUTHOR
28/12/11 12:59 delete

BUENAS TARDES HABLO DE BUGA COLOMBIA... LO QUE NECESITO SABER ES LA REFERENCIA DEL FLY BACK DE ESTE TV.. MUCHAS GRACIAS

Reply
avatar
JUAN LUIS
AUTHOR
28/12/11 20:03 delete

Dietzem, en la penúltima imagen tienes los datos completos del flayback (6174V-6006H). E incluso están los datos de fabricante y numero de serie.

Saludos.

Reply
avatar
DIETZEM
AUTHOR
7/1/12 13:29 delete

gracias, por el detalle no me habia fijado en las imagenes pero el flyback que tenia pues no se le veia muy bien la referencia..
ahora el problema que tengo es que enciendo la tv y dura 3 a 4 segundos prendida y se apaga... cual podria ser la falla??? graciass

Reply
avatar
JUAN LUIS
AUTHOR
8/1/12 22:14 delete

Dietzem, si no has cambiado el flayback tienes que mandarlo a probar o descartar… la falla puede ser IC vertical sustitúyelo.

Saludos.

Reply
avatar
DIETZEM
AUTHOR
17/1/12 10:49 delete

muchas gracias JUAN LUIS pero ya cambie el flayback pero el vertical aun no.... lo voy a cambiar.... Compañeros si alguien tiene el plano del chasis de este T.V se los agradeceria... mi correo es dietzem@hotmail.com.... gracias de BUGA- VALLE COLOMBIA

Reply
avatar
Anónimo
AUTHOR
11/2/12 18:04 delete

No puedo identificar cual es el transistor vertical y el horizontal me podrian ayudar. Att Jonhy Aragon Guatemala

Reply
avatar
JUAN LUIS
AUTHOR
12/2/12 15:58 delete

Jonhy, si no puedes identificar cosas elementales mejor aprende un poco más para que puedas meter la mano a una falla en un tv…. No te olvides que los tv´s acumulan energía y te pueden causar daño.

Saludos.

Reply
avatar
Evaristo Rodríguez
AUTHOR
29/4/12 13:29 delete

TV Philips 29PT558A Se apaga solo al ratito de encenderlo. Tengo este problema y antes de llevarlo al service quiero ver si existe una función de reseteo que lo pueda hacer yo en mi casa para ver si se soluciona de esta manera. O si lo tengo que encender haciendo una maniobra en especial con las teclas.
Aguardo tu comentario. Te agradezco. Saludos.

Reply
avatar
JUAN LUIS
AUTHOR
29/4/12 18:40 delete

Evaristo…
Déjame decirte que tiene un cruce es por eso que se está protegiendo… es necesario que lo lleves a un especialista para que te solucione la falla.

Saludos amigo.

Reply
avatar
Anónimo
AUTHOR
19/7/12 08:14 delete

bueno yo también tengo un problema de un tv que no encienda pero con la luz parpadeando cambie una pieza y nada funciona ya me esta volviendo loco con es falla de un lg rp 21d10g para que me una solución garcía y saludo mi pana de Venezuela

Reply
avatar
Anónimo
AUTHOR
9/8/12 14:32 delete

OSCAR SILVA (gomez palacio durango mexico)

Exelente informacion colegas.
yo tenia un televisor en mi taller desde hace aproximadamente un ano con esa falla, solo que el mio es de 15" modelo RP-15D10.ABM1 el vertical, horizontal, flyback y la jungla es la misma.
el televisor tenia fuga en el fly y cuando lo encontre se lo puse y funciono bien pero luego de 10 min se apago, lo encendi y en 3 minutos volvio apagarse. me volvi loco y jamas le encontre, apenas ahorita que estoy checando esa falla me sale su valiosa colaboracion y les digo MIS RESPETOS gente como la de este foro ayuda muchisimo porque hay que recordar que todos los dias aprendemos cosas nuevas y todos necesitamos de todos saludos desde mexico.

Reply
avatar
Anónimo
AUTHOR
31/8/12 16:13 delete

Delfin
Hola soy de ecuador y tengo un problema con la tv rp-21fd10g cuando la conecta a la toma hay un sonido como chasquido itermitente y no funciona nada , le saque la RF403 y seme prende el diodo de stambay. Deseariaun consejo para poder arreglar este problema.
gracias

Reply
avatar
Anónimo
AUTHOR
3/9/12 16:48 delete

Nil (Perú)
Hola, mi TV es un Samsung Tantus, el detalle es que naufragó, le hice limpieza y quedó ok, con un boton para cambiar resistencia, pero al momento de probar, de casualidad pasé la mano por encima del chupon del Flyback y vaya descarga que me pateó por un minusculo hueco, y de ahi enciende en 2 segundos y se pone en Standby... le rellene por encima con silicona y sigue igual, que hago?

Reply
avatar
Emilio Jose
AUTHOR
13/10/12 09:00 delete

tengo un tv en mi taller con la misma averia que esta stamby y no enciende, solo que doy push al boton ch+ y enciende pero solo por 3 segundos y sinencender la pantalla, solo escuucho el sonido de canal dañado pero muy breve, que podria ser ese daño porfavor alguien me ayude ahh si me dan 5v en ch+ osea que si esta oacilando.

Reply
avatar
Anónimo
AUTHOR
28/10/12 22:58 delete

en conclusion solo las fallas de encendido son horizontal ,vertical,flayback,y/o resfusible

Reply
avatar
21/11/12 13:49 delete

hola tengo un refrigerador LG, donde sale
ref temp control esta para la temperatura minima media alta y parpadean las tres siempre si me puedes ayudar por fa el congelador esta super bien solo que esto otro no enfria nada gracias

Reply
avatar
Anónimo
AUTHOR
25/1/13 17:01 delete

POR Q AL SUBIR EL FOCUS DEL FLY BAK EL TELEVISOE CE APAGA SOLO TRABAJA EN UN MINIMO DEL FOCUS

Reply
avatar
19/2/13 09:23 delete

soy manuel de españa tengo un tv lg de plasma el cual no enciende, meda todas las tensiones av,sv,stabay,pero solamente cuando desconecto la placa ysus cuando esta conectada se desconecta el rele de entrada y no tengo tensiones solamente parpadea el led en azul y no prende .alguna opcion?
gracias de antemano

Reply
avatar
19/2/13 09:55 delete

Manuel no debes desconectar ninguna placa mientras el tv esta conectado, las caidas repentinas de tensión general desvalorización en los eeprom y pueden causar más daño.
en cuanto a tu falla, la verdad que no me enfoco en tu falla ya que no me das muchos detalles. estas probando con el botón del tv o también con el control remoto?
si haz echo pruebas en la fuente y esta bien, haz probado con los principales componentes de la siguiente tarjeta?
saludos

Reply
avatar
19/2/13 12:20 delete

hola juan luis: cuando conecto el tv se escucha el rele, pasados unos segundo se vuelve escuchar, parpadea unos segundos el piloto en azul y se torna rojo, si en este estado se enciende desde el mando el rojo pasa a azul pero no deja de parpadear, y no tengo tensiones en las tarjetas ysus y zsus, pero si quito uno de los fusibles de la tarjeta ysus el fs2 tengo tensiones av vs 5v y todas las tensiones en demas conectores, tiene sonido normal pero no imagen
la placa ysus es 6871Qyh0483 y el modelo de tv es lg 42pc1rv-zj ( el fs2 es el que esta mas adentro de la placa)

Reply
avatar
saul pin
AUTHOR
3/4/13 11:32 delete

hola. soy saul pineda de venezuela y tengo el siguiente problema: TV LG RP-21FC60G no tiene imagen en los canales ni audio, (todo azul) pero por A/V si tiene. el tuner tiene los 30v, 5v, data y el clock. cambie el eprom y el tuner y aun no da imagen. apagago el tv y queda con audio (lluvia). no e cambiado la jumgla es muy costosa y no tengo una para probar. quiero estar seguro antes de comprarla

Reply
avatar
saul pin
AUTHOR
3/4/13 12:06 delete

buenas les aclaro que no apagaba ya que le había montado un eprom malo. todas las funciones trabajan correctamente pero sigo si video del tuner. los voltajes alli presente son: 28v, 5v, 3.5 en data, 4 en clokc y 3.9 en agc. auxilio

Reply
avatar
3/4/13 23:25 delete

Saul, es muy provable que la falla este en la jungla o microjungla... tienes que ver la manera de descartar.
saludos

Reply
avatar
saul pin
AUTHOR
4/4/13 12:07 delete

que de cierto hay que los TV Lg el selector tiene que ser el original? usa el 6700NF0012A y le monte el 6700NF11A y sigo sin video ni audio. tambien sospecho de la jungla, vere como la pruebo. gracias por su ayuda

Reply
avatar
samuel araque
AUTHOR
1/5/13 00:21 delete

Hola soy samuel de cucuta colimbia tengo un problema con un tv Lg modelo Rp- 20CB20A el tv prende bien pero la imagen es borrosa mande a probar el flybak y esta bien le cambie el condenador del screem y nada me tiene loco no se que hacer tengo poca experiencia les agradezco me ayuden

Reply
avatar
1/5/13 17:11 delete

Samuel, la prueba que le hicieron al flayback fue con todo los controles de sgreen y focus o sólo alta? mediste el voltaje de focus?
saludos

Reply
avatar
13/5/13 17:16 delete

Buenas tardes yo tengo un tv de la misma marca la falla es la siguiente: la imagen esta muy oscura ya tiene full brillo y contraste que se puede hacer gracias

Reply
avatar
14/5/13 22:32 delete

amigo has descartado la pantalla con otra?

Reply
avatar
luis romero
AUTHOR
14/6/13 19:40 delete

buenas amigo juan, luis romero de nuevo, tengo un tv LG modelo RP21FE65, el bombillo rojo led esta encendido al querer encender la tv con el control el bombillo se apaga y suena por unos segundo como si quisiera encender la tv luego se vueve a encender el bombillo rojo quedando igual apagado, revice el fusible y esta bien, los pasos q sigue seria revisar. la fuente, el drive horzontal para luego irme al flay back. la sra me dice q sono un ruido como en chasquido y luego se quedo sin video ni sonido gracias mi correo es luisromero6051@hotmail.com

Reply
avatar
14/6/13 23:28 delete

Luis, tienes que empezar haciendo mediciones básicas para poder encontrar la falla.
saludos

Reply
avatar
carlos parra
AUTHOR
23/6/13 21:12 delete

buenas compañeros soy carlos de medellin colombiatengo un problema con un tv lg modelo rp-21fa37a no prende cuando lo conecto parpadea el stambya se recalienta mucho el tr horizontal midiendo voltajes en el regulador me da 90v en el pin 3 y en el4 18v con respecto atierra del flaybak y con tierra dela fuente me da 170 en el pin 3 y 30 en el pin 4 desconecto el colector del horizontal y deja de parpadear el led stbay no me aparecen voltajes en el flaybak solo 109v en el +b les agradezco la colaboración que me puedan dar gracias att carlos parra

Reply
avatar
23/6/13 23:36 delete

carlos, si los voltajes están al momento de quitar el horizontal, quiere decir que tienes un problema. puede ser que tu flayback este cruzado... tienes que descartar o hacerle la prueba.
Al tv tienes que hacerle las pruebas básicas de medición e incluso usando un foco o bombillo.
saludos

Reply
avatar
luis velandia
AUTHOR
7/11/13 09:16 delete

amigo tengo un problema con mi tv lg 21f1rl enciende y queda sin señal aparece el canal y desaparece y no deja mover nada ni con el control ni con las teclas del tv lo unico es que aparece el menu pero no mueve nada tampoco.. gracias por tu ayuda espero respuesta para saber si es la eprom

Reply
avatar
10/11/13 15:14 delete

Luis, es posible que se haya puesto en modo de "DEMO" eso se hace desde el control remoto.
trata de entrar al menú e intenta hacer el cambio, si no te obedece, aplasta las teclas canal y volumen simultaneamente. si tampoco te hace caso cambia el eeprom para que vayas descartando.
saludos

Reply
avatar
21/5/14 21:21 delete

Hola mi nombre es jhonny soy de ecuador y tengo un problema con la tv rp-21fd10g la luz roja parparea ya revise la resistencia fusible FR403 esta buena ahora hize la prueba retire el D2627 y lo probe encendido y la luz roja se apago necesito saber si alguien a tenido este problema y procediendo al cambio el rendimiento del tv es normal.
Saludos esperando respuestas compañeros

Reply
avatar
21/5/14 23:07 delete

amigo jhonny, pero si esta claro en la explicación que puede ser el protector OCP... realiza todas las sugerencias que te doy en el post. lee los comentarios que hay un informe detallado de la falla, revisa el drive horizontal, descarta flayback, transistor horizontal, ic vertical.
saludos

Reply
avatar
26/6/14 13:25 delete

Hola amigos: Soy José Arroba de Ecuador. Técnico de la vieja guardia, retirado de la profesión luego de ejercerla 20 años. Quiero reparar mi televisor un LG Mod. 21FU6R-GG que no enciende, solo ilumina el foco de standby, tengo 160V en fuente y en +B sólo 18 V, he probado el HO (C6098) y esta bueno, también las resistencias y cambié un C de 100uF que estaba inflado, ya he leído los comentarios de este blog. Si alguien ha tenido experiencia con este TV , quisiera que me den una ayuda para ver si puedo arreglarlo, de lo contrario lo llevaría a un taller. Mi hija ya me está presionando que lo arregle rápido, pero estoy desactualizado. Leyendo mucha información en la RED.
Excelente página a su autor lo felicito y a los colegas que colaboran en ella.

Reply
avatar
27/6/14 00:33 delete

Nino, si haz sido técnico, sabrás entonces que para saber que falla en un tv se tiene que hacer mediciones básicas... dentro de ello medir si tienes voltajes en los key, memoria, drive horizontal, pulso de power.
Pero ante todo esto te sugiero que retires la memoria eeprom y ve que sucede, trata de probar con un control remoto, suele bloquearse el teclado.
saludos.

Reply
avatar
nestor gomez
AUTHOR
26/8/14 11:04 delete

Buenos dias Juan Luis: tengo un problema con un utraslim Samsung modelo TU-2125 que o enciendo y la pantalla da brillo pero este se le va una y otra vez y tetrmina apagandose. Le agradezco a donde debo revisar o si debo de cambiar filtraje.

Reply
avatar
27/8/14 23:54 delete

No comentas que tipo de brillo es, con imagen, sin imagen? tiene audio? blanco con rayas de retraso vertical?
saludos.

Reply
avatar
nestor gomez
AUTHOR
28/8/14 12:46 delete

No Juan Luis no da muñecos solo sale la pantalla negra y alcanza a salir el parámetro arriba que dice AV1 STD al pulsar una de las teclas sale en rojo no disponible y con control no arranca. Trae una eeprom A51DC le coloco una 24C08 arranca y se protege inmediatamente.

Reply
avatar
28/8/14 21:13 delete

Es una falla muy curiosa, creo que necesario descartar con un eeprom de iguales características.
saludos.

Reply
avatar
nestor gomez
AUTHOR
29/8/14 16:44 delete

Juan Luis: Le instale una eeprom igual y ya dan muñecos pero se me oscurece la pantalla , ensaye la tarjeta con una pantalla curva y se ve mas ó menos aunque trata de irse la imagen. Me toca buscar una pantalla que este buena para descartar totalmente esta falla.

Reply
avatar
29/8/14 21:56 delete

nestor si se te oscurece revisa los voltajes del zócalo de la pantalla los voltajes son: 180v para polarizar los RGB, el filamento verifica si se apaga, los 1.8 ó 2.5 de los RGB que viene de la micro-jungla, el G2, focus.
saludos comenta para seguir.

Reply
avatar
23/11/14 10:24 delete

tengo un tv sankey enciende pero al momento se apaga, cual puede ser el problema

Reply
avatar
24/11/14 07:17 delete

que pruebas le hiciste? mediciones básicas de fuente horizontal. modelo y tipo de tv.
saludos.

Reply
avatar
24/3/15 15:04 delete

buenas a todos tengo un tv lg 21fs4rk la falla enciende da imagen y se apaga, cual seria la posible falla

Reply
avatar
6/4/15 20:58 delete

TENGO UNA TV MARCA LG DE MOD.RP-21FD15G Y EL PROBLEMA ES QUE SE APAGA A LOS 5 SEGUNDOS

Reply
avatar
6/4/15 23:13 delete

Es posible que este alterado la pantalla o el IC vertical, si no sabes electrónica es poco lo que puedes hacer.
saludos.

Reply
avatar
wong
AUTHOR
13/6/15 10:35 delete

Hola, por favor necesito saber como hacer un factory defaul
L.G. CTV Model : 29FC80VC (2036)

Reply
avatar
14/6/15 10:38 delete

Entra a la pagina oficial de LG y busca firmware tv, allí te haces paso a paso lo que explican.
saludos.

Reply
avatar
cristhian
AUTHOR
24/7/15 14:31 delete

Buenas necesito el diagrama del televisor lg rp-21fd17g o k me digan de cuanto es el diodo zener k va junto con el regulador str xfa lo necesito

Reply
avatar
25/7/15 08:09 delete

el diagrama de este tv esta libre para descargar en internet.
saludos.

Reply
avatar
Unknown
AUTHOR
19/10/15 17:56 delete

Gracias amigo por adjuntar el diagrama Saludos Ecuador

Reply
avatar
ElectroAND
AUTHOR
24/2/16 00:28 delete

Tengo un lg 21" al encenderlo el piloto alumbra y se apaga en 2 seg.. En estos pocos segundos alcanzó a tomar voltajes en secundario 12V y en b+ 115V pero se ve en lectura como se va el voltaje en esos pocos segundos.. E cambiado el trans horizontal que se encontraba malo.. e probado elementos y no encuentro el daño.. No se sostiene el voltaje dc.. Solo tengo en el secundario chopper,, salida para el integrado de audio, ya desconecte ese pin de entrada al ic del audio para ver si estáva en corto y sigue igual apenas enciendo el tv veo datos pero se desaparecen muy rápido

Reply
avatar
MIXEN
AUTHOR
4/3/16 21:53 delete

Saludos tengo el mismo tv del mismo modelo y mi problema es que ensiende bien y funciona todo ok pero se apaga despues de unos dias o aveces despues de unas horas o minutos y al ensenderlo de nuevo funciona de nuevo y asi hasta volver ala falla ya lo cambie el fly back.
Me funcionaria el metodo de colocarla otra resistencia en el FR402 puede ser de 1w ?

Reply
avatar
16/5/16 17:23 delete

Le saludo muy cordialmente deseando muchos exitos en su vida cotidiana. Le cuento que tengo un pequeño problema con un tv LG. ocurre que lo recibi con el transistor de sal/hor en corto, se lo cambie, pero no encendio y mientras hacia una mediciones el transistor se volvio a dañar. luego hice las mediciones sin el transistor todo parece medir de manera normal, sin embargo al colocar el transistor nuevo; este se calienta y el aparato no enciende. Ya cambie el Fly, loa condesadores asociados, el regulador de volt, medi una por una todas las resistencias y todo sigue igual, es por esto que ahora le ruego me heche la mano por lo cual le estare muy agradecido.

Reply
