COMO DESMONTAR, DESARMAR MOTOR COMPRENSOR TECUMSEH DE REFRIGERADOR

En los países donde no es fácil conseguir los motores de exportación, o donde la exportación no está permitida. Los técnicos tenemos que hacer maravillas para poder solucionar problemas con los comprensores… en esta oportunidad veremos cómo desmontar, desarmar, un motor comprensor de refrigerador (nevera, frigorífico), para poder solucionar y llevarlo nuevamente a una refrigeradora y que trabaje unos 3,4,5 años más.
A continuación veremos cómo se destapa el motor el cual se puede hacer de dos formas, con un amolador o con una cierra de mano…. En esta oportunidad lo haremos con un amolador eléctrico.
En la imagen siguiente podemos apreciar la forma de usar y la cantidad de desgaste que daremos a la vena del motor.

















Los comprensores que son para refrigeradores antiguos se encuentran tres tipos de motores:
1.- Los redondos que en otra oportunidad lo veremos, llamados Danfoss.
2.- los rotativos, en forma de un cono.
3.- y el que estamos tocando en este tema, los ovalados como el de la imagen de abajo, llamados Tecumseh.


















Para empezar a desmontar este motor, retiramos los tres soportes en las cuales están los resortes que sujetan al cabezal y bobina del motor. En la imagen de abajo podemos ver:
1.- flecha amarilla es el soporte donde se encuentra el resorte.
2.- flecha roja es el resorte, encargado de sujetar el bobinado y el cabezal del motor.
3.- las flechas blancas son los destornilladores planos con la cual estamos haciendo la palanca para poder retirar el soporte.

















Aquí podemos apreciar que ya retiramos el soporte, esto lo tenemos que hacer en los tres soportes.


















En esta imagen podemos apreciar al momento de retirar la tubería de alta presión, es aquella que se va encargar de sacar el gas comprimido hacia el sistema.
La flecha roja es el comienzo de la tubería como apreciamos da una vuelta hasta llegar a la flecha amarilla la cual es el final de la salida del tubo de alta.

















Las flechas blancas indican la tubería de alta y doblado hacia arriba.
Y las circunferencias amarillas vendrían a ser los soportes antes mencionados.

















En la imagen de abajo podemos apreciar la forma como se retira el motor, vemos a un costado el tubo de salida de alta….

















En esta imagen retiramos el conector, solo es cuestión de quitar la parte eléctrica, para ello lo palanqueamos con un destornillador plano, según la flecha amarilla.

















Prosiguiendo con el desmontaje podemos apreciar las tres partes del motor:
1.- flecha roja, cabezal del motor, parte mecánica.
2.- flecha azul, bobinado del motor, es la parte eléctrica.
3.- flecha verde, carcasa del motor, esta parte será llamado olla.


















En esta imagen podemos apreciar la parte eléctrica del motor, la cual está dividida en tres partes:
Flecha roja, es el fierro o núcleo, es donde se alojando.
Flecha azul, es el bobinado.
Flecha verde, el conector de tres puntos con la cual se conectara desde el exterior la energía eléctrica


















Muchas veces los motores se paralizan por que la parte mecánica esta en malas condiciones o por que la bobina está mal. Para ello debemos revisar minuciosamente…. En esta oportunidad, como podemos revisar y buscar los puntos críticos.

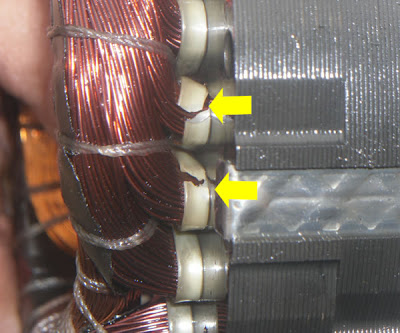

En la imagen de abajo podemos ver más de cerca que se trata de un motor recalentado, quiere decir que el aislamiento superó su temperatura y no cumple su función de aislar…. Se comienza a resquebrajar.
Como vemos el hilo que amarra el bobinado, está en perfecto estado, según la flecha amarilla

































Después de encargarnos de la parte eléctrica, procedemos a revisar la parte mecánica…. Directamente al cabezal.
En esta oportunidad nos centramos en el plato de válvulas, cabinas de alta y baja presión.






























































En la siguiente imagen podemos apreciar la parte mecánica y para ser exacto la etapa de comprensión parte por parte:
1.- tornillos que sujetan la etapa de las válvulas.
2.- tapa del gabinete de las válvulas.
3.- plato de válvulas, alta y baja presión.
4.- empaquetadura de alta presión.
5.- empaquetadura de baja presión.
6.- cabezal del motor parte mecánica.

















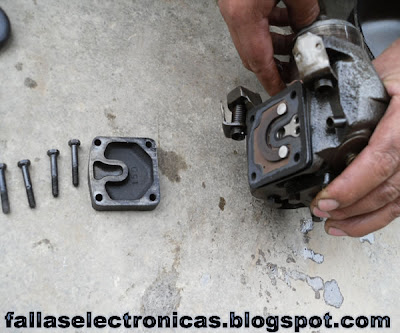

En la imagen de abajo podemos apreciar directamente el plato de válvulas en esta oportunidad la válvula de alta presión… la flecha roja es la válvula de alta la cual tiene un muelle encima para que permanezca siempre es su lugar y para que tenga consistencia al momento de la comprensión. Y la flecha amarilla es el orificio de la baja presión….

















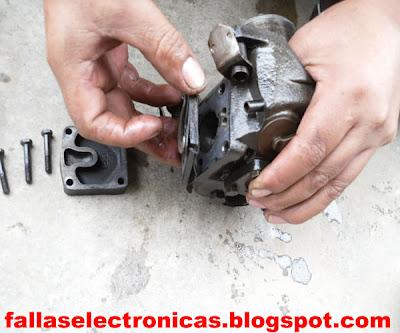

Y en esta imagen vemos la parte de la baja presión, es una válvula alargada y regula que el aire no retorne y forme una contrapresión al motor. Como volteamos el plato, la flecha azul es la válvula de alta presión.


















En esta imagen podemos apreciar mejor el cabezal:
1.- es por donde hará el ingreso el gas refrigerante hacia la cabina de comprensión del sistema.
2.- este es donde termina el orificio 1 por aquí sale el gas que entra al sistema.
3.- es el pistón el cual va impulsar, comprimir, el gas hacia el sistema.
4.- una vez pasado el gas por todo el plato y las válvulas es por aquí por donde sale hacia la tubería de alta presión.
5.- es el rotor, el que hace girar el eje y este a su vez la biela y el pistón.

















Para desmontar completamente el comprensor procedamos a quitar el soporte del eje el cual está sujeto por 3 tornillos, como se muestra por las flechas amarillas…. En la imagen siguiente a esta podemos notar el soporte retirado del cabezal.
































En la flecha a continuación tenemos dos flechas:
Rojo, esta nos indica el puente que sujeta la biela al eje del cabezal.
Amarillo, este nos indica el pistón encargado de impulsar el gas refrigerante hacia todo el sistema.

















En la imagen de abajo tenemos tres flechas, esta imagen es después que se retiró el puente de la biela.
Flecha azul, nos muestra el eje del cabezal.
Flecha roja, nos muestra la biela la cual está atravesando el cilindro del cabezal donde va el pistón
Flecha amarilla, nos muestra el pistón que va dentro del cilindro.
Les repito varias veces los nombres y procesos para que se lo graben o aprendan.

















Como ya retiramos todos las piezas de la parte de arriba del cabezal procedemos a retirar el rotor. Para lo cual tenemos que primero quitar el succionador de aceite…. Este succionador de aceite tiene la función de impulsar el aceite hacia arriba del cabezal atreves de un orificio que hay por el centro del eje, entonces succiona e impulsa el aceite para que refrigere el motor.

















Entonces para retirarlo le aplicamos golpes de un lado a otro como se muestra en las dos imágenes la de arriba y la que esta abajo…. El golpe debe ser en ambos costados.
Tenemos que aplicarle golpes secos y firmes hasta que afloje.
































Después de retirar el succionador de aceite procedemos a quitar el rotor para ello necesitamos un perno grado 8 acerado esto lo podemos encontrar en cualquier casa de pernos o ferretería… de no ser fácil de conseguir el perno podemos usar cualquier fierro que entre del rotor, tal como se muestra en imágenes siguientes.
Metemos el perno y aplicamos golpes fuertes y secos, agarramos o sostenemos firmemente el cabezal.
















































Después de algunos golpes podemos apreciar que va cediendo el eje, tratemos de revisar de no romper la biela.

















En la siguiente imagen podemos apreciar el cabezal desarmado con las piezas en la posesión que van:


















1.- rotor


















2.- biela y pistón
















3.- eje

















4.- cabezal
