TV CON UN SOLO COLOR PANTALLA ROJO VERDE AZUL

23:35 84 Comentarios A+ a-

En otra oportunidad tocamos este tema… así que, amigo me solicitaron que les explique la forma de solucionar con amplificadores RGB que vienen con IC (circuito integrado).
Aquí les pongo el enlace del tema anterior para que compararen la diferencia:
tv color verde rojo azul
En la siguiente imagen tenemos un tv que nos vino con problemas de RGB en el cual predominaba el color rojo.

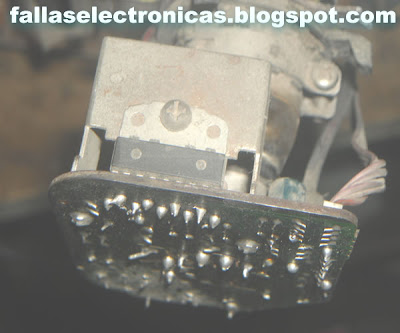

Empezamos cambiando el IC amplificador de los RGB…

















Si, no se soluciona cambiando el IC, procedemos entrando a modo de servicio, si tampoco encontramos por este método y después de haber intentado varias formas nada. Hacemos lo que a continuación les explicaremos la forma de hacerlo.
En la siguiente imagen tenemos tres flechas amarillas que nos muestra la entrada de los RGB, esa información viene desde IC chroma el pulso en este punto es más o menos de 0.9Vdc a 1.5VDC, este voltaje también debe ser verificado antes de proceder con lo último.
La flecha blanca son las tres resistencias que son las que estabilizan el voltaje o pulso hacia los amplificadores RGB. Al momento de apagar el tv queda un volteje flotando o cargado estas resistencias también cumplen la función de descargar o mandar a tierra ese pequeño voltaje. Esta resistencia por lo general viene entre los 300 a 700 ohmios, en esta oportunidad esta con 470 ohmios.

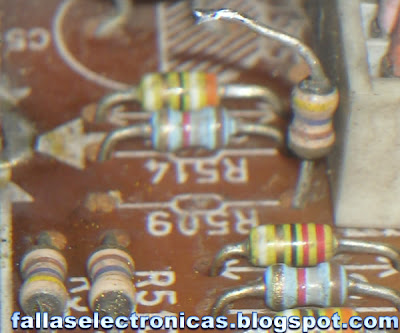

En esta imagen tenemos la resistencia 509 es el rojo y es el que vamos a bajar su intensidad.

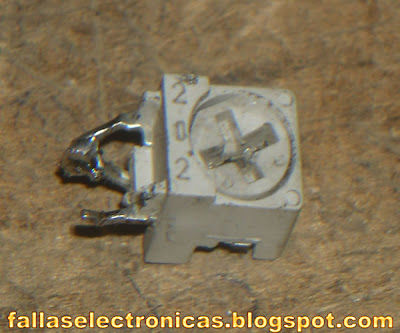

Al momento de hacer nuestra adaptación tenemos que levantar una de las patitas de la resistencia, no les recomiendo que lo quiten totalmente, déjenlo con una de las patitas para cualquier eventualidad.

















En el punto de donde estamos retirando la resistencia de carbón fijo, colocamos una resistencia variable como la que se muestra en la siguiente imagen. En esta oportunidad estamos usando una resistencia de 2.2K es decir 2200 ohmios… podemos usar entre 1K a 2K.

















En la imagen de arriba podemos ver claramente que unimos 2 patas de la resistencia variable, es la forma correcta de soldar podemos usar cualquiera de los extremos de las patas unida a la pata centro del trimmer (resistencia variable).

















En la siguiente imagen regresaron los colores, es cuestión solo de ajustar y colocar los demás trimmer en los demás colores verde, azul, para poder calibrar mejor… los demás trimmer tienen que ver si es necesario de lo contrario solo calibrar con uno o dos.

84 comentarios

Escribir comentarios
Anónimo
AUTHOR
16/12/11 21:21 delete

hola! colegas tengo un tv marca citicen modelo jctv 3314 con el mismo problema se ve roja la imagen pero este no le consigo el diagrama para saver cual es la resistencia prove con otra pantalla y sigue igual¿me pueden dar una pista de como resolver este problema? muchas gracias y saludos

Reply
avatar
Anónimo
AUTHOR
30/6/12 16:26 delete

BUENAS SOY SAMUEL MATOS REPUBLICA DOMINICANA MI TV SAMSUNG TYPE A34KQV42X DE REPENTE SE LE PUSO LA PANTALLA TOTALMENTE ROJA NO SE VE NADA Y SI LE DAMOS GOLPESITOS EN LOS LATERALES LE LLEGA LA IMAGEN Y DESPUES VUELVE Y SE PONE ROJO QUE PUEDO HACER PARA REPARARLO

Reply
avatar
JUAN LUIS
AUTHOR
3/7/12 01:45 delete

Samuel…
Este tipo de falla se debe cuando tiene falso contacto en las soldaduras de los componentes. Para la solución de esta falla es solo cuestión de hacer un resoldado de la tarjeta, es decir como u mantenimiento.

Saludos.

Reply
avatar
valentin780
AUTHOR
12/7/12 10:31 delete

como es que va conectada la resistencia variable
es en los dos punto donde esta la resistencia conectada

Reply
avatar
valentin780
AUTHOR
12/7/12 10:35 delete

tengo un tv rca mr-21tf21 que prende con pantalla azul pero cuando cambio de canal se ve bien la imagen y despues vuelve y se pone azul

Reply
avatar
Anónimo
AUTHOR
16/7/12 12:53 delete

hola soy luis tengo una phillips. a cuando enciendo a los 6 minutos se apaga e rebisado todo y solo me falta cambiar el ic

Reply
avatar
JUAN LUIS
AUTHOR
20/7/12 22:39 delete

Luis…
El tv te envía algún error o sale mal la imagen? O simplemente se apaga? Es posible que se esté protegiendo por alguna falla leve que pueda tener. Puede ser que tenga falso contacto, resuelda toda la tarjeta de principal la jungla micro flayback y fuente.

Saludos, comenta para seguir.

Reply
avatar
jose vazquez
AUTHOR
28/7/12 00:04 delete

tengo televisor sony kv-21se40 cuya imagen se va cerrando en horizontal (de eso ya hace unos diez años) de poco a poco por lo tanto ahora tiene un 80 u 90 por ciento de imagen ¿que podra ser? ayuda por favor jose de leon

Reply
avatar
JUAN LUIS
AUTHOR
29/7/12 12:11 delete

Jose…
La fallas que esta presentando tu tv es, falla vertical, es necesario cambiar todos los condensadores de la etapa vertical. Si no tienes el conocimiento necesario, es mejor que lo lleves a un especialista. Esta falla no es costosa.

Saludos.

Reply
avatar
ERICK
AUTHOR
12/8/12 22:44 delete

HOLA..

TENGO UN TV CON ALGO DE PARECIDO PERO MI ME SALE DE COLOR VERDE

QUE PUEDO HACER

Reply
avatar
JUAN LUIS
AUTHOR
14/8/12 00:03 delete

Erick…
Tienes que hacer el mismo proceso pero con el color que le falla a tu tv, pero previamente comprobando si tu pantalla está bien.

Saludos.

Reply
avatar
Anónimo
AUTHOR
5/9/12 15:00 delete

hola soy alejandro tego una lg hd tv monitor y la imagen empezo a fallar la ajusto en menu y keda bien pero alos pocos minutos se vuelve a ver opaca,siento q todo fue a raiz q pusimos un dvd empezo adesconfigurarse como la puedo resetear? gracias por su ayuda

Reply
avatar
Anónimo
AUTHOR
20/9/12 22:18 delete

buen consejo, tengo una tv sony pero esta cuenta con el sensor ik. mi pregunta es al momento de poner el pot no me afectara por esta funcion especial en sony? saludos

Reply
avatar
Enrique
AUTHOR
29/9/12 08:59 delete

Hola tengo un televisor panasonic tc-21fx32la al que segun parece se le murio el color rojo probe usando este truco en lo otros colores (verde, azul) y nada.
que podria ser?
gracias de antemano.

Reply
avatar
Anónimo
AUTHOR
9/10/12 07:05 delete

Hola temgo una tv Sony que al encender presenta unas rallas horizontales en la parte de abajo y luego al calentaras es decir unos 5 minutos desaparecen

Reply
avatar
Anónimo
AUTHOR
1/1/13 18:48 delete

Hola soy esperanza . Al encenderla. Mi tv no se veía las imagenes .lo apague y volvi. A encenderlo otra vez. Y la pantalla
enseña todo rojo.ayuda

Reply
avatar
Anónimo
AUTHOR
9/1/13 23:40 delete

gracias jesus ramirez de zacatecas

Reply
avatar
12/1/13 13:13 delete

Hola tengo un tv Samsung LCD de 42" modelo LN40C530F1R se me puso roja total alguien pudiese ayudarmr Muchas Gracias de antemano mi correo es ajop1223@gmail.com

Reply
avatar
joseph
AUTHOR
30/1/13 19:34 delete

hola tengo un tv lg de 14", hace algunos dias la imagen se ve algo verdosa, no tanto, será la misma falla que mencionan arriba.

Reply
avatar
Anónimo
AUTHOR
1/4/13 15:15 delete

hola mi televisor es chino y la pantalla se puso de color azul, no cambia canales ni puedo entrar al menu
si alguien me puede ayudar este es mi correo augusto.s@hotmail.com

Reply
avatar
1/4/13 22:59 delete

Augusto, no respondemos correos electronicos.
en cuanto a tu falla... se ve bien en dvd, o también esta mal? si en dvd tambien esta mal tienes que regrabar la memoria.
saludos

Reply
avatar
17/4/13 02:12 delete

hola que tal tango un tv marca MTC modelo MTV-137 con falla de pantalla verde al mover el tv se vuelve la imagen normal pero con ausencia de otro color se ve algo rojisa con imagen que podre ser no encuentro el diagrama x ningun lado (probablemente sea un falso contacto soldadura fria????)

les agradeceria sus respuestas

Reply
avatar
17/4/13 19:23 delete

escalante, tienes toda la razón, la falla es un falso contacto... centra tu atención y resuelda la jungla o microjungla.
zócalo de la pantalla.
saludos

Reply
avatar
18/4/13 00:13 delete

ok muchas gracias juan luis en eso estoy gracias saludos

Reply
avatar
16/6/13 09:53 delete

hola tengo un tv marca lg y sale a blanco y negro alguno me puede ayudar a resolver esta falla, no son falsos contactos

Reply
avatar
16/6/13 21:21 delete

Raul, modelo? entra con el control y verifica si derrepente esta en pal.
la otra opción es que este mal el IC chroma.
saludos

Reply
avatar
29/6/13 00:03 delete

al igual que Arnaldo Osorio ajop1223@gmail.com tambien tengo un LCD Samsung de 40" modelo LN40C530F1R que se le puso la pantalla roja funciona todo perfecto lee los discos duros funcionan todas las entradas HDMI pero lo que deberia verse negro se ve rojo

Alguna solucion rmellings@gmail.com

Reply
avatar
29/6/13 20:42 delete

Rodrigo, no enviamos correos electrónicos con respuestas personalizadas, todas las respuestas las hacemos por este medio para que otras personas se beneficien de tus dudas.
con respecto a tu fallas, es posible que este mal la tarjeta madre ya que es allí donde esta el croma... el encargado directo de la mezcla de los colores.
saludos

Reply
avatar
11/7/13 10:05 delete

HOLA BUENOS DÍAS...TENGO UN TELEVISOR LG FLATRON 21FX4R DE 21" QUE SE APAGO EL DÍA LUNES Y AL ENCENDERLO NUEVAMENTE SE VEÍA VERDE, EL AMARILLO SE VEÍA AMARILLO CON VERDE, EL ROJO NEGRO Y EL AZUL MORADO, LO MANDÉ A REPARAR Y ME INDICAN QUE ES LA PANTALLA, TENGO MIS DUDAS, PORQUE SI FUERA LA PANTALLA NO HABRÍA ENCENDIDO NUEVAMENTE, SI ME PUEDEN ORIENTAR UN POCO, GRACIAS!

Reply
avatar
11/7/13 22:36 delete

Mohatt, el tv esta manchado? o tiene lineas de colores encima de la imagen? mira, es posible que sea la pantalla pero es importante que lo vea otro técnico para que así compares criterios y saques una conclusión.
saludos

Reply
avatar
Raul Ramses
AUTHOR
22/7/13 22:57 delete

ES FACIL NADAMA TENGO QUE SOLDAR LA RECISTENSIA DE CAÑON ROJO VERDE AZUL

Reply
avatar
15/9/13 12:43 delete

tengo un televisor philips smart 21 pulgadas,arranca bien ,pero cuando a los pocos minutos se pone violeta o rojo y se apaga ..que puede ser?

Reply
avatar
15/9/13 23:43 delete

Osvaldo, puede ser pantalla, se apaga porque se protege.
saludos

Reply
avatar
6/1/14 11:55 delete

hola tengo el un problema con mi tv se ve color azul que puedo hacer es una panasonic panablack

Reply
avatar
6/1/14 20:40 delete

es posible que uno de tus amplificadores de vídeo este mal o esta en falso contacto, estos se encuentran en el zócalo de la pantalla.
saludos

Reply
avatar
Nelson Toro
AUTHOR
7/2/14 12:31 delete

Tengo un TV Citizen Modelo JCTV3314 el cual estoy reparando y necesito el manual de mantenimiento o el diagrama esquematico para poder dar con el origen de la falla.
Mucho sabre agradecer la receptividad que me puedan dispensar en conseguir este manual tecnico.
Mil gracias anticipadas por tan valiosa gestion
Atentamente,
Nelson Toro
nelsonjtb@gmail.com
Maracaibo Venezuela

Reply
avatar
7/2/14 23:03 delete

Nelson, lamentablemente no cuento con este archivo, pero si comentas cual es la falla de tu tv, te puedo dar la mano.
saludos

Reply
avatar
Andres Miguel
AUTHOR
17/3/14 21:22 delete

hola tengo la misma falla en mi televisor ya encontrela resistencia en serie es de 100 ohms crees que pueda funcionar?

Reply
avatar
17/3/14 22:19 delete

la unica manera de saberlo es haciendo la prueba.
saludos

Reply
avatar
Andres Romero
AUTHOR
30/6/14 13:59 delete

Hola tengo un televisor de una marca poco comun, TOKAI, tiene muchos años funcionando bien , pero estos dias se puso la pantalla verde, y ahora cambio y se puso azul. Sera lo de los IC?

Reply
avatar
1/7/14 00:32 delete

En mi casa teníamos un Tokai, es muy bueno ese tv... posiblemente sea falso contacto en el zócalo de la pantalla... pero por precaución se debe dar mantenimiento a toda la tarjeta.
saludos.

Reply
avatar
8/7/14 19:22 delete

hola tengo un televisor LG y la imagen se ve rojo y oscura

Reply
avatar
8/7/14 19:33 delete

hola tengo un televisor LG de 21", lo tenia guardado x que se habia malogrado, lo lleve al tecnico le cambio el fly back y el transistor D5702 (se veia un poquito oscura la imagen) solo trabajo 3 semanas luego no se veia la imagen y emitia un sonido raro, buscando en internet vi que era el transistor D5702 lo cambie pero la imagen se ve rojo y muy oscura.
por favor alguna idea de que cosa es

Reply
avatar
9/7/14 00:38 delete

Jonathan, lo primero que tienes que hacer es, verificar los RGB, que voltaje tienen, si están bien, luego descartar la pantalla, he ir aislando donde esta la falla.
saludos, comenta para seguir.

Reply
avatar
Freddy Faria
AUTHOR
10/7/14 22:26 delete

tv sony modelo kv -29f5137/a se rojo y cuando calienta se quita y que da norma

Reply
avatar
Freddy Faria
AUTHOR
10/7/14 22:29 delete

por favor ayudame yo se un poco de electronica pero me da miedo llevarlo a un tecnico me le puede canbiar pieza y el tv es de 27 pulgada

Reply
avatar
10/7/14 23:58 delete

Freddy, como sabrás entonces estos tv acumulan un voltaje que es capaz de mandarte bajo tierra, es necesario saber si realmente sabes electrónica, porque sino es muy peligroso.
saludos.

Reply
avatar
Andres Romero
AUTHOR
10/7/14 23:58 delete

Buenos dias, el tv tokai q comente la vez pasada, paso de tener la pantalla verde en la q se apreciaba una imagen clara, ahora a una pantalla azul intenso con lineas de retraso segun averigue, ademas ahora no se ve ninguna imagen, se agravo el problema, q solucion pudiera tener? Gracias!

Reply
avatar
11/7/14 01:22 delete

Es necesario saber si tienes conocimientos de electrónica para poderte ayudar... te hice un comentario en momento que comentaste y no me respondiste.
saludos.

Reply
avatar
lucas galat
AUTHOR
31/7/14 12:58 delete

hola soy lucas mi tv enciende y tiene sonido pero se ve todo negro ¿que puede ser?

Reply
avatar
2/8/14 00:21 delete

Marca y modelo del tv, revisaste falso contacto, pantalla?
saludos.

Reply
avatar
Jayson Pineda
AUTHOR
14/9/14 18:58 delete

hola amigos tengo un televisor samsung que tenia la pantalla azul al destaparlo encontré un capacito de 470x50 hinchado así que lo quite pero no encontré uno del mismo valor de voltaje así que le puse un de 25 (470x25) me funciono bien por tres horas pero después volvió a dar el problema me podrían ayudar por favor gracias de antemano

Reply
avatar
14/9/14 20:41 delete

Amigo el voltaje de los condesadores no lo puedes reducir, si es de 50 voltios, tienes que colocar uno igual.
saludos.

Reply
avatar
21/3/15 11:24 delete

Soy Jacob de Bolivia ayuda xfavor...

Reply
avatar
21/3/15 11:27 delete

Hola a todos tengo una tv sony kv-21FE12C el fallo es tarda en encender y la pantalla sale color verde con lineas medio blancas ya revise todo y nada ayuda xfavor
Gracias de antemano.

Reply
avatar
25/3/15 02:33 delete

tienes que hacer descarte de pantalla, en los Sony como sabrás sufren mucho de esta falla.
saludos.

Reply
avatar
11/6/15 15:44 delete

Hola, mi televisor es RCA 21 y de pronto en la pantalla aparecen en rojo las imágenes.
Saludos.

Reply
avatar
11/6/15 23:23 delete

se mantiene así o, regresa a su normalidad? si regresa quiere decir que la pantalla está mal pero si se pone normal quiere decir que está mal el amplificador de vídeo.
saludos.

Reply
avatar
4/9/15 21:34 delete

Que sucede cuando el tv se pone rosado a ratos. Y luego cambias de canal y se pone verde con negro que hacemos gracias

Reply
avatar
Kevy Lopez
AUTHOR
12/10/15 16:38 delete

Hola tengo una tv rca de 40"
Y ASE un par de días se puso fea la imagen osea todo funciona bien lo uníco q las imágenes no se miran bien ya que encima tiene lineas de colores rojo azul verde como puedo arreglarlo

Reply
avatar
13/10/15 01:02 delete

no mencionas que tipo de tv es?
saludos.

Reply
avatar
Kevy Lopez
AUTHOR
13/10/15 12:15 delete

Hola tengo una tv rca de 40"
Y ASE un par de días se puso fea la imagen osea todo funciona bien lo uníco q las imágenes no se miran bien ya que encima tiene lineas de colores rojo azul verde como puedo arreglarlo

Reply
avatar
13/10/15 21:58 delete

no explicas de que tipo de tv se trata, si es un lcd, led, plasma... esto es importante para saber cual es el prob lema.
saludos.

Reply
avatar
16/11/15 14:00 delete

Hola tengo un tele daewoo de 29" y el centro se ve bien pero en los bordes se ve medio verde azul y rojo y se corrió la imagen hacia la izquierda un poco..que puede ser?

Reply
avatar
18/11/15 21:15 delete

es posible que la pantalla se haya magnetizado, para ello es necesario pasar con un desionizador, pero tienes que tener conocimiento de electrónica, podría ser también el PTC.
saludos.

Reply
avatar
12/12/15 00:18 delete

Hola soy richard. Tengo un tv panablak ke tiene la imagen muy roja ke puedo hacer para normalisarla

Reply
avatar
12/12/15 00:35 delete

este post es muy claro y didáctico que te enseña a solucionar esa falla.
saludos.

Reply
avatar
22/12/15 20:50 delete

Hola amigos tengo una tv sansum tantus de 21" y cada vez que prendó sólo unos minutos esta nítido luego invaden los colores rojo y amarillo y casi se ve las imágenes borrosas.gracias por ayudarme.

Reply
avatar
6/1/16 11:22 delete

Que tal,mi tv es una LG 60PK550, cierto dia iba a conectar mi laptop por HDMIy el cable se recalentó y la tv ya no se miró, estando en la señal de cable se mira lluvioso y medio se mira que canal es y en color amarillo, enseguida se oscurece y sólo se escucha el chillido y pasa un ratito y otra vez hay imagen y luego otra vez nada... tengo señal por cable coaxial y lo curioso es que ese cable también se recalentó, la destapé pero todo se mira bien aparentemente, tendría que cambiarle toda la tarjeta de las conexiones del vídeo oo crees que sea otra cosa? Saludos

Reply
avatar
11/1/16 09:11 delete

si... el problema es la tarjeta que mencionas. prueba con antena para que descartes, porque podría ser el cable.
saludos.

Reply
avatar
9/2/16 19:29 delete

Tengo un Hitachi 29" y le falta el color azul! Además se ve re oscuro!! Que podrá ser?

Reply
avatar
8/3/16 06:55 delete

Saludos, mi TV cambia de color a verde y luego de un rato se coloca toda en negro, Apago y enciendo y se arregla pero vuelve nuevamente en segundos.

Reply
avatar
8/3/16 09:42 delete

Saludos, mi TV cambia de color a verde y luego de un rato se coloca toda en negro, Apago y enciendo y se arregla pero vuelve nuevamente en segundos.

Reply
avatar
7/4/16 23:41 delete

Hola saludos
Tengo un tv RCA
Y de un tiempo para aca me pasa que se queda sin imagen. Es decir que se queda totalmente en blanco aveces lo apago un rato y al prenderlo se arregla pero lo sigue haciendo y hoy ya no se quiere arreglar
Regularmente me pasa cuando juego XBOX ONE que es para lo que lo uso el mayor tiempo

A que se debe o como puedo arreglaelo

Saludos de ante mano y gracias.

Reply
avatar
7/4/16 23:42 delete

Hola saludos
Tengo un tv RCA
Y de un tiempo para aca me pasa que se queda sin imagen. Es decir que se queda totalmente en blanco aveces lo apago un rato y al prenderlo se arregla pero lo sigue haciendo y hoy ya no se quiere arreglar
Regularmente me pasa cuando juego XBOX ONE que es para lo que lo uso el mayor tiempo

A que se debe o como puedo arreglaelo

Saludos de ante mano y gracias.

Reply
avatar
17/4/16 18:32 delete

Hola yo tengo un led Philips 32HD..saqe los tornillos de la parte de atras xq tenia algunos bichos, cuando la vuelvo armar aparece varias barras de colores.. qe pude haber tocado.., saludos

Reply
avatar
seryei
AUTHOR
28/5/16 02:54 delete

Hola , que tal , me decis por favor que puede ser que mi tv se puso la pantalla azul y no marca ni los canales gracias a es una LG 21 gracias

Reply
avatar
28/5/16 09:47 delete

es posible que la pantalla este mal, si tienes rayas delgadas en diagonal es más que seguro que es la pantalla.
saludos.

Reply
avatar
seryei
AUTHOR
29/5/16 03:17 delete

Hola perdoname me confundi y te dije del tv que di de baja , y el que tengo ahora la pantalla se ve la mitad derecha rojo tirando a marron y lamitad izquierda se ve verde , y repase todas las soldaduras , muchas gracias por contestar y ayudarme , y perdon por la confucion de tv

Reply
avatar
Unknown
AUTHOR
8/6/16 16:38 delete

hola tengo un televisor samsung modelo un48j6400agxzs presenta el siguiente problema la pantalla se puso oscura y solo muestra los colores rojo y azul

Reply
avatar
8/6/16 16:40 delete

hola tengo un televisor samsung modelo un48j6400agxzs presenta el siguiente problema la pantalla se puso oscura y solo muestra los colores rojo y azul

Reply
avatar
Unknown
AUTHOR
13/6/16 06:40 delete

Buenas,mi tv es Philips de 21 pantalla plana cuando enchufe a la corriente sonó en la tv como sonido metálico, luego prendi y la pantalla apareció de color verde rojo en medio como un aura. Que podría ser. Le envío por correo una foto. Gracias Dios lo Bendiga. Carlos Taipe

Reply
avatar
16/6/16 08:42 delete

es posible que la pantalla se haya magnetizado por descarga del flayback, pasa un imán por delante y verifica si lo puedes quitar de lo contrario necesitarás un des-ionizador.
saludos.

Reply
