EQUIPO DE SONIDO SONY HCD RG190 - RG290

AHORA DEBERÍA ENCENDER SINO DESOLDÁ LA PATA QUE DICE PROTEC EN LA PLACA MAIN QUE SE UNE CON LA PLACA DEL STK.
Deberías asegurarte de las resistencias de 100 y 1 ohm y sustituir los filtros periféricos de la salida y en cuanto al poc al subir el volumen es necesario saber si la señal viene con el ruido (que en este caso seria una falta de tierra en el procesador de audio).
Tuve un problema con este equipo el cual en las fiestas me lo trajeron para cambiar el STK403-130. Lo cambio y sale andando perfecto lo pruebo con los parlantes y todo bien. Pero a la semana me lo traen de vuelta con el mismo problema prende stand by pero cuando lo enciendo se apaga pienso debe ser el STK, que vino malo o es una mala copia saco el STK y prende perfecto, cambio todos los capacitores de la etapa de amplificador y lo pruebo para darme cuenta que hace exactamente lo mismo ¿otro STK malo?....
El problema en el MHC-RG290 estaba en una R de superficie en la placa lateral que trabaja con unos transistores a la entrada de audio del STK403-130 la resistencia en cuestion es la (R052) de 470K que estaba ida de valor para abajo¿?¿? estaba en 320K,por esta R052 no trabajaba bien el
circuito de MUTING ,que esta conformado por los componentes (Q251/Q252/Q261 y IC251).donde no tiene que haber tensión había 19V, ver aquí la resistencia fallada...


















Al ir subiendo el volumen, se protege"...solución: el problema era la R 495 estaba alterada es de 1 ohm y estaba en 1.7 ohm.
Prueba retirando completamente el c.i. STK de salida de audio y enciéndelo si enciende perfectamente haciendo todas las funciones cd, tape, tunner, etc. Entonces el circuito de salida esta defectuoso. Antes de cambiarlo revisa todos los componentes asociados a la etapa de salida principalmente las resistencias de 100, 10, y de .22 ohms también soldaduras frías.
Falla: Sony RG290. - solo lo conecto e inmediatamente el led de STANDBY queda parpa de ando , o a veces enciende durante unos minutos o segundos y luego reaparece la falla del led standby parpadeando; no importa si está en volumen alto o bajo; para volver a encender tiene que pasar un rato desconectado y a veces enciende, a veces no:

















Al medir dicha tensión mientras funcionaba el equipo, me marcaba 2,5 volts y aumentando ,cuando se apagaba (protegía el equipo con led stanby intermitente) dicha tensión subió hasta los 3,6volts, indicando un problema en esta línea, si esta tensión estaba más de 3v, no arrancaba el equipo, led intermitente.
Para saber si la tensión aumentaba debido a falla desde la placa del StK, aislé este pin (pues viene por éste la señal desde la placa del STK) y la tensión no varió en absoluto, cuando arrancaba seguía en 2,5v , y cuando apagaba estaba en los 3,5v igual que con el pin soldado (y en el pin del STK marcaba 0v, aislado de masa y sin tensión) o sea sin influencia en absoluto, por lo tanto es en la placa madre el problema...










Variando al mismo tiempo, descarto falso contacto de pistas y elementos que conectan el micro hasta el conector CN031.

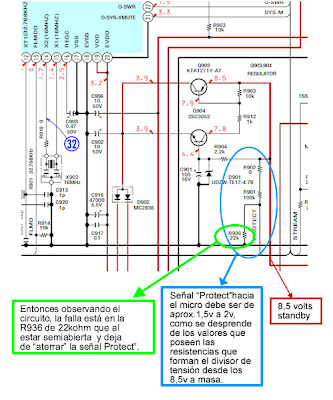

Entonces reviso en el circuito, ¿ Dónde se genera la tensión ?, y descubro que existe un divisor de tensión desde los 8,5volts de standby a masa:




















Por lo cual ésta señal se eleva hacia +B (a través de R901 (100k) y R902 (0), provocando que el micro apague todo y deje parpadeando el led standby.
El otro caso que puede darse (más difícil) es que la R901 redujera su valor (se carbonizara), provocando también el aumento de “Protect”.
Vemos que el divisor de 100k-22k me daría aproximadamente la cuarta parte de la tensión de standby que sería 1,9 volts en “Protect”, que es lo que pude verificar y corroborar con el tester luego de reparado.


















Si en la pantalla indicara “Protect” entonces revisar la placa del STK si tiene algún componente incorrecto (primero las resistencias de bajo valor (0,22ohms-1ohm, 47 y 100, devaluadas o abiertas y STK en corto), filtros electrolíticos, previamente medir la tensión “protect” en pin 5 del conector “CN 031” que debe ser aprox. 2Volts respecto a masa, seguramente será de un valor mayor o menor a este si hay problemas.
Tips en reparaciones de equipos Sony:
“Cuando la lógica (el micro se protege) y no te deja ver falla, desconecto proteciones y enciendo el equipo y dejo un pequeño tiempo encendido para ver por donde sale humo, rudimentario pero funciona”.
He reactivado el encendido de sconectando el RESET GENERAL.-
He detectado con mucha frecuencia, capacitores SMD con fuga.
El multímetro en función de ohmetro y en la escala baja, chequear todas las líneas que manejan voltaje de s de 1V hasta 10 V; con equipo de sconectado , valor de resistencia de éstas lineas con relación a GND, cuando de tecto resistencia menor a 1000 ohms, verifico cada componente conectado en esa línea.
Siempre queda la posibilidad de que, diodos chequeados con el multímetro estén OK y trabajando con su carga tengan fuga”.

Un agradecimiento especial a mi amigo Sergio de Uruguay.
