LAVADORA SAMSUNG WA13R3 NO ENCIENDE

Nos llegó al taller esta lavadora Samsung modelo WA13R3 por la misma falla en estas maquinas; no enciende. Estas lavadoras en su estructura es muy buena y la tarjeta electrónica, también es muy buena. Son capaces de soportar el más riguroso trabajo.

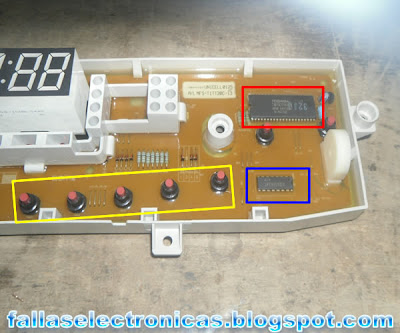

En la siguiente imagen tenemos la parte “inteligente” de la lavadora… es la que va procesar la información y enviar esa señal a la parte de potencia de la tarjeta para así hacer funcionar los motores, válvulas, sensores, etc.
El rectángulo amarillo, son los pulsadores o botoneras.
El rectángulo azul, es el IC (circuito integrado) inversor.
El rectángulo rojo, es el IC microprocesador.



















A continuación en la imagen podemos apreciar el microprocesador o micro controlador, es el encargado de hacer el sistema operativo de la lavadora es la que envía la señal a todo la parte funcional de la maquina… su programación de funcionamiento se hace a través de los pulsadores o botonera. En este caso se trata de la marca TOSHIBA TMP87PH46N de procedencia Japonesa es por ello que digo que es una tarjeta de buena calidad.



















En la imagen de abajo tenemos el IC KID 65003AP, es el que recibe la señal del microprocesador y lo invierte o amplifica a una señal más fuerte para que active a los triak y estos así vez proporcionen voltajes a todos los dispositivos.

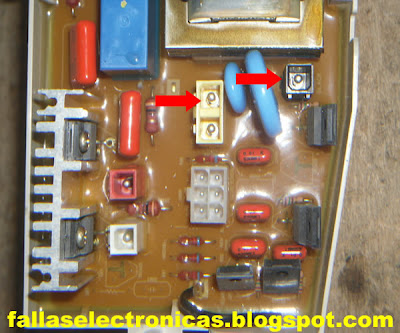

En esta imagen tenemos dos flechas rojas las cuales nos muestran dos terminales, estos dos terminales son por donde hace su ingreso la energía eléctrica, en este caso los 220VAC que usamos aquí en Perú… en otros países usan 110VAC.

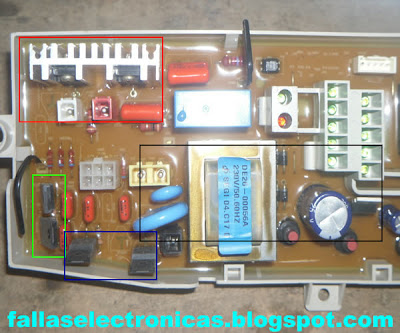

En la siguiente imagen hemos separado en 4 partes la parte de poder de la tarjeta:
El rectángulo negro, nos muestra la parte de la fuente de alimentación de la tarjeta, es la etapa de reducción de voltaje, ya que entra 220VAC y es bajado a 12VAC.
El rectángulo rojo, son los 2 triak que dan movimiento al motor principal, hay 2 porque son los que darán de ida y vuelta.

Los rectángulos verde y azul, son los triak que darán voltaje a la bomba de agua, válvula de entrada de agua, fría y caliente, drain motor.


















En la siguiente imagen podemos apreciar el transformador marcado por el cuadrado amarillo, y flecha amarilla… este dispositivo es el encargado de reducir el voltaje de 220VAC a 12VAC ya que los dispositivos de la tarjeta funcionan con 5VDC.


















Esta tarjeta viene sumergida en resina, por lo tanto debemos cortar el plástico para ello usamos una cuchilla y la calentamos para poder llegar a los pulsadores por la parte de abajo.
En las imágenes de abajo podemos apreciar de mejor manera la forma de hacerlo.


































En la siguiente imagen tenemos una flecha amarilla la cual nos muestra los LED (diodo emisor de luz) los cuales se encienden de acuerdo a la programación que le demos a la lavadora.
La flecha azul, nos muestra el IC regulador y estabilizador de 5VDC.
El rectángulo verde encierra a la mayoría de los pulsadores las cuales deben ser retirados para poder hacer un testeo a la tarjeta.

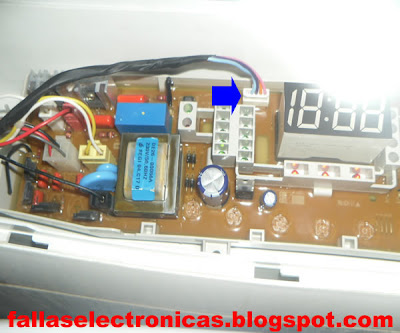

En la imagen de abajo tenemos una flecha la cual nos indica la etapa de los sensores, son los encargados de traer la información de la puerta si está abierta o cerrada y el nivel de agua.
Si aprecian detenidamente esta imagen podrán ver que los pulsadores o botoneras ya fueron retirados para su compostura o cambiado ya que es la falla principal de esta tarjeta.


















En esta imagen lo tenemos más cerca y podres explicarles a donde va cada cable, ya que las lavadoras Samsung vienen siempre con estos colores de cables y su distribución es igual en todas.
Cable celeste, es el encargado de traer la información que la puerta está abierta o cerrada, así que cuando tengan un error de puerta diríjanse a este cable.
Cable morado (violeta), es el negativo para polarizar a la tarjeta o chip que viene dentro del nivel de agua (presostato).
Cable naranja, son los 5VDC que va a alimentar el chip de nivel de agua, y también va al SW (interruptor) de puerta, esta información del SW de puerta retorna hacia la tarjeta por el cable celeste.
Cable rosado (rosa), este cable es el que trae la señal desde el nivel de agua para que indique al microprocesador hasta donde debe llenar el agua… también es para que determine si no tiene agua y entre a centrifugado.


















En esta imagen mostramos el nivel de agua, y también tenemos un conector que viene en la parte de atrás cerca del nivel de agua lo pongo para que vean la distribución del mismo.

















En esta imagen tenemos el SW de puerta.








































¡Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Nextel:     994242689
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674
Blog fallaselectronicas.com, Actualizado en: 2:14

226 comentarios:

  1. Estupenda descripción de las partes, supongo que el problema era algún pulsador, también revisar falso contacto en transformador de 12volts , y los filtros de salida del mismo (470 o 1000 microfaradios)que suelen hincharse por extendido funcionamiento en standby (hay clientes que nunca la desconectan del toma-corriente), y medir resistencia en los contactos de los pulsadores antes de tocarlos con el soldador y sin quitarlos, si alguno de los pulsadores mide resistencia (por ejemplo menor a 50kiloohms)pues hay que cambiarlo, normalmente tienen que tener resistencia infinita, aunque lo ideal sería tener el circuito por si existe alguna resistencia en paralelo que nos modifique la lectura (aunque el método de Juan Luis de quitarlos y cambiarlos es el más seguro). Si alguno de los pulsadores tiene baja resistencia, queda activando la función correspondiente al mismo en la placa de control, no dejando entrar la orden de encendido desde el pulsador "Power" .

    ResponderEliminar
  2. Anónimo09:50

    Hola soy Víctor Hugo y los saludo desde xalapa, tengo una Samsung de 8 kg y el problema es el siguiente, en la tarjeta de la lavadora todo enciende y todo pareciera funcionar bien pero al momento de oprimir el botón de play lo único q hace la misma es recorrer el relog no cumple ninguna acción, no se cual es el problema y tampoco tengo idea de como solucionarlo si puedes guiarme y darme una posible solución te lo agradeceria demasiado de antemano muchas gracias, saludos...

    ResponderEliminar
  3. Amigo Víctor lo primero haz una revisión visual que no se haya comido la rata los cables… lo segundo es que si no tienes cables comidos ir a un técnico para que revise la tarjeta, porque si no tienes el conocimiento necesario no podrás hacerlo.

    Saludos.

    ResponderEliminar
  4. Anónimo11:51

    Saludos desde Veracruz Mexico, mi nombre es Adolfo y mi pregunta es. Si la falla en la tarjeta de mi lavadora fue ocasionada por un sobre voltaje en la corriente eléctrica, provocando que no encienda (esta como muerta). Para repararla es necesario retirar los pulsadores para testearla y reparando estos funcionara o es necesario despues alguna otra reparacion en otro componeneten de la tarjeta? Saludos.

    ResponderEliminar
  5. Adolfo, las cosas por partes. Primero retira los pulsadores y testea, luego si así te da haz lo que te dice el post.

    Un saludo.

    ResponderEliminar
  6. Anónimo21:40

    HOLA MI NOMBRE ES YOJAN DESDE EL CUSCO TENGO UNA LAVADORA MODELO WA95Q3S EN EL PRIMER USO MI MAMA LO DEJO EL AGUA DENTRO DE LA LAVADORA COMO 3 HORAS EL PROBLEMA ES QUE NO ENCIENDE LA LAVADORA Y NOS PERCATAMOS QUE FILTRO AGUA POR DEBAJO DE LA LAVADORA AYUDA POR FAVOR GRACIAS DE ANTEMANO SALUDOS

    ResponderEliminar
  7. Buen dia señores, habla miguel de tamaulipas, mexico. tengo una lavadora samsung wa1635do con problema en la placa electronica, estaba muerta, hice lo que se aconseja de los pulsadores y nada despues medi voltajes y cheque el voltaje de salida del transformador y no me dava voltaje, repare y encendio, pero encendio como loca xD parparean varios leds, en el display aparece 10 intermitentemente, la electrovalvula se abre y cierra intermitentemente y el motor ace como que quiere entrar pero solo se queda tambaleando para un lado y para otro, estoy chequando los triacs, hasta el momento los dos del motor estan ok, seguire checando, pero por lo pronto que me aconsejan?, de antemano gracias.

    ResponderEliminar
  8. Yojan, es posible que este mal la caja de trasmisión de la lavadora…. Tendrías que averiguar cuánto te cuesta cambiarla.

    Saludos.

    Seck, retira los pulsadores y con un cablecillo has la conección como si el cable fuese los SW. De persistir la falla sustituye el microprocesador.

    Saludos.

    ResponderEliminar
  9. Ya anteriormente avia realizado lo de los pulsadores y no me dio resultado. Suponiendo que intente cambiar el micro (es un SAMSUNG tambien) como le saco el programa al viejo para cargarselo al nuevo? o donde consigo el programa?

    ResponderEliminar
  10. Amigo Seck, si ya hiciste una prueba (los pulsadores), encontraste después un falla como el transformador tienes que volver a realizar nuevamente todas las pruebas anteriores, nunca dejes pasar nada hasta lo más obvio tienes que hacer, así se solucionan las fallas.

    Un saludo.

    ResponderEliminar
  11. Cuando sustitui el trafo aun no avia puesto los pulsadores, prendi con un puente como mencionas. probare cambiando el micro, no tengo mucha experiencia en reparacion de electronica solo conocimientos teoricos, igual espero lograrlo, saludos.

    ResponderEliminar
  12. hola mi nombre es Angelica, soy de Estado de México mi lavadora es samsumg de 13 kg y resulta que como puede hacer su ciclo bien o como puede estarse parando en cada centrifugado arrojandome un error 5E y para que continue trabajando tengo que oprimir el boton de inicio.pausa y sigue trabajando, resulta que vino un tecnico me dice que es la tarjeta y tal vez un sensor que se quemo me cobro 1500, y se llevo la targeta m uno no sabe mucho de esto me gustariaque me orientaran

    ResponderEliminar
  13. Angélica, mas parece error de bomba de agua que se está pagando, es decir trabaja por momentos y por momentos NO. Este error se origina cuando la bomba de agua o el desagote esta malo.

    Saludos.

    ResponderEliminar
  14. Anónimo14:39

    Nalu tengo una lavadora samsung wa15raq3ds esta mañana cuando la encendí funcionó perfectamente el panel pesaba la ropa dando vueltas pero no entraba el agua y o sea no introduce el agua y por ende no inicia el ciclo de lavado le revise los filtritos de la manguera desconectando y volviendo a enroscar la manguera mi hermano abrio ese cableado y aparece un cablecito amarillo desconectado podrían ayudarme. Costa Rica.

    ResponderEliminar
  15. Anónimo10:45

    Saludos desde Cali Colombia soy Alex Ramirez mi samsung suena cuando lava pega el freno con los piñones a que se debera sera que cambio los piñones con el resorte o los piñones o el resorte que esta deformado como hinchado gracias por tu ayuda.

    ResponderEliminar
  16. Amiga Nalu, podría ayudarte siempre y cuando en este caso me envíes una o más imágenes, es imposible imaginarme el cablecillo amarillo… la imagen lo puedes enviar a mi correo, los datos están al final del blog.

    Saludos.

    Alex, no estaría de más que le des un mantenimiento y pruebes que tal quedo de lo contrario podría estar fallando tu caja de trasmisión.

    Saludos.

    ResponderEliminar
  17. Anónimo20:29

    Hola amigo, necesito me expliques como van conectados los cables del Sensor de la Puesta, veo que salen 2 naranjas y un celeste, el celeste lo tengo ubicado pero no puedo distinguir donde van los 2 narajas. gracias Romy.- ARGENTINA

    ResponderEliminar
  18. Romí, en las imágenes 14 y 15 muestran lo que estas buscando incluso indica con una flecha azul cual es el SW de puerta, el naranja llega al SW de puerta y de allí sale al nivel de agua…. Es un dispositivo como un ovni.

    Saludos.

    ResponderEliminar
  19. Anónimo08:31

    Aclaracion de mi pregunta anterior, del SW de puerta sale uno Celeste y dos anaranjados, uno va al presostato del 13 y otro a la ficha de la placa del 14?? Gracias por todo, Romy, Misiones Argentina

    ResponderEliminar
  20. Amigo Romy, está bien tu conclusión, el naranja de la imagen 13 va al 14 y 15.

    Saludos.

    ResponderEliminar
  21. Hola Tengo una lavadora samsung 15 kg.
    Enciende, en digital calcula el peso de la ropa, marca el tiempo, de lavado, centrifugado y nivel de agua...
    Se llena hasta el nivel correspondiente y cuando debe empezar a lavar en el display marca DE.
    Ayuda!

    ResponderEliminar
  22. El molelo
    Samsung 15 kg WA17R3
    error dE, despues de este error no se puede hacer ninguna accion, solo apagarla.

    Ayuda!

    ResponderEliminar
  23. Hola amigo Molguihu, la falla esta directamente ligado al error de puerta, esto lo ocasiona el SW (interruptor) de puerta… este SW lo puedes ubicar en la tapa de atrás arriba al costado por donde ingresa agua a la mano izquierda, es posible que este sulfatado y no esté haciendo contacto, la otra opción es que los cables que van desde la tarjeta a ese SW es ten rotos o comido por la rata.

    Comenta para seguir.

    ResponderEliminar
  24. Anónimo10:30

    hola soy angel del d.f. tengo una lavadora samsung de 15 kg. modelo wa17r3 pero al encenderla despues de unos 15 seg. manda al display 1e ya cheque la bomba del desague las de llenado y el presostato se ve bien de verdad me estoy volviendo loko agradeceria cualquier ayuda gracias...

    ResponderEliminar
  25. Ángel….
    Los presostatos no se miden, no se descarta mirando tienes que sustituirlo, pero antes de eso lo que tienes que hacer es medir los cables que unen la tarjeta electrónica con el presostato ya que es allí donde se origina la falla, es decir con el multitester tienes que ver si hay continuidad en los cables ya que uno de ellos puede estar trozado.
    La otra prueba que puedes hacer antes de sustituir el presostato es: soplar la manguerita delgadita que está pegado en la tina mientras lo pones en funcionamiento.
    En la mano derecha del blog en la parte de arriba hay un video de una lavadora LG allí podrás ver la manguerita como se sopla. Guíate con esas imágenes.

    Comenta para seguir.

    ResponderEliminar
  26. Anónimo11:53

    Saludos, mi nombre carlos berrio, vivo en rionegro antioquia, tengo una lav samsung WB24k2, el agitador que lava la ropa debe girar hacia la izq. y derecha, pero esta gira mas hacia la izq que a la derecha por lo tanto la ropa se enrrola y no queda bien lavada, le cambie la caja y continua lo mismo, que proda ser?. gracias por su ayuda.

    ResponderEliminar
  27. AMIGO CARLOS….
    No creo que tu falla sea mecánico, mas bien, me atrevo a decir que la falla es electrónica… no identifico que tipo de tarjeta pueda llevar esta lavadora. Pero es parecida a esta. Por lo tanto identifica la imagen 5 de este post encontraras un IC (circuito Integrado) Nro. KID 65003AP. Este dispositivo es el encargado de dar las funciones operativas al sistema por lo tanto puede estar alterado y te está enviando esta falla. Si es asi, retíralo con cuidado cortando la silicona, ve a una tienda de repuestos y sustitúyelo.

    Saludos, suerte.

    ResponderEliminar
  28. Anónimo23:21

    Buen dia estimado senor
    He visto sus videos en la web porque se me ha danado la tarjeta de la lavadora sansung Modelo WA15L1wap/YCX
    En verdad creo que es el transformador por las siguientes razones:
    La corriente aca en Curazao Antillas holandesas es de 115 Vot y 55 Hz, en la tienda donde la compre me informaron que no necesitaba Transformador o adaptador y asi la hemos usado, sin embargo al presentarse la falla he sacado el paner integrao de la tarjeta y observo que el transformador dice 115 Vot 60 Hz
    El area donde esta el transformador se ha derretido y se ha puesto negro (Te anexo fotos)
    La placa de la lavadora en la pate de afuera, (lo que el cliente ve) dice 115 vol 55 Hz) que es la corriente de aca.
    En fin viendo sus videos observo que aparentemente no son los suiches, sino es el transformador . (Creo)
    Que puedo hacer, aca la regla es cambiar todo el integrado y ya, aca no hay quien repare estas cosas.
    Sera posible que me indique como la puedo reparar y evitarme un excesivo gasto?
    Como pruebo con un tester que en verdad es el transformador?



    Saludos y gracias por su atencion.
    Atentamente

    Pedro Chacon

    IMAGEN 1
    IMAGEN 2
    IMAGEN 3
    IMAGEN 4

    ResponderEliminar
  29. Amigo Pedro….
    E trasladado aquí la consulta que me hiciste en el blog para que otras personas se beneficien de tus dudas.
    En cuanto a tu falla, déjame decirte que no creo que sea el transformador, pero de todos modos para que estés seguro rea liza la siguiente prueba…. Te traje a este punto del blog porque si revisas el post de arriba desde el principio veras que es una lavadora muy parecida a la tuya, entonces será más fácil que comprendas lo que debes hacer.
    En primer lugar, las imágenes 9 y 10 te muestran como quitar el plástico para de esa manera efectuar la prueba. Al momento que calientas la cuchilla y haces el corte trata de no llegar hasta la tarjeta, es decir que sol debes cortar el plástico.
    Cuando hayas retirado el plástico que lógicamente es en la parte del transformador y tratando que sea toda la parte que abarca las piezas marcadas en la imagen que te estoy subiendo. Coloca el multitester en DCV (50v), introduce las puntas del multitester en los componentes dirigiéndote exactamente a sus patitas.
    Flecha roja, en este dispositivo debe haber 18vcd. Ojo no cortes la silicona o resina solo pica con la punta del multitester.
    Flecha amarilla, en este dispositivo debe haber 5vdc.
    Si estos dos voltajes existen quiere decir que tu transformador esta OK. En la imagen que te envió hay dos círculos uno grande y otro chico:
    El grande es un relay verifica si está haciendo el contacto.
    El chico, si está mal es un regulador de 5 voltios que va alimentar a los IC (circuitos Integrados) cuando este está mal no hay voltaje en el condensador pequeño de color amarillo.

    imagen de posibles fallas

    saludos

    ResponderEliminar
  30. Anónimo20:08

    hola juan luis tengo una tarjeta de lavadora samsug lacual enciende luego suena la alarma y no obedecen los pulsadores los leds parpadean y el regulador de 5v calienta demasiado previamente cambie reley ylos 2 condensadores adjuntos necesito de tu ayuda mi nombre es alcibiades desde trujillo gracias y bendiciones

    ResponderEliminar
  31. Anónimo13:17

    holas juan soy mariano colombia

    lo saludo en union de los suyos, queiro preguntarle por el diagrama del que estuvimos habalndo en dias anteriores.

    gracias

    ResponderEliminar
  32. Amigo mariano….
    Ten paciencia estoy con el trabajo hasta los codos es por eso que incluso ya no pongo muchos post. En cuanto encuentro un espacio y lo termino.
    Cuando toco un tema me gusta hacerlo en función a prueba y error no solo por teoría, porque no sé cómo responderá al momento de la prueba.

    Saludos.

    ResponderEliminar
  33. Anónimo18:12

    Hola soy Maria
    tengo una lavadora igual a esta samsung pero los botones si sirven pero no quiere lavar ni centrifugar aun que si saca el agua que podrá ser ? por cierto empezó a fallar un día que se me olvido taparla y estuvo lloviendo y pues se me mojo espero me puedas ayudar

    Se lo agradeceria mucho su ayuda

    ResponderEliminar
  34. Maria…
    Qué error te sale en la pantalla? Algún código? Suena algo feo? No gira para ningún lado? Bota el agua asi este apagada?

    Comenta para seguir.

    ResponderEliminar
  35. Maria12:08

    Enciende pero al momento de programar la lavadora no funciona y aparece un un codigo en la pantalla que dice 3E y no hace nada mas
    no tiene ningun ruido

    ResponderEliminar
  36. Maria…
    Si tu lavadora se pone con código 3E en cuanto lo conectas, es posible que tenga un problema de cruce... primero tienen que descartar la bomba de agua y el motor principal. Esto se hace desconectando estos dos dispositivos y volviendo a conectar la lavadora a la energía eléctrica, programar el lavado y ver si se da ese error. ¡ojo!... la bomba de agua desconectado y luego repetir la operación con el motor de lavado desconectado.

    Comenta para seguir.

    ResponderEliminar
  37. Anónimo00:14

    Estimado:
    Tengo lavadora samsung modelo WA13R3 la cual al momento de centrifugar amontona la ropa a un costado golpeando con fuerza hacia el tambor lo que produce la detención del proceso mostrando el error UE en el display.
    Favor su ayuda.
    Mario Quezada Tapia
    Tocopilla
    Chile

    ResponderEliminar
  38. Mario…
    Lo primero que debes fijarte es si esta girando la tina con toda la ropa al momento de centrifugar, Es decir que tienen que moverse con todo el tambor y no solo la ropa. Si esta pasando esto es por que no se esta activando el freno por lo tanto no se mueve el tambor. Esta falla también se da cuando esta mal el IC (circuito integrado) inversor y gira solo hacia un lado.
    Lo primero que tienes que hacer es retirar la tapa de atrás y verificar si activa el drain motor. En el lado derecho del blog esta el menú donde encontraras mas tip´s de la forma como solucionarlo e incluso hay un video en la parte de arriba del blog.

    Comenta para seguir.

    ResponderEliminar
  39. Anónimo11:50

    TENGO UN LAVADORA WA17R3 QUE ME DA EL ERROR 1E SIEMPRE Y PARA EL PROCESO DE LAVADO QUE PUEDO HACER O QUE TENGO QUE REPARAR PARA HACERLA FUNCIONAR RESPUESTA A gutierrezjfmu@hotmail.com

    ResponderEliminar
  40. Gutiérrez…
    Cuando en la pantalla nos aparece el error 1E es porque está mal el presostato, pero a veces no es asi, en muchas ocasiones es el cableado del presostato el que se encuentra en mal estado. Debemos empezar a revisar el cableado y el conector, esto lo podemos identificar en la tarjeta como un conector de 4 cables delgados. En las imágenes 12, 13 y 14 podemos identificar el conector y el presostato ambos indicados con la flecha azul. Céntrate en este punto y haz un recorrido al cableado del presostato.

    Comenta para seguir.

    ResponderEliminar
  41. Anónimo08:25

    carlos
    tengo una lavadora samsung que al oprimir el boton del power queda prendido el led del maximo nivel y aparece en el display 09 quedando sin responder todos los botones , no responde para apagarla , se tiene que desconectar de la energia electrica.
    gracias.
    Caldas
    Colombia

    ResponderEliminar
  42. Hola Soy Marcos Lopez de El Salvador.
    Amigo tengo una lavadora Samsung WA17R3 y bueno primero no encendia asi q la lleve al tecnico, este le cambio la placa luego dos meses despues me daba un error buscando en internet me dijeron q era el presostato asi q lo cambie yo mismo luego una semana despues ya no encendio, asi q la destape de la parte trasera y los cables estaban tostados y comidos asi q cambie todos los cables y encendia, cumplia el ciclo de lavado a cabalidad mas no asi el de centrifugado solo hace el ruido como si estuviera centrifugando pero no se mueve el tiempo si lo cumple pero como explique anteriormente no centrifuga... Agradeceria Ayuda...Gracias

    ResponderEliminar
  43. Carlos…
    Hay una manera my sencilla de descartar esta falla. Tal parece que tu falla es uno o más de tus botones o pulsadores los cuales están haciendo un corto en la tarjeta impidiendo que funciones adecuadamente. La forma de testearlo es retirando todos los botones, con mucho cuidado de no dañar las pistas de la tarjeta.
    Después de haber retirado los pulsadores o botones procedemos a puentear dichos botones con un cable simulando ser los pulsadores. Ojo tienes que retirar todo los botones o pulsadores.

    Saludos.


    Amigo marcos…
    La ultima parte no la entendí, los números bajan pero no se mueve el motor? Suena alguna alarma? Hace algún esfuerzo? Revisaste el resto de los cables, es decir le está llegando energía al motor?

    Comenta para seguir.

    ResponderEliminar
  44. Bueno suena una alarma si asi se le puede llamar pero es hasta q ha terminado el tiempo del ciclo de centrifugado y si los numeros bajan, hare pruebas de continuidad para revisar todos los cables aunque creo que saldria mejor reemplazarlos todos..Digo por lo viejos que son

    ResponderEliminar
  45. Anónimo00:07

    hola te saluda adrian de san juan de marcona te agradesco toda la info es de mucha ayuda .....exitos

    ResponderEliminar
  46. Anónimo17:43

    Señor Juan Luis, disculpe fíjese que tengo una lavadora samsung modelo WA17R3, de repente no expulsó el agua, y apareció el código 5E, le revisé las mangueras de desagüe, y tenía monedas. la puse a funcionar de nuevo y si expulsó el agua normal. Al siguiente día la puse a funcionar con ropa, lavó pero no expulsó el agua, se detuvo, pero no sé apagó. y no me apareció ningún código en la pantalla. Le agradeceré su ayuda. Quetzaltenango, Guatemala

    ResponderEliminar
  47. Quetzaltenango…
    El error 5E esta ligado a la falla de bomba, cuando el agua no es evacuada a tiempo. Cuando entre en el momento que debe expulsar el agua y si no lo hace… inclina la manguera al piso y si empieza a botar por gravedad es por que la bomba necesita ser sustituida.

    Saludos, comenta para seguir.

    ResponderEliminar
  48. Anónimo20:43

    Sr Juan Luis. Gracias por responder mi correo.Sólo que tengo una duda la manguera que Usted dice, es la que está por fuera? Porque ya lo hice y no expulsa, sólo continúa encendida.Y si es la bomba, en qué parte de la lavadora la localizo. Muchísimas gracias.
    Quetzaltenango.

    ResponderEliminar
  49. Anónimo14:58

    Saludos, soy Adolfo de Puebla, y tengo una lavadora WA17R3 que ya me arreglaron anteriormente porque sufrió una descarga y no encendía para nada, le cambiaron una pieza de la tarjeta, al parecer el transformador (se la cambió un técnico electrónico) y quedó funcionando. Después de un tiempo empezó a fallar, ahora lo que le pasa es que enciende a veces. En ocasiones trabaja normal, en otras mientras esta encendida de pronto se apaga, a veces vuelve a encender y otras definitivamente ya no hasta pasado un rato o hasta el otro día. Ya la revisó un técnico (otro) dos veces y dice que no le encontró nada, incluso la probó en su taller y no le falló nada. Ya la tengo de nuevo en casa y volvió a lo mismo. El me comenta que puede ser el transformador. Yo ya revise la PCB con las intrucciones dadas al amigo Pedro Chacón, pero en el capacitor más grande me devuelve 12 o hasta 15 vcd, ¿es en verdad una falla del transformador? Por cierto, tambien ya revisé este y en ocasiones tiene salida de más de 12 volts, incluso llega hasta 20 y en la entrada llega a subir hasta 130 volts. ¿Están esas cantidades dentro del rango de funcionamiento?

    Gracias de antemano por su amable respuesta y el tiempo dedicado a este blog.

    ResponderEliminar
  50. Quetzaltenango…
    Te vuelvo a explicar, al momento que mandas a centrifugado, coloca la manguera en el piso y verifica si cae el agua por gravedad. Si a pesar de poner la manguera en el piso no sale agua, es porque tiene obstrucción, quiere decir que debe haber una moneda o algún objeto dentro del ducto de evacuación del agua no permitiendo su salida.

    Saludos amigo.


    Adolfo…
    En realidad la reparación de una tarjeta electrónica de lavadora no es difícil, solo conocimiento en electrónica e intuición.
    Con respecto a tu falla déjame decirte que puedes estar pasando por un falso contacto… debe estar ubicado en la fuente de alimentación desde la entrada de la energía hasta el microprocesador es decir parte eléctrica y electrónica.
    Yo apostaría por que tiene un falso contacto.

    Saludos.

    ResponderEliminar
  51. hola juan luis me llamo jaime hice lo que mencionas en este blog el trafo estaba mal lo cambie y encendio mi lavadora dos dias y se apago y no arranca mas destape el panel y la parte del microcontrolador calento fuerte y hace lo mismo cada vez que lo energiso una ayuda por favor te lo agradeceria

    ResponderEliminar
  52. Jaime…
    De cuantos voltios es el transformador que le remplazaste? Por lo general son de 12v. Exactamente que dispositivo está calentando? Cuantos voltios le está llegando al micro y al inversor? Cambiaste el capacitor del secundario de la fuente?

    Comenta para seguir.

    ResponderEliminar
  53. Anónimo22:26

    hola mi nombre es raul manuel de toluca mexico tengo una lavadora samsung wa17a2solo gira asia un lado truena y buelve a girar en el mismo sentido, termina el siclo y buelve a llenar la tina si utiliso sentrifugar lo hace pero bueve allenar auxilieme pofavor

    ResponderEliminar
  54. juan luis cambie por un transformador de 22ov a 12v y 300 ma funciono dos dias de repente se apago al medir la tension del trafo me da 8v pero fuera de la tarjeta de da 12v. Calienta el micro y mucho gracias por la ayuda

    ResponderEliminar
  55. que tal amigos alguien me puede decir como puedo probar esta lavadora sin el presostato de tres cables cual es el que tengo que puentear para que funcione??

    ResponderEliminar
  56. Anónimo23:29

    Sr. Juan Luis le agradezco muchisimo su ayuda, mi lavadora tenía una moneda en la manguera. Ya centriuga normal. Dios lo bendiga. Ahora tengo otro problemita, la lavadora tiene una fuga de agua, cuando deja de llenar, se queda saliendo agua por la cajita del jabón, y tengo que cerrar la llave para que deje de salir. Y lava normal.Le agradeceré su ayuda. Buenas noches.
    Quetzaltenango.

    ResponderEliminar
  57. Jaimiño…
    Si tu micro está calentando y mucho, es porque ese es la falla e tu lavadora.

    Saludos.

    Aldo…
    Estos presostatos no se pueden puentear porque son digitales y en algunos casos llevan un chip que entrega la información a la tarjeta para que pueda iniciar su funcionamiento.

    Saludos.

    Quetzaltenango…
    Retira la válvula de entrada de agua y límpialo por ambos sentidos hasta que se selle bien es posible que se haya metido tierra y eso impide que cierre como debe ser y por tal motivo sigue drenando agua.

    Saludos.

    ResponderEliminar
  58. Anónimo16:07

    hola soy richi tengo una lavadora samsung modelo wa85v3 el problema es que enciende y luego sale 1e en su pantalla y se queda ahi que podra ser

    ResponderEliminar
  59. Soy jorge de argentina y tengo un wa13r error debo cerrar el paso fe agua como un post anterior que leí, para que no se llene el recipiente de jabón con agua ya que no corta. Hablas de limpiar unas válvulas de entrada de agua, como llegó hasta ellas? Muchas gracias

    ResponderEliminar
  60. Jorge…
    Las válvulas a las que me refería son por donde ingresa agua a tu lavadora, tienes una manguera conectada al grifo de agua el otro extremo el de la lavadora… ese viene a ser el caño.

    Saludos.

    ResponderEliminar
    Respuestas
    1. Te entiendo josé luis, pero esa válvula con esa manguera están limpias junto con los filtros que trae de agua caliente y fría debe venir una válvula dentro del lavarropas que hace que pasé o no el agua y no se cómo llegar a esas electro válvulas. Tu me puedes ayudar?

      Eliminar
  61. Anónimo17:37

    HOLA AMIGO ME LLAMO FABIOLA FIJATE Q MI LAVADORA ES MODELO WA15L5G DE 13 KG. MARCA SAMSUNG DEJO DE FUNCIONAR ES TAMBOR DIAMANTE AUTOMATICA LA PRENDO LA PPONGO EN INICIO LE MARCA LAVAR MARCA EL 2 TRABAJA 3 SEGUNDOS Y SE PARA PERO TODO FUNCIONA DE ECHO LE PRENDE LO DE LA TARJETA PERO NO GIRA EL TAMBOR Q TENDRA SOY DE TABASCO RESPONDEME POR FAVOR

    ResponderEliminar
  62. Jorge…
    Las válvulas de entrada son justamente esas, tienes que quitar la tapa de atrás y retirar ese caño y desarmara limpiarla y, de esa forma solucionaras tu lio.
    Te dejo un enlace de una lavadora Electrolux, quizás no se la misma marca de tu lavadora pero el sistema es casi el mismo… revisa la imagen 10.
    Saludos.


    Fabiola no me quedo muy claro la falla de tu lavadora, explica mejor la falla para poderte ayudar.
    Sale algún error en la pantalla? Te refieres a funcionar bien cuando siguen corriendo los números pero la lavadora no se mueve? Suena algo raro? Te envía algún sonido, como una alarma? Se enciende alguna luz de alarma o mal funcionamiento?
    Saludos.

    ResponderEliminar
  63. Hola!Mi nombre es Carina,de Buenos Aires,Argentina.Tengo una lavadora Samsung fuzzy logic modelo WA85R3Q3EW(según la factura de compra)hoy lavó perfectamente por la mañana y por la tarde,al encenderla nuvamente,cumplió todo su ciclo,pero no desagotó el agua,por lo que,no centrifugó tampoco.Por lo que leí en post anteriores,es la bomba de agua,ya que no pone ningun error en el display.Quisiera saber como cambiarla

    ResponderEliminar
  64. Carina…
    En la mano derecha, arriba hay un video de una lavadora LG justamente como tu falla te servirá como guía.

    Saludos.

    ResponderEliminar
  65. Anónimo23:33

    mariano col.

    hola juan luis estoy por aqui nuevamente,despes de algunos largos viajes. juan quiero preguntar si hay algo sobre "tarjeta sustituta con componentes de samsung,", que en dias pasados te consulte o pedi tu ayuda.
    gracias

    ResponderEliminar
  66. Olivo. de Colombia22:59

    Gran aporte.Juan gracias por tu dedicacion,y generocidad al compartir tus conocimientos. saludos.

    ResponderEliminar
  67. Anónimo18:13

    hola soy mago moran de mexico, tengo una lavadora samsung wa17r3, si gira pero no lava y para centrifugar igual solo da vueltas pero la ropa sale mojada no exprimida, ayuda por favor!!!!

    ResponderEliminar
  68. jaime angel14:32

    tengo una lavadora samsung de 5.5 kg el problema que al enchufar la lavadora y encenderla prende todos los leds y no se puede programar nada tampoco no se puede apagar tengo que desenchufar la corriente para apagar la lavadora ayudeme por favor

    ResponderEliminar
  69. Mago…
    No se entiende muy bien tu explicación pero tratare de analizar tu falla, verifica lo siguiente:
    1.- al momento de lavar gira solo por un solo lado?
    2.- al momento de centrifugar gira solo la mariposa o paleta?

    Comenta para seguir.


    Jaime…
    Estoy más que seguro que está mal los pulsadores o botones, desconéctalos todos y puentea con un cablecillo como si fuesen los botones.
    Saludos.

    ResponderEliminar
  70. Luis Alberto18:52

    Hola amigos

    El problema en mi lavadora samsung wa701bct de 5 kilos es al prender no funciona los botones y sale en la pantalla el numero 02 y no se puede apagar lo tengo que desenchufar para poder apagarlo.

    cual seria el problema y cuanto me cobraria normalmente un tecnico en arreglar ese problema de la lavadora

    ResponderEliminar
  71. Luis…
    Esa falla lo atribuyo a la tarjeta, dependerá del país para que saquen el costo.

    Saludos.

    ResponderEliminar
  72. Anónimo20:48

    HOLA, SOY de Costa Rica tengo una lavadora
    MODEL0 SAN SUMG WD-125KS/XAP la tarjeta frontal si sirve me dijo un tecnico lo que tiene malo es una tarjeta lateral izquierdo mala donde o como se puede reparar esa tarjeta
    NECESITO POR FAVOR SABER SI PUEDO CONSEGUIR UNA TARJETA # 359954LAB00001W
    GRACIAS
    SYLVIA

    ResponderEliminar
  73. Anónimo20:52

    Don Juan Luis en mi pais Costa Rica me dicen que no hay esos rupuestos estan descontinuados donde se pueden conseguir

    NECESITO POR FAVOR SABER SI PUEDO CONSEGUIR UNA TARJETA # 359954LAB00001W
    gracias

    ResponderEliminar
  74. Anónimo16:45

    hola Juan Luis, mi nombre es Mario de lima-peru, tengo un problema con una lavadora samsumg de 5.5 kg, estuvo atorada por monedas, le hice el mantenimiento respectivo, y la puse a funcionar, luego cuando estuvo haciendo el proceso, desaguo todo y tocaba enguagar, se quedo en espera y asi paso largo rato y no continuo nada, la desconecte y la volvi a programar y nada de nada hizo, prende todo, se puede programar, pero cuando se da inicio no hace nada de nada, tenia una tarjeta electronica por mis cosas,la cambie y ahora ya tarbaja correctamente, mi pregunta es que dispositivo es el que ha fallado, pido ayuda para que me lo puedan indicar, y poder cambiar ese dispositivo electronico que este mal, muchas gracias por su ayuda de antema bye


    Mario

    ResponderEliminar
  75. Anónimo13:30

    hola , mi nombre es oscar soy de la palma (tenerife) islas canarias, tengo un problema con mi lavadora samsung, le doy a inicio y empieza a funcionar la bomba del agua y despues empieza a coger agua todo a la misma ves,me dijeron que era la placa se la cambie y funciono unos dias pero empeso a hacer lo mismo , sera que es otra cosa agradesco si me pueden ayudar gracias un saludo..

    ResponderEliminar
  76. Anónimo17:02

    Holla Juan Luis, mi nombre es Paulina Nuñez de Mazatlán mexico, tengo una lavadora SAmsung automatica de 10.5 kg modelo WA11D3, hace aproximadamente un mes no centrifugaba y la mande arreglar, quedo bien. Pero Hoy quise usarla y empezo a cargar el agua y de pronto se paro y ya no funciono mas, los foquitos siguen prendidos pero ya no carga el agua, ni lava, ni enjuaga, ni centrifuga.. A que crees q se deba esto? Gracias por tu tiempo! Saludos!

    ResponderEliminar
  77. Hola mi nombre es Fabio, te escribo desde Bogotá, Colombia, tengo una lavadora sansung WA15r3, la ponemos a funcionar y solo funciona la bomba, no hace ninguna otra función, le revise el panel y parece que todo esta bien, me puedes ayudar, gracias.

    ResponderEliminar
  78. Anónimo20:11

    hola soy abigail de guatemala tengo una lavadora samgung modelo wa13r3 y empieza a lavar cuando se enciende pero no pide agua y luego se apaga creo que pide algun codigo pero no se cual es me podrian ayudar grs

    ResponderEliminar
  79. buenos dias necesito ayuda me llamo antonio tengo una lavadora samsung y solo al prenderla titilan las luces que falla puede ser

    ResponderEliminar
  80. hola tengo una lavadora dream fuzzy logic de carga vertical, luego de realizar el lavado, centrifugo la ropa pero al finalizar, se apago el tablero y el motor quedo haciendo ruido, girando a muy poca velocidad, lo desenchufe y al volver a enchufarlo sigue haciendo lo mismo, el tablero tampoco volvioa encender, ¿que puede ser? gracias

    ResponderEliminar
  81. Hola soy Yolanda de Guatemala, tengo una lavadora Samsung modelo WA14R3 y al ponerla a funcionar llena el agua pero despues sale el codigo de error DE que sera???. Gracias.

    ResponderEliminar
  82. hola: mi nombre es rafael garrido desde venezuela tengo una lavadora wa-16r3 la tarjeta es igual a la mostrada en este post . me da error 01 ojo pero deberia ser E01 pero la e no sale completa sin el palito de arriba de la E, luego la desconecto y no prende mas hay que dejarla deconectada y luego prende mandando el mismo error

    ResponderEliminar
  83. Anónimo09:07

    Saludos Juan Luis,hace mucho tiempo que sigo este inmejorable blog ,pero no me he atrevido a participar.
    Tengo en el taller una lavadora idéntica a la que aqui describes.Da Error 3E,al terminar el pesado de la ropa,pero si la programo en centrifugado va perfectamente.En modo service,hace el chequeo perfectamente de todos los dispositivos,he probado con otra tarjeta y funciona correctamente,con lo que el problema con toda seguridad es la tarjeta,pero si se te ha dado el caso de este error en la tarjeta,cual es el elemento que lo causa?.
    Muchas gracias desde España.
    Mario Merino

    ResponderEliminar
  84. Anónimo19:50

    Hola, soy Danny de Ecuador, tengo un problema, al momento de encender la lavadora Samsung WA15R3, me sale despues de 10 segundo el ERROR 1E, y cuando la enciendo y le doy PLAY sale el ERROR dE, asi que necesito su ayuda, mi correo machos_dj@hotmail.com, gracias..

    ResponderEliminar
  85. Anónimo22:08

    hola soy jorge de puebla mexico mi lavadora y secadora lg no enciende ya cambie todos los micropulsadores y no prende el voltaje de 115 llega hasta la tarjeta de poder pero hasta ahi ya no se como continuar revisandola. la tarjeta electronica es 6870ec9127c agradeceria mucho su ayuda mi correo jorpar_4@yahoo.com.mx

    ResponderEliminar
  86. Jose Bustamante de peru tengo una lavadora wa85u7, cuando llega el nivel de agua seleccionado para lavar se activa el drai motor y la bomba de agua y bota el agua no lava me puedes indicar que podria estar fallando, gracias de antemano tu ayuda mi correo es jose_abustamante@hotmail.com si podrias enviarme las fallas mas comunes de estas lavadoras samsung y lg y los codigos

    ResponderEliminar
  87. Anónimo11:06

    tengo un problema, al momento de encender la lavadora Samsung WA15R3, me sale despues de 10 segundo el ERROR 1E, y cuando la enciendo y le doy PLAY sale el ERROR dE, asi que necesito su ayuda, mi correo asdrubalartea@hotmail.com

    ResponderEliminar
  88. Buenas amigo tengo una lavadora Samsung wa17r3 y me da un error que creo que es este d02 y no deja hacer nada tengo que dejarla un rato con ese error para que pueda funcionar cada vez se pone peor que me recomienda hacer cambiar toda la tarjeta?

    ResponderEliminar
  89. hola mi nombre es diego de Colombia tengo una lavadora samsung wb15r3 mi problema surge por que mi lavadora no enciende y retire la tarjeta y veo el transformador esta recalentado me puedes orientar no se nada de electrónica

    ResponderEliminar
  90. Anónimo22:08

    Lavadora Samsung WA13R3 no enciende.
    El lavarropas nunca tuvo problemas hasta que un día al encender el panel arrojo un mensaje no catalogado en el manual, una F al revés y algo mas, giraba, ingresaba agua, y se disparaba el centrifugado. Apague, probé nuevamente y hacia algo similar y las luce del los leds se prendieron todas juntas…. Desenchufe para reiniciar y lo mismo. Luego murió.

    Al dia siguiente probé nuevamente y encendio las luces en forma errática, sin responder, y luego murió. Desde ahí quedo muerta…

    Mañana la llevo al tecnico. Soy Karin Joerg de Oberá, Misiones, Argnetina

    ResponderEliminar
  91. Hola soy Israel Melchor de Jalapa Veracruz Mexico, tengo una lavadora Samsung de 9.5 kilos modelo WF10C1QM. La falla que tiene es que la conecto y la enciendo y solo en la pantalla aparece 04, aprieto los botones tratando de programarla y no funciona ninguno se queda solamente con estos numeros y no hace nada.

    ResponderEliminar
  92. Saludos: Tengo una lavadora Samsung de 15 kg WA17R3, empezó el ciclo de lavado, pero cuando me percaté ya estaba apagada y ya no quiso prender. La tina se quedó abajo, no se si tenga que ver algo. Gracias por su ayuda.

    ResponderEliminar
  93. lonas, quiere decir que ahora ya no enciende? si es así, es necesario que lo vea un técnico. cuando la falla esta a ese extremo tienes que tener conocimiento de electrónica para solucionarlo.
    saludos

    ResponderEliminar
  94. bunos dias le hablo de La Paz Bolivia mi duda es esta tengo el mismo prblema en una lavadora pero samsung mod WA95Q3S enciendo y repentinamente se apaga quiero saber si me pueden enviar una tarjeta y saber el costo y en cuanto tiempo y modos me lo pueden enviar aca o si ese es el problema muxas gracias y espero me respondan lo mas antes posible gracias

    ResponderEliminar
  95. Franco, es muy difícil hacer envíos a otros países, yo estoy en Lima-Perú... enviar una tarjeta a Bolivia saldría muy caro.
    busca en tu país que estoy seguro que si encontrarás.
    saludos

    ResponderEliminar
  96. Hola soy jose de pto vallarta jalisco y tengo una lavadora samsungde 10.2 kg y la falla es que despues de 15 ó 20 segundos pita y aparese 1E y permanese asi. leyendo aqui barios comentarios segui algunos consejos y al revisar algunos filtros uno esta en muy malas condiciones, este fue de 470 microfaradios 16 volts, mañana lo reemplasare y les comento el resultado. saludos

    ResponderEliminar
  97. Hola me llamo Gerardo de Mérida, Yuc. Tengo un problema con una samsung WA17R3 de 15kg, el giro de lavados lo hace de un solo lado y cuando debe hacer el giro inverso ya no lo hace y si me podrían conseguir el diagrama del despiece de la transmición se los agradecería de antemano.
    Mi correo es josue.gpe.pech@gmail.com

    Muchas gracias.

    ResponderEliminar
  98. josue, no enviamos correos personalizados.
    en cuanto a tu falla no creo que tenga que ver con el sistema de trasmisión. podría apostar que la falla esta en la tarjeta electrónica, especificamente en inversor el que da los pulsos al los triac.
    saludos

    ResponderEliminar
  99. SOY JUAN CRISTOBAL DE CHILE

    UN GUSTO, TE FELICITO POR LA PAGINA , MIRA TE CUENTO , TENGO UNA SAMSUN DIAMANT DRUMS Y DESDE AYER NO CENTRIFUGA , ME EXPLICO EL MOTOR FUNCIONA PERO NO GIRA EL TAMBOR QUE PUEDE SER??

    ResponderEliminar
  100. Cristobal, tienes que dar más datos... como que sonido hace, suena una alarma, el tambor hace fuerza, la faja o correa esta tensa, bota el agua, se demora en botar, etc.
    saludos

    ResponderEliminar
  101. tengo una lavadora samsung wh14h6 pero al momento de prenderla y ponerle sus funciones nomas parpadea el foco de lavar pero no carga el agua ya cheque la entrada del agua y carga y llegando a su nivel funciona

    ResponderEliminar
  102. jose, conecta la lavadora a la entrada de agua caliente, programala para agua caliente y ve que sucede. Ojo, conecta el caño de agua fria a la entrada de agua caliente y programa la lavadora con la valvula de agua caliente y prueba... espero me hayas entendido.
    saludos

    ResponderEliminar
  103. saludos. sansung digital elijo opción de lavado le presiono play el motor arranca izquierda derecha por unos segundos luego se para. el teclado digital se bloquea luego de escuchar unos pitidos solo se puede apagar y encender de nuevo

    ResponderEliminar
  104. HOLA TENGO UNA LAVADORA SAMSUNG DE 12,5KG WA14R3 ESTABA FUNCIONANDO BIEN AYER HUBO UNA SUBIDA DE VOLTAJE QUE TANTO EL RADIO Y LA LAVADORA ESTABAN ENCHUFADO EL RADIO SOBREVIVE PERO LA LAVADORA NO ENCIENDE EN EL CABLE DE ALIMENTACION LLEGA CORRIENTE PERO EN LA LAVADORA PARECE NO DIDTRIBUIRSE PORQUE NO ENCIENTE ME GUSTARIA DE SU AYUDA

    ResponderEliminar
  105. lo primero que tienes que fijarte es, le llega energia a la tarjeta... para ello debes revisar el fusible que se encuentra en la parte de atrás cerca a las entradas de agua.
    saludos

    ResponderEliminar
  106. ya eso lo hice si llega corriente a la tarjeta pero igual no enciende fue subida alta de voltaje que a mi enterder parece que es el transformador que recibio la descarga y ahora no reparte a la atrje espero que no se haya quemado otra cosa o tendre que revisar otros dispositivos gracias por su ayuda y su pronta nueva respuesta

    ResponderEliminar
  107. ya eso lo hice si llega corriente a la tarjeta pero igual no enciende fue subida alta de voltaje que a mi enterder parece que es el transformador que recibio la descarga y ahora no reparte a la atrje espero que no se haya quemado otra cosa o tendre que revisar otros dispositivos gracias por su ayuda y su pronta nueva respuesta

    ResponderEliminar
  108. para las pruebas es necesario tener conocimiento y el instrumento de prueba necesario.
    saludos

    ResponderEliminar
  109. Hola,llevo mucho tiempo intentando poner comentarios pero el sistema no me lo permite,a ver si este entra.Saludos desde España.
    Mario Merino

    ResponderEliminar
  110. Hola Juan Luis .Tengo una curiosidad con la lavadora expuesta aquí ,y, es que tengo dos idénticas a esa pero una de las tarjetas no trae microprocesador ,solo el ic inversor, y las dos funcionan correctamente ,es el segundo caso que veo una tarjeta sin microprocesador .Me podrias decir donde esta el software entonces.
    Saludos desde España.
    Mario Merino.

    ResponderEliminar
  111. Mario, no es que una tarjeta no tenga microprocesador, sino, el procesador es tipo SMD, es decir esta por debajo de la tarjeta. es como una araña pegado al impreso... es imposible que haya un sistema sin una etapa lógica o digital.
    saludos

    ResponderEliminar
  112. que tal amigo tengo un tarjeta del modelo de la lavadora que has editado y lo que hace es dar 25 en el display, quiero saber, si es para cambiar tarjeta o se puede resetear o que hacer, agradecere tu comentario

    ResponderEliminar
  113. danny, se puede reparar la tarjeta, pero dependerá del conocimiento que tengas.
    que sucede cuando quieres programar?
    saludos

    ResponderEliminar
  114. hola soy LIZ de GUADALAJARA,, tengo una lavadora identica ala que describen tus imagenes. de arriba,, mi problema es el siguiente.. estaba funcionando bien un dia. al otro la quise poner a trabajar y ya se habian bloqueado los botones de lavado y enjuague y no le tome importancia solo la puse en en ciclo digital y play, cuando comenzo a centrifugar se escuchaba como una descarga electrica e inmediatamente la desconecte.. pero cuando la volvi a conectar,, no se reinicio, segui en el mismo minuto y ciclo e se habia quedado,, pero ya no servian los botones de play. ni de lavar, ni centrifugar, solo sirve el de encender y el de nivel de agua, y el de agua fria o caliente. los otros no... y cuando la destape.. al parecer tenia agua del lado que esta el microprocesador... la he vuelto a poner y sigue igual... se puede reparar o tengo que comprar otra tarjeta??? ayuda porfavorrrrrrrrrrrr....

    ResponderEliminar
  115. Liz, entra al menú de lavadoras (debajo del titulo del blog) y busca, "como reparar tarjeta de lavadora samsung" allí encontrarás la solucion a tu falla.
    saludos

    ResponderEliminar
  116. hola yo tengo un lavarropas philips de sistema fuzzy de 13,5kg funciona bien en el lavado descarga el agua y antes de centrifugar marca E3 quiziera saber que puede ser ya que los que reparan plaquetas dijeron que funciona bien muchas gracias

    ResponderEliminar
  117. Estimado Juan Luis, tengo una tarjeta similar a la descrita en el presente blog, y el mensaje que sale en pantalla es "E", da sonido de alarma pero luego no enciende nada de sus pilotos, lo único que hace al enchufarla al tomacorriente e inmediatamente gira la tómbola y al mismo tiempo suena la alarma y seguidamente se queda en parpadeo ( intermitente ). Gracias de antemano por la ayuda y que Dios te siga bendiciendo. Atte. Jsoto.

    ResponderEliminar
  118. soto, es posible que este cruzado el triac que alimenta la bomba, revisa la bomba de agua si esta recalentada... el problema esta en la tarjeta.
    saludos

    ResponderEliminar
  119. hola tengo una lavadora wa16r3 y no funciona se escucha que la bomba del desaguae y de carga si funciona pero no entra en el ciclo de lavado y centrifugado ¿cual podria ser el problema ? necesito ayuda

    ResponderEliminar
  120. fernando revisa si los cables no los mordió el pericote. con un bombillo verifica si le llega voltaje al motor.
    saludos

    ResponderEliminar
  121. soy de rep. dom. y me intereza comprar esta targeta como lo hago?

    ResponderEliminar
  122. tienes que investigar por internet el lugar adecuado donde conseguir este repuesto.
    visita algún centro técnico es posible que puedas encontrar.
    saludos

    ResponderEliminar
  123. Hola buenas tardes tengo una lavadora Samsung Mod WA17R3 de 15 kg, al parecer todo le funciona pero cuando aprieto el botón de inicio no se ejecuta ninguna de las programaciones establecidas, podrían ayudarme??

    ResponderEliminar
  124. Luis es posible que ande mal tu tarjeta electrónica.
    saludos

    ResponderEliminar
  125. hola amigo juan Luis tengo un problema con una tarjeta de una lavadora Samsung como la que esta en la imagen al momento de encender y seleccionar el ciclo me manda a error 1E cheque la bomba de agua lo limpie la bomba de llenado de repente te da el programa trabaja bien pero al momento de volver a iniciar otro programa me manda a error

    ResponderEliminar
  126. hola tengo una lavadora samsung wa17r3 me da un error 3E, que significa?

    ResponderEliminar
  127. El error 3E esta ligado por lo general a algun cruce en el cableado del motor, motor, capacitor.
    es necesario retirar el motor y hacer una prueba externa.
    aquí en el blog tienes un metodo como hacer... busca en el menú de lavadoras.
    saludos

    ResponderEliminar
  128. Hola soy Lakshmi de México.
    Tengo una lavadora Samsung modelo WA15L3W que no gira, hace todos los procesos bien a excepción del girado y no me marca ningún error.
    De antemano, gracias.

    ResponderEliminar
  129. llena el agua? si programas en centrifugado sin agua y sin ropa, centrifuga?
    saludos

    ResponderEliminar
    Respuestas
    1. No, tira el agua normal pero no gira. Al igual cuando programo el lavado, llena y tira pero no gira

      Eliminar
  130. Hola buenas tardes, tengo el transformador que e muestra en la imagen, el mismo numero de parte. ¿Es de 12V de salida? ¿a cuántos Amperes es la salida?.

    Gracias

    ResponderEliminar
  131. Mas o menos es de 1.5 aperios, pero pyedes usar hasta de 2 aperios.
    saludos

    ResponderEliminar
  132. no explicas si trabaja programando en centrifugado directamente... revisaste si hay voltajes en el conector del motor?
    saludos

    ResponderEliminar
    Respuestas
    1. Perdon no me supe explicar, si trabaja directamente programando el centrifugado e igual con los otros procesos y no revisé aun los voltajes. Gracias por contestar (:

      Eliminar
  133. tambien revisa la bomba de agua, es posible que por esa causa se traba.
    saludos

    ResponderEliminar
  134. Hola amigo juan ,saludos,tengo un a lavadora que le cambie el presostato.,pero ahora la programo para el llenado alto,y cuando va por el nivel bajo arranca.sera que puedo regular el nuevo presostato?

    ResponderEliminar
  135. HOLA tengo una lavadora samsung modelo WA85Q3W que no enciende que partes de la tarjeta me recomendarías revisar

    ResponderEliminar
  136. Eleoven, en est modelo de lavadoras casi siempre falla la tarjeta... en el menú de lavadoras, busca como "reparar tarjeta de lavadora samsung", si no lo consigues cometa para seguir.
    saludos

    ResponderEliminar
  137. No conseguí tutorial para ese modelo. Yo estuve revisando la tarjeta y encontré una resistencia de 100 ohm que estaba mal daba el valor de 1 en el multitester la cambie y nada, revise lo que pienso que es el fusible (en la tarjeta dice PTC1)con el multitester y bota 27 ohm cuando lo pruebo con el medidor de diodos suena un pitido no se si eso este bien. pienso que el fallo puede estar en la fuente pero no estoy seguro. aparte encontre un condensador electrolitico que vota un valor de 640v pero su maximo es de 500v. todos los botones estan bien.

    ResponderEliminar
  138. amigo lo que se tiene que tener en cuenta cuando se repara una tarjeta electrónica es, cuantos voltios tiene la fuente de alimentacion en entrada y salida, cuantos voltios le llega al micro, si los botones o pulsadores están bien.
    saludos

    ResponderEliminar
  139. Juan Luis tengo una pregunta el modo banco de prueba se conecta a la placa verdad? donde hay una entrada de seis pines, lei que usaste eso para probar una tarjeta pero tengo una duda con eso se supone que deben prender las luces o solo arrancar el motor de lavado y centrifugado.gracias por tus publicaciones y consejos son de mucha ayuda.

    ResponderEliminar
  140. el banco de prueba es sacar la tarjeta y hacer pruebas en la meza de trabajo simulando al motor, presostato, etc. la manera de probar esta tarjeta es retirando todos los pulsadores y hacer puente instantaneo en el power, si enciende es porque lo pulsadores estan mal, esta tarjeta sufre de esto, es muy comun en esta tarjeta

    ResponderEliminar
  141. Hola todavia no puedo solucionar el problema de mi tarjeta no se si pueda ir a tu local para que la repares y cuanto me costaria la reparacion un minimo y maximo estoy cerca del aeropuerto jorge chavez

    ResponderEliminar
  142. Eleoven-kun, por estos días estoy atorado con el trabajo en todo caso deja tus datos en mi correo, los datos están al final del blog. o puedes llamarme a mi celular o nextel.
    saludos.

    ResponderEliminar
  143. Buenas buenas,SOY HERNAN DE PARAGUAY... tengo un problema con un lavarropas igual de la marca MABE, resulta que se mojo la tarjeta donde esta el transformador y ya no encendía mas, desarme y lo limpie estaba con mucho oxido, luego volvió a encender, pero al programar el lavado, carga el agua y no corta, osea no empieza a lavar, pero el lavarropas centrifuga y desagua.... que solución o que le tengo que revisar??? muchas Gracias...

    ResponderEliminar
  144. si no cortas el agua manualmente, se rebalsa? o si corta pero no lava?
    comenta para seguir, saludos.

    ResponderEliminar
  145. BUENAS TARDES soy cesar de Colombia tengo un problema con una tarjeta de una samsung
    inicialmente la lavadora no enciende,le retire la tarjeta el transformador se encontraba malo y lo reemplace ahora sigue sin encender ya hice la prueba que menciona en este pos de los pulsadores y nada también probé en reemplazarle el regulador de voltaje pero sigue igual que me aconsejas...muchas gracias saludos

    ResponderEliminar
  146. Cesar, se siente una cierta frustración en tu comentario... en realidad estas tarjetas son muy practicas y fácil de reparar.
    ya verificaste cuantos voltios le esta llegando al micro. retira la silicona que hay entre el regulador de 5v y el micro y haz mediciones, si esta bien esa parte es decir le esta llegando energía al micro. continua con el pulsador de encendido, retira toda la silicona entre el pulsador de encendido y haz mediciones, desde el pulsador hasta el micro.
    saludos, comenta para seguir.

    ResponderEliminar
  147. Gracias por responder JUAN LUIS ...si al micro y al pulsador le esta llegando voltaje, lo único que deduzco es que puede haber un corto que lo esta produciendo el micro,ahora no se si es muy difícil reemplazarlo pues los puntos de soldadura están muy cerca y el cautin podría dañarlo que opinas.

    ResponderEliminar
  148. Si el micro es de los cuadrados en los cuales tiene patas por lo 4 lados, es por demás que quieras cambiar, no soportan el calor del cautín. es mejor cambiar placa... si es de los micro largos como cien pies... si vale la pena cambiar. la unica manera de saber si esta bien el micro con respecto a los grandes, es cambiando
    saludos, comenta para seguir

    ResponderEliminar
  149. hola JUAN LUIS me encuentro con una lavadora sansumg al momento de lavar o centrifugar se apaga de inmediato,ya le revise el suiche anti choque,la tarjeta se encuentra en buen estado,los terminales de las válvulas del agua no están sulfatados que me aconsejas que debo de hacer

    ResponderEliminar
  150. revisar la tarjeta electrónica, si es con Procesador de 4 lados o si es con fuente sin trasformador, es muy probable que la falla este en en el micro o la fuente... se tiene que descartar.
    Haz mediciones en el momento de apagado y también antes.
    comenta para seguir, saludos.

    ResponderEliminar
  151. buena noche
    Que buen aporte, muy explicito.
    tengo una tarjeta de una lavadora samnsung la cual enciende, pero no envía ningún tipo de seña, es decir ni para llenar, ni para lavar , ni para desaguar absolutamente nada.
    cuando la programo para centrifugar en el visor apare en 10 minutos y empieza a disminuir el tiempo pero no hace nada no activa el drain ni la bomba de desague ni el motor..
    gracias por tu ayuda

    ResponderEliminar
  152. Leyder, definitivamente esta mal la tarjeta electrónica... se debe descartar si es el micro(no creo que sea el problema), o el inversor el que esta mal. El inversor es el que amplifica el pulso del micro y envía ese pulso amplificado a cada puente electrónico (triac), para que energice los diferentes dispositivos.
    saludos.

    ResponderEliminar
  153. Juan luis muchisimas gracias, efectivamente el ic inversor era el problema. lo cambie y ahora anda marcha a la perfecion la lavadora.
    nuevamente gracias
    un saludo desde COLOMBIA

    ResponderEliminar
  154. Gracias amigo por confirmar que fue la solución... es importante que comenten resultados para que otras personas se beneficien de ello.
    saludos.

    ResponderEliminar
  155. Buena noche nuevamente solicito de su ayuda con una tarjeta de una lavadora samnsung la cual al momento de lavar solo gira hacia la derecha pero el otro giro no lo realiza.
    digo que es la tarjeta por que hice la prueba con un motor por fuera de la lavadora. no tiene nada que ver con falla de la transmision.
    nota: ya revise los triacs del motor y estan ok no se que otra cosa puedo revisar.
    Muchas gracias

    ResponderEliminar
  156. Leyder, hace unas semanas hice un informe por el cual las lavadoras tienen esa falla en la tarjeta electrónica, de dejo el enlace:
    http://fallaselectronicas.blogspot.com/2014/06/como-funciona-el-timer-y-termostato-en.html
    saludos, comenta para seguir.

    ResponderEliminar
  157. Hora, tengo una lavadora Samsung con t lógica similar a la de las imagenes, el problema es que al prenderla queda con todos los leds encendidos y no hace más, accedí a la t lógica, la desmonte, limpie terminales y funciono una vez, al encenderla la siguiente ocasión pasó lo mismo, quedo con todos los leds encendidos y no pasa de ahí, que me siguieres?

    ResponderEliminar
  158. Si no me equivoco tenemos 3 temas sobre la solución de este problema e incluso tengo un vídeo sobre como solucionar esta falla. no puedo dejar el enlace pero busca en nuestro menú de vídeos y post.
    saludos.

    ResponderEliminar
  159. buenas noches tengo una lavadora similar a la tarjeta en mension el problema es que se prende, comienza a detectar girando el tambor, luego sale en el panel el numero 44 y hasta alli queda, no acciona las electrovalvulas, pues no llega el voltaje lo llenaba manualmente con agua y lavaba y centrifugaba normalmente igual expulsa el agua, el presostato esta en buenas condiciones, al igual que las electrovalvulas mil gracias la respuesta

    ResponderEliminar
  160. Edwin, haz intentado conectar por el agua caliente y probar si este trabaja... logicamente se tiene que programar por la entrada de agua caliente.
    Osea que la lavadora funciona sin novedad, solo que no entra agua?
    comenta para seguir, saludos.

    ResponderEliminar
  161. Hola buen día le escribo desde Chile tengo una lavadora samsung wa95q3w que no enciende, todo funcionaba bien hasta que terminando un ciclo de lavado estando centrifugando faltando 3 minutos app la apague súbitamente desde el botón de encendido, después de eso nunca más prendió la conecto a la electricidad y ni siquiera prende el panel. Saludos atento a su respuesta.

    ResponderEliminar
  162. buenas amigo.saludos le escribo desde venezuela. tengo una lavadora samsung digital 13 kg WA15L3WDP .la cual al darle al boton de encendido solo emite el sonido habitual que hace cuando se le da a cualquier de los botones..el tik.pero no pasa nada ninguno de los ledg ni la pantalla se enciende. algo asi como que tiene corriente pero no pasa hacia los demas conponentes de la tarjeta..cualquier ayuda le agradeceria..gracias

    ResponderEliminar
  163. Mauro, verifica el fusible que se encuentra en la parte de atrás, por donde entra el agua. esta en una capsula de plástico. la otra opción puede ser que se haya alterado la tarjeta electrónica, para ello de tiene que hacer mediciones... no se si estas en la capacidad de hacerlo.
    saludos.

    Alexander, como ocurrió esa falla? botaba el agua normal? es posible que la tarjeta este mal. se tienes que hacer mediciones para detectar donde esta el problema.
    saludos.

    ResponderEliminar
  164. HOLA TENGO UNA LAVADORA SAMSUNG WA11D3QM LA PRENDI PUSE CICLO TODO MUY BIEN Y A LA HORA DE DARLE INICIO AL CICLO SE APAGO QUISIERA SABER QUE TIENE PORQUE SI TIENE CORRIENTE Y LE LLEGA CORRIENTE A LA TARJETA PERO NO PRENDE LUEGO PASO UN DIA PRENDIO Y ENSEGUIDA SE APAGO Y NO TENGO FALSO EN LOS CABLES LES ROGARIA ME AYUDEN DE FAVOR

    ResponderEliminar
  165. Alan es posible, por lo que cuentas, que la tarjeta electrónica estaría alterado... es necesario hacer mediciones y descartar donde esta la falla.
    saludos.

    ResponderEliminar
  166. buenas noches tengo una lavadora similar a la tarjeta en mension el problema es que se prende, comienza a detectar girando el tambor, luego sale en el panel el numero 44 y hasta alli queda, no acciona las electrovalvulas, pues no llega el voltaje lo llenaba manualmente con agua y lavaba y centrifugaba normalmente igual expulsa el agua, el presostato esta en buenas condiciones, al igual que las electrovalvulas mil gracias la respuesta
    no carga ni con agua caliente ya le configure titilan los leds correspondientes al agua fria y caliente y el led de la hora de lavado, no pasa corriente a ninguno de los cables que acompañan al amarillo de las electrovalvulas ni tampoco a un cable negro que esta en ese mismo grupo y que baja al motor. saludos y espero una respuesta

    ResponderEliminar
  167. Me imagino que colocaste un bombillo remplazando las válvulas? esto para comprobar si le llega energía. si ya detectaste cual es el que no tiene energía, trabaja en la tarjeta... puede que este mal un triac o rele.
    saludos.

    ResponderEliminar
  168. ya saque la tarjeta he localizado los 3 triac de las electrovalvulas saque los triac los probé y al parecer están bien , a G le llega un voltaje de 2,5 voltios no se si sera ese el voltaje estoy desconcertado ademas en caso de ser los triac aca en mi pais no hay de venta he tratado de conseguir uno de 800 v y 2 A pero me dicen que no hay saludos.

    ResponderEliminar
  169. Gracias a todos estos comentarios y a Juan Luis he reparado la lavadora y el no paso de corriente a las electrovalvulas tanto buscar y eran dos resistencias que activan a G de los triac pero del agua caliente y del rinse yo pensé que al menos debía funcionar la válvula del agua fría pero no fue así al parecer trabajan en serie nuevanente gracias

    ResponderEliminar
  170. Ok amigo, que bien que hayas solucionado tu falla, no te olvides compartir mi trabajo para que otras personas se beneficien.
    saludos.

    ResponderEliminar
  171. Tengo una lavadora con tarjeta DC61-01114A por error se conectó a 220V y funciona a 110V. NO enciende!
    Es muy similar a la que usted describe en éste blog, el trasnformador es 110V eso si.
    Tengo que reemplazar toda la tarjeta o es posible solamente se haya dañado el circuito AC-DC, yo creería que el regulador de 5dvc a evitado todo se heche a perder.
    agradecería cualquier guia suya. Muchas Gracias

    ResponderEliminar
  172. para saber si esta bien o mal se tiene que verificar que le susedio a la tarjeta, para ello es necesario hacer mediciones. de lo contrario se tiene que conseguir otra.
    saludos

    ResponderEliminar
  173. hola mi nombre es jose luis
    tengo una lavadora samsung la cual no encendia pues el circuito ac-dc estaba en mal estado asi como los integrados kid65003ap y el integrado inversor para encender los leds, al no encontrase en mi pais disponible el circuito ac-dc decidi diseñar una fuente para suministrar a la tarjeta los 12y 5 vdc correspondientes teniendo muy en cuenta en donde aplicaria estos voltajes con lo cual ya remplazando los componentes mencionados la tarjeta encendio pero quedan encendido todos los leds incluyendo el display numerico y no obedece ninguna orden de programacion, podria usted ayudarme a entender que sucede en este caso?? estuvo bien o mal haber tomado la desicion de diseñar una fuente externa?? gracias

    ResponderEliminar
  174. BUENAS NOCHES TENGO EL SIGUIENTE PROBLEMA HABER SI ME PUEDES AYUDAR TENGO UNA LAVADORA SAMSUNG MODELO WA15X7C AL PULSAR EL BOTON DE INICIO SE ENCIENDE LA BOMBA DE DRENADO Y AL PROGRAMARLA PARA EL LAVADO ENCIENDE LA VALVULA DE LLENADO Y CONTINUA ENCENDIDA LA BOMBA ASI ES QUE NUNCA INICIA EL LAVADO PORQUE NUNCA ALCANZA EL NIVEL DE LLENADO NI EL MINIMO CUAL PUEDE SER LA CAUSA DE LA FALLA TE AGRADECERIA DE ANTEMANO TU AYUDA

    ResponderEliminar
  175. Juan Luis, Muchas Gracias, pude detectar que es el transformador el daño, puse uno de 120v a 6v ac, funciona ya la tarjeta Lógica, sin embargo no arranca el motor de la lavadora, supongo que el voltaje es insuficiente, realmente el voltaje de salida del transformador debe ser 12VAC o cuando es para consiguir el transformador adecuado?, muchas gracias

    ResponderEliminar
  176. Que bueno exista un post como éste.
    Mi nombre es Juan rodas desde Colombia, tengo una samsung WB27L1W, tuvo una sobrecarga, en vez de 110v, le entraron 220v, logré detectar que era el transformador, y lo reemplacé, resulta que la tarjeta lógica encendió, la programé y comenzó a lavar...pero cuando iba a mitad de ciclo, deja de funcionar, la tarjeta lógica funciona, se programa pero al darle play no funcionan la bomba, he probado todos los cables y dan continuidad, probé la impedancia del dispositivo de la bomba y marca un alto amperaje.
    Agradecería cualquier ayuda. Muchas gracias.

    ResponderEliminar
  177. es posible que la bomba haya malogrado la tarjeta, es posible que el triac que alimenta la bomba se haya cruzado y la bomba este mal.
    saludos.

    ResponderEliminar
  178. Ya probé programando solo agua caliente y suministrando agua a la bomba asociada, tampoco me funciona asi. Sucede igual. Reemplazar el triac puede ser la solucion o encesito reemplazar la bomba también? muchas gracias.

    ResponderEliminar
  179. retira la bomba de agua y verifica si esta bien de lo contrario tienes que cambiar, las entradas de agua caliente fría no creo que tengan que ver. verifica también si le esta llegando voltaje a la bomba, puedes descartar con un bombillo.
    saludos.

    ResponderEliminar
  180. Este comentario ha sido eliminado por el autor.

    ResponderEliminar
  181. He podido probar la bomba con 120v externos y funciona bien. He medido las dos entradas que tiene la bomba y por ninguna lleva corriente desde la tarjeta previa programacion de lavado.
    noto que los cables asociados a tal bomba son amarillo gris y amarillo café respectivamente.
    Hay 2 triacs asociados a tales cables. El amarillo no he destapado hacia donde va, pero el café y gris van a un conector que llega a cada uno de 2 triacs, se reemplazan ambos triacs? cómo puedo comprobarlos? muchas gracias

    ResponderEliminar
  182. Es probable que esté dañado el relevo?
    La verdad noto que el cable amarillo que completa los 120v a la bomba es el que no trae corriente, si tiene continuidad desde la tarjeta hasta la bomba.

    No se si todo se deba al transformador de reemplazo que acondicioné,
    La verdad es que a la entrada de regulador de 5V, marca 15vDC.

    Agradezco cualquier orientación.

    Cuando programo la lavadora, supuestamente se accionan a ciertos tiempos el relevo, pero obvio no lava.

    ResponderEliminar
  183. He desoldado los 2 triacs asociados a los cables gris y café, los que van directo a la bomba.
    Los he comprobado con un multimetro y están bien!
    Ayuda por favor!

    ResponderEliminar
  184. como te decía anteriormente, coloca un bombillo remplazando la bomba de agua y prueba si se enciende.
    saludos.

    ResponderEliminar
  185. El
    Bombillo no enciende,

    ResponderEliminar
  186. quiere decir entonces que no esta llegando energía a ese punto, por tal motivo no acciona. es necesario revisar la tarjeta y el dispositivo a donde llega esa energía.
    saludos.

    ResponderEliminar
  187. hola soy de Perú tengo una lavadora wa85v3 que mi sobrino jugando lo desenchufo en funcionamiento, y no prende para nada, me han dicho puede ser los fusibles o bobinas. gracias por sus consejos saludos.

    ResponderEliminar
  188. Que tal

    Alguien podria decirme que amperaje maneja el transformador de la placa, lo necesito para una samsung WA13H6, la cual parece que solo yo tengo una de esas ya que no encuentro informacion de ese modelo por ningun lado, el primario de mi transformador se daño y quiero saber si puedo sustituirlo por cualquier transformador de uso electronico. Apreciaria mucho me pudieran ayudar. Gracias y Saludos

    ResponderEliminar
  189. Hola Jony Pacheco, parece que tienes una falla similar a la mia, en mi caso como lo indico en mi comentario, el embobinado primario del transformador se abrio por lo tanto no energiza al secundario y por ende no activa para nada el tablero electronico. Puedes comenzar revisando el fusible como te recomendaron y despues verificar la salida del transformador.

    Saludos

    ResponderEliminar
  190. hola.. e desarmado la tarjeta y la vardad k no encuentro ningún fusible tampoco trasformador. mi modelo es wa85v3. saludos.

    ResponderEliminar
  191. amigo Jony, tienes conocimientos de electrónica? si es así, haz mediciones básicas en la fuente, micro, regulador, key. esto te determinará si esta entrando energía a la tarjeta.
    saludos.

    ResponderEliminar
  192. HOLA MI NOMBRE ES ALBERTO Y TENGO UNA LAV SAMSUNG QUE ME MARCA FALLA EN PRESOSTATO YA CAMBIARON ESTA PIEZA Y ME DICEN QUE SE DAÑO LA TARJETA EN EL CIRCUITO DEL PRESOSTATO
    MI PREGUNTA ES EXISTE LA POSIBLIDAD DE CREAR UNO EL CIRCUITO EN BASE A LAS PIEZAS O ES NECESARIO COMPRAR UNA PIEZA EN ESPECIFICO?

    ResponderEliminar
  193. Por lo general cuando te sale este problema es porque esta mal el inversor y se puede cambiar y repara de esta manera la tarjeta.
    saludos.

    ResponderEliminar
  194. Como puedo probar si la tarjeta electrónica de la lavadora LG modelo WD 12595 RD esta dañada ?

    ResponderEliminar
    Respuestas
    1. tienes que hacer una prueba de bamco es decir sacar la lavadora y probar direwctamente... en mi canal de youtube podrás ver la maneras de hacerlo.
      saludos

      Eliminar
  195. Hola soy de Peru, tengo un problema con una tarjeta de lavadora WA1AV5, resulta que al encender se activa ede manera directa el motor drain, las 2 electrovalvulas

    ResponderEliminar
    Respuestas
    1. esta falla tiene que ver con la tarjeta electrónica... centra tu atención en los triac de estos dispositivos es posible que estén cruzados.
      saludos.

      Eliminar


CONTACTENOS

Celulares:

NEXTEL: 994242689

Movistar: 99-980-7729

Claro: 986-111-674


USAR EL CORREO ELECTRÓNICO SOLO PARA ENVIAR FOTOS E IMÁGENES... MAS NO, PARA COMENTARIOS.

Email: sediart(arroba)hotmail.com
juanluismocu(arroba)gmail.com
LIMA --PERÚ
2010 © Fallaselectronicas.com® - Todos los derechos reservados
