DESARMADO DESPIECE FREEZER NEVERA REFRIGERADORA BOSCH KSU 4052

En la segunda parte de este informe sobre el refrigerador, nevera, frigorífico, BOSCH modelo KSU 4052, veremos la revisión que le hicimos al freezer. Pido disculpas si se nos pasó algo, es debido al tiempo que nos tomo solucionar esta falla ya que el cliente estaba en ese momento en una reunión y los datos recabados se llevo dentro de ese ámbito.

















Bueno empezamos por retirar todas las cosas del freezer y dejarlo completamente libre para comenzar con el desmontaje. Primero quitamos los 2 tornillos de la plataforma del freezer y luego retiramos el difusor y lo hacemos presionando desde arriba hacia abajo, presionando y jalando uniforme desenganchando los seguros, sin romper.

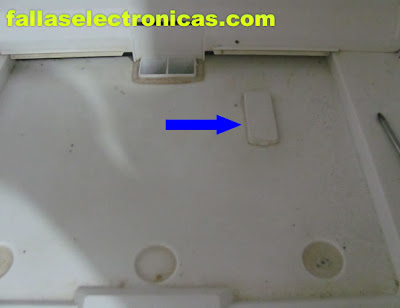

A la mano izquierda al medio encontramos una ventanilla, lo retiramos y encontramos los conectores de todos los dispositivos del freezer. Retiramos el conector color rosa (rosado), este conector pertenece al ventilador o cooler.

















Luego, retiramos los tornillos que sostienen la plancha del fondo del freezer, de esa forma quitamos y llegamos al serpentín o evaporador. En este punto quiero hacerle una observación, la flecha azul nos muestra un numero, el cual es el voltaje del ventilador, el cual es 220vac…. En algunos países se usa maquinas de 110vac, pero el consumo en dicho país es 220vac, entonces para su adaptación usan un transformador reductor…. De esta forma esta máquina es 110vac va trabajar con 220vac. Entonces cuando uno hace una revisión tiene que tener estas cosas en mente para que no vayan hacer el testeo de los componentes con energías inadecuadas y causando daños a los dispositivos.

















En las imágenes de abajo podemos apreciar una cajita en la cual lleva un sensor del tipo NTC. El cual es una resistencia variable que normalmente viene con una resistencia de 10Kohmios y de acuerdo al frio irá incrementando su valor. Así que para saber si está bien es solo necesario colocarle un pedazo de hielo y esperar a que serie su valor para ello debemos identificar cual es el conector en el frontal del refrigerador y colocarle un multitester.
































La base de conectores antes mencionados consta de lo siguiente:
La flecha azul, el cual ya fue retirado es el ventilador o cooler.
La flecha amarilla y roja, son las resistencias de deshielo, tanto de base como de serpentín.
La flecha blanca, es el fusible térmico. ¡Ojo! Con este dispositivo ya que cuando está abierto no calienta la resistencia.

















En la imagen de abajo podemos apreciar 2 flechas una amarilla y otra blanca:
La flecha amarilla, es el otro sensor tipo NTC, pero este es la dl serpentín.
La flecha blanca, es el fusible térmico, que después explicaremos.

















Este es el fusible térmico que les comentaba que tengan cuidado por que cuando se abre hace que no pase energía a la resistencia de deshielo, por lo tanto el refrigerador se llenará de hielo causando de esta forma no congele en la parte de debajo del refrigerador. Estos fusibles por lo general vienen de 60 a 95 grados de temperatura, es decir si el refrigerador por X motivo excede esa temperatura el fusible térmico simplemente se abrirá… todo esto para proteger la máquina de posibles incendios.

















En la imagen de bajo tenemos el sensor tipo NTC del serpentín, este sensor se encargará de regular el frio junto con la tarjeta.

















Aquí les dejo una imagen la forma más adecuada de usar este refrigerador para que no se sature y funcione adecuadamente… -18 grados en el freezer y 4 grados en el conservador de alimentos (la parte baja), eso dependerá del uso que le den, solo les doy una idea. La alarma encendida de rojo se activa cuando el freezer o el conservador de alimentos están caliente, indicando de esta forma la cliente que la maquina necesita ser observado… pero en este caso no por que acabamos de encenderla.





















¡Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Nextel:     51*106*6674
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674
Fallas Electronicas .com, Actualizado en: 11:28
Escrito por: fallaselectronicas- juan luis

37 comentarios :

Anónimo dijo...

consulta
muy buenos dias
tengo una heladera bosch ksu a la cual no le funciona el cooler.lo saco y lo conecto directo a 220 y funciona.verifico la tension del cable que lo alimenta dentro del freezer y la tension solo llega a 200 volts y el ventilador no arranca.
que puedes ser?
muchas gracias
marcelo rossini de san miguel pca de buenos aires .argentina.

JUAN LUIS dijo...

Marcelo…
Coloca un foco (bombillo) de 50 watios al mismo voltaje que el cooler y enciende el refrigerador… si no enciende es porque el voltaje no le está llegando adecuadamente. Debes revisar la tarjeta electrónica.
El problema puede estar en el triac o relay de la tarjeta, verifica si se está activando estos dispositivos.

Comenta para seguir.

Anónimo dijo...

JUAN LUIS UNA GUSTO Y GRACIAS POR TU RESPUESTA.
JUSTAMENTE EL TEMA ES QUE LLEGA VOLTAJE PERO SOLO 200 V QUE POR LO VISTO NO ES SUFICIENET PARA QUE MUEVA EL COOLER. LA RAREZA ES QUE EL COMPRESOR SI FUNCIONA.LO QUE DEBERIA MEDIR ES LA TENSION QUE ESTA LLEGANDO AL COMPRESOR.CALCULO QUE EN TEORIA DEBERIA SER LA MISMA DADO QUE AMBOS SE EXITAN SIMULTANEAMENTE NO?
PERO LO NOTABLE ES QUE ES COMPRESOR SI ARRANCA. VOSYA A MEDIR LA TENSION QUE ESTA LLEGANDO AL COMPRESOR SI VERIFICO EL MISMO VOLTAJE QUE EN LLEGA AL COOLER, NOQUEDARA DUDA QUE LA TARJETA ESTA DEFECTUOSA DADO QUE ME ESTA ENTREGANDO MENOS VOLTAJE QUE EL REQUERIDO.
VERE Y TE CUENTO COMO SIGUE.
UN GUSTO.
M GRACIAS Y SALUDOS.
MARCELO
SAN MIGUEL-BS AS-ARGENTINA.

JUAN LUIS dijo...

Marcelo…
Cuando me refería que coloques un foco o bombillo, me refería que lo coloques en donde debería ir el ventilador cuando haces una medición y no arranca lo que estas conectando es porque hay un voltaje fantasma, quiere decir que cuando colocas una carga como el ventilador o el foco se va a cero ese voltaje, debido al voltaje fantasma. Me gustaría saber si logras entenderme, este voltaje no tiene nada que ver con el comprensor, tu problema está en la alimentación hacia el ventilador. Entonces centra tu atención en el voltaje que viene de la tarjeta al ventilador. Si no puedes solucionar la tarjeta o es complicado lo que puedes hacer como emergencia es, conectar el ventilador a la línea que va al motor.

Comenta para seguir.

Anónimo dijo...

OK JUAN LUIS.AHORA SI TE ENTENDI CORRECTAMENTE.MUCAHS GRACIAS POR TU AYUDA.
SALUDOS.
MARCELO

Ariel dijo...

Hola ! tengo una heladera de este modelo que de ves en cuando se para y hace un sonido (tic tic tic) cada 3 seg. aprox. Zriendo la puerta por unos 2 minutos y luego cerrandola vuelve a funcionar.
Me pueden ayudar. . . . . .

Muchas gracias.

iat dijo...

Hola,
Tengo una heladera bosh KSU44 , quien comenz'o enfriando poco,(el freezer funcionaba correctamente) luego sin haber hecho ninguna reparaciòn volviò a enfriar por unos meses, y finalmente dejò de enfriar, esta vez el freezer comenzò a fallar tambièn. Como dato les digo que conectandola directo funciona, el compresor està funcionando bien y recibe el nivel adecuado de carga. Que les parece que sea? Agradecerè su diagnòstico.
ALEJANDRA

Vespunk dijo...

Hol, muy buena la pagina y veo que saben mucho, pero lastima que no estamos en el mismo país.....soy de argentina.
Tengo una BOSCH KSU 36 y funciona todo bien, pero tengo la luz de la alarma encendida, que podria ser?

Anónimo dijo...

Hola, me llamo franco y mi bosch fosfree 40 pierde agua x la parte inferior, y se sabe escuchar explosiones como si el hielo se rompiera, lo destape y en la base del serpentín se ve la escachar grande. Puede ser la resistencia. Donde se encuentra? Agradecería su información.

fallaselectronicas- juan luis dijo...

Franco, definitivamente la falla esta en el sistema de deshielo... por lo general la resistencia esta al rededor del serpentin un tubo delgado o,en la parte de abajo del serpentin como una "U" ancha...
saludos

rodolfo domenichini dijo...

hola soy rodolfo,tengo una ksu 36y no enfria abajo.resist.bien ,no se bloquea,cooler funciona pero creo que no lo suficiente,la tarjeta nueva,que puede ser.....
desde ta muchas gracias

fallaselectronicas- juan luis dijo...

en este modelo de refris falla mucho el jumper, la compuerta que hace el paso del aire frio hacia abajo.
saludos

Rodolfo Olivero dijo...

Tengo una KSU33 que no acciona el forzador, puse una placa nueva y hace lo mismo. Me podras dar tu opinion.
Rodolfo-
Campana-Argentina

fallaselectronicas- juan luis dijo...

Rodolfo algunos refrigeradores cuando son electronicas no enciende el ventilador mientras no hay frio dentro del freezer, es decir se debe esperar unos 20 a 30 minutos para que recien lance el ventilador.
por supuesto que se debe revisar el ventilador si esta en buen estado tambien el cableado del mismo.
saludos

Carlos Moreno dijo...

Hola amigo, primero agradecer que compartas su conocimientos con todos los asistentes a tu blog. Mi pregunta es si sabes donde puedo conseguir el repuesto para cambiar el jebe para el cierre de la puerta para una Refrigeradora Bosh SKU 40. Se a estropeado y como que pierde frio por la puerta grande (la de abajo). Gracias de ante mano.

fallaselectronicas- juan luis dijo...

Carlos, no son muy comerciales estos jebes. lo que se hace por lo general es, adaptar otro tipo, pero es necesario ver cual es el adecuado.
de que país escribes?
saludos

Carlos Andres dijo...

Tengo un refrigerador bosch ksu44 el problema es que el motor ventilador del evaporador no trabaja lo ensaye directo a un toma corriente y funciona cuando la conecto funciona el compresor bien agradezco su colaboracion

Carlos Andres dijo...

Hola ademas le tomo voltaje en el plug de conexión del ventilador y no me da voltaje deberia esperar 30 minutos para que funcione con el evaporador escarchado o que otra prueba puedo hacer, trabaja a 110 volt, agradezco su colaboracion.

fallaselectronicas- juan luis dijo...

Carlos, a veces los ventiladores no entran en funcionamientos mientras no congele el serpentín. estpera unos 30 a 40 minutos, si, no lanza revisa la tarjeta electrónica.
saludos

Carlos Andres dijo...

Gracias por tu aporte juan luis voy a esperar hasta que congele a ver que pasa y te cuento gracias.

Juan Pablo Dimas Luna dijo...

Tengo un refrigerador marca Bosch modelo frostfree 44 y comenzó a presentar falta de enfriamiento en la parte baja y congelamiento en el freezer. El led de alarma del freezer permanece rojo y luego se congelaba y después los hielos se hacían agua y se repetía el ciclo. Como yo no soy experto, llame al servicio técnico y después de estar revisando la parte trasera del refri dijo que la falla era el compresor. Por eso decidí revisar en la web y probé el compresor. Medí las terminales del compresor con un ohmetro y entre común y tierra no hay continuidad y entre común y bobina principal y bobina secundaria si hay continuidad. Con esto descarto que el compresor tenga algún problema.

Posteriormente conecté nuevamente el refri y detecté que continuamente hace "tic" y luego "tac" y colocando mi mano sobre el compresor, noto que después de aproximadamente 2 min y 10 segs de estar detenido el compresor, se escucha un "tic" y el compresor arranca, pero después de aproximadamente 10 segs se escucha "tac" y el compresor se vuelve a apagar.

Algún experto podría darme su diagnostico de que le esta fallando a mi refrigerador?

De antemano les agradezco su conocimiento.

fallaselectronicas- juan luis dijo...

Juan, si mediste las bobinas y no hay conexión de una de ellas con las otras dos, quiere decir que el motor esta abierto, por lo tanto no arranca. tienes que cambiar.
saludos

KlubPokupately dijo...

El saludo de Rusia. A mí el refrigerador Bosch KSU 4452040101, nueve años. Quién sabe, cuanto él consume la electricidad en los días. A mí no menos cinco kilovatio. Me parece esto mucho. Y cómo cuanto a usted en los trópicos???
Привет из России. У меня холодильник Bosch KSU 4452040101, девять лет. Кто знает, сколько он потребляет электричества в сутки. У меня не меньше пяти киловатт. Мне кажется это много. А как сколько у вас в тропиках???

daniel rios dijo...

hola juan tengo una heladera whilrpool , el frezer anda perfecto pero no llega frio abajo tenes idea que puede estar pasando?? gracias

daniel rios dijo...

la heladera es una arf434

fallaselectronicas- juan luis dijo...

este tema lo visto muchas veces, lee los comentarios, puedes entender mejor.
saludos

Marina dijo...

Hola, tengo una heladera Bosch ksv45 que por un falso contacto sufrió un incendio en el boton de apagado de la luz interna. Estoy intentando retirar el frente donde se encuentra el boton pero no encuentro la manera, me podrías dar alguna idea? Gracias por todo!!!

fallaselectronicas- juan luis dijo...

Mariana te dejo un link para que veas si es igual a tu caso:
Despiese de bosh ksu 45
saludos

LUIS MANUEL VIVANCO ROJAS dijo...

Tengo una coldex CN 38 , empezó con que no funcionaba el ventilador, le hice puente en paralelo con compresor , funciono bien pero un tiempo y ahora ya no enciende , porfavor tendrá en stock esta tarjeta , me urge, gracias.

fallaselectronicas- juan luis dijo...

Si eres de Perú Luis, no hay problema llama a mi teléfono, los números esta en el blog.
saludos.

hassim dijo...

Hola, tengo una heladera Bosch ksv42 a la que le dejó de funcionar el botón de apagado de la luz interna. Estoy intentando retirar el frente donde se encuentra el botón (en el zócalo que separa el freezer y la parte inferior) pero no encuentro la manera, me podrías dar alguna idea? Gracias por todo!!!

hassim dijo...

Ahh, soy de Argentina

fallaselectronicas- juan luis dijo...

hassim, te dejo este link para que puedas ver como se retira ese panel frontal:
http://fallaselectronicas.blogspot.com/2012/01/refrigerador-nevera-frigorifico-bosh.html
saludos.

Alejandro Silveyra dijo...

Hola Juan Luis, te cuento mi problema, el refrigerador se llena de hielo causando de esta forma que no enfríe en la parte de debajo del refrigerador, según la explicación en este blog puede deberse al fusible térmico que cuando se abre hace que no pase energía a la resistencia de deshielo, ahora como consigo esa resistencia para poder sustituirla con que nombre debo pedirla.
Soy de Argentina
Muchas gracias por todas las explicaciones

fallaselectronicas- juan luis dijo...

Lo primero es verificar si tiene continuidad el fusible térmico y saber así si esta bien o mal. no solo por el fusible se llena de hielo, puede estar pasando otras cosas, es necesario revisar adecuadamente para no cometer errores.
saludos.

Alejandro Silveyra dijo...

Juna Luis que pasa si puenteo el fusible termico?

fallaselectronicas- juan luis dijo...

Si solo es para prueba no pasa nada, solo ten cuidado que la resistencia no este cruzado o a tierra. OJO.... solo para prueba.
saludos.
