FALLA PUSH POWER PROTECT ERROR SONY SE APAGA

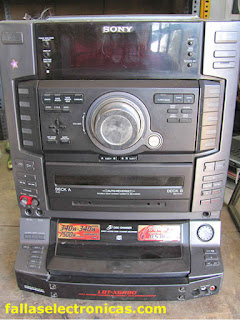

Muchas veces quise comentar y hacer un post a este tipo de equipo Sony tiene una falla en particular que vale la pena hablar de él. Se trata de un equipo Sony de muchísima potencia modelo HCD-XGR80… en lo partirla a mí me gusta este equipo porque es muy sencillo y a la vez muy fuerte son de esa tecnología que jamás debió pasar, tiene un trasformador de mucha potencia que puede soportar muchas horas de trabajo.

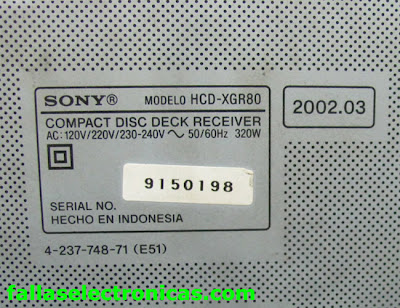

Adjunto la imagen de la nomenclatura.




































Al momento de conectar a la energía eléctrica este equipo se pone en modo de DEMO, tal como nos muestra la imagen.
















Encendemos el equipo y se pone en emisora, pero esto sucede solo por segundos para luego mostrar o entrar a la falla…

















La falla a la que me refiero este la que se presenta a continuación en las siguientes imágenes.
PUSH POWER PROTECT, esto sucede cuando hay un consumo excesivo de corriente y es captado por el micro y se protege, es una manera no técnica de explicarlo, para poder ser entendido por algunos usuarios.






























Esta falla por lo general lo causa el IC de audio, pero antes de sustituirlo debes profundizar un poco nuestra revisión, he tenido en muchas oportunidades que no fue generada por los IC de audio sino por algunos componentes desvalorizados como en esta oportunidad.
En la siguiente imagen tenemos el transformador el cual tiene varios fusibles, y resistencia tipo fusibles de bajo ohmeaje… cuando estos dispositivos están mal también ocasionan esa falla.




















En esta imagen tenemos los dos IC de audio uno encima del otro, como ya hicimos una revisión a la fuente y no encontramos nada, procedemos a revisar la etapa de audio.




















Antes de sumergimos en el amplificador de potencia retiramos el protect, para verificar si hay algún cambio, la verdad que haciendo esto solo vemos que ya no se protege es decir que ya no se apaga pero no hay ningún cambio, colocamos el multitester en la salida de audio y podemos ver que no está botando voltaje por estas salidas… procedemos nuevamente a conectar el protect y nos centramos en el audio.
















En imágenes tenemos el amplificador de audio de la parte de encima que pertenece a los súper woofer en la cual se debe usar una impedancia de 6 a 16 ohmios… si aprecian detenidamente la imagen verán que retiramos los dos conectores, esto hacemos para empezar a descartar paso a paso nuestro amplificador de audio y verificamos si tenemos cambios al desconectar estos conectores…. Efectivamente encendemos el equipo y ya no se apaga, procedemos a conectarle los parlantes en los conectores rojo y negro… tenemos audio, entonces nuestro problema lo redujimos a la tarjeta del woofer, la que ha sido desconectada.




















Entonces ubicado la falla y donde se origina procedemos a retirar la tapa de atrás y nos debe quedar más o menos asi, como se muestra en la imagen de abajo. No es necesario retirar ni el frontal ni la placa lateral del equipo, bastará quitar esta tapa y un par de tornillos que sostiene el amplificador de arriba (woofer).
















Como les mencionaba antes a veces este error no lo ocasiona el IC de audio, por eso es necesario revisar previamente los componentes asociados del amplificador de audio, es decir entonces, diodos zener, diodos de cristal (1N4148), condensadores electrolíticos, resistencias. En este punto queremos aclarar que en esta oportunidad encontramos dos resistencias desvalorizadas, justo las que están en medio, las de color plomo, son de 100 ohmios, se las encontró en 800ohmios y 2.3Kohmios.
Procedemos a cambiarlo y listo, ok al 100%, trabaja sin ningún lio, les cuento que en otras oportunidades encontré estas R´s alteradas, por tal motivo les digo que antes de cambiar un IC verifiquen cuidadosamente la falla.

27 comentarios :

Reymi dijo...

hola yo tengo el mismo problema que describes arriba pero en mi caso no es el amplificador de woofer y he revidado los dispositivos perifericos del stk y estan buenos al igual que el stk, por que lo cambie. que otras causa pueden existir???

Gracias....
Att:reymi then de republica dominicana

JUAN LUIS dijo...

Reymi…
Lo que tienes que hacer es retirar los dos amplificadores si los tuviese e ir probando y descartando uno por uno donde se encuentra el problema. Esta falla también lo ocasiona la fuente de alimentación asi que no estaría mal que descartes fuente revisando resistencias fusibles o voltajes, verificando si se encuentran en su orden.
Puedes desconectar el punto de protección trabajar sin parlantes, en realidad es muy sencillo revisar y sacar una conclusión de donde puede estar la falla.

Saludos, comenta para seguir.

Reymi dijo...

ok, gracias juan luis yo hice lo que explicas mas arriba sobre desconectar el protect y al hacerlo el radio aparenta trabajar normal pero no me da salida de audio, voy a probar con quitar el amplificador principal, ya te cuento.

gracias,

Reymi dijo...

saludos juan luis, retire el amplificador principal y el error desaparecio lo que indica que este esta dañado, mi duda es si algo podria estar causando que se dañe por que lo compre nuevo y me esta causando el error en el radio.

Gracias.

JUAN LUIS dijo...

Reymi….
Espero que hayas revisado esas dos R´s. cuando se alteran causan que el detector de error se proteja.
En cuanto si el error aparece en radio verifica si es asi, de serlo, es posible que esté mal el varicap. Retíralo y prueba.

Saludos.

Anónimo dijo...

Buenas noches mis saludos, la presente es para consultarle la sgte falla: Tengo un aiwa CX-Z840LH que entro por IC amplificador STK4142II, la cual se cambio y ahora enciende pero cuando se le sube el volumen por la mitad en la radio (sin sintonizar) se apaga y ni que decir del CD apenas se sube el equipo se apaga y hay que desconectarlo de la red electrica para poder volver a apreciar la falla, junto con el stk inicial, se quemo una resistencia de suministro del orden de los 22 ohmios a 1 watt si mal no recuerdo, son 2 y van junto al stk las cambie y ya no se alteran, me consegui otro stk (pensando que podria haber estado alterado el que me vendieron) pero igual hace la misma falla, tendra el diagrama de este modelo para poder tener una mejor apreciacion, o alguna pauta para poder dar solucion a este equipo, ya que he revisado a grosso modo los condensadores y demas componentes que rodean al stk y no he encontrado a simple vista nada mas alterado. Gracias por su atencion...

Saludos..

Miguel - Chincha..

israel ortega dijo...

mi problema es con un teatro en casa sony modelo
HBD-TZ210. empesare a hacer pruebas con los datos anteriores par ver resultados te estare escribiendonuebamente para avisarte y si me puedes hacer favor de checar mi modelo de teatro en casa gracias

jose dijo...

Buenas noches amigo juan luis, m pregunta es la siguiente, tengo el mismo estéreo k muestras en las ilustraciones y ase algunos días k se apagó estando conectado ala corriente, y pues lo desconecte y lo volví a conectar pero nadamas prende el led del botón de ensendido y cuando lo presionó para ensenderlo se apaga rápidamente sin mostrar nada en la pantalla ( pienso yo lo k pudo ocasionar el problema es k lo desconectaba diario de la clabija de la corriente por las noches y lo conectaba por las mañanas, según yo para orrar energía de luz jeje) pero orasi k tu eres el esperto y me gustaría k me ayudaras, k puede ser lo k ocasiona el problema muchas grasias espero tu respuesta.

fallaselectronicas- juan luis dijo...

jose, desconectar de la energía eléctrica mientras no uses, es lo mejor que haces.
tal parece que esta mal la fuente de alimentación... intenta encender con el control remoto, si no enciende definitivamente esta mal la fuente.
esto tiene que ser revisado por un especialista.
saludos

luis jimenez dijo...

Juan saludos
Yo tengo un modular samsung max vs 990 estaba escuchando musica a un volumen medio-alto pero tenia mi cel conectado a través de un auxiliar, entonces la canción comenzó a fallar como si estuviera dañado y en eso mejor apage el modular pero seguía sonando así que lo desenchufe y le desconecte las bocinas y lo volví a encender, cuando prendió estuvo como 5 segundos y apareció una leyenda que decía protec y se apago. Que crees tu que podría ser?

fallaselectronicas- juan luis dijo...

Es posible que el circuito integrado de audio este alterado... desconecta y vuelve a probar.
saludos

Fred dijo...

Hola es un gusto saludar desde El Salvador, Mi nombre es Fred, tengo un equipo de sonido Sony HCD-GX9900 que tenia la falla push power protec, para lo cual cambie el ic de sonido stk -411-550e y algunas resistesias, 1 de 1Ohm, 2 de 100Ohm c/u y dos ceramicas de 0.22K Ohm, lo cual sono bien como 15 minutos luego se escucho un sonido y solo una de las bocinas quedo con audio normal y la otra con poco audio, quisiera saber que se puede hacer en ese caso....

fallaselectronicas- juan luis dijo...

Fred, si compraste un IC generico de procedencia china a bajo costo, dale por seguro que la falla es tu IC... por que no colocas tu mismo IC y pruebas.
saludos

Fred dijo...

hola una vez mas el problema es que ya habian cambiado el ic en otro servicio y lo entregaron asi al cliente luego de revisarlo encontre lo antes descrito en mal estado y ya no dio el error push power protec, por lo cual ya no puedo colocar el que tenia. lo que he pensado es revisar una vez mas

fallaselectronicas- juan luis dijo...

Creo que es lo mejor que puedes hacer, si tiene doble IC, intercambia. revisa nuevamente todo los componentes, incluso el jack de audifono.
saludos

jose dijo...

Buenas noches amigo juan luis, anterior mente t avía echo una pregunta sobre mi estéreo como el que muestras en las ilustrasiones, k cuando lo conectaba ala toma de electrisidad solamente prendía el led de power y se apagaba rápidamente sin mostrar nada en la pantalla y m comentaste k el problema podría estar en la fuente de alimentación, lo cual el día de hoy desidi desconectar las conecciones del IC k ban arriba de la fuente d alimentación, y mire que el led ya no se apagó, volví conectarlas en su lugar y prendió el estero sin mostrar ninguna falla, hasta orita jeje y de hecho se escucha excelente, cres k el problema siga estando en la fuente de alimentación, o el reley puede ocacionar esas fallas?,, de antemano te agradeseria tu respuesta, muchas gracias amigo juan luis.

luis valdivia dijo...

hola amigo una pregunta en que parte te puedo encontrar lo que pasa que el mio tambien dice push protect power pero ya lo cheque y no tiene nada quemado oasi y tmb la charola dejo de funcionar quisiera poder saber en donde te encuentro gracias para saber mas a detalle que puedo haer o mepodrias ayudar gracias espero respuesta

hoellts romero dijo...

disculpen en mi estereo sale push power despues de que le subo volumen por que pasa eso

elizz dijo...

Ola tengo un stereo sony platiado estabs escuchando musica von el volumen alto y se escuchaba un ruido y de repente se apago. Yo no lo puedo abrir xq no me dejan qe mas puedo hacer

fallaselectronicas- juan luis dijo...

por lo general los Sony tienen problemas en los agudo de los parlantes, por ello se cruza el IC de audio.
saludos

JUANCHO MIX dijo...

q tal tengo un equipo sony genezi y me apareció la palabra push power protect me podrias ayudar mecionandome cuales fueron las posibles fallas gracias

fallaselectronicas- juan luis dijo...

Pudo fallar por: exceso de volumen continuo, parlante defectuoso, antiguedad del equipo, etc.
cómo revisar? en este post doy algunas pautas como hacerlo.
saludos

Luis Mateo dijo...

Hola soy Luis.
Disculpa tengo el sony LBT-XGR80, la falla es que cuando lo conecto a la alimentación eléctrica, este solo prende el led por un solo instante y se apaga, lo cual genera que no prenda.
Mi duda es cual es el problema que puede presentar.
Te agradecería que me ayudes.
Saludos y muchas gracias.

fallaselectronicas- juan luis dijo...

Luis, es posible que este mal la fuente de alimentación, puede ser micro... lo importante es descartar para ello se debe hacer mediciones básicas.
saludos

fitohentai dijo...

tengo un sony srt-av57 que me regalaron y trae la falla de protect
el antiguo dueño dijo que lo activo con el control remoto el cual perdió
realmente se puede hacer eso?
y de no ser así se podría reparar siguiendo tus instrucciones?
Saludos...

fallaselectronicas- juan luis dijo...

NO amigo, realmente tienes que tener conocimientos de electrónica, porque puede empeorar la situación de tu equipo.
saludos

Charles Steels dijo...

Saludos Tengo un JVC MX-55, Mi problema es que cuando lo enciendo no se escucha el sonido del RELAY para Enviar el sonido alos Parlante, y no tengo audio
