¿Como quitar resina dura de tarjeta electrónica de lavadora?

Es muy importante tener la técnica para poder quitar la resina dura que protege la tarjeta electrónica de la lavadora Electrolux. Siempre nos llega al servicio esta lavadora, pero este tipo de material puede venir en muchas marcas y modelos de lavadoras. el problema es cómo llegar a los circuitos electrónicos si está cubierto por una resina dura. Daré un tip cómo quitar sin dañar los componentes ya que traen muchos dispositivos por debajo, justamente donde vamos a trabajar, estos dispositivos son del tipo SMD.
quitar resina de tarjeta de lavadora electrolux
La tarjeta que esta con el recuadro azul es la que está cubierta con la resina dura, este material viene en su totalidad en la tarjeta y es un material muy duro. Muchas veces los dispositivos se recalientan a consecuencia de la dureza de este material porque no se disipa el calor. Este detalle hace que los componentes hagan falso contacto debido a la falta de disipación de calor y el falso contacto es el principal problema de este tipo de tarjetas.
mucha gente me pregunta si los componentes que están en la parte recalentada se alteran o desvalorizan, en algunos casos paso que si se alteran en otros no, entonces, es necesario de todas maneras hacer una revisión.
tarjeta electronica con resina dura lavadora
Empezamos entonces por preparar nuestra herramienta-casera que nos servirá para quitar la resina dura. Para ello necesitamos un destornillador plano, que no esté en uso, esto con la finalidad de usarlo como un pequeño cincel y nos ayude a retirar la resina de la tarjeta electrónica.
¿Cómo retiro la resina? muy fácil, ya con nuestra herramienta, colocamos la tarjeta electrónica de costado sobre la mesa, tal como nos muestra la imagen de abajo... colocamos el cincel al costado, busca la parte media y golpeamos con un pequeño martillo.
como quitar resina dura de tarjeta electronica
Como se muestra en la imagen, es la forma cómo vamos a ir desprendiendo la resina, una vez desprendida el primer pedazo, empezara a salir fácilmente. Si desean pueden ir calentado para que sea más fácil no hay problema siempre y cuando no se caliente mucho para no estropear los componentes SMD que están debajo.

herramienta casera para quitar resina

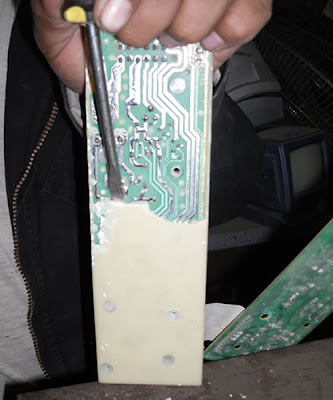

No se olvidar que se tiene que hacer con mucho cuidado de no desprender algún componente. Los golpes deben ser suaves y uniformes, tratando siempre de
colocar el destornillador en lugares donde no haya componentes que vayan a romper.
como reparar tarjeta de lavadora

La flecha amarilla indica el destornillador y la forma como debe ir sacando la resina.
cincel para quitar protector de tarjeta


El círculo rojo muestra el recalentamiento de la tarjeta.... solo se cambiaron 2 resistencias y quedo como nuevo.
como romper protector de placa de lavadora




Aquí tenemos la tarjeta totalmente limpia, listo para su reparación. en está oportunidad también quitamos el procesador para dar un re-soldado por si se movió. La muestra de como quitar el procesador lo mostraré en otro tema.
circuito electronico de lavadora electrolux


En este vídeo en el minuto 8:22 muestro la forma de quitar la resina dura a una tarjeta Electrolux. Como les mencione anteriormente, este tipo de material puede venir en muchos tipos de modelos y marcas de lavadoras, por tal motivo será muy importante saber y tener la técnica como retirar.
Este vídeo es completo y esta en dos partes, en ella muestro la reparacion y adaptación de los triac de motor... espero les guste, no se olviden valorar el vídeo.

125 comentarios

Escribir comentarios
jose-hc
AUTOR
01:50:00 Eliminar

saludos colega ,soy de Lima y al igual que ud tambien grabo las datas de los tvs chinos que ingresan a mi taller porque lo veo muy importante y necesario, ah muy buena la explicación, tambien quiero entrar en las reparaciones de lavadoras, les deseo exito con su página.
desde Lima-Perú
tecnijose
jose-hc@hotmail.com

Responder
avatar
23:12:00 Eliminar

Hola.

Primero que todo los felicito por el blog, esta excelente.

Tengo una inquietud sobre la reparacion de la tarjeta: yo destape la de mi lavadora y efectivamente tenia una zona recalentada, es la zona de la resistencia (link foto: http://www.imagengratis.org/?v=sam0257.jpg), la cambié pero el problema persiste. El problema es que la lavadora trabaja bien, pero cuando llega el momento de centrifugar, la lavadora trata de arrancar y para de inmediato con un ruido extraño y empiezan a parpadear los leds de enjuague adicional y centrifugado. mientras lavaba revise la temperatura de las resistencias, y pues estan trabajando normalmente, ademas que la resistencia que cambié no se ha quemado.

Tambien tengo otra inquietud: en la siguiente imagen: (http://www.imagengratis.org/?v=sam0259.jpg), vemos lo que supongo es un regulador de voltaje (digo, por la forma que tiene, pues la verdad es que no soy electronico sino mecanico jejejej), bueno, el caso es que se aprecian unas burbujas alrededor de ese elemento. Quisiera saber si eso es normal o significa que en ese elemnto tambien hay sobrecalentamiento.

Tambien he llegado a suponer que el problema del centrifugado sea de tipo mecánico ya que cuando va a centrifugar, la lavadora trata de arrancar, pero se para inmediatamente, lo digo porque tambien se siente un ruido extraño cuando pasa al centrifugado.

Les agradezco su atención y respuesta.

Saludos...

Responder
avatar
JUAN LUIS
AUTOR
22:52:00 Eliminar

Hola francisco, el objetivo del blog es enseñar a la gente que desea aprender. Bueno la verdad es que tus imágenes están muy buenas.
El transistor que pones en imagen es el regulador de la entrada de energía y la burbuja que se ve es parte de la resina… o puede ser un aislamiento.
Puedes hacer dos tipos de prueba en tu lavadora: 1.- retira la conexión del motor mientras esta en centrifugado para ver si hace esa falla… hazlo al momento que empieza a votar el agua y pasa al centrifugado desconectando el motor espera para ver si falla. Si sigue el problema puede ser el nivel de agua.
Tienes que tener algunos componentes para desacertar el problema… otro motor, nivel de agua, y un poco de conocimiento… pero si vas haciendo lo que te puedo ayudar bueno seguimos.
Suerte.

Responder
avatar
21:48:00 Eliminar

Hola que tal.

Por circunstancias laborales, me aleje un tiempo del blog, pero no crean que ha dejado de interesarme el tema.

Les cuento que mi lavadora sigue sin centrifugar, se le hizo mantenimiento al tambor, se limpio todo, le probe la bomba de agua, esta no tenia ninguna obstrucción ni suciedad.

Lo extraño es que cuando se le da un golpe suave en el panel de mandos, la lavadora funciona el centrifugado, por lo que he pensado en que pueden haber problemas en los pulsadores del panel de mandos.

Para mayor claridad, subi un video a youtube:

http://www.youtube.com/watch?v=F5Gj_XB8HvI

ahi esta mas o menos explicado lo que hice y el problema que se presenta.

Muchas gracias por la atención y de nuevo me disculpo por mi ausencia temporal.

Responder
avatar
JUAN LUIS
AUTOR
00:52:00 Eliminar

Francisco, te cuento que estas lavadoras sufren mucho de falso contacto o recalentamiento, lo que te aconsejaría es que desprendas la resina justo donde esta los triak en un aluminio y encontraras también triak pequeñitos que alimenta a la bomba y puede que uno de ellos este alterado, recalentado o en falso contacto… para que estés mas seguro de cuál de ellos es el triak de tu bomba de agua síguele el cable que viene de la bomba…. Ojo, tu lavadora no va a entrar a centrifugar si no drena el agua.
Saludos.

Responder
avatar
Anónimo
AUTOR
15:14:00 Eliminar

hola amigo te felicito excelente blog...ojala me puedas ayudar , mira tengo una lavadora electrolux EW22HD. LA CUAL se malogrado la fuente y al parecer la tarjeta dime como lo puedo retirar y si esas piezas son caras??? agradesco tu ayuda, saludos

Responder
avatar
JUAN LUIS
AUTOR
22:34:00 Eliminar

Hola migo anónimo, la verdad que si no sé de dónde eres no te puedo ayudar, porque no sé cómo se distribuye los repuestos que no se Perú… pero si no eres técnico, busca uno para que te de una alternativa, si se puede recuperar tu tarjeta o tienes que conseguirte otra.
Saludos.

Responder
avatar
chriss
AUTOR
11:58:00 Eliminar

hola juan luis mira etoy recien empezando con esto de las reparaciones , y la verda es la primera vez que voy a agarrar una lavadora electrolux ew22hd, me dicen que el problema es en la fuente y la tarjeta , lo que me gustaria saber es si es muy dificil retirar la fuente y la tarjeta o es como en una lavadora samsung o lg,y porque se quema la fuente de esta lavadora?y si es verda que al quemarse la fuente daña la tarjeta,los repuestos x lo que e averiguado son caros,espero me puedas ayudar o si tuvieras algun video tutorial seria excelente, gracias de antemano x tu ayuda.y vivo en el callo,saludos

Responder
avatar
JUAN LUIS
AUTOR
20:59:00 Eliminar

Chriss, yo soy de las personas que la mejor forma de aprender es malogrando, así que no te hagas problemas y bota el temor a un costado y dale para adelante si ya reparaste LG o Samsung ya no será difícil que repares este.
Si es una tarjeta con resina tienes que retirar la resina con cuidado… hay una parte de la tarjeta donde está el microprocesador, ese sitio si es un poco delicado, así que tienes que hacerlo con mucho cuidado.
Normalmente lo que se malogra en esta tarjetas es el condensador de fuente, sino me equivoco es de 1000uf a 25 voltios, cambia ese, después sufre de mucho recalentamiento, así que tienes que desoldar la tarjeta…
Si tienes fotos envía a mi correo para ver de qué manera te puedo ayudar.
Saludos

Responder
avatar
Anónimo
AUTOR
17:51:00 Eliminar

Hola tremendo blog te felicito, saludos desde Venezuela,para el amigo francisco vi el video en donde hace una prueba de centrifugado con la puerta abierta imposible que centrifuge tiene que puentear el interruptor de la puerta.

Responder
avatar
raul
AUTOR
19:41:00 Eliminar

buenas tardes amigo queria saber de que valor son las resistencias verdes del aplaca como estan recalentadas no se ve su valor gracias de antemano

Responder
avatar
JUAN LUIS
AUTOR
00:51:00 Eliminar

Ok Raúl, en la segunda imagen de este post hay 2 resistencias, en donde está el cuadro azul, las 2 resistencias del medio color rojo que son aproximadamente de 2 watios son de 33ohmios.
Saludos.

Responder
avatar
raul
AUTOR
10:36:00 Eliminar

gracias amigo de antemano de lo agradesco saludos las voy acomprar y a instalarlas en la tarjeta

Responder
avatar
JUAN LUIS
AUTOR
12:41:00 Eliminar

Ok Raú,l no hay porque, y cualquier cosa aquí estaremos.
Saludos.

Responder
avatar
raul
AUTOR
23:39:00 Eliminar

buenas noches otra pregunta amigo queria saber que cuando esta lavadora electrolux lava pero no exprime la falla lo origina la tarjeta o hay que revisar en otro lado y si es la tarjeta me podria decir expecificamente que es lo que se podria dañar en la tarjeta o que es lo que tengo que revisar gracias

Responder
avatar
JUAN LUIS
AUTOR
16:13:00 Eliminar

Raúl, la lavadora llega a expulsar el agua o se queda con el agua, porque sino bota el agua es posible que lo reconoce como error.

Saludos.

Responder
avatar
Anónimo
AUTOR
16:09:00 Eliminar

Hola:
Estoy un poquito desubicado, talves me puedas ayudar:
sucede que yo estoy en Lima por trabajo, tengo una lavadora que se ha malogrado la tarjeta, acá me piden el modelo pero no lo tengo, solo tengo estos datos:
Lavadora automatica marca LG, 5 Kg, Turbo Drum y no se que modelo es, me podría ayudar. Mil gracias.
Atte,

Segundo

Responder
avatar
JUAN LUIS
AUTOR
20:59:00 Eliminar

Segundo, fue tanta la invasión y la demanda estas lavadoras que vinieron lotes de lotes cada tres meses, por lo tanto el modelo cambiaba cada tres meses…. A eso se debe que en la tienda no te puedan vender una tarjeta porque es posible que no le haga a tu lavadora.
Lo que podrías hacer si vas a estar un tiempo en lima que tu familia te envié la malograda o que te envié el modelo de la lavadora lo pueden sacar de la parte de atrás hay una nomenclatura donde viene todos los datos.


Saludos, y suerte.

Responder
avatar
Anónimo
AUTOR
15:44:00 Eliminar

hola me llamo carlos de argentina, tengo un problema con la lavadora electrolux modelo lq10, el problema es: cuando entra en la funcion de lavado la lavadora empieza a girar como si estuviera en centrifugado cuando en realidad tiene q girar de un lado a otro, por favor si alguien me puede ayudar..

Responder
avatar
JUAN LUIS
AUTOR
20:28:00 Eliminar

Carlos, cuando entra a centrifugado drena el agua, o se mueve con toda el agua? Y cuando lo pones en centrifugado que hace? Drena el agua?

Comenta para seguir.

Responder
avatar
Anónimo
AUTOR
16:47:00 Eliminar

hola juanluis soy Carlos, disculpa por la demora, te comento q el lavarropa funcionaba de 10 es decir: hizo todo el lavado y cuando termino de drenar todo e l agua empezo a centrifugar entonces se volvio loco y no paro nunca de girar, al reloj lo pones en cualquier funcion q tiene el mismo y no hace lo q corresponde, por ejemplo q haga el lavado el lavarropa no lo hace como tiene q hacer. el lava rropa lo unico q hace es girar y girar. Puede ser q se joda el micro de la plaqueta elecronica, sabes como puedo medir los triac q estan en la plaqueta?? espero una respuesta favorable. gracias

Responder
avatar
JUAN LUIS
AUTOR
18:20:00 Eliminar

Amigo Carlos, por la forma como comentas tal parece que está mal uno de tus triak para identificar cuál es, hay dos formas: primero, sigue el color del cable que viene del motor para poder identificar cual de los triak es el que este cruzado… segundo, si no puedes identificar cual de los triak es el que está mal quita todos, lógicamente los que estén entornillados al aluminio enfriador y compáralos cual es que marque cruzado…. Compáralo con un multitester.

Un saludo amigo.

Responder
avatar
yolanda pinzon
AUTOR
12:08:00 Eliminar

la lavadora hase ciclo hasta cuando le toca sentrifugar el relog marca 2.3 y se para . yolanda pinzon caracas venezuela

Responder
avatar
JUAN LUIS
AUTOR
15:19:00 Eliminar

Yolanda, con respecto a esta falla usualmente se da por que la bomba de agua se encuentra en mal estado al no desaguar rápido la maquina lo reconoce como error y puede hacer cualquier cosa incluso apagarse.

Saludos.

Responder
avatar
walfer
AUTOR
12:34:00 Eliminar

Hola raul gracias de antemano por la respuesta a esta falla tengo una lavadora electrolux practica 8050p la cual tenia la tarjeta en corto y seguí tus consejos y prácticamente la recostrui pero ahora hace el llenado , el lavado pero se queda quieta al momento de botar el agua los pilotos no se apagan queda como en espera

Responder
avatar
JUAN LUIS
AUTOR
19:56:00 Eliminar

Walfer, al momento que se queda como en espera inclina la manguera y verifica si sale el agua y después de botar el agua debe entrar en centrifugado. Si es así, cambia la bomba de agua.

Saludos.

Responder
avatar
tecnijose
AUTOR
20:23:00 Eliminar

Muy bien dicho colega juan a esta clase de personas que solo buscan molestar o quizas no quiere que se difunda estos conocimiento hay que cortalos de raiz, quieren ser los unicos en tener conocimientos y que nadie aprenda, creen que todo se lo llevaran a la tumba . pero hay muchas personas como nosotros que nos gusta compartir.
Siga adelante colega le animo a seguir en su blog.
tecnijose
RED TECNICA PERUANA

Responder
avatar
paulina
AUTOR
22:30:00 Eliminar

hola amigo tengo un inconveniente mi lavadora no se mueve para nada, se escucha el sonido del motor, es electolux elav 8450. deseo saber cual es el daño y si los repuestas son muy caros.
de antemano te agradezco mucho por tu ayuda....
att: Santiago

Responder
avatar
JUAN LUIS
AUTOR
20:27:00 Eliminar

Dependerá de que es lo que está mal Santiago, si la caja de trasmisión es la que está mal si saldrá caro… pero si solo es la faja o correa, tienes un costo de más o menos 3 A 4 dólares americanos.

Saludos.

Responder
avatar
00:50:00 Eliminar

Hola Juan Luis, mi nombre Enrique Urrea, Vivo en Girardot Colombia, me parece muy bueno tu blog,
si requieres diagramas, manuales de servicio, me avisas y con gusto te comparto lo que tengo.
En el campo de la refrigeracion, tengo bastante informacion.
Saludos y adelante

Responder
avatar
JUAN LUIS
AUTOR
21:28:00 Eliminar

Amigo enrique, cualquier información por más pequeña que sea será bien venido… hay mucha demanda de información departe de colegas del mundo y si la tenemos por qué no compartirlo.
Cualquier cosa que quieras compartir envíalo a mi correo que esta al final del blog.

Un saludo especial.

Responder
avatar
Anónimo
AUTOR
14:04:00 Eliminar

FRANCISCO,LAS LAVADORAS ELAV8450 TIENEN UN INTERRUPTOR DE PUERTA ATRAS,A VECES SE SULFATA Y NO HACE BUEN CONTACTO, O AL CERRAR LA TAPA,LAS DOS PLATINAS NO HACEN CONTACTO ENTRE SI,CHEQUEA ESO.

Responder
avatar
Anónimo
AUTOR
13:14:00 Eliminar

hola Juan Luis, soy de San Antonio me llamo Feliciano Gutierrez mi lavadora es electrolux Ewli125fbgww, el problema es el sig. la prendo y comiensa a funcionar todo sin darle la partida,comiensa con cambios de lavado a centrifugado, y no para de llenar con agua al mismo tiempo te mando my correo felixguti1@hotmail.com o gmail.com de atte. muchas gracias.

Responder
avatar
JUAN LUIS
AUTOR
18:40:00 Eliminar

Feliciano, tal parece que está mal la tarjeta, directamente podría decirte que está mal el inversor, es el dispositivo encargado de enviar los pulsos a lo triac y estos a su vez activa los motores etc.

Saludos.

Responder
avatar
cinthya
AUTOR
05:43:00 Eliminar

Exelentes las clses y respuestas, yo trato de reparar lavadoras y siempre he buscado informacion de este tipo, hay quienes son egoístas y se quieren llevar el conocimiento a la tumba de Costa Rica pura vida

Responder
avatar
18:14:00 Eliminar

Hola soy d peru tngo una tarjeta d una elav electrolux el problema s al momento d enchufar la corriente c va al motor sin haber encendido la lavadora y no funciona el panel d control ...ojala puedas ayudarme spero tu rspta cdte bye

Responder
avatar
JUAN LUIS
AUTOR
21:19:00 Eliminar

Alberto…
Cuando las lavadoras hacen una función asi no hayan sido programadas es porque tienen un dispositivo en corto, esto ocasiona que la lavadora haga directamente esa función. Por lo general son los triac los que ocasionan este tipo de fallo.
Es importante un testeo de la parte de potencia y analizar ese punto.

Comenta para seguir.

Responder
avatar
18:06:00 Eliminar

Bien gracias x la rpta amigo ahora me podrias dcir como testeo los triac o con que instrumento puedo hacerlo para saber cual esta mal disculpa es la primera vez que me meto en esto espero tu rpta o pueds dcirme si tienes skype o whatsapps ??? Bueno grcias x sto de verdad

Responder
avatar
JUAN LUIS
AUTOR
00:08:00 Eliminar

Hhmmm Alberto…
Amigo si no tienes el conocimiento necesario para hacer el testeo creo que no estás preparado para el resto… es mejor que busques ayuda de un especialista.
Siento temor que vayas a malograr más de lo que está tu lavadora.

Saludo amigo y suerte.

Responder
avatar
10:41:00 Eliminar

No t preocupes s mí lavadora dame indicaciones quiero aprender lo que pace solo es mi responsabilidad gracias

Responder
avatar
JUAN LUIS
AUTOR
12:40:00 Eliminar

Jajajajj, ok amigo.
En la segunda imagen de este post hay un aluminio en forma de U, allí hay dos dispositivos entornillados, esos dos son los que dan el giro al motor, es decir horario, anti horario.
Adjunto un enlace para que veas otro tema similar. Puede aprender como sacar la resina si lo tuviese, para que puedas solucionar la falla de tu lavadora.
http://fallaselectronicas.blogspot.com/2011/01/como-reparar-tarjeta-lavadora.html

Saludos.

Responder
avatar
Anónimo
AUTOR
21:46:00 Eliminar

Saludos desde Ecuador tengo una lavadora elctrolux ewli06-D,esta lavando y de repente se apaga, quiere como arrancar y despues se apaga, por favor me puedes ayudar

Responder
avatar
23:34:00 Eliminar

hola tengo una lavadora ELECTROLUX ELAV 8450 del cual presenta el siguiente problema

el motor suena normal en la hora de lavar pero en la parte de adentro no gira es mas cuando va llenado el agua la "cosita2 que esta adentro se sale y flota conforme se va llenado , aca les muestro algunas fotos para que se de una idea del problema

http://img254.imageshack.us/img254/745/dibujo1aa.png

http://img28.imageshack.us/img28/3702/dibujo2ns.png

http://img580.imageshack.us/img580/4011/dibujo4dg.png

y una vez q el agua baja la cosita baja pero ya no en su lugar , muestro fotos

http://img9.imageshack.us/img9/3820/dibujo5rv.png

y tengo q ponerlo en su sitio para q centrifugue de lo mas normal

http://img52.imageshack.us/img52/6352/dibujo7y.png

muchas gracias y esperare un pronta respuesta que de seguro sera de mucha ayuda

Responder
avatar
JUAN LUIS
AUTOR
00:06:00 Eliminar

Alex…
En la parte del medio de la lavadora hay una tapa… primero retira la mariposa y veraz un tornillo en medio quita la tapa del medio de la mariposa y coloca la mariposa en su lugar ajusta el tornillo en el eje de la lavadora y ajusta con fuerza dicho tornillo. No coloques la tapita hasta hacerle una prueba a la lavadora y verificar que ya no se sale dicho tornillo.
Si no ajusta el tronillo quiere decir que esta robado (el hilo desgastado), por lo tanto no ajusta. Ve a una tienda de repuestos de lavadora y lleva la muestra, para que te den una y vuelves a colocar como estaba.
Comenta para seguir.

Responder
avatar
Anónimo
AUTOR
19:00:00 Eliminar

Hola tengo una lavadora americana whrilpool gold, le cambiaron el acople por que se quebro cuando la probaro solo lavo una carga y no hiso mas nada,no hace ruido nada esta casi muerta solo por algunos botones que prenden pero no hace absolutamente nada. mi nombre es hellen

Responder
avatar
Anónimo
AUTOR
06:51:00 Eliminar

Hola soy de Mexico DF, mi nombre es hellen,mi pregunta
tengo una lavadora americana whrilpool gold digital, le cambiaron el acople por que se quebro cuando la probaro solo lavo una carga y no hiso mas nada,no hace ruido nada esta casi muerta solo por algunos botones que prenden pero no hace absolutamente nada, De ante mano gracias.

Responder
avatar
08:21:00 Eliminar

saludos

quisiera saber de que valor es la resistencia que hay que cambiar ya que tengo exactamente el mismo problema favor ayudenme con esto gracias

Fernando Paspuel
Quito Ecuador

Responder
avatar
Anónimo
AUTOR
10:29:00 Eliminar

saludos, amigo me podrias facilitar el diagrama electrico de la lavadora electrolux modelo EWEF086DBGW/GP/GD. Soy WILLIAM PEREZ de CARACAS VENEZUELA.

Responder
avatar
Anónimo
AUTOR
22:22:00 Eliminar

saludos amigo soy pedro por favor podrias proporcionarme el circuito electrico de lavadora electrolux mod. elav 8450 gracias de antemano.

Responder
avatar
Anónimo
AUTOR
01:30:00 Eliminar

Hola que tal amigo, muy bueno el blog , tengo un problema con la lavadora electrolux elav8450 no centrifuga y no lava ya revise el motor la bomba de agua ,el condensador el presostato todo esta ok ,el swith de la tapa tambien hay contacto el eje de trasmision tambien esta ok el drain motor tambien ok , la duda es mi tarjeta de control que componentes pueden haberse alterado , esos dos triac que controlan la etapa de potencia del motor prodian estar defectuosos que otros componentes podrian estar defectuosos , y dime si esos dos triac controlan lo que es el lavado y centrifugado del motor ...espero tu pronta respuesta..

Responder
avatar
Harry Joha
AUTOR
11:23:00 Eliminar

Hola amigo soy de ECUADOR, tengo un problema con una lavadora electrolux EW22HD, ésta enciende los leds de la placa de mando pero cuando se presta a pedir agua se va a error y los leds sólo quedan parpadeando. Que puede ser??

Responder
avatar
13:16:00 Eliminar

Harry, sustituye el presostato... vas descartando y empieza por este dispositivo.
saludos

Responder
avatar
Anónimo
AUTOR
12:36:00 Eliminar

Amigo mi lavarropa electrolux ew 1007 no hace el lavado ya le cambie el motor igual no funciona intenta arrancar y no hace ya le cambie en capacior también soy de CDE

Responder
avatar
Anónimo
AUTOR
17:26:00 Eliminar

muy buen dia, juan luis es muy grato saber que existen personas que les gusta compartir sus conocimientos le envio muchas felicitaciones por sus aportes.

Responder
avatar
21:05:00 Eliminar

hola, buenas noches amigos tengo una lavadora whirlpool mercury ,por favor nacesito ayuda con la tarjeta electronica tiene malo el micro y el cristal deseo saber quien me vende plano electronico de la tarjeta.

Responder
avatar
00:08:00 Eliminar

Richard, es muy dificil encontrar esa info. si ya tienes el diagnostico es sólo cuestión de conseguir el repuesto... e decir si lo consigues.
de que país me escribes?
saludos

Responder
avatar
Argelio Paz
AUTOR
18:12:00 Eliminar

Saludos, amigos; una inquietud, tengo una lavadora electrolux que no da ningún tipo de señal en el panel; revise continuidad en los conductores, fusible de linea, electroválvulas, bomba; por favor orienteme para localizar la falla,a simple vista no se ven anomalías en la tarjeta. Argelio Paz

Responder
avatar
01:11:00 Eliminar

la tarjeta es con resina dura? o con silicona? que pruebas y mediciones hiciste?
saludos

Responder
avatar
10:00:00 Eliminar

lavadora electrolux turbo solo enciende led y titila al momento de presionar power y no hace mas nada

Responder
avatar
19:57:00 Eliminar

hola amigo felicitaciones por compartir conocimientos es bueno saber que hay personas tan buenas como usted mire me llego una lavadora electrolux modelo EWIA-16F30SJW el problema que le acoje a esta lavadora esque prende e intenta llenar el agua y se pone primero error EC Y luego sale error EA le e revisado bomba de entra de agua,bomba de salida de agua ,el sensor de puerta esta muy bien ,el drain le funciona muy bien la transmicion esta perfecta ayuda porfavor

Responder
avatar
00:49:00 Eliminar

Rolando, respondí este comentario en otro post. no dejes comentarios en varios post, de esa manera no podrás recibir los comentarios que respondo.
saludos

Responder
avatar
Roy Luna
AUTOR
14:38:00 Eliminar

lavadora SAMSUNG Modelo WA80N3
hace 3 días
Ante todo buen día, mi problema es el siguiente que cuando enciendo la lavadora, ponga cualquier programa doy inicio se activa la bomba de desagüe y dentro de unos 5 a 10 segundos se apaga y en la tarjeta se me prenden todo los leds de nivel de agua + led de centrifugado .

PD: ya revise problemas de continuidad y termnales sulfatados y todo anda bien.

espero una pronta respuesta gracias de antemano.

Responder
avatar
17:27:00 Eliminar

Roy, te pido por favor que no dejes mensajes sobre la misma falla en varios post, eliminé uno que dejaste en otro post.
en cuanto a tu falla, es posible que este mal el triac de bomba de agua (el dispositivo encargado de energizar el triac de bomba).
sobre este tipo de falla tenemos temas relacionados a este.... busca en el menú de lavadoras.
saludos

Responder
avatar
Roy Luna
AUTOR
19:13:00 Eliminar

la verdad te enviare la foto de la tarjeta y espero me puedas guiar cual seria el triac de la bomba de agua muchas gracias y feliz año nuevo.

Responder
avatar
13:54:00 Eliminar

Saludos Juan, tengo una lavadora digital Marca Whirlpool Mod. 7MWT9899W, el asunto es que antes de que dejara de funcionar hacia pitidos antes de comenzar un ciclo y solo abriendo la tapa y cerrándola comenzaba el lavado, hasta que dejo de funcionar, el técnico saco la tarjeta y dijo que había que cambiarla, te mandare la foto.
La tarjeta me sale en $175.00 dollares americanos lo que se me hace un exceso, crees que tenga reparación la tarjeta?
En espera de tu respuesta te mando un cordial saludo desde México.
Atte. Abraham Rodíguez

Responder
avatar
20:49:00 Eliminar

Abraham, si cerrando la tapa se te solucionaba la falla, es posible que el problema sea el interruptor de tapa o puerta.
las tarjeta si se solucionan, pero depende del tipo de falla y el tipo de tarjeta.
saludos

Responder
avatar
16:41:00 Eliminar

Hola Juan Luis te escribo desde Venezuela, tengo una falla en una lavadora electrolux EWL126 AQUA PLUS de 12 KG, la falla era que eventualmente no paraba el llenado. Hasta que definitivamente no paro de llenar. Cambie el sensor de nivel de llenado y aun la falla se mantiene que me puedes recomendar. Gracias Jesus Jorge

Responder
avatar
23:21:00 Eliminar

revisa la manguera que va conectada al nivel de agua, suelen picarse, romperse, quebrarse... si esta bien. sopla por ella hacia la tina, no hacia el nivel. esto se hace para limpiar el bombin de la tina.
saludos

Responder
avatar
08:05:00 Eliminar

Hola Juan Luis, eso que me recomiendas fue lo primero que hice antes de decidir cambiar el sensor de nivel. Con el nuevo sensor y seleccionando el nivel minimo de lavado sople a través de la manguera y el llenado no se detiene. Ya probe tambien las válvulas de llenado y funcionan bien. Saludos,

Responder
avatar
00:12:00 Eliminar

Jesus, algunas lavadoras tienen un circuito integrado que trabaja con el nivel de agua, no se si sea tu caso... es necesario verificar la tarjeta.
saludos

Responder
avatar
21:32:00 Eliminar

buenas noches,tengo una consulta con EW22HD,bota el agua pero no centrifuga,es problema de tarjeta y cuantas tarjetas lleva el modelo...y donde las ubico fisicamente.,mil gracias de antemano.

Responder
avatar
17:52:00 Eliminar Este comentario ha sido eliminado por el autor.
avatar
22:07:00 Eliminar

si te puedo ayudar pero necesitamos la tarjeta que vas a adaptar para poder comparar que es lo que necesitamos.
saludos.

Responder
avatar
23:05:00 Eliminar Este comentario ha sido eliminado por el autor.
avatar
20:43:00 Eliminar

Sería bueno que tengas el plástico donde va la tarjeta de la samsung y el cableado... si cuentas con esto es más fácil.
saludos.

Responder
avatar
21:00:00 Eliminar Este comentario ha sido eliminado por el autor.
avatar
10:01:00 Eliminar

eso si va ser un poco difícil, tienes conocimiento de electrónica?
saludos.

Responder
avatar
18:08:00 Eliminar

amigo felicitaciones por su blog quisiera que me ayudara con una falla , mi lavadora no centrifuga ,la bomba sigue trabajando pero no arranca solo se escucha la bomba ,el motor esta bueno por que lava

Responder
avatar
01:57:00 Eliminar

esa falla se da en la tarjeta electrónica, es posible que este mal el triac de bomba de agua.
saludos.

Responder
avatar
11:31:00 Eliminar

hola . por favor si alguno me puede ayudar, tengo esta placa pero no se que se conecta a los terminales ya que cortaron los cables y no puedo saber como se conecta. gracias

Responder
avatar
09:26:00 Eliminar

Fernando de esta placa hay 2 modelos una que tiene 2 conectores a cada extremo y el otro como este que tiene un conector cerca a los triac (aluminio). comenta para seguir. Me gustaría que enviaras fotos para ver como ayudarte... las imágenes las puedes enviar a mi correo, los datos están más abajo después de los comentarios.
saludos

Responder
avatar
JESUS ORTIZ
AUTOR
15:03:00 Eliminar

Excelente blog.. Quisiera saber de que valor es la resistencia que hay que cambiar ya que tengo exactamente el mismo problema, retire toda la resina de abajo correctamente pero no puedo saber el valor de las resistencias a reemplazar..Gracias desde vzla

Responder
avatar
10:33:00 Eliminar

saludos...tengo un problema con la tarjeta y es q prende todos los leds y quedan fijos....y la lavadora noi hace nada.. es la misma tarjeta de tus imagenes...AYUDA...

Responder
avatar
00:55:00 Eliminar

tal parece que el problema es la tarjet y especificamente el micro, si es así tienes que ir pensando en una tarjeta.
saludos.

Responder
avatar
jose ruiz
AUTOR
20:15:00 Eliminar

Saludos, tengo una tarjeta electrónica de lavadora Frigilux (tarjeta electrónica cti h 11 03), es la misma Electrolux de display Lcd. Les cuento, presenta recalentamiento en la fuente, ya cambié los 2 electrolíticos (de 470uf y el de 1000uf) presentaban una lectura alterada. pero tratando de sacarlos de la placa, dañé una resistencia que va en paralelo de otra resistencia de 50k, lo se porque para poder medirla corte la pista y procedí a medir. Mi pregunta es: es posible que la resistencia que dañe sea del mismo valor o de un valor distinto? esa si no la pude medir porque se partió y se le borró el código de colores. se serviría de gran ayuda la repuesta de alguien con experiencia. gracias

Responder
avatar
10:56:00 Eliminar

Jose, no es necesario que dejes en varios post el mismo comentario, tuve que eliminar el otro para responder este.
con respecto a tu falla, voy a ver en mis archivos lo que me pides, pero si tienes imágenes lo puedes enviar a mi correo, los datos están al final de los comentarios.
saludos.

Responder
avatar
19:28:00 Eliminar

saludos amigo desde ecuador tengo una lavadora Electrolux ELAV 8450 coje el agua bien , lava perfectamente a la hora de botar el agua no bota, el motor es nuevo, le hice una coneccion a los cables del motor para ver si llega la corriente, le puse un foco y comence nuevamente el ciclo y pasa que a la hora de botar el agua se prendio y se apago inmediatamente el foco eso quiere decir que si llega la corriente y no esta roto ningun cable alusco que la tarjeta no envia la orden que se prenda el motor , que puedo hacer? que cambio? o estara haciendo un falso contacto , ayudame porfavor....mil gracias

Responder
avatar
19:41:00 Eliminar

Es posible que este mal el triac que alimenta la bomba de agua, tienes que llegar a ese dispositivo siguiendo el cableado del mismo hasta la tarjeta electrónica.
saludos.

Responder
avatar
21:54:00 Eliminar

saludos amigo, osea tengo que retirar toda la resina de la placa para llegar al triac o a que altura mas o menos esta ubicado el triac que mencionas? para retirar solo esa parte
tengo una inquietud a su correo le envie unas fotos de la placa de atras, donde se encuentran los leds, en una parte del circuito donde esta señalado esta quemado el circuito talvez sera esta la falla , podre hacerle talvez un puente o no tiene nada que ver esa parte y solo sera el triac , te agradesco machisomo por la ayuda

ahh y esta super tu blog
saludos

Responder
avatar
23:46:00 Eliminar

Gracias amigo, no creo que este quemado la pista como mencionas, suele sulfatarse y parece como si estaría quemado.
el triac de bomba es el que esta frente a los que están en el aluminio. solo quita esa parte.
saludos.

Responder
avatar
21:41:00 Eliminar

saludos mi amigo, te agradezco por la ayuda brindada, ahora mi lavadora esta funcionando de maravilla, hay pocas personas como tu que brindan sus conocimientos para ayudar a los demás, te lo adradezco de corazon y que dios te bendiga.

saludos

Responder
avatar
23:43:00 Eliminar

Que bien amigo, si te ayudó este portal, puedes colaborar con el, compartiendo y dando like al los mismos.
saludos.

Responder
avatar
12:37:00 Eliminar

buenas tardes amigo tengo un problema con una lavadora acqua turbo electrolux enciende pero no hace nada y me presenta el error EC que debo hacer cambie los triac y sale el mismo error

Responder
avatar
07:54:00 Eliminar

es posible que tengas problemas en la fuente de alimentación de la tarjeta electrónica. o algún componente como el sensor de puerta bomba de agua este re-calentados.
saludos.

Responder
avatar
Unknown
AUTOR
13:33:00 Eliminar

buenas tardes mis queridos hermanos soy del estado anzoategui venezuela los felicito por sus aportes y ayudar a la comunidad que se interesan en la electrónica soy un nuevo seguidor estoy interesado en obtener un poco mas de conocimientos en la parte de lavadoras gracias y mucha suerte que dios los bendiga.

Responder
avatar
16:40:00 Eliminar

BUENAS TARDES SOY DE VERACRUZ MEXICO Y ME GUSTA MUCHO EL BLOG APRENDO MUCHO GRACIAS JUAN LUIS

Responder
avatar
Sammy Pink
AUTOR
10:07:00 Eliminar

Hola Juan Luis te felicito por tu labor desde colombiano y espero me ayudes ,tengo una lavadora elextrlux8050p la cual de un momento a otro se paro y no funciona no se nada de lavadoras pero soy curioso ya revise atención y llega inclusive hasta el fusible pero a partir de hay ya no hay gracias por tu ayuda Dios te page

Responder
avatar
22:32:00 Eliminar

amigo, no explicas cual es problema que tiene... si no enciende nada, puede ser problema de tarjeta. Para ello si necesitas conocimeinto de electrónica por las mediciones básicas que se necesitan hacer.
saludos.

Responder
avatar
23:53:00 Eliminar

Buen día amigo, tengo una pregunta, mi lavadora es una Frigilux modelo oceanic de 6kg, la falla que presentan es que al momento de lavar el motor gira en sentido horario bien pero al sentido contrario gira lento y suena raro el capacitor, pensé que era el motor pero ya lo chequee y está excelente, le cambie el capacitor y pasa lo mismo.... Me tomé la libertad de desmontar la tarjeta y veo que los Triac se ponen muy calientes, lo malo es que la tarjeta está sumergida en silicona transparente en ves de la resina,¿ como podría eliminar esa Silicona? Agradecido por tu ayuda.

Responder
avatar
@Setup_ve
AUTOR
11:40:00 Eliminar Este comentario ha sido eliminado por el autor.
avatar
@Setup_ve
AUTOR
11:45:00 Eliminar

Epale amigo, saludos desde Venezuela. Excelentes videos... Tengo una pregunta... Tengo una Elextrolux ELAV 8450. La misma que tienes en el blog... Hace meses empezó a fallar, a veces no centrifugaba y otras veces si... batia y llenaba normal... Botaba el agua pero llego el punto que dejo de centrifugar... Asi que le hice un switch de centrifugado en paralelo y funcionó... Recientemente comenzo a fallar en que a veces batia y a veces no... Llegando el punto en que ya no bate... Llena normal, cuando es el ciclo de batir parpadea el led como si estuviera batiendo... Termina su ciclo de batir (sin hacerlo) y bota el agua... Crees que sean los triac? Me parece por lo que vi en este video, pero me gustaria estar seguro y contar con tu experiencia amigo...

PD: Medí los triacs montados en la placa.. en el primer triac De la patilla A1 y G me da una medida en la escala de diodos que es la misma de continuidad, de 080 ohms. En el segundo me da una medida de 086.. de la patilla A1 y A2 no mide nada, tampoco de la A2 y G... Luego medí de la patilla A1 y luego la A2 hice un puente de A2 a G y solté G... Pero no se mantiene el valor... Es decir no dispara.. Es asi? Los dos triacs son t1620700

Responder
avatar
Unknown
AUTOR
01:31:00 Eliminar

Buenas. Tengo una electrolux automática una día estaba lavando normal y de pronto dejó de funcionar, enciende el panel de funciones pero no arranca a llenar ni a centrifugar, como al mes la enchufe y cumplió con sus ciclos normales solo una carga y luego volvió a morir, como a 2 meses paso lo mismo prendió lavo una vez y volvió a morir, uno d los tecnicos q la han revisado dijo q la tarjeta esta desconfigurada q con un reseteo volvía a funcionar pero no supo resetearla, todos los componentes mecánicos fueron revisados y están perfectos ya q la lavadora no tiene ni un año de uso. Cual podría se el problema? Y como se arreglaría? Muchas gracias

Responder
avatar
01:33:00 Eliminar

Buenas. Tengo una electrolux automática una día estaba lavando normal y de pronto dejó de funcionar, enciende el panel de funciones pero no arranca a llenar ni a centrifugar, como al mes la enchufe y cumplió con sus ciclos normales solo una carga y luego volvió a morir, como a 2 meses paso lo mismo prendió lavo una vez y volvió a morir, uno d los tecnicos q la han revisado dijo q la tarjeta esta desconfigurada q con un reseteo volvía a funcionar pero no supo resetearla, todos los componentes mecánicos fueron revisados y están perfectos ya q la lavadora no tiene ni un año de uso. Cual podría se el problema? Y como se arreglaría? Muchas gracias

Responder
avatar
15:54:00 Eliminar

Buenas tardes.Compartire mi inquietud.Estoy por arreglar una tarjetas de las aca posteada. Su falla es que enciende y parpadean las luces una vez conectada a la corriente y sin parar. Que componente me esta fallando? Tuvo un recalentamiento por donde se encuentan los diodos. ME PODRIAN AYUDAR POR FAVOR??? DE ANTE MANOS GRACIAS. JOSELYN DESDE VENEZUELA... SALUDOS

Responder
avatar
22:25:00 Eliminar

es necesario hacer mediciones básicas para poder determinar la falla... reparar no es simplemente el cambio de piezas sino determinar cual es el dispositivo en mal estado.
saludos.

Responder
avatar
10:06:00 Eliminar

Buenos días hermsno jese luis, desde caracas Edgar MNontero excelente tu bloks, cuando la lavadora presenta en el panel error EA con y sin accesorios instalados quiero decir con la tarjeta afuera.

Responder
avatar
17:04:00 Eliminar

Hola como estas, me llamo robert soy de Venezuela trabajo reparando equipos, recientemente me llego al taller una lavadora con una tarjeta invensys 06482 idéntica a la foto que tienes al inicio del tutorial, le quite la resina dura como dijiste, verificando me di cuenta que los pulsadores estaban malos en este caso 4 de los 5 pulsadores, opte por cambiarlos todos, por otra parte verifique todos los triac (6) y ninguno tiene fuga, el motor de la lavadora lo verifique aparte y esta en buen estado. el problema que tengo es que cuando conecto la tarjeta y conecto la lavadora a la alimentación eléctrica los led enciende, el motor trata de arrancar y luego se apaga, qué puede ser? lo único que no he verificado es el condensador electrolítico que tiene creo que es de 1000 micro faradio de 10 voltios.Me puedes ayudar con mi problema?

Responder
avatar
01:52:00 Eliminar

esto lo hemos explicado muchas veces en el blog, en el comentario, pero podría tratase del poliester azul o verde que tiene, aparte de los dos de la fuente o uno creo.

Responder
avatar
10:03:00 Eliminar

Saludos soy de Venezuela,tengo una tarjeta idéntica a la que usaste para explicar como remover la resina. Necesito tu ayuda es posible que me envíes por Email la foto de la placa, es que en mi caso yo removí la resina pero dañe una parte de la pista y necesito hacerle un puente y quiero ver como es la placa originalmente para poder hacer la reparación. Este es mi correo robert21.camacho@gmail.com

Responder
avatar
10:19:00 Eliminar

pero la imagen completa está en lo último del post.

Responder
avatar
13:08:00 Eliminar

así es, pero cuando trato de ver mas de cerca la imagen se distorsiona por completo y no logro ver bien la placa y como esta conectado la resistencia(361) y condensador smd una de las patas del tric 600T. ya que estoy casi seguro de que allí esta en problema cuando realice el puente.

Responder
avatar
15:02:00 Eliminar

ok amigo envía a mi correo una solicitud para poderte enviar, los datos están al pie de los comentarios o en el menú en "contacto"

Responder
avatar
09:11:00 Eliminar

Buenos días, como me indicaste ya te envie una solicitud por Email. Gracias por tu ayuda

Responder
avatar
18:35:00 Eliminar

hola como esta, ya te envie la solicitud de la foto de la placa.
de verdad agradeceria tu ayuda

Responder
avatar
11:42:00 Eliminar

estuve buscando estas imagenes para enviar el que necesitas, pero no la puedo encontrar como tengo mucha información sobre este tipo de trabajos la verdad que no se en cual de mis disco duros está.

Responder
avatar
16:56:00 Eliminar

pk entiendo, cuando la encuentres por favor me la envias. Gracias

Responder
avatar
18:53:00 Eliminar

Buenas noches amigo tengo una lavadora samsung wa19w9. Te cuento que se fue la luz repetidas veces y lavadora no encendió mas. No hace nada.... No le tenia protector soy d venezuela. Que puede estar sucediendo con la lavadora?

Responder
avatar
12:41:00 Eliminar

es posible que se haya protegido por descarga eléctrica, puede ser el fusible, pero es necesario revisar y le tienen que hacer mediciones básicas.

Responder
avatar
21:19:00 Eliminar

hola migo como estas?
pudiste encontrar la fotografía

Responder
avatar
21:29:00 Eliminar

la verdad no amigo, tengo un disco duro colapsado y según mi hijo me dice que podría estar ahy.

Responder
avatar
Unknown
AUTOR
02:07:00 Eliminar

Buenas noches, soy de Argentina, tengo una lavadora gafa 7500,acá electrolux es propietaria de gafa, las plaquetas son prácticamente iguales, salvo que tiene un display numérico, la falla que presenta es que al conectarla a la red electrica los led y el display se quedan intermitente indefinidamente, cuando deberían encenderse y apagarse solo una vez hasta que se presione el botón de encendido y hay sí se tendría que encender esperando la selección de un programa. Podría orientarme con esta falla? Desde ya muchas gracias.

Responder
avatar
09:41:00 Eliminar

sería necesario trabajar con la fuente de alimentación aunque lo dudo, parece que fuese microprocesador... se tiene que hacer mediciones básicas.

Responder
avatar
20:01:00 Eliminar

Buenas noches amigo, estero que estés bien, disculpa la insistencia es que me urge reparar esta tarjeta y quisiera saber si pudiste encontrar la foto. Por otra parte quisiera saber si puedo enviarte una foto de la tarjeta que tengo, así puedas ver mejor mi dilema, en donde debo colocar el puente.

Responder
avatar
20:19:00 Eliminar

tengo las fotos de otro placa pero es de la parte de la fuente de alimentación y esta placa es con display, es decir tiene pantalla... la tuya es idéntica a esta?

Responder
avatar
20:38:00 Eliminar

te voy a enviar la foto, en unos minutos.
