COMO PROBAR BIMETAL MABE



36 Comentarios

Muchos amigos me consultan como se debe hacer el reconocimiento cuando un bimetal está en buen estado. Y la verdad que hay una manera sencilla… a continuación tengo dos imágenes de bimetales las cuales vienen en los refrigeradores Mabe.

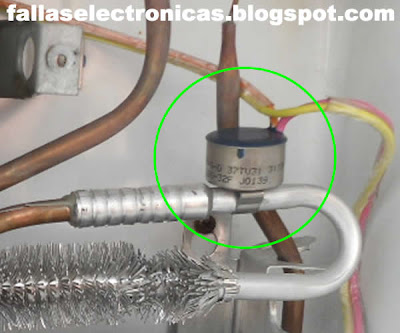

Estos dispositivos por lo general viene enganchado al tubo de retorno de gas al motor, es decir al tubo de salida del gas.

































Esto es la manera como lo debemos extraer para poder hacer las pruebas correspondiente, a un extremo queda el terminal que va conectado a la resistencia, y el otro se debe cortar a unos 20 centímetros (8 pulgadas)… para que después podamos unirlo sin ningún problema.




















Para empezar con la prueba colocamos el bimetal en un refrigerador que este operativo, en un vaso con agua muy helada, con un trozo de hielo. Lo dejamos reposar por unos 20 a 30 minutos…

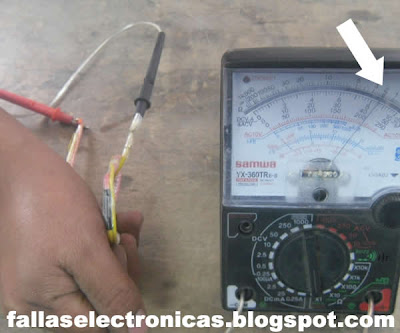

Lo sacamos, y lo probamos con el multitester, no debe marcar resistencia, tiene que ser continuo, en la imagen nos marca un poco me disculpan por eso pero el multi andaba un poco mal con la batería… entonces comprobamos que el bimetal está bien eso quiere decir que está cerrando el SW…

















Para terminar con la comprobación empuñamos el bimetal contamos que tiempo dura en abrir el SW y no abrimos la mano hasta que el bimetal marque abierto.


















En esta imagen podemos apreciar que el bimetal abrió, la prueba es sencilla… el bimetal cumple una función importante ya que es el interruptor de energía que vienes del timer y llegar a la resistencia, de esta manera la resistencia deshiela la acumulación en el freezer.
PD: el bimetal metálico se hace la misma prueba.























¡Servicio técnico en Lima!
Representante Exclusivo de
fallaselectronicas.com
Nextel:     994242689
Movistar:  99 – 980 – 7729
Claro:       98 – 611 – 1674

36 comentarios

Escribir comentarios
SAMUEL VALENZUELA DE TEPIC NAYARIT
AUTOR
03:35:00 Eliminar

BUENO COMO CADA MAISTRITO TIENE SU LIBRITO YO LE HAGO DE ESTA MANERA PARA PROBAR EL BIMETAL PRIMERO CHECO LA RESISTENCIA ENSEGUIDA CHECO EL TIMER Y SI LOS DOS ESTAN BIEN POR LOGICA EL BIMETA ESTA MAL QUE LES PARECE

Responder
avatar
JUAN LUIS
AUTOR
08:58:00 Eliminar

Samuel…
Por experiencia propia prefiero cambiar los dos para evitar estar volviendo a ir al poco tiempo.
Pero bueno cada una con su método, cambio los dos por que trabajan en kit.

Saludos.

Responder
avatar
jonathan
AUTOR
11:07:00 Eliminar

mi nombre es jonathan
hola amigo me podrias decir como pruebo la resistencia...?

Responder
avatar
JUAN LUIS
AUTOR
01:08:00 Eliminar

Jonathan...
revisa este enlace aquí encontrarás un tip:

http://fallaselectronicas.blogspot.com/2011/07/como-probar-resistencia-de-nevera-no.html

saludos.

Responder
avatar
Anuindale
AUTOR
19:43:00 Eliminar

Javier -México-

Muy agradecido por los aportes, tenia un problema con mi refrigerador GE, no frost, el cual no habia dado problemas en casi 14 años de uso, y hace un par de dias comenzo con los sintomas que han descrito de solo congelar en la parte del evaporador, tras leer sus aportes referentes a dichas fallas, pude llegar a la solución de cambiar el bimetal, lo cual me ha servido por mucho.

Le reitero mi gratitud y animo por resolver muchos problemas en estos electrodomésticos. Y esperando que siga subiendo aportes tan claros como los que he leido en su blog.

Responder
avatar
Anónimo
AUTOR
19:17:00 Eliminar

Ustedes son muy buenos muchas gracias.... Nota al conectar los cables noten que uno de los dos pequeños esta conectado al otro por lo cual siempre marcará que esta caliente así que seleccionen bien

Responder
avatar
Rommer Mata
AUTOR
10:41:00 Eliminar

Buenas Tengo varias preguntas espero me las respondan, He cambiado El motor compresor de mi nevera, el cual era de 1/4, se le monto uno de 1/4 pero otra marca, ahora mi pregunta es la siguiente es posible que se dañe la tarjera electronica de haber montado un compresor de mayor capacidad? Otra pregunta el tecnico me dice que la tarjeta electronica se le borro la memoria eso es posible la Tarjeta en el modelo 200d5940g018 y la nevera es marca Mabe

Responder
avatar
21:59:00 Eliminar

Rommer, si el motor era de 1/4 y le colocas otro de 1/4 donde esta la diferencia de capacidades?... la marca no tiene nada que ver.
con respecto al borrado de memoria!mmmmmm.
que memoria tiene? cual es el problema que presenta?
saludos

Responder
avatar
15:31:00 Eliminar

BUENAS TARDES MI REFRI NO PARA DE TRABAJAR YA LE CAMBIE EL TIMER O REGULADOR DE TEMPERATURA Y SIGUE IGUAL ESTA GASTANDO MUCHA ENERGIA ELECTRICA SOLICITO SU AYUDA URGENTE PARA VER QUE FALLA ES EL NIVEL EN QUE LO TENGO ES EL 3 Y COMO DATO ADICIONAL SI CONGELA LOS CUBITOS DE AGUA LOS HACE HIELO , GRACIAS PRONTA RESPUESTA POR FAVOR

Responder
avatar
14:25:00 Eliminar

Amigo soy maye de venezuela, tengo una nevera mabe de 12" la cual me dejo de congelar, la parrillera trasera estaba fria, el motor caliente, llame al tecnico me dijo q el motor no estaba encendiendo y que la tuberia tenia humedad, ademas de esto cambio el bimetalico la nevera congelo 3 dias y hoy amanecio con la parrilla fria y todo descongelado

Responder
avatar
00:07:00 Eliminar

Mayertzaly, ¡Hay Dios hasta cuando estos "técnicos"!
para mi no es ningún de estos diagnósticos que te dio este técnico... podría apostar que solo era el timer y el bimetal.
busca el timer en tu refrigerador y dale un giro de forma horaria y verás que si funciona.
el timer puede estar en la parte de atrás o en la parte de adentro... por lo general hay un hueco y dentro como una perilla de reloj, gira hacia la derecha o de forma horaria.
comenta para seguir
saludos

Responder
avatar
tholito
AUTOR
16:18:00 Eliminar

HOLA TENGO UN RERIGERADOR MABE DOS PUERTAS SOLO CONGELA LA PARTE DE ARRIBA YA LE CAMBIE EL BIMETAL, YA CHEQUE EL TIMER, ALA RESISTENCIA LA CHEQUE CONECTANDOLA ALA CORRIENTE DIRECTA Y SI CALENTO.

UN COMENTARIO ANOCHE CONECTE MI REFRI PARA CHECAR EL TIMER 20 MINUTOS Y DESPUES QUITE LA TAPA DONDE VA EL VENTILADOR Y VI QUE EN UNA PARTE DE LA TUBERIA ESTABA CONGELANDOSE.
PORFAVOR AYUDA

Responder
avatar
00:49:00 Eliminar

El congelamiento del freezer debe ser parejo, es decir, debe congelar uniformemente todo el serpentín. es importante saber a donde congela más para ver cual es la falla.
saludos

Responder
avatar
GERARDO
AUTOR
17:08:00 Eliminar

Hola Juan, soy de Chile y necesito me puedas orientar. Tengo un refrigerador WIRLPOOL 380 y desde hace algún tiempo comenzó a funcionar irregularmente, es decir se enciende la alarma (de puerta abierta) y se apaga de inmediato en un ciclo continuo, en ese ciclo escucho que los ventiladores funcionan al mismo ritmo.El compresor funciona bien, pero refrigera mal al parecer por conectarse y apagarse ambos ventiladores . por otro lado, en este ciclo de conexión y desconexion se escucha un ralay en la tarjeta que sigue el mismo ritmo.

espero me puedas ayudar. gracias

Responder
avatar
23:58:00 Eliminar

gerardo, cuando hay este tipo de reacción en los refrigerador, puede estar pasando lo siguiente:
1.- uno de los sensores de temperatura esta alterado.
2.- el SW de puerta esta sulfatado.
3.- falta de mantenimiento a la tarjeta, soldaduras frías, recalentamiento, humedad.
4.- la puerta no esta sincronizado con el SW.
Revisa todos estos datos y comenta para seguir.
saludos

Responder
avatar
GERARDO
AUTOR
20:26:00 Eliminar

Hola Juan, bueno revisé todos los elementos que mencionaste, pero todo esta bien o al menos se ve bien, saque la tarjeta y la alimenté con 220 vac y el sonido de los relay continuaron con el mismo ritmo que mencioné anteriormente, por lo que determiné que la tarjeta es la causante de todos los males...compré una tarjeta nueva, la instalé y el problema esta solucionado.
Agradezco el apoyo y espero que esto le sirva a mas personas.
saludos cordiales.

Responder
avatar
00:20:00 Eliminar

Ok amigo, gracias por compartir.
saludos.

Responder
avatar
17:49:00 Eliminar

mi estimado Juan Luis, cual podría ser el motivo por el cual se achicharra el bimetal??.. que componentes tendrian que cambiar para que no vuelva a suceder. desde ya mis agradecimientos

Responder
avatar
19:52:00 Eliminar

Aldo, tienes que revisar la resistencia. es posible que este haciendo tierra.
saludos.

Responder
avatar
19:20:00 Eliminar

Tengo un Refrigeradora GE dos puestas verticales, que no enfría bien. Aunque no soy un técnico sino contador, puse manos a la obra y destapé el evaporador y tuve acceso al bimetal, la resistencia (que mostraba una coloración obscura) y a una barrita blanca con un alambre doble blanco, el cual, en el manual lo vi con el nombre de Sensor Temp FF. Separé del circuito y probé la resistencia directamente con una extensión eléctrica y encendió completamente y con gran intensidad. Luego la volví a conectar al circuito de la refrigeradora y no arrancó la misma. Luego desconecté uno de los extremos del alambre doble del Sensor Temp y de inmediato encendió la resistencia descongelando el evaporador. Lo dejé así hasta que se apagó y descongeló completamente el evaporador. Luego la refrigeradora volvió a arrancar pero volvió a congelarse el evaporador. Puede ver que esta refri tiene dos de estos Sensores en el congelador y otro en el lado del refrigerador. ¿Puede ser que sólo este sendor de la temperatura esté dañado, o varios otros de estos componentes pueden estar provocando el daño en el ciclo de enfriamiento? El compresor y los abanicos trabajan bien, solo el control para graduar el nivel de enfriamiento (tablero electrónico de cuatro controles) 2 para subir o bajar la temperatura del congelador, y 2 del refrigerador. La refrigeradora trabajaba bien sin que nosotros usáramos este control que estaba apagado. Esta nevera creo que tiene 2 tarjetas electrónicas (madre y en la puerta). Además de este control de temperatura. tiene uno en la puerta del congelador para el control del acceso a las facilidades de la refrigeradora como el despacho de agua, hielo, luces, bloqueo para niños, etc. que también se apagó. ¿Qué piensa usted que puede estar causando todo esto por favor? Modelo de la refrigeradora: PSS27MGMBWW.

Responder
avatar
20:47:00 Eliminar

según comentas, puede tratarse del sensor de frío... pero tiene que hacer las pruebas apagado y encendido con hielo al sensor.
saludos.

Responder
avatar
jorge rubio
AUTOR
14:50:00 Eliminar

buen dia, odria apoyarme, tngo un refrigerador mca. Samsung, el cual le susede los sig:
estubo trabajando bien desde nuevo, luego se dejo de usar por un tiempo, aprox. 8 meses, luego lo encendi para que no se pegara el motor, segun me recomendaron.
pero aqui es en donde empesaron los lios.
ya no enfriaba, se oye que el motor esta trabajando, incluso despues de un rato se calienta, lo he dejado hasta 1:30 hrs trabajando y no enfria, pero el motor trabaja, incluso, una de las lineas del motor se pone ligeramente tibia, la otra ligeramente fresca, los sw. de las puertas funcionan, pero en las ventilas el aire que llega al congelador es muy poco y en la parte del refrigerador no llega nada de aire.
se le cambio el sw-termostato y nada sige igual.
que elementos pueden estar fallando?

Responder
avatar
01:16:00 Eliminar

Es mucho tiempo para que un refrigerador este parado. la idea es ver si tiene gas o, es posible que se haya obstruido, es necesario verificar estas 2 situaciones, el problema es que tienes que tener experiencia e instrumentos.
saludos, comenta para seguir.

Responder
avatar
jorge rubio
AUTOR
12:12:00 Eliminar

ya verifique, el timer, el bimetal, el termostato, todo funciona correctamente, pero en el area del congelador, el serpentin solo se enfria muy poco, es decir, solo se refresca.
en caso de q fuera el gas, como pudiera haberse escapado, nunca ha sido interbenido.
o en caso de obstruccion, como pudo haber sucesido?
para cualquiera de los casos que hay que hacer? que se requiere?.

Responder
avatar
02:02:00 Eliminar

Por la forma de tu pregunta puedo deducir que no tienes experiencia con neveras, te aconsejaría que busques la ayuda directa de un técnico... no creo que todo este bien si tu maquina no trabaja adecuadamente.
saludos.

Responder
avatar
Julian Usca
AUTOR
13:05:00 Eliminar

Antes agradecer por la ayuda. Una pregunta cuanto es el costo del kit de bi metal y resistencia de una refrigeradora MABE NO FROST, en Lima y donde se puede encontrar. gracias

Responder
avatar
23:11:00 Eliminar

si todavia busca respuesta sobre tu comentario puedes llamar a mi telefono999-807729.
saludos.

Responder
avatar
Ruben
AUTOR
05:52:00 Eliminar

Buen dia soy de Ruben de Venezuela, tengo una nevera mabe no frost y se daño el bimetalico, es del tipo plastico como la primera foto, la cosa es que no consigo el reemplazo de el mismo en mi ciudad. Quisiera saber si se le puede colocar otro que tenga las mismas caracteristicas del original, sin ser el mismo, no se si me explico bien. Un reemplazo que sea de las mismas caracteristicas tecnicas, saludos y gracias por su blog

Responder
avatar
08:49:00 Eliminar

Hola amigo, si puedes colocar otro que tenga las mismas caracteristicas que el y fijalo bien en la tuberia.

Responder
avatar
14:20:00 Eliminar

He leido durante una semana los excelentes comentarios e informacion tecnic. Mi nevera ma le cambie el timer, rele y protector termico (los dos ultimos chamuscados) y ahora enfria, pero mal. No hace hielo en 24 horas. Como pruebo el bimetal sin multiamperimetro

Responder
avatar
Raul Mateo
AUTOR
14:50:00 Eliminar

Hola amigos de fallas electronicas.com Tengo una refrigeradora marca Mabe mod. MQ17ZLEM no frost que hasta hace unas 20 dias estaba trabajando normal pero ya desde entonces en la parte de abajo del freezer en donde esta la bandeja del drenaje se le forma una grueza capa de hielo tengo unpoco de conocimiento en electronica y pues quisiera que me ayudaran dandome algun consego para empezar a checar la verdad me gusta su pagina x los consejos que brindan de antemano gracias por su ayuda

Responder
avatar
01:39:00 Eliminar

Hola amigo,
Es necesario verificar todos los componentes de descongelamiento. El motivo por el cual el refrigerador se llena de hielo es porque no está descansando y esto ocasion este problema. En el canal o aquí mismo, en el blog, encontrarás mucho material didáctico sobre la reparación de esta falla.
Saludos

Responder
avatar
05:32:00 Eliminar

Hola amigo ojala me pueda ayudar hace dos meses mi refrigerador mate esta congelado apara abajo y tengo que limpiarlo para retirar todo el hielo cual será la falla

Responder
avatar
05:33:00 Eliminar

Hola amigo ojala me pueda ayudar hace dos meses mi refrigerador mate esta congelado apara abajo y tengo que limpiarlo para retirar todo el hielo cual será la falla

Responder
avatar
maximo landa
AUTOR
21:14:00 Eliminar

Entre los terminales del bimetalico tiene q haber 220voktios

Responder
avatar
10:16:00 Eliminar

no... el bimetal es un interruptor que corta la energía de la resistencia cuando esta ya llego a su temperatura de descongelamineto.

Responder
avatar
