TV SAMSUNG LUZ ROJA SE APAGA PERO NO ENCIENDE



20 Comentarios

Nos llegó este televisor Samsung modelo CT3883VB, este modelo de tv siempre viene con este problema característico… a continuación las imágenes del televisor y la siguiente imagen su nomenclatura.

































Les empiezo explicando, este televisor como lo voy a tomar de modelo de una falla que siempre se da en los televisores, se activa el standby pero el tv no enciende… los colegas que tengan este mismo problema con tv´s de otras marcas… empiecen a revisar sus tv´s por estos puntos en los cuales nos enfocaremos.
En primer lugar si ya sabemos que el standby se activo y el tv no enciende, buscamos el voltaje horizontal en el IC de pulso horizontal. ya que es de allí de donde parte el voltaje de oscilación horizontal… en esta oportunidad , se trata del LA7625… en la cual el voltaje horizontal es la pata nro. 22, y la salida del pulso horizontal es la pata 17…

















En la imagen de arriba podemos ver un circulo amarillo ese es un cristal con código 103, con la numeración X401 en el impreso… cuando este cristal está mal también ocurre que el tv no enciende o se cruza el TR horizontal. La imagen siguiente es por la parte de abajo del la tarjeta, en este caso la circunferencia blanca es el cristal mencionado, y las flechas marcadas son el voltaje horizontal (flecha amarilla), el pulso de salida horizontal (flecha blanca).

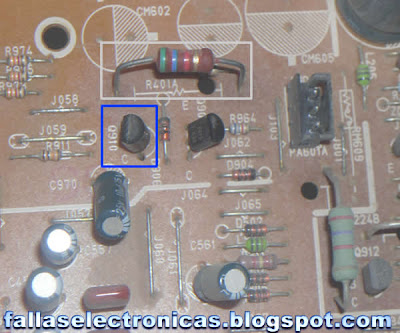

Siguiendo nuestro recorrido, no encontramos los 9 voltios que debería alimentar al IC horizontal, por tal motivo procedemos a seguir el voltaje que nos falta… en un pequeño recorrido llegamos a estos 2 puntos marcado con los cuadros azul y gris.
En mi caso en particular encontré el transistor C815 NPN con numeración en la tarjeta Q910, cruzado, y lo remplace con el C945 PNP, el cual ocasionaba la caída de tención o voltaje… este voltaje es originado en la resistencia R401A de 5.6K ohmios de alambre a 1WATT… Por el cual no le llegaba voltaje al IC horizontal…

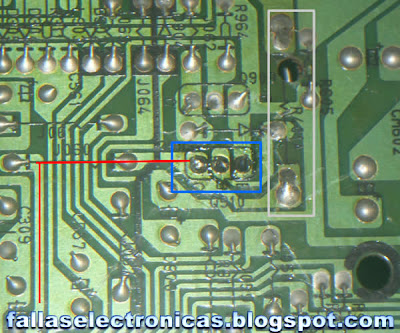

En la siguiente imagen podemos apreciar por la parte de abajo los componentes mencionados, la línea roja marcada es el recorrido de los 9 voltios que se dirige a la pata 22 de IC horizontal.

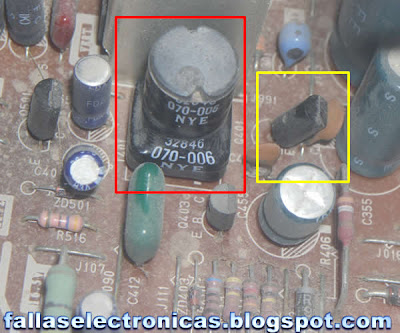

A continuación les hablare del drive horizontal el cual está constituido principalmente por el transistor drive horizontal (cuadro amarillo), y la bobina horizontal (cuadro rojo). Las cuales cuando se encuentran alterados, abiertos o cruzados suelen hacer esta falla…

















Aquí muestro los componentes mencionados por la parte de abajo del impreso. Les detallo este problema porque es muy recurrente en los televisores ya sean modernos o antiguos, si tienen este tipo de problema empiecen revisando esta zona.

20 comentarios

Escribir comentarios
23:57:00 Eliminar

Muy buena la info justamente me ocurrió en Samsung CN331 (chasis KCT12)de 1996, el problema de el transformador "drive horizontal" abierto en primario (el bobinado de alambre más fino) se sulfató y aisló, por lo cual el tv quedaba con el relé intermitente cuando le daba la orden de encendido, la lástima que me queda, que aparentemente me estropeó el TDA8374 (pues ahora sale sin color, no sintoniza correctamente los canales (como si tuviera mal ajustado AFT o VCO), cambié memoria y no resolvió el problema.

Responder
avatar
JUAN LUIS
AUTOR
22:29:00 Eliminar

Así es Sergio, hay mucha gente que se traba en esta falla… y esta falla es característico en los televisores así no sea samsung.
Un saludo

Responder
avatar
Anónimo
AUTOR
15:35:00 Eliminar

mi television sansung modelo cx 593cn se le fue la imagen y la luz roja ya no se enciende solo una verde i la television no da señal q puede ser gracias

Responder
avatar
roger
AUTOR
19:52:00 Eliminar

disculpa porque el pulso de salida en eel la7625 es la pata 17 o estoy equivocado amigo gracias

Responder
avatar
roger
AUTOR
19:56:00 Eliminar

es que en tu comentario me pones que el pulso sale de la pata 16 y leyendo el ic 7625 sale de que lo tngo en la 17.....creo que te has equivocado

Responder
avatar
roger
AUTOR
20:23:00 Eliminar

brother o queres ayudar o quemar la tv el voltaje entgra en el pin 22... antes de la resistencia de 33k. y el condensador hay 110v y wn su salida hay 9v

Responder
avatar
JUAN LUIS
AUTOR
20:42:00 Eliminar

Roger…
Muchas gracias por la aclaración amigo… realmente cometí un error pero gracias a tu observación lo solucioné.

Saludos.

Responder
avatar
Anónimo
AUTOR
08:48:00 Eliminar

tengo problemas con mi tv plasma toshiba no enciende solo el bonbillito rojo y a ratos azul no da imagen , lo desarmè y le encuentro un cable largo suelto alguien podria ,explicarme un poco que le puede pasar soy una ama de casa de 52 años me gusta estos temas pero nesecito areglarlo no puedo mandarlo aregler, alguien me podria ayudar. nancy.mi correo. nancybergo51@hotmail.com

Responder
avatar
JUAN LUIS
AUTOR
07:25:00 Eliminar

Nancy…
No solo con entusiasmo y ganas se repara un tv, necesitas estudio y el conocimiento necesario para solucionar esta y otras fallas. Es mejor que acudas a un especialista para que te ayude.
Saludos.

Responder
avatar
jedupi
AUTOR
08:56:00 Eliminar

JEDUPI: HOLA AMIGO UN SALUDOS DESDE VALENCIA VENEZUELA: MI PROBLEMAS ES QUE TENGO UN TV LCD TOSHIBA MOD 26AV500U ENICENDE SOLO EL LED PERO NO TENGO NI AUDIO NI VIDEO, CHEQUE LA TARJETA DE PODER Y TODO OK, ME PDORIAS DAR ALGUNA ORIENTACION AL RESPESTO. GRACIAS DE ANTEMANO Y FELICITACIONES POR TU BLOG EXCELENTE

Responder
avatar
jedupi
AUTOR
16:06:00 Eliminar

jedupi: mi mail es jpinano65@hotmail.com puede responderme por ali por favor. gracias de antemano
P.D: solo enciende el standby de rojo a verde sin nada de imagen ni audio

Responder
avatar
06:37:00 Eliminar

a que le llaman varicap usted en los televisores y de paso hago esta pregunta tengo un samsumg tantus de 21 pulgadas el enciende pero a las dos horas a veces menos o mas se apaga pero solo lo desconecto y espero unos segundos y lo vuelvo a conectar y enciende normal y vuelve a dar la falla como lo dije anteriormente

Responder
avatar
09:21:00 Eliminar

Ariana, el varicap es el dispositivo que recibe la señal, ya sea cable o antena, es decir es adonde conectas el cable o antena.
con respecto a tu falla, podría apostar de que se trata de un falso contacto, es cuando la soldadura de la tarjeta electrónica se suelta.
te recomiendo que lo lleves a un técnico para que le haga mantenimiento... puede empeorar y costar más si se complica.
saludos

Responder
avatar
david Aleman
AUTOR
22:31:00 Eliminar

Tengo un tv samsung pantalla plana y luz tintinea será oscilación en la fuente del primario?

Responder
avatar
20:56:00 Eliminar

david,si eres técnico, haz las pruebas básicas de medición.
saludos

Responder
avatar
14:55:00 Eliminar

Robert, hola,tengo un samsung lcd modelo,ln46d550k1f ,y no prende la luz de power parpadea 5 veces y nada , verifique el power suply y tiene los voltages bien , no tiene capacitores malos, y no he encontrado nada malo a ver si me puedes ayudar, gracias.












Responder
avatar
20:56:00 Eliminar

desconecta la fuente y haz mediciones básicas como: 5v, 12v, y más verifica si se chupa el voltaje al momento de conectar la fuente, revisas los key si tienen voltaje.
saludos

Responder
avatar
Carlos Avila
AUTOR
16:35:00 Eliminar

!!Buenas vengo a ver si me pueden dar una información es que tengo un tv LG de 43 Pulgada de vidrio! y se me apago de repente y no ah querido prender pero las luces titilan cuando le doy power con el control!! alguien me puede ayudar por favor!!

Responder
avatar
21:48:00 Eliminar

carlos el problema puede estar en la fuente de alimentación o la tarjeta principal. es necesario hacer mediciones y para ello tienes que tener conocimiento de electrónica.
saludos

Responder
avatar
22:16:00 Eliminar

buenas noches amigo, tengo un televisor sansum LCD que solo enciende la luz de stamby fijo y no testea en inicio de posible arranque, lo cierto que tiene presente los 5 volt pero no los 24volt back light (inverter), tome los voltage iniciales, estando los 110volt a la entrada del puente y a la salida del mismo 152volt VCD fijo , considerando los 110AC, cuando tomo la medida en el filtro principal el voltage varia desde 100volt VDC a casi 220Volt sin parar en ningun valor fijo. si me pueden ayudar agradecido

Responder
avatar
